Dimensi |
| Panjang |
5 m |
5 m |
5 m |
| Lebar |
8.44 m |
8.44 m |
8.44 m |
| Bentang |
1 |
1 |
1 |

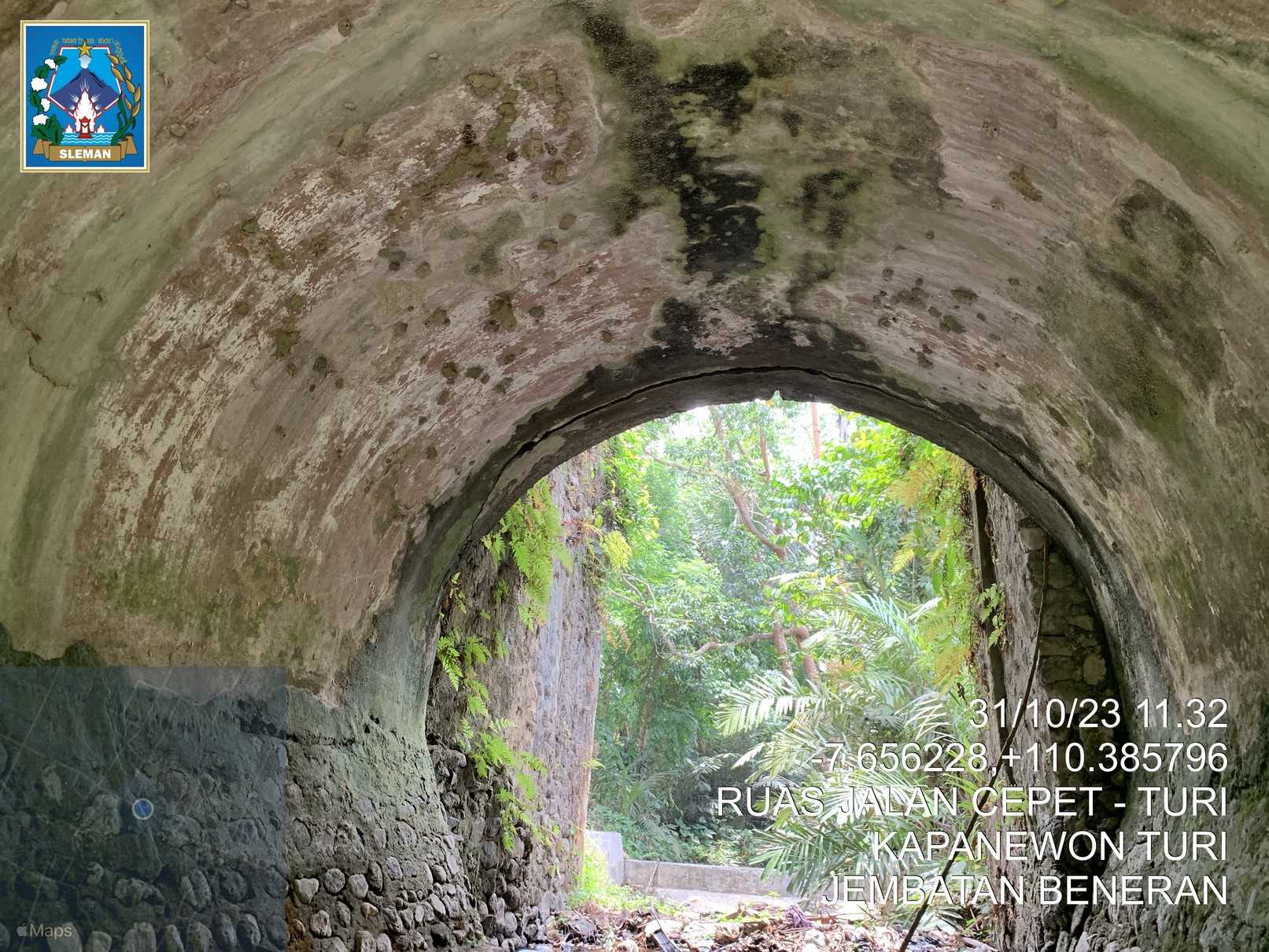

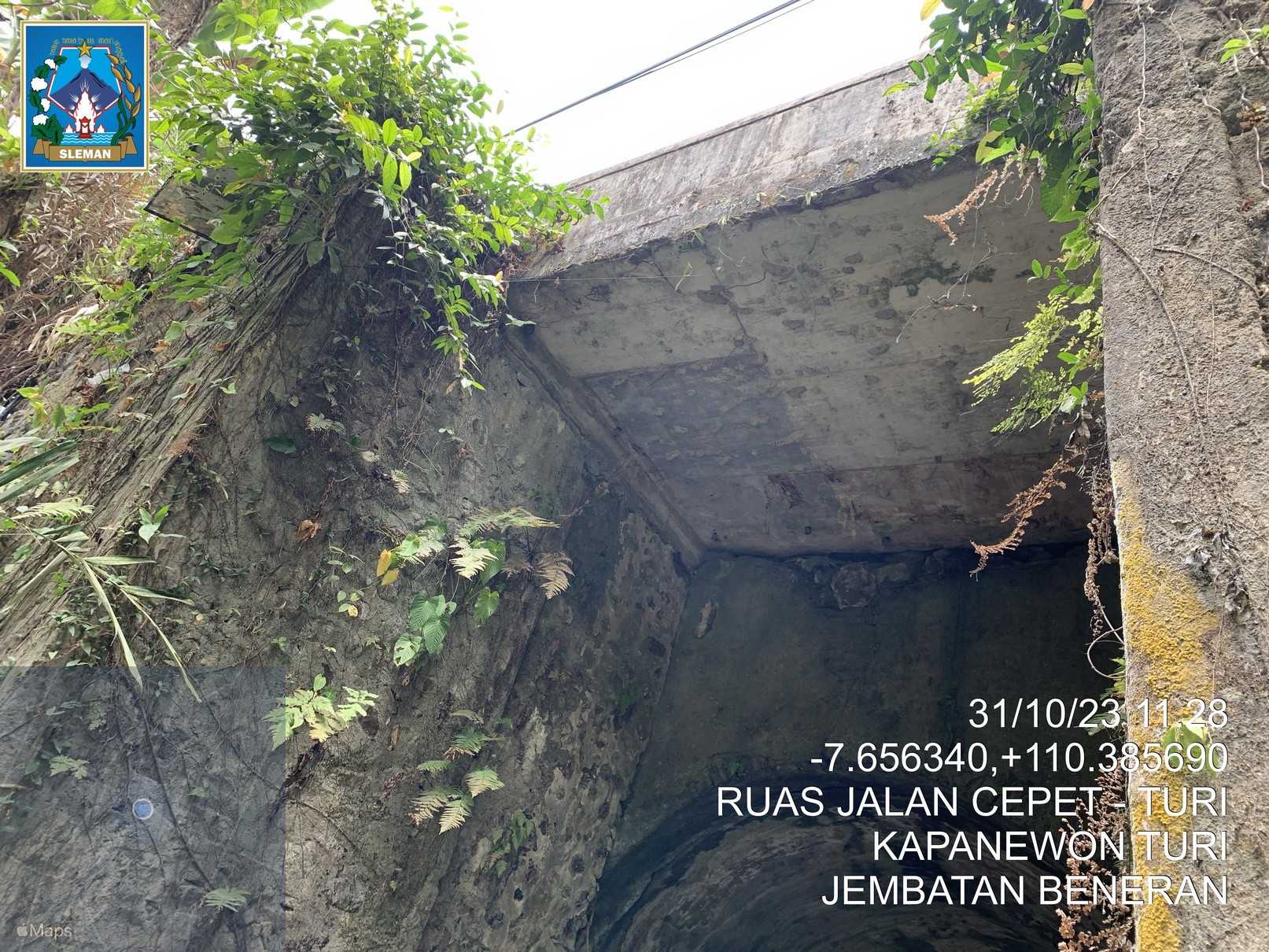

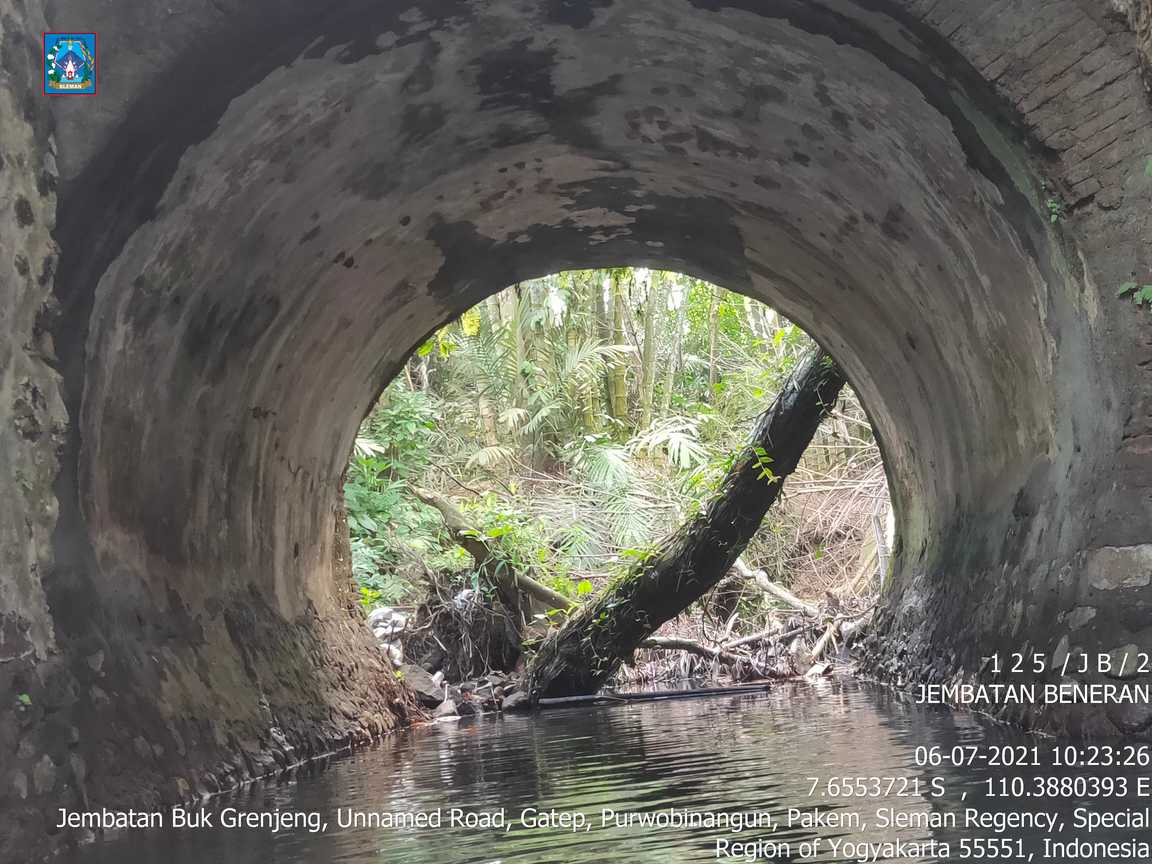

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Plat |
Pelengkung, Plat |
Pelengkung, Plat |
| Bahan |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
| Kondisi |
2 |
4 |
4 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
1 |
Sandaran |
| Bahan 1 |
Pasangan bata |
Pasangan bata |
Pasangan bata |
| Bahan 2 |
|
|
|
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
2 |
2 |
1 |

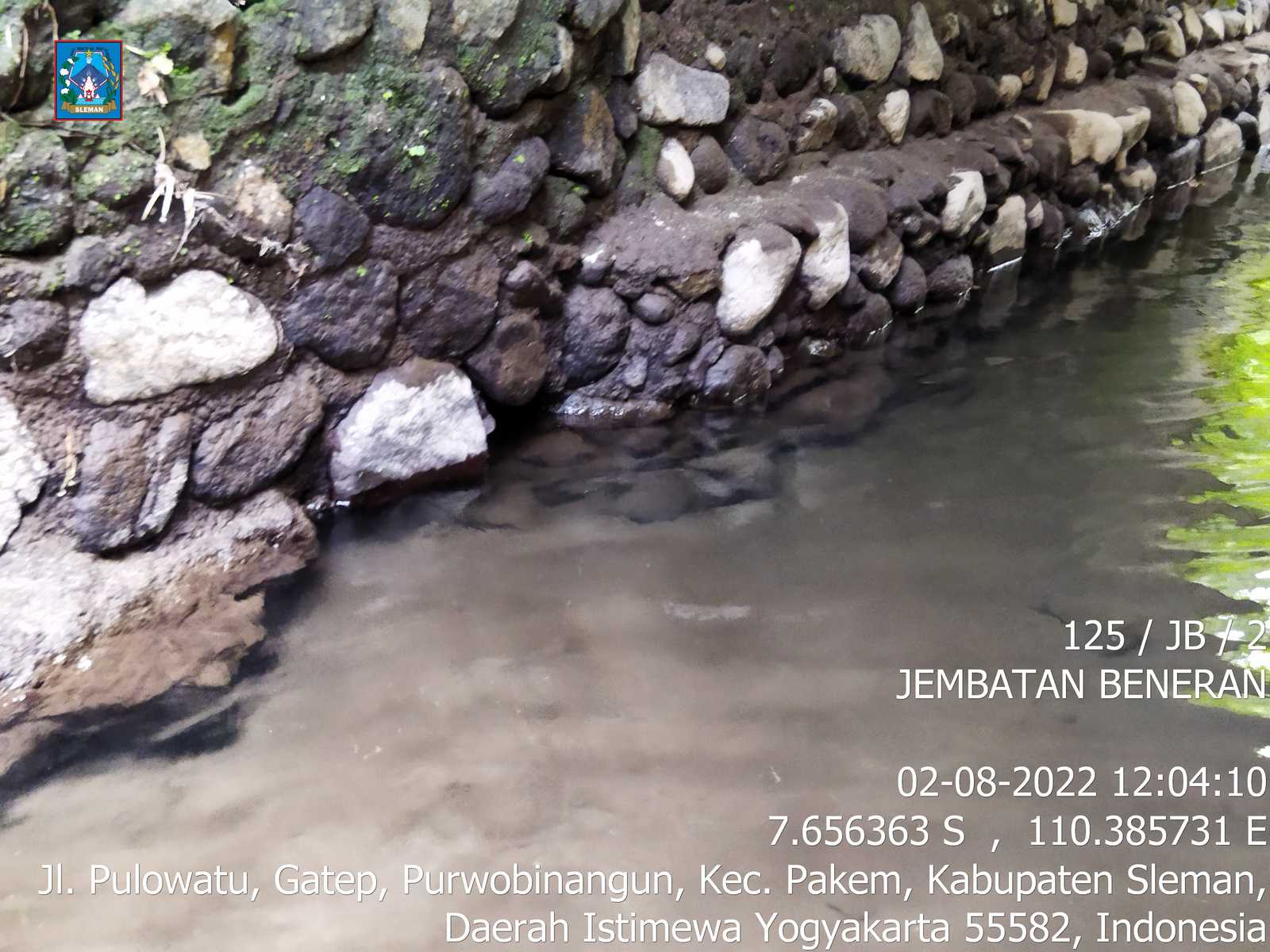

Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
3 |
KONDISI |
| Nilai Kondisi |
2 (Rusak Sedang) |
4 (Kritis) |
4 (Kritis) |
| Kerusakan |

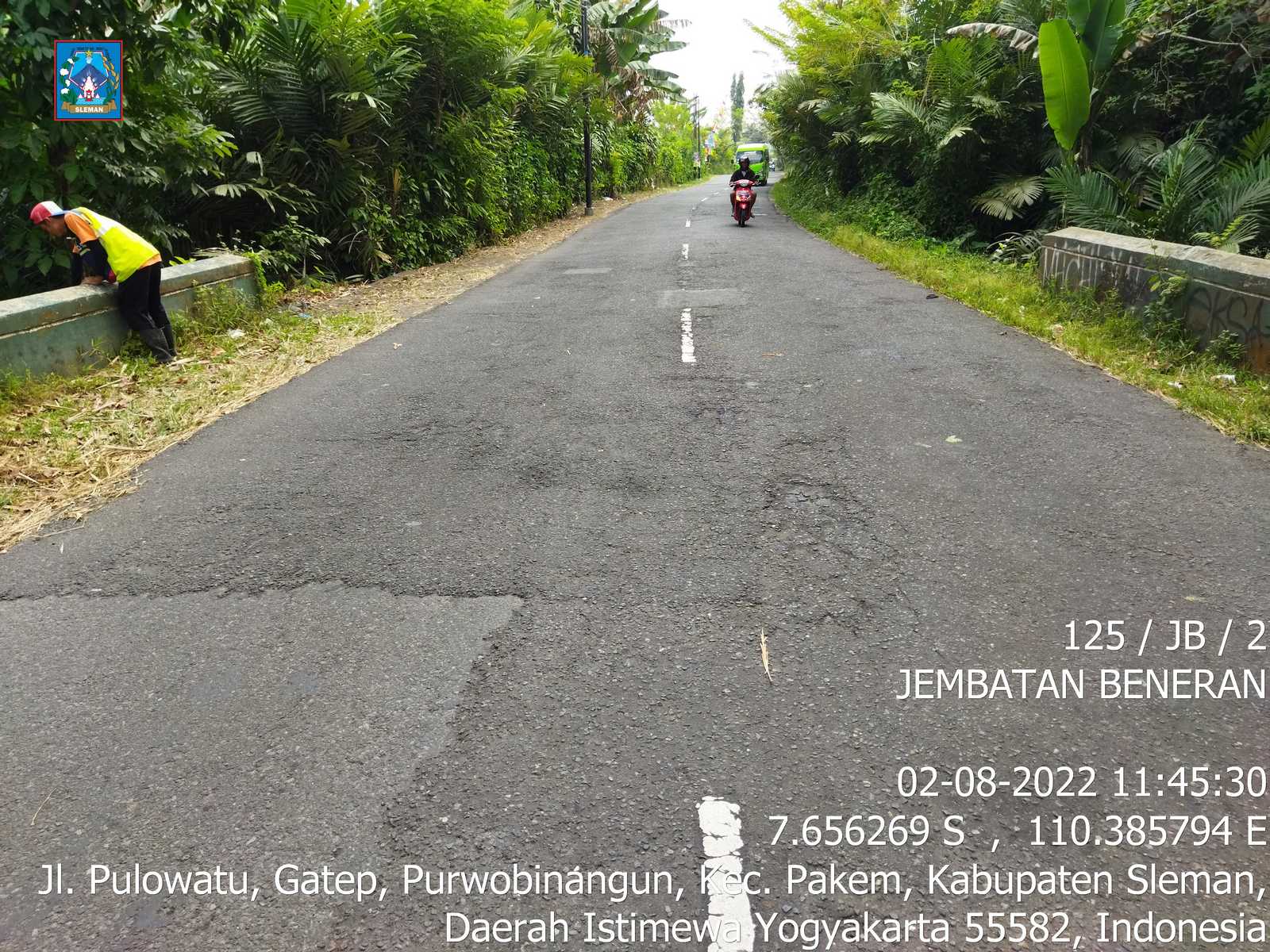

Penurunan mutu pasangan batu bata pada pelengkung,lapis permukaan aspal retak |
Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Permukaan aspal tidak rata |

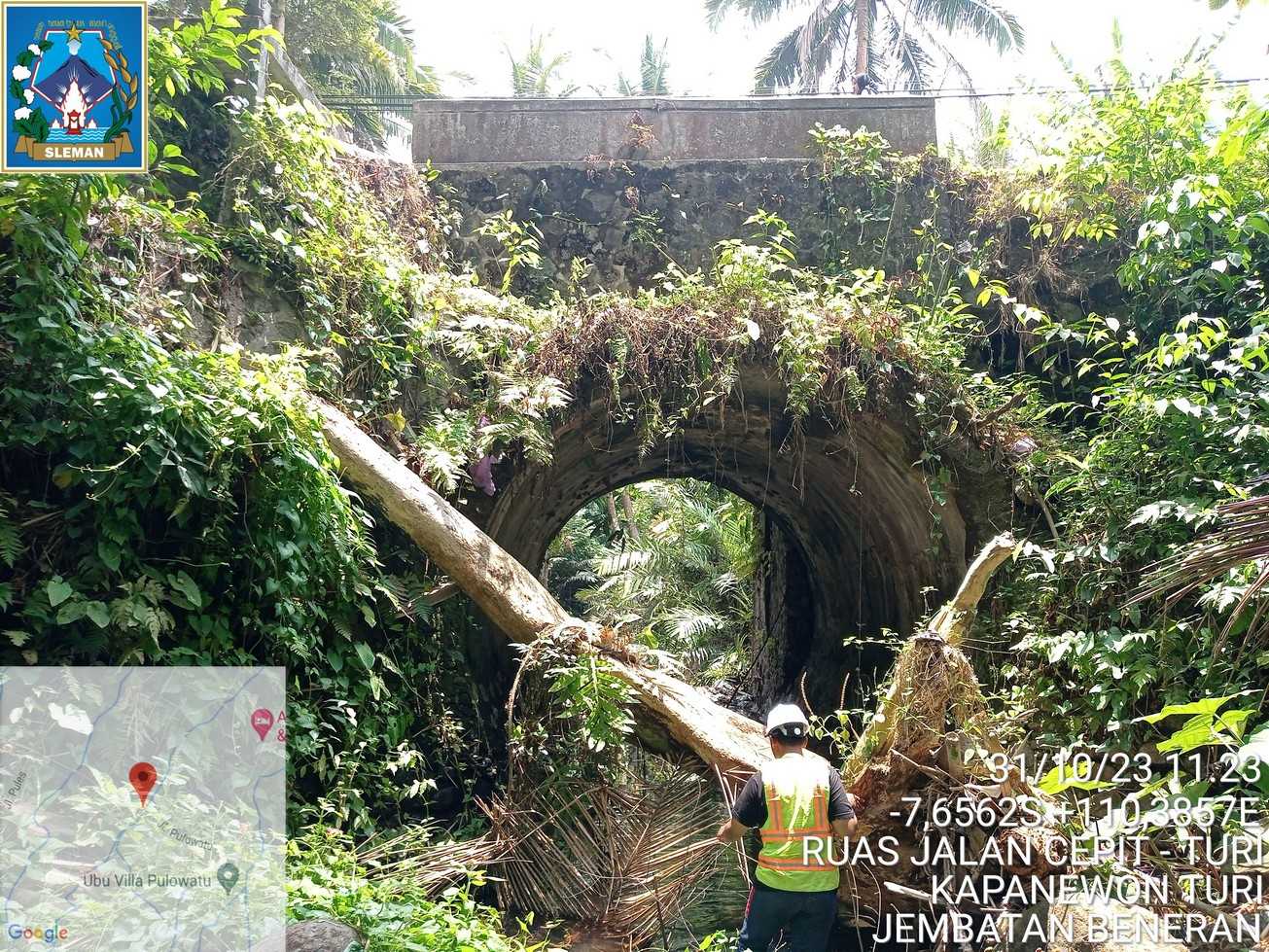

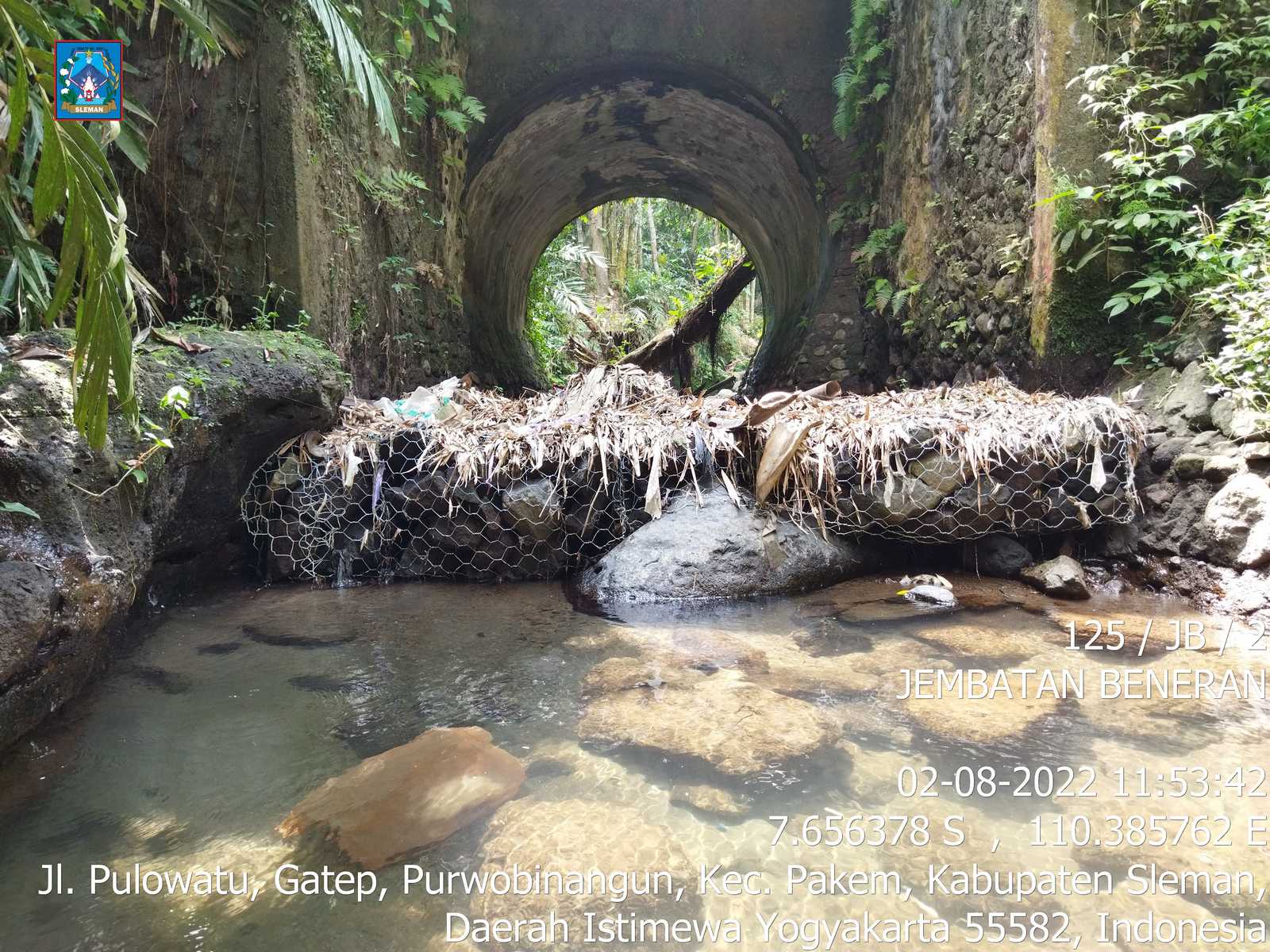

Retak melintang pada pelengkung,Retak dan pecah pada selimut serta gerusan pada pasangan batu |
| Penanganan |
Pemeliharaan Berkala |
Rehabilitasi (perkuatan atau penggantian) |
Penggantian |
