Detail Jembatan GESIKAN

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	4.6 m	4.6 m	4.6 m
Lebar	12.8 m	12.8 m	12.8 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Pasangan bata	Pasangan bata	Pasangan bata
Kondisi	2	4	4
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	2	2	1
Sandaran
Bahan 1	Pasangan bata	Pasangan bata	Pasangan bata
Bahan 2
Kondisi	2	2	1
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	2	2
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	1	3
KONDISI
Nilai Kondisi	4 (Kritis)	4 (Kritis)	4 (Kritis)
Kerusakan	Pelengkung jembatan retak,Lapis permukaan aspal retak, Cat mengelupas	Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Penurunan mutu/retak pada bangunan kepala jembatan	Retak dan pecah plester pasangan bata,Aspal aus dan retak
Penanganan	Rehabilitasi (perkuatan atau penggantian)	Rehabilitasi (perkuatan atau penggantian)	Penggantian

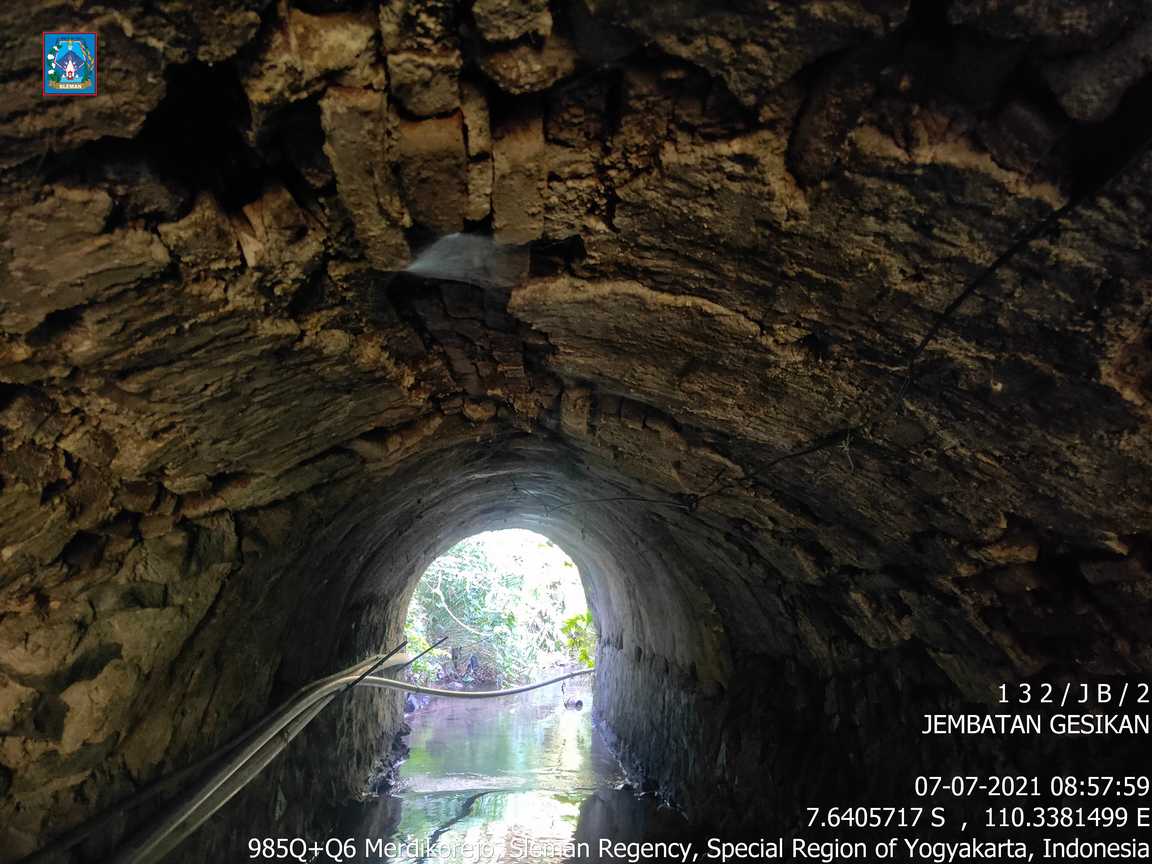

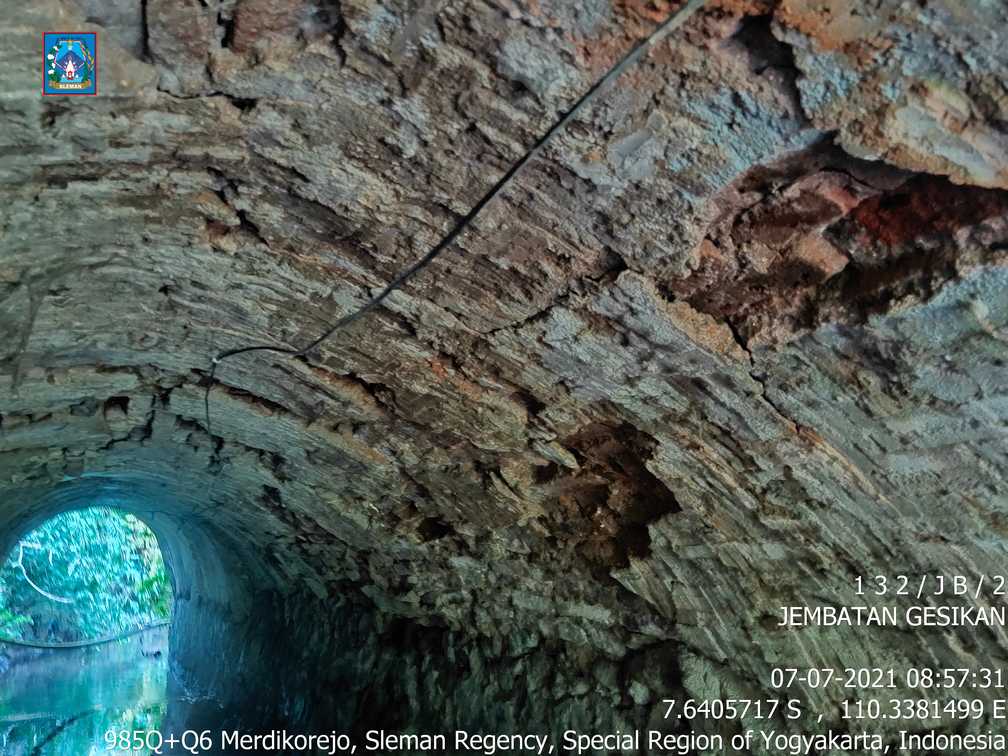

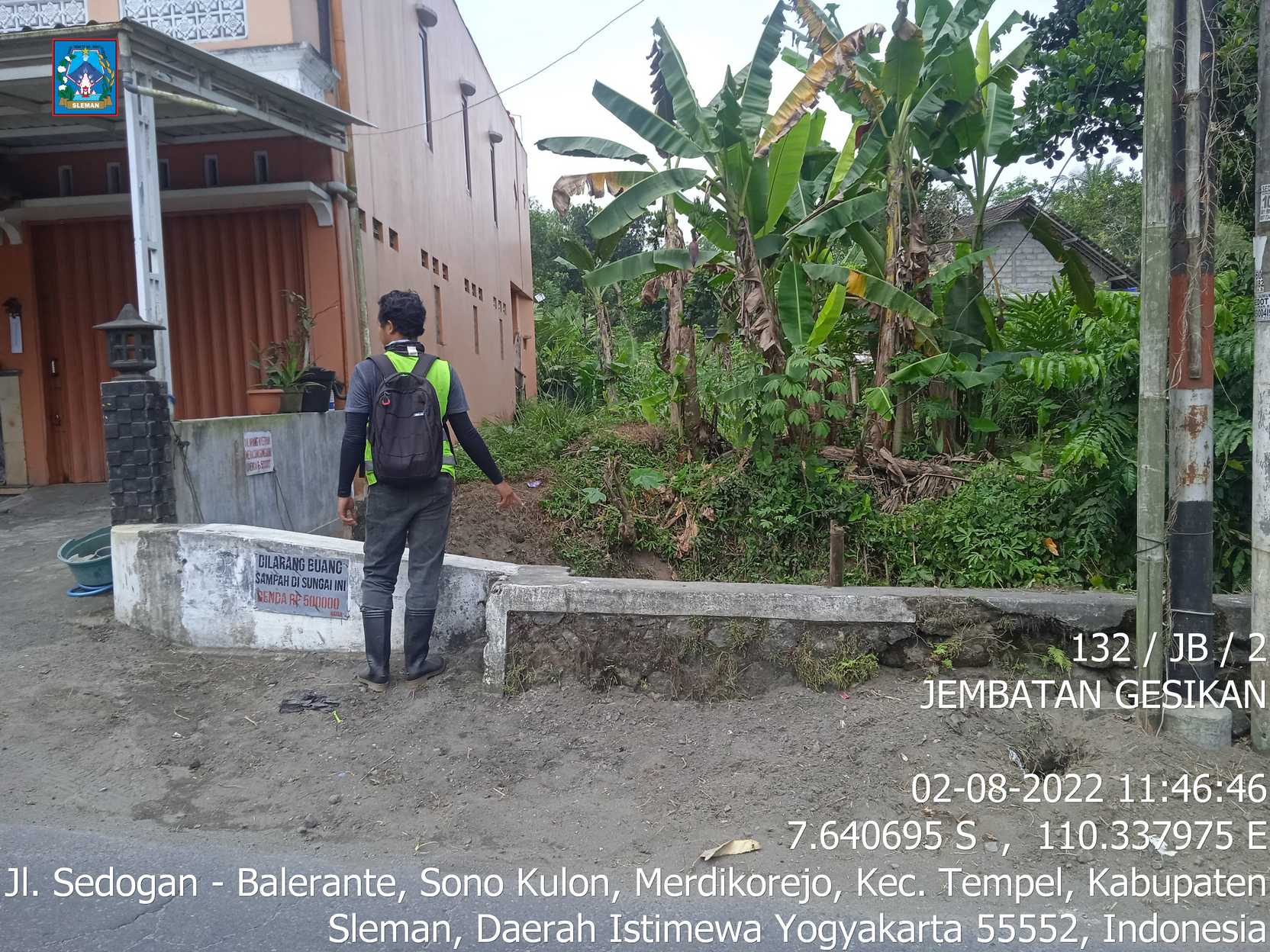

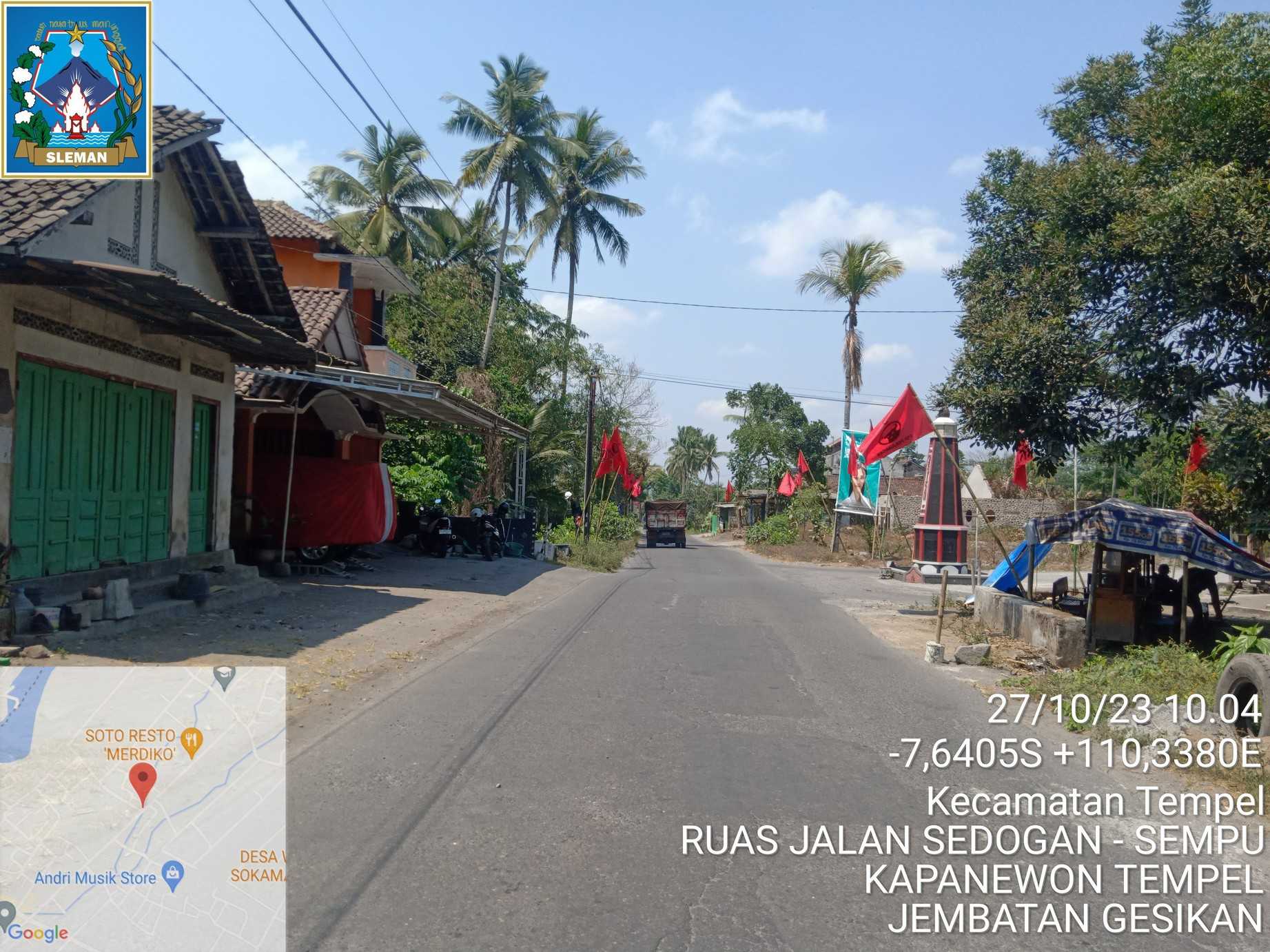

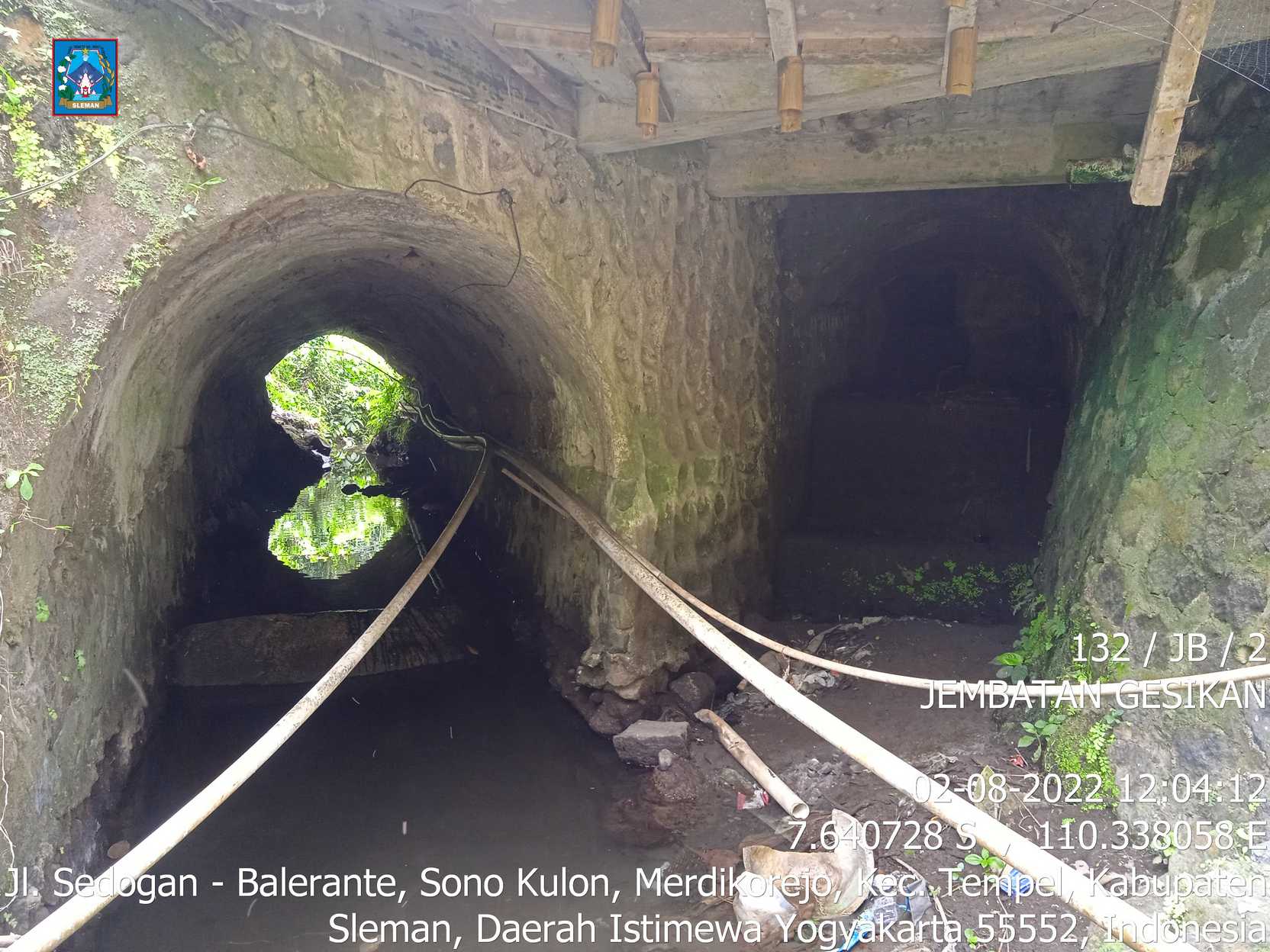

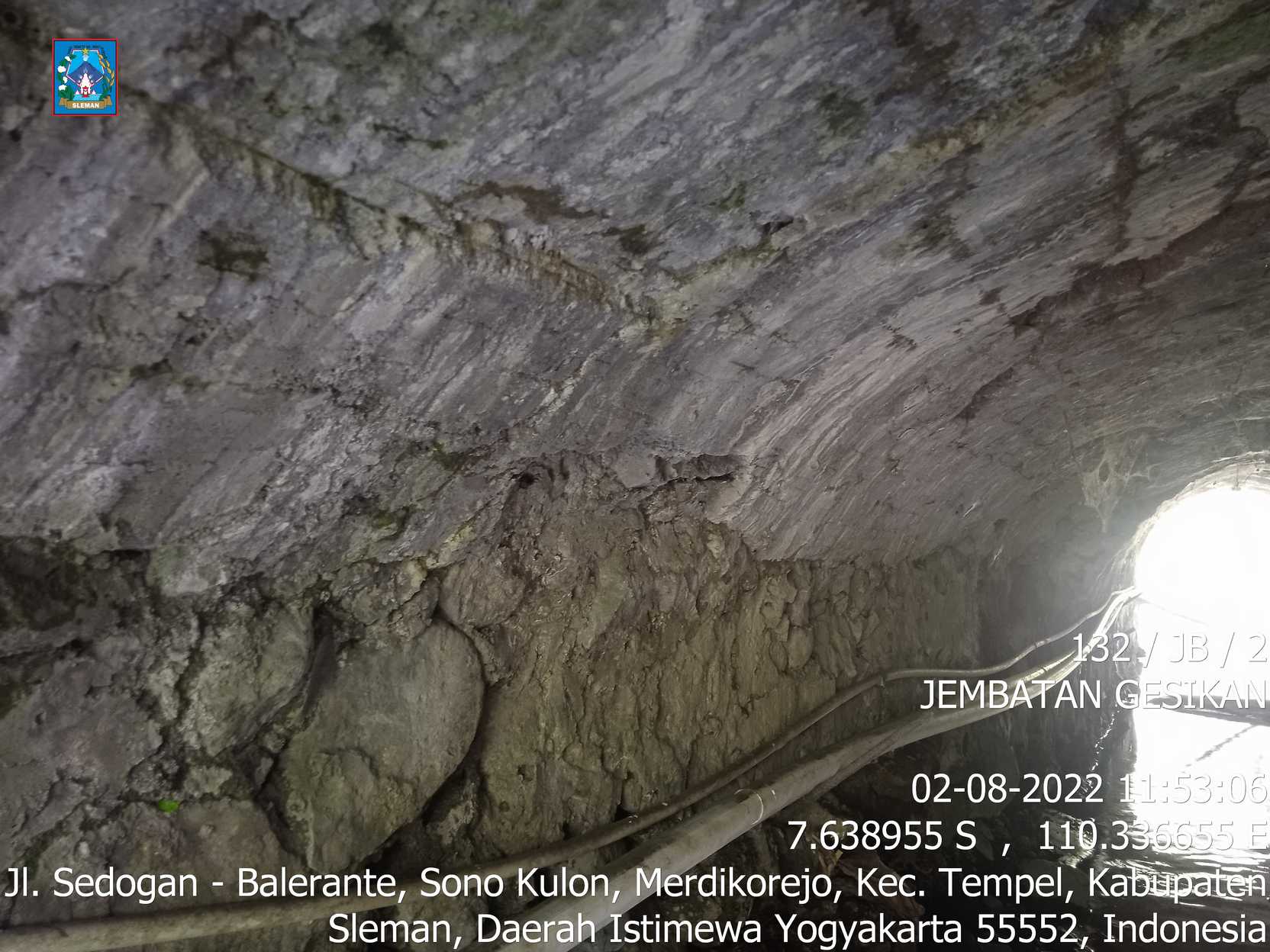

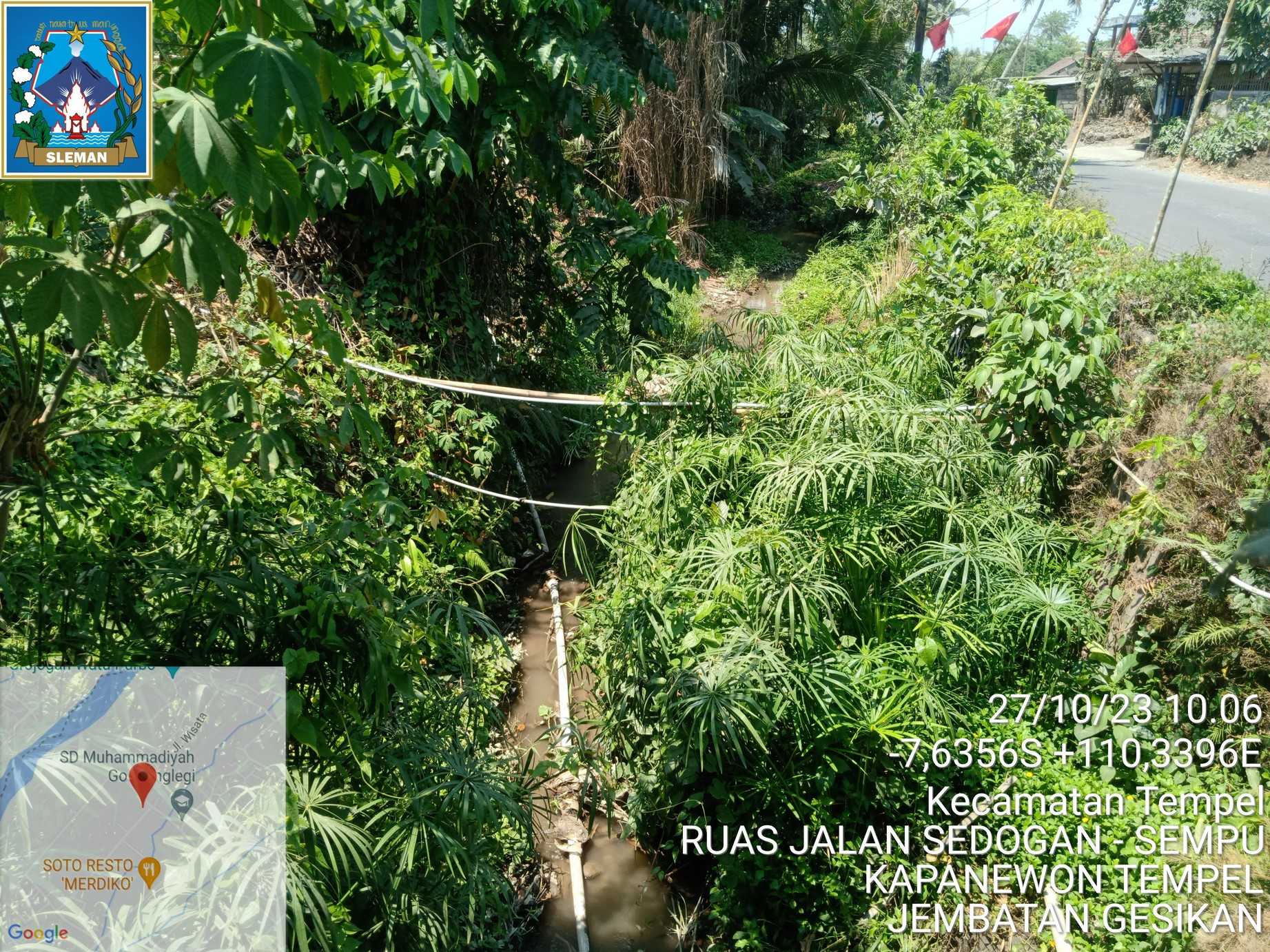

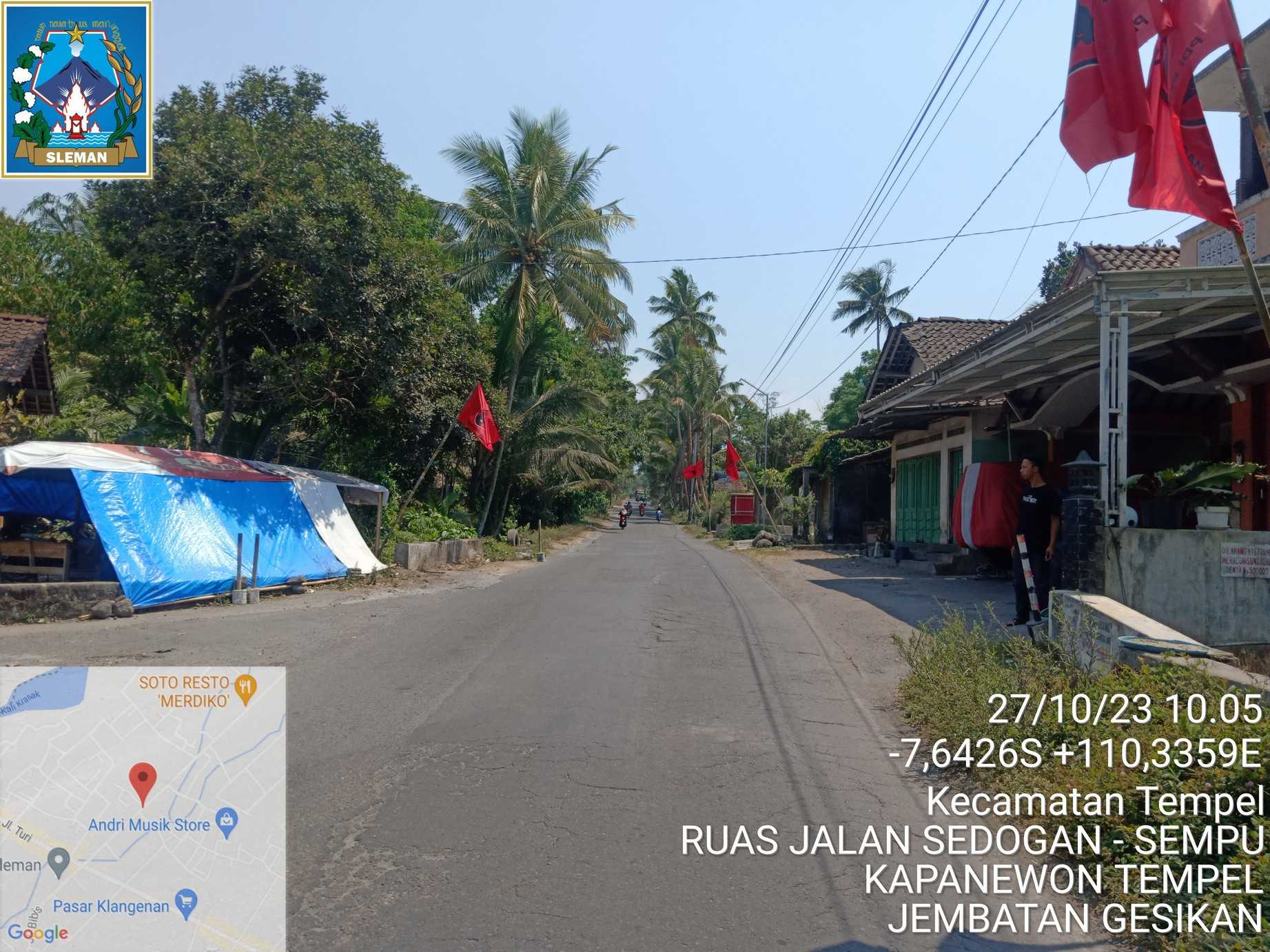

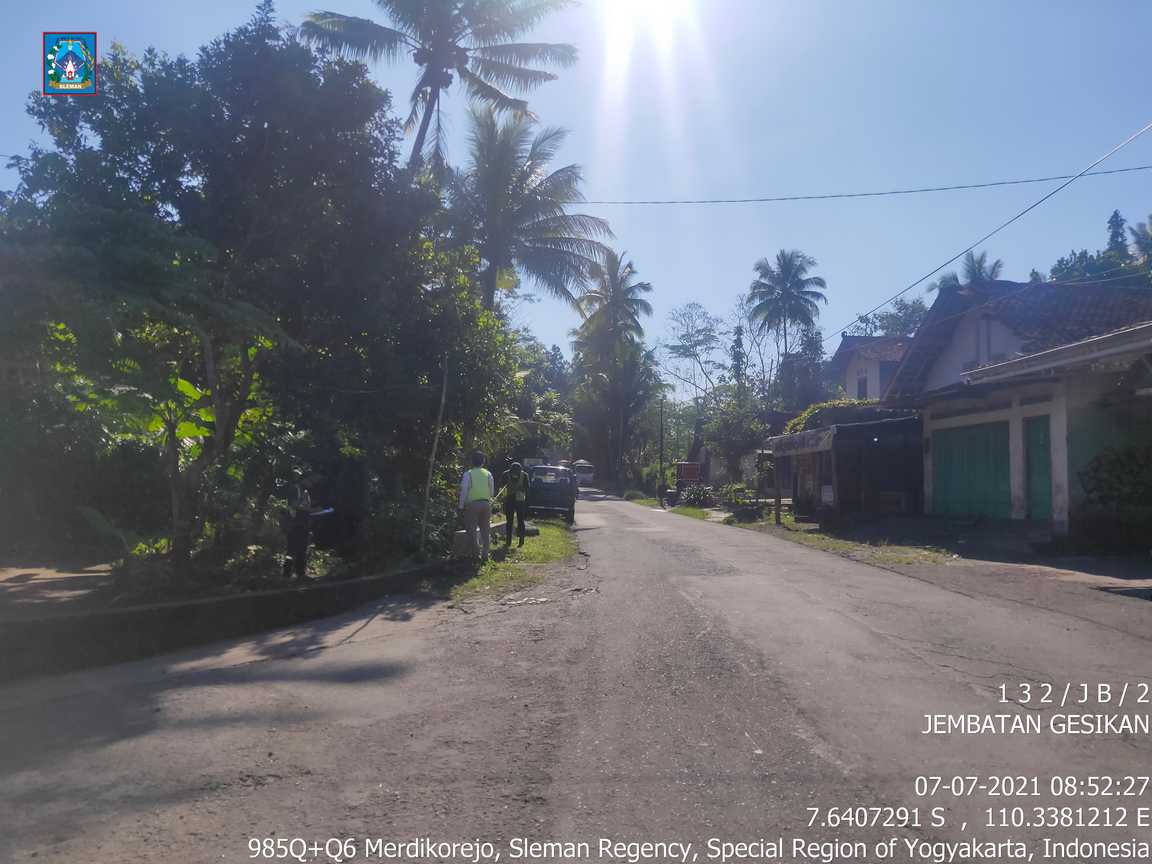

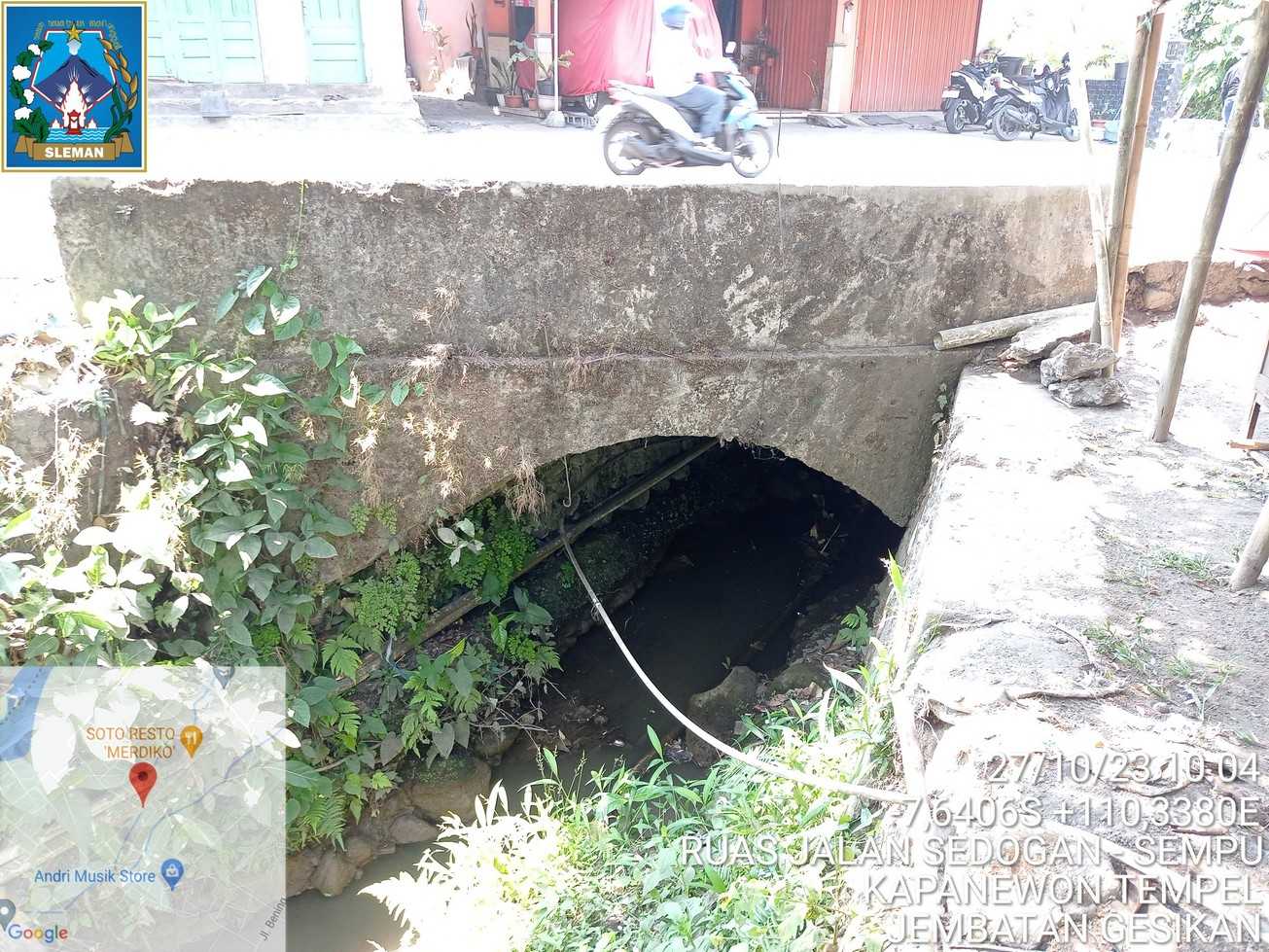

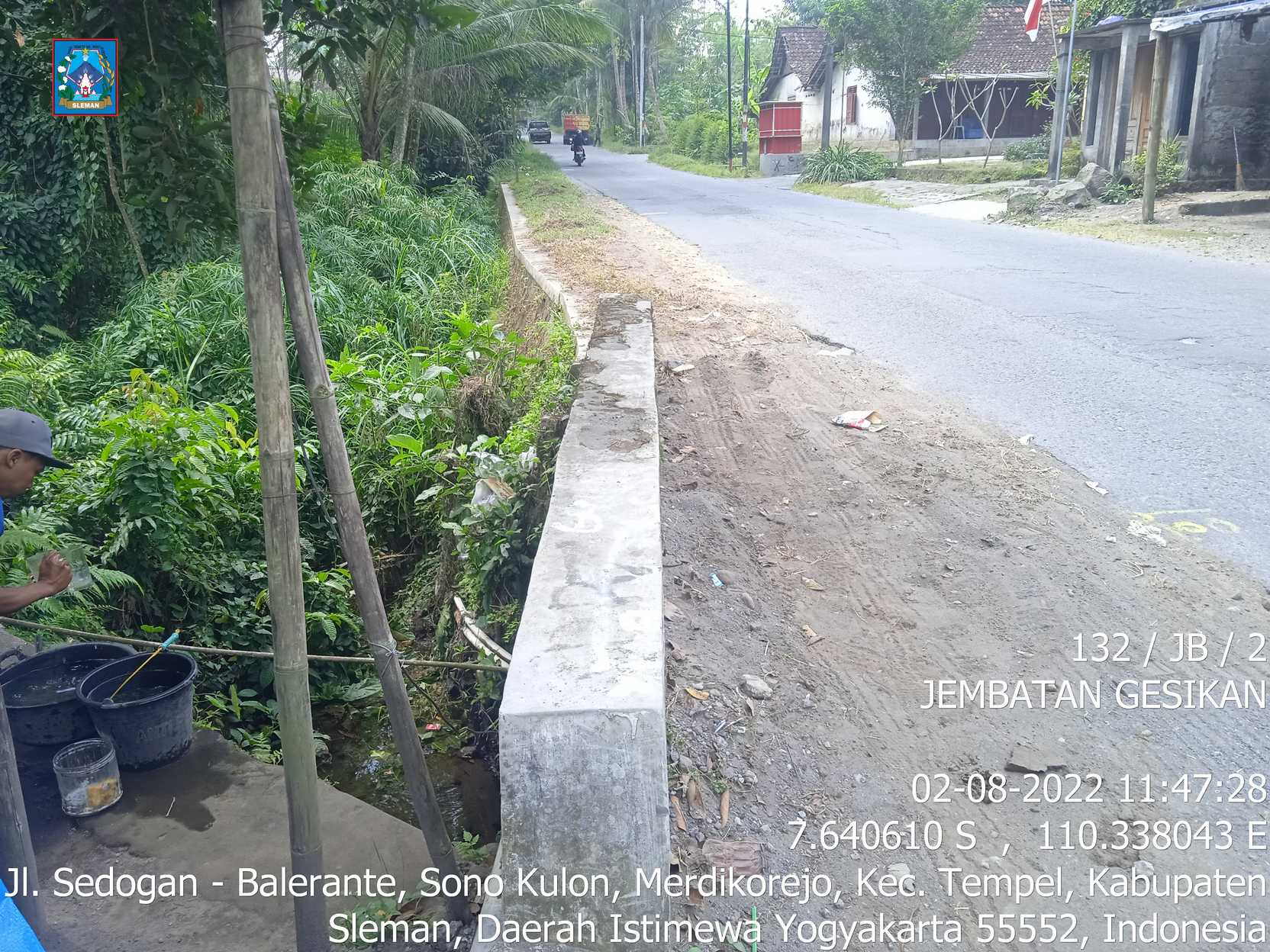

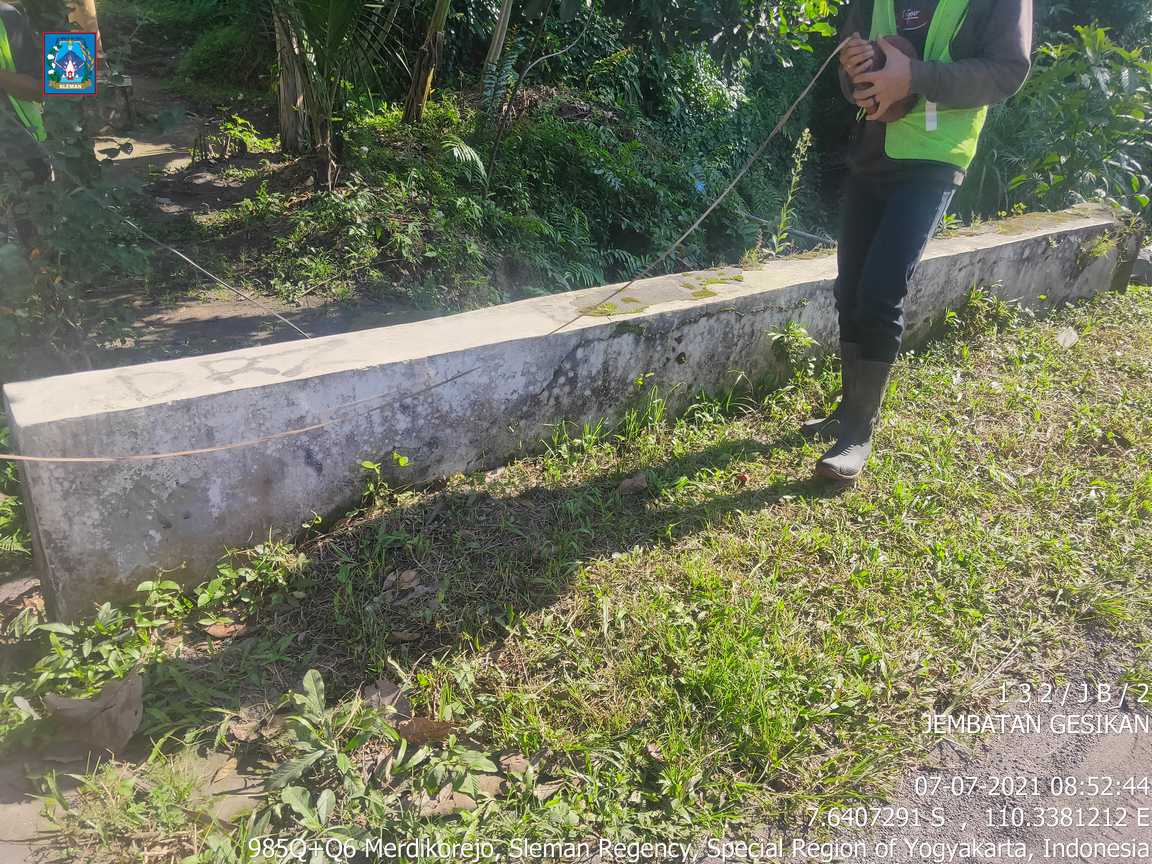

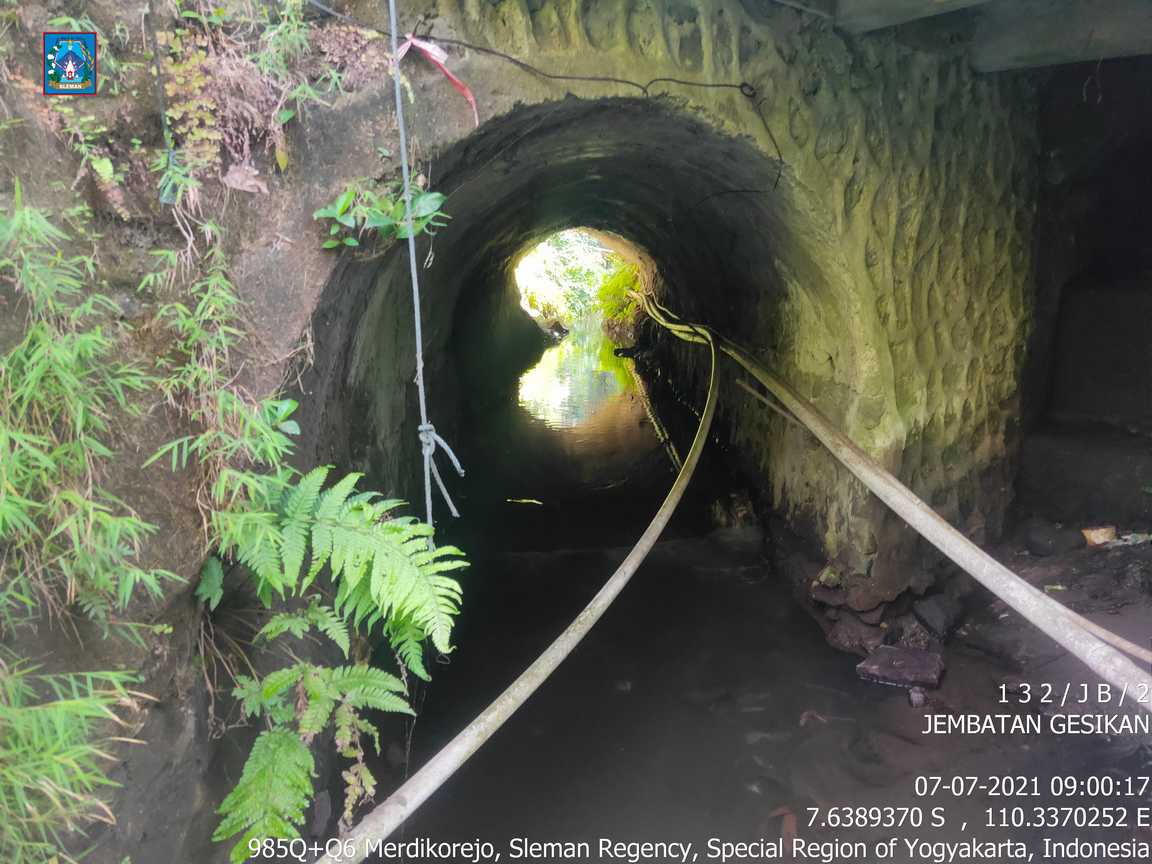

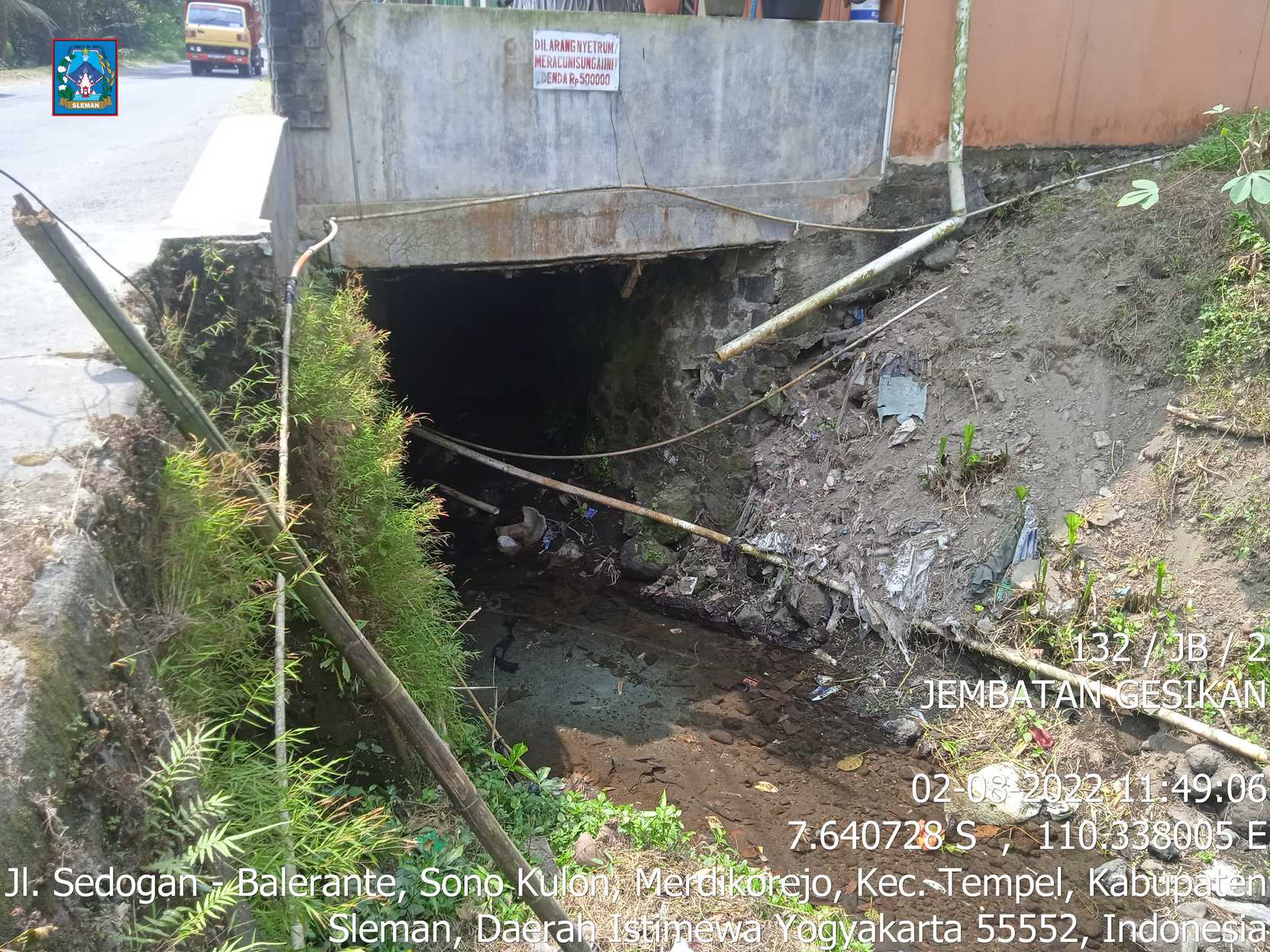

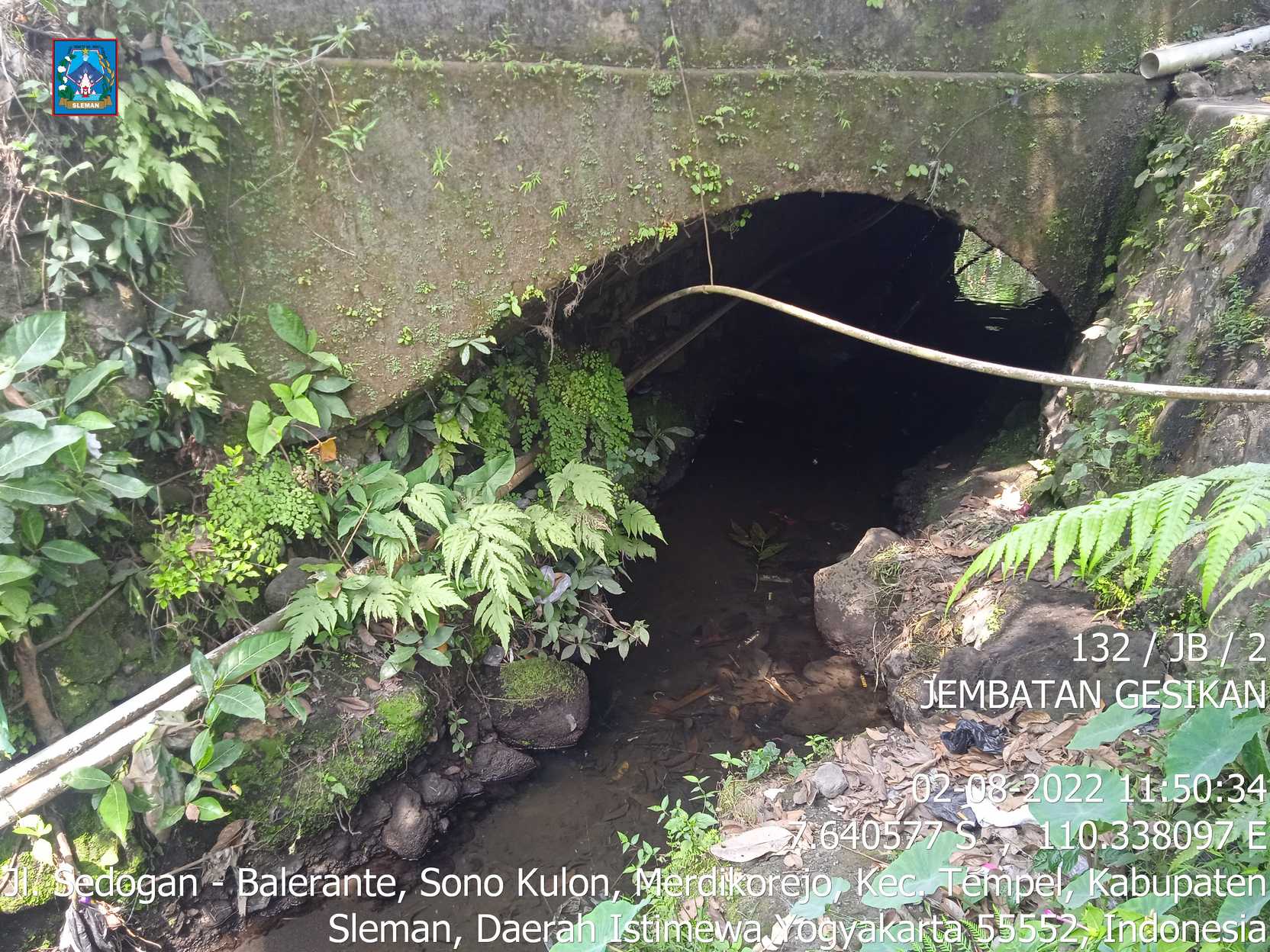

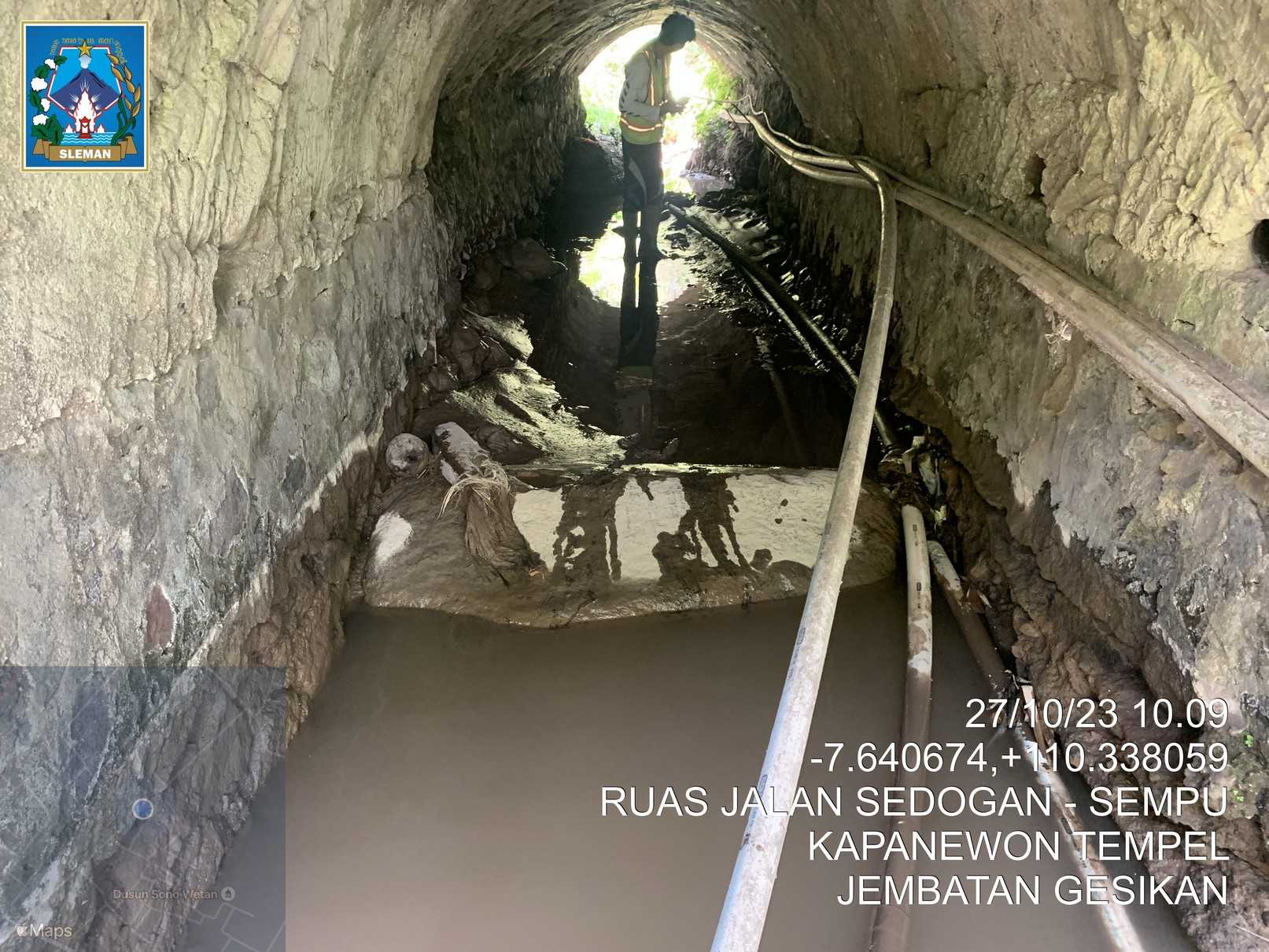

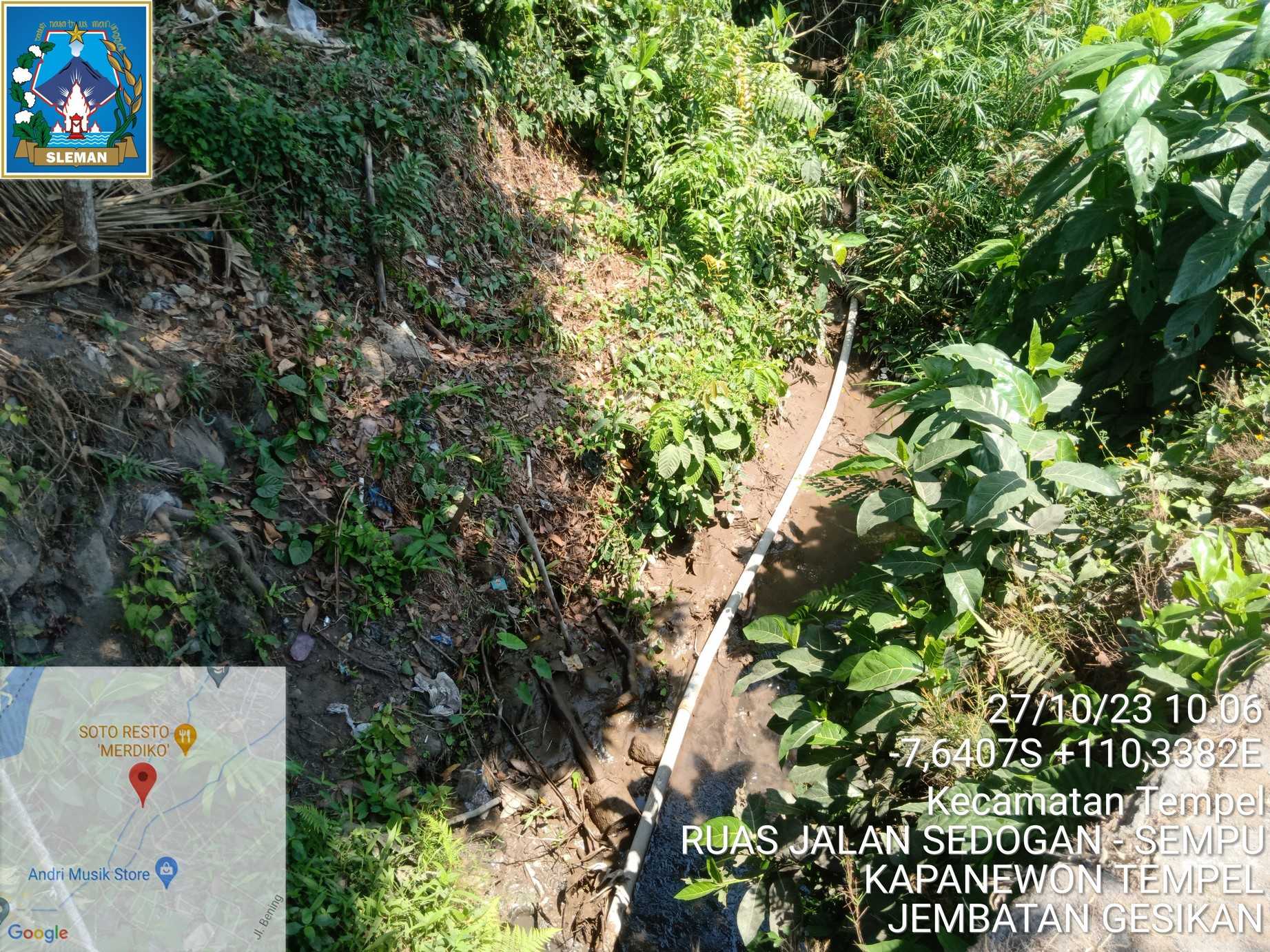

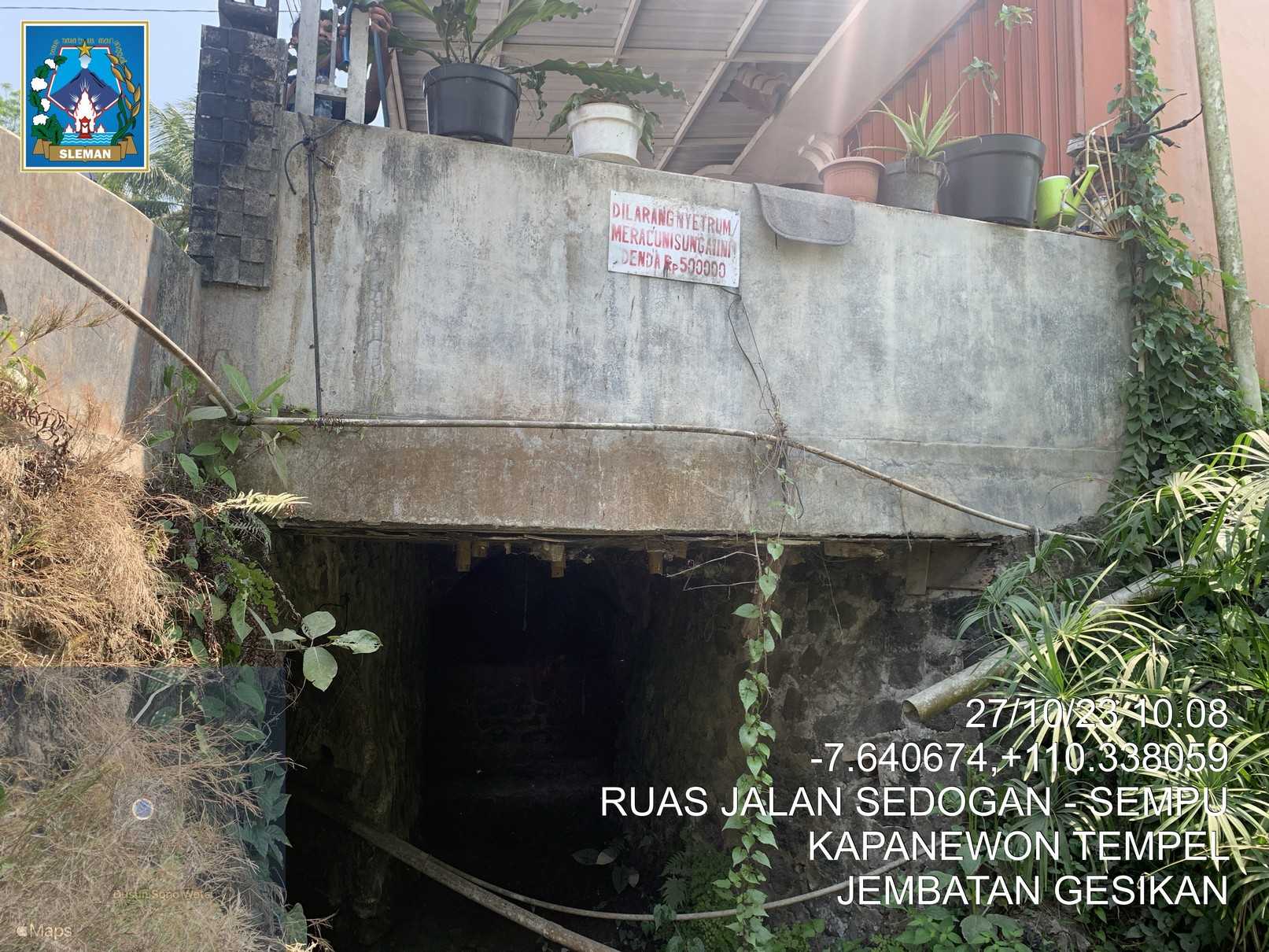

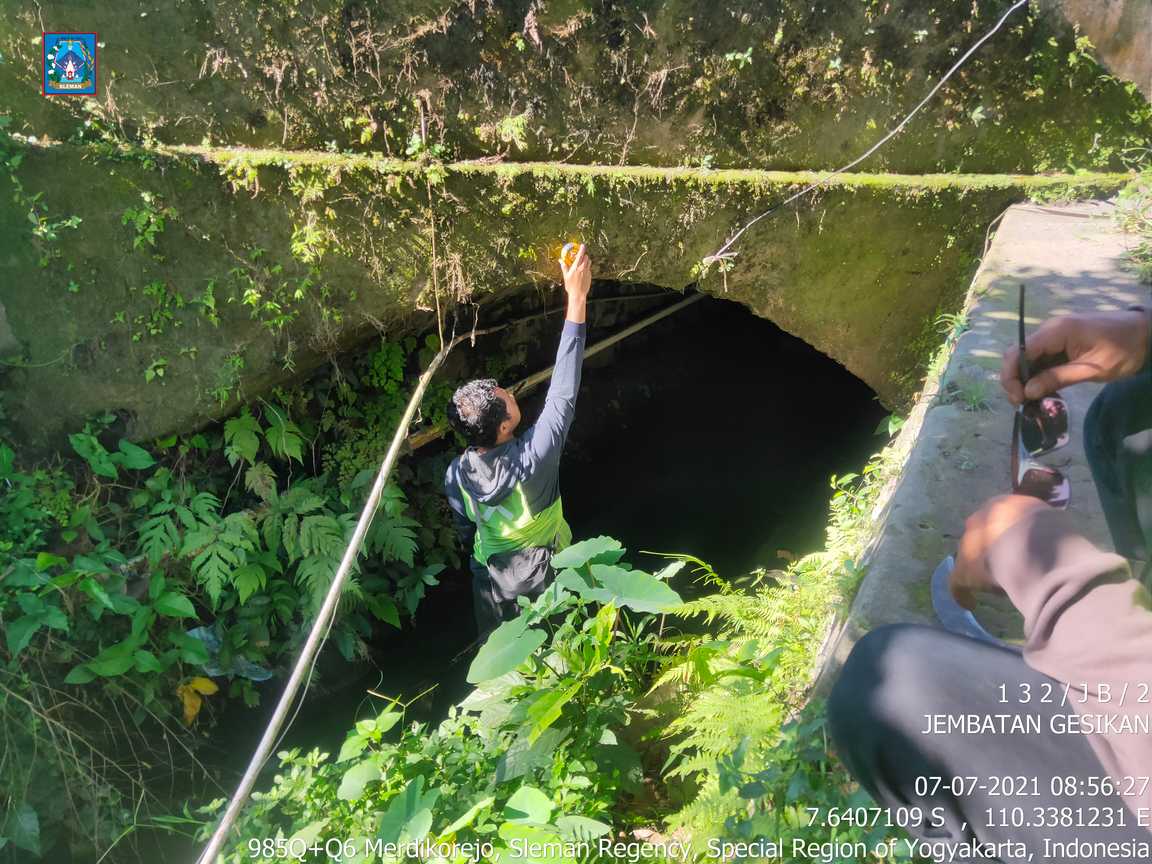

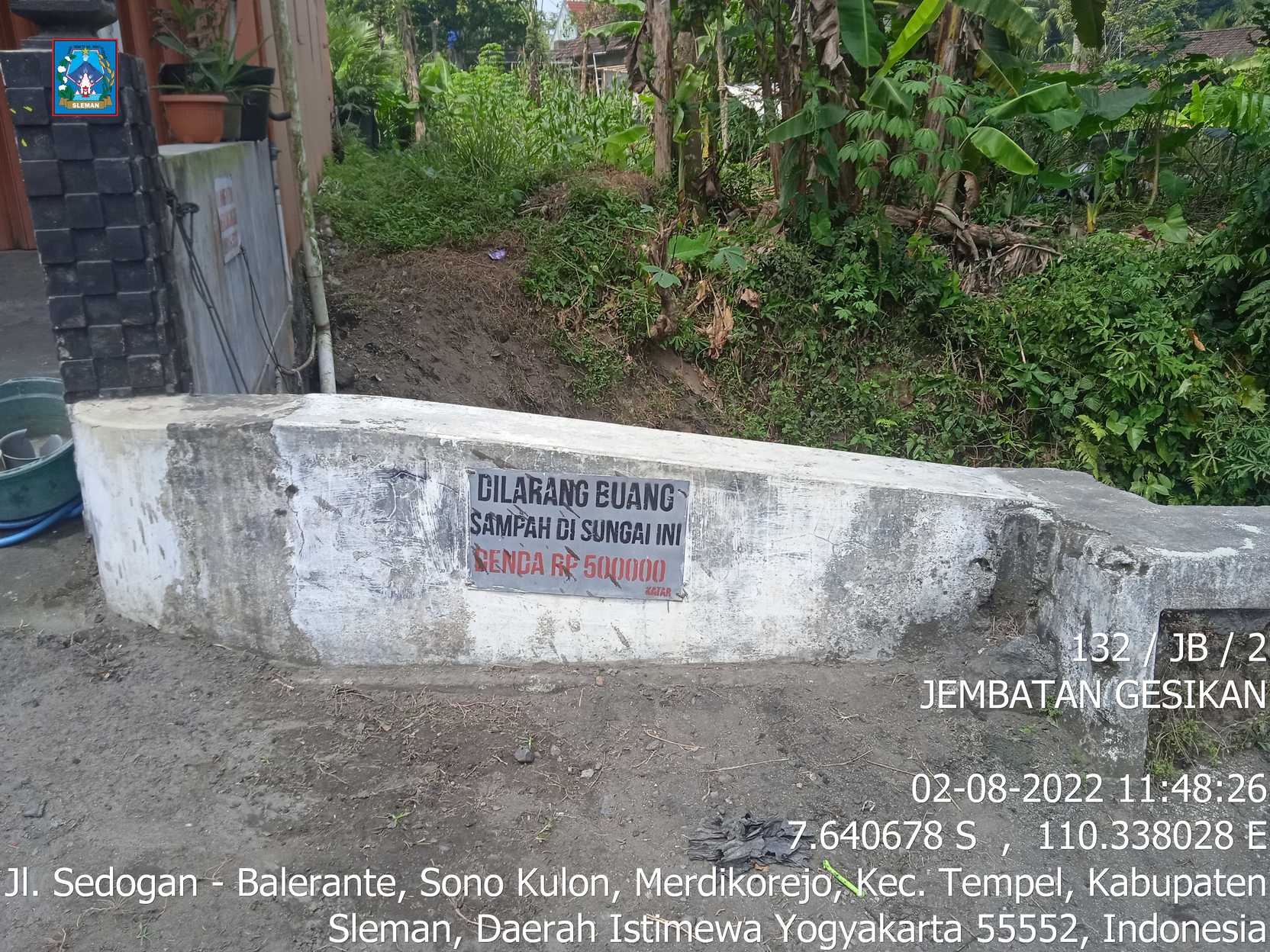

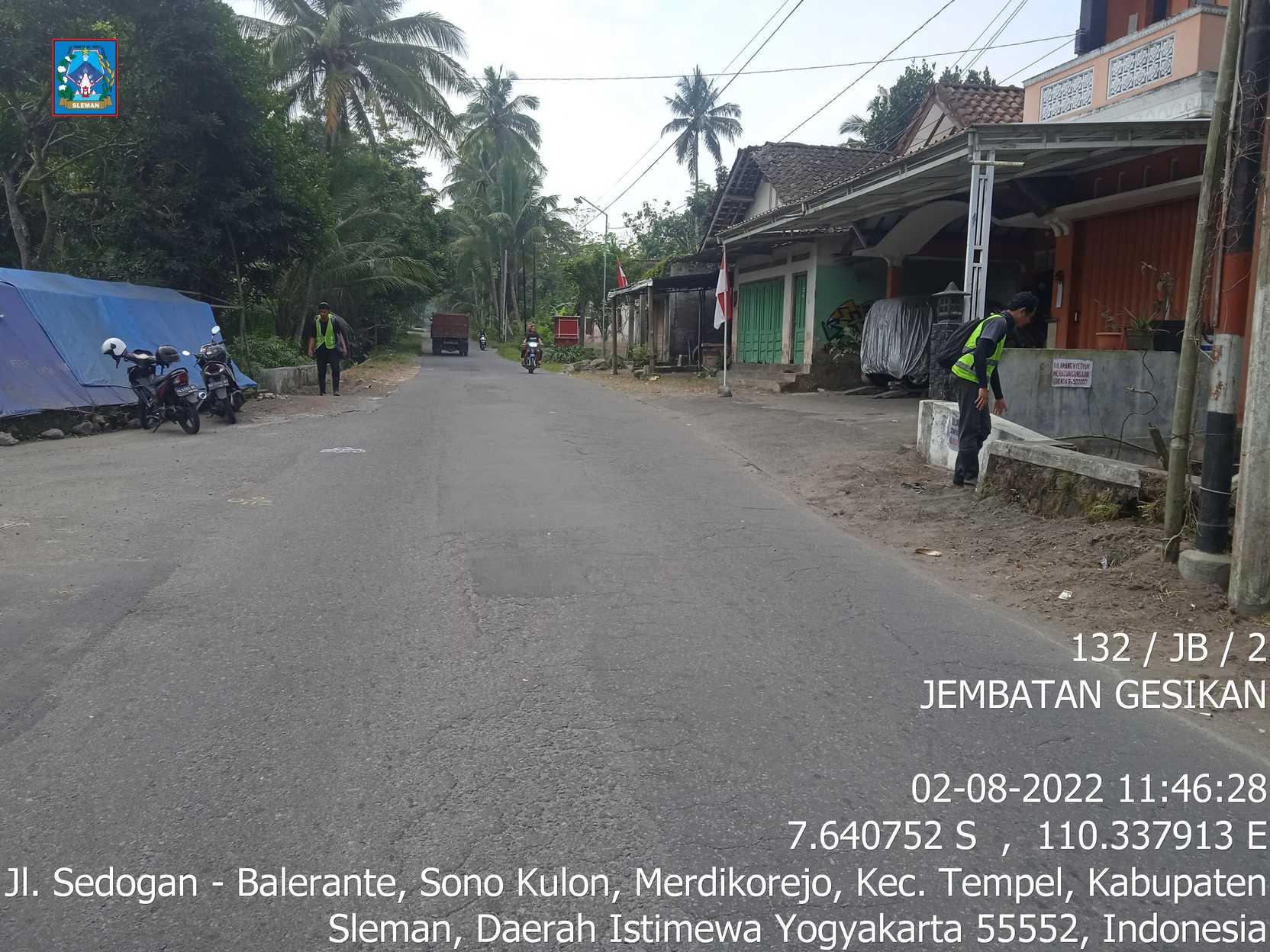

Foto
