Dimensi |
| Panjang |
28,3 m |
28,3 m |
28,3 m |
| Lebar |
7 m |
7 m |
7 m |
| Bentang |
3 |
3 |
3 |

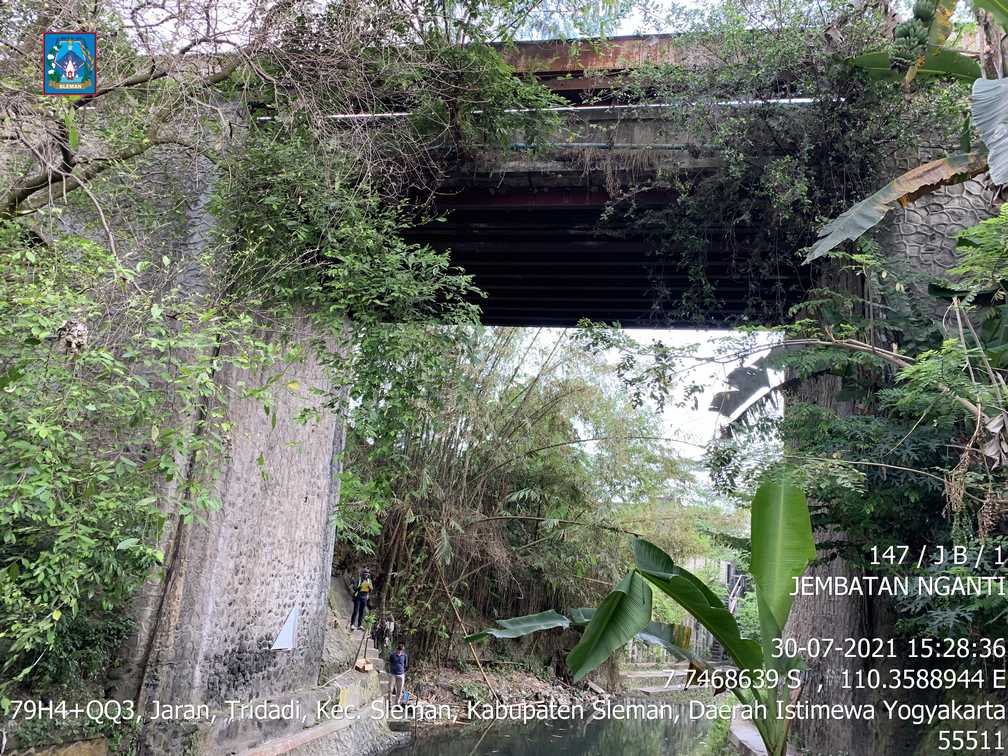

Struktur Bangunan Atas |
| Tipe |
Gelagar komposit, Pelengkung, Pelengkung |
Gelagar komposit, Pelengkung, Pelengkung |
Gelagar komposit, Pelengkung, Pelengkung |
| Bahan |
Baja, Beton bertulang, Beton bertulang |
Baja, Beton bertulang, Beton bertulang |
Baja, Beton bertulang, Beton bertulang |
| Kondisi |
2 |
2 |
2 |
Lantai |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
2 |

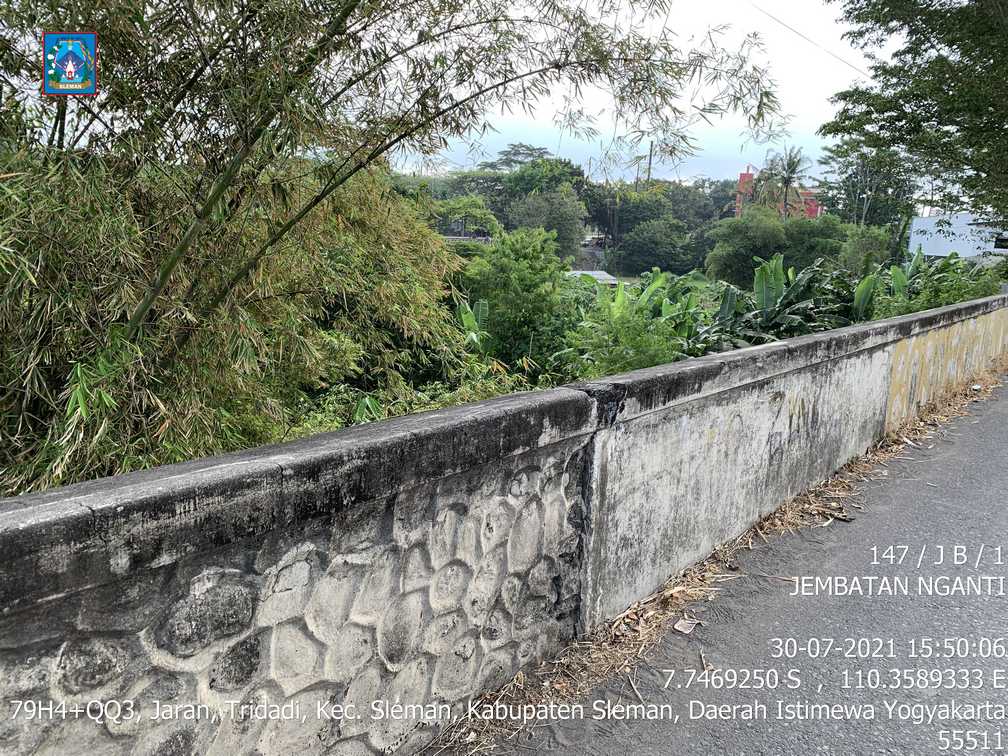

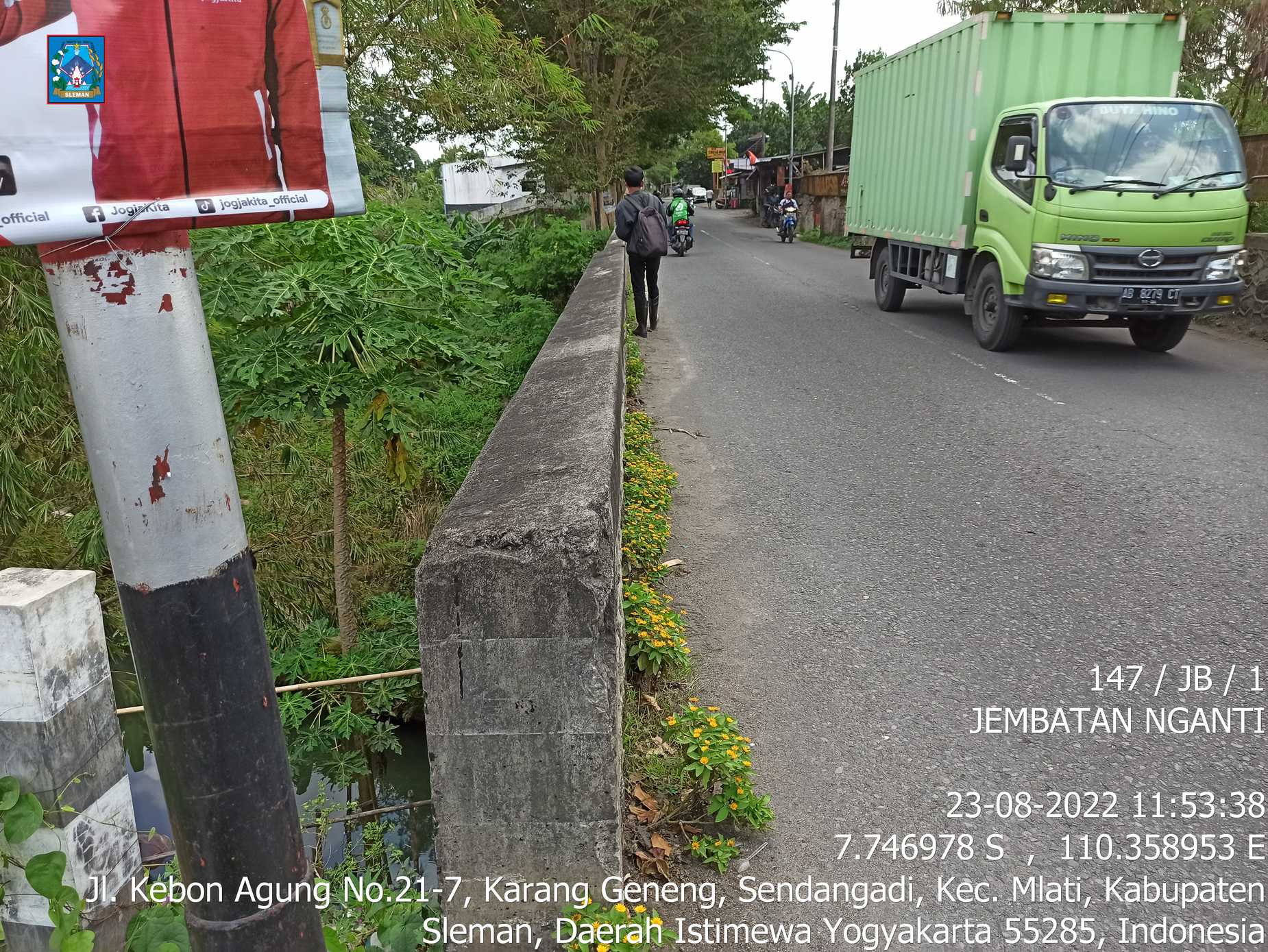

Sandaran |
| Bahan 1 |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Bahan 2 |
|
|
|
| Kondisi |
2 |
1 |
1 |

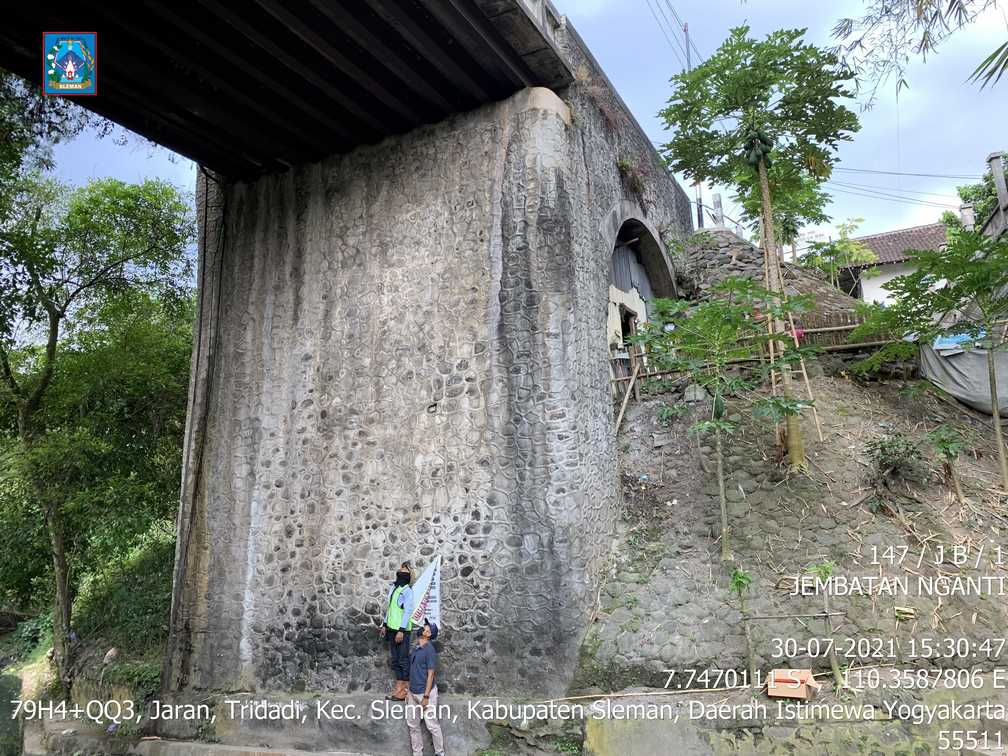

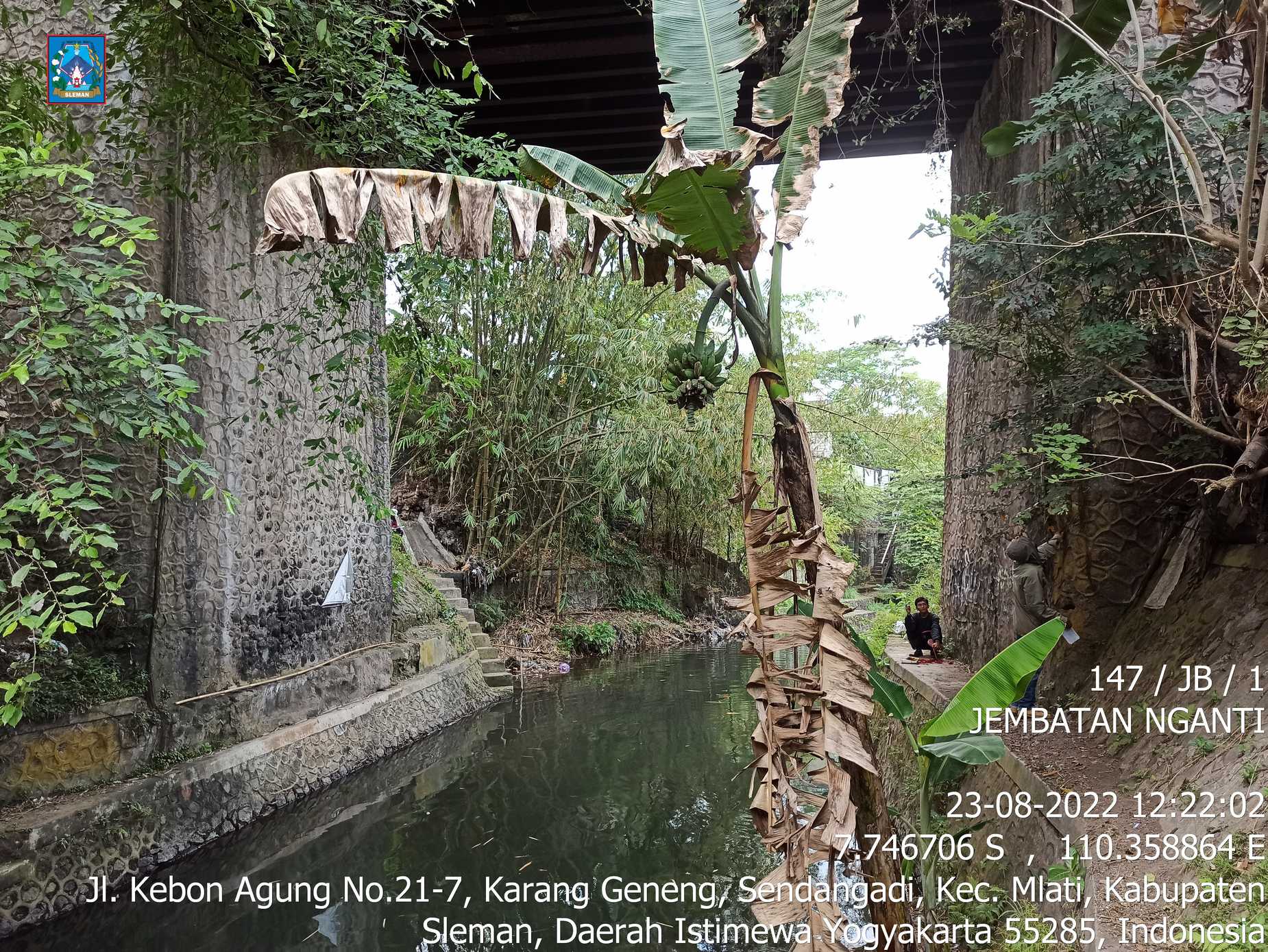

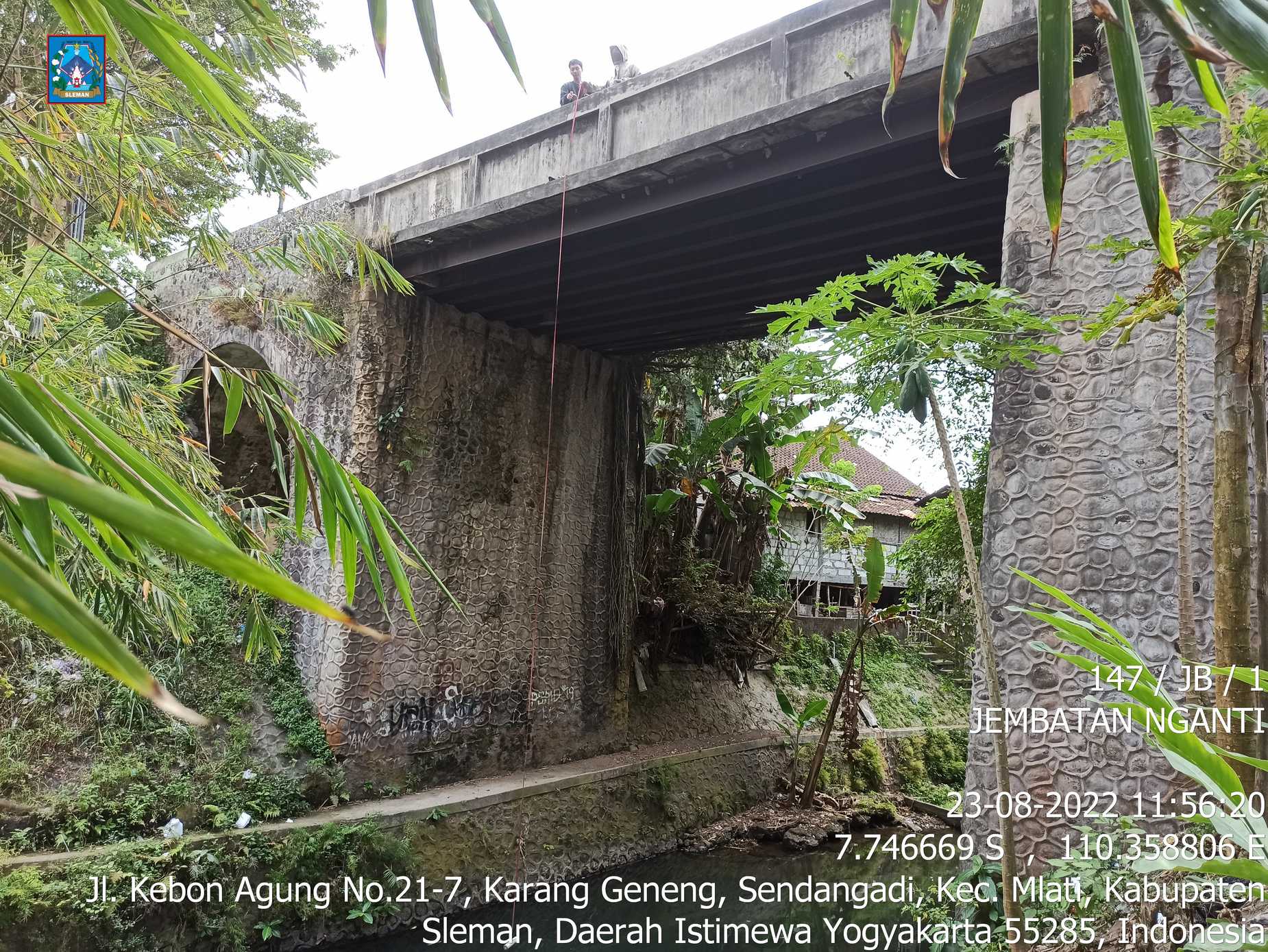

Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
2 (Rusak Sedang) |
2 (Rusak Sedang) |
2 (Rusak Sedang) |
| Kerusakan |

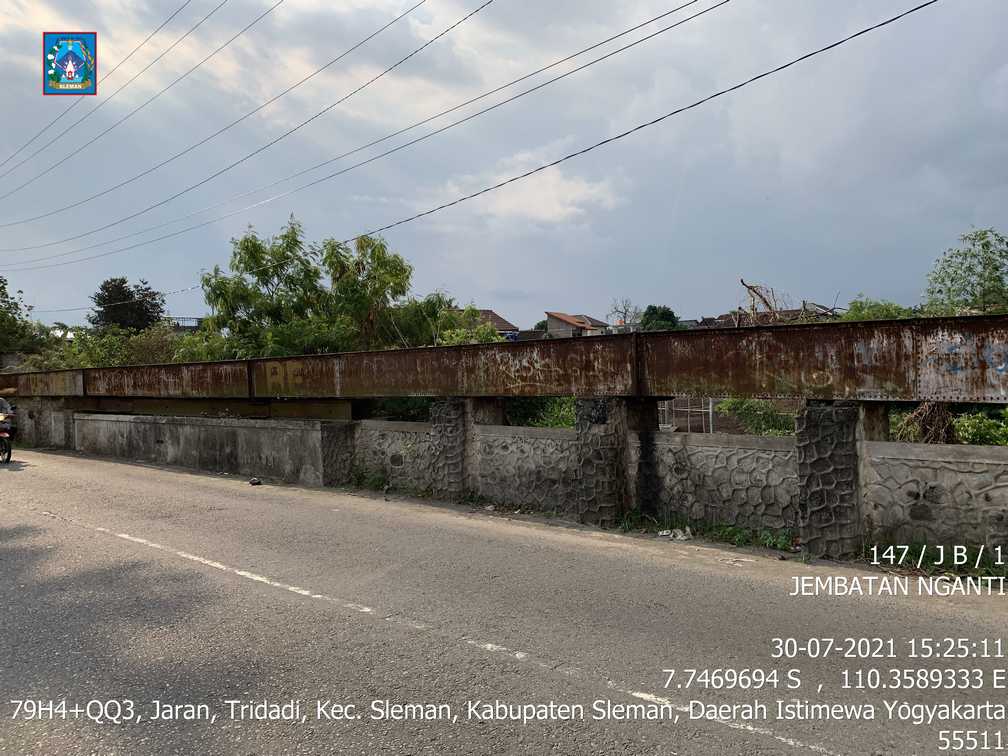

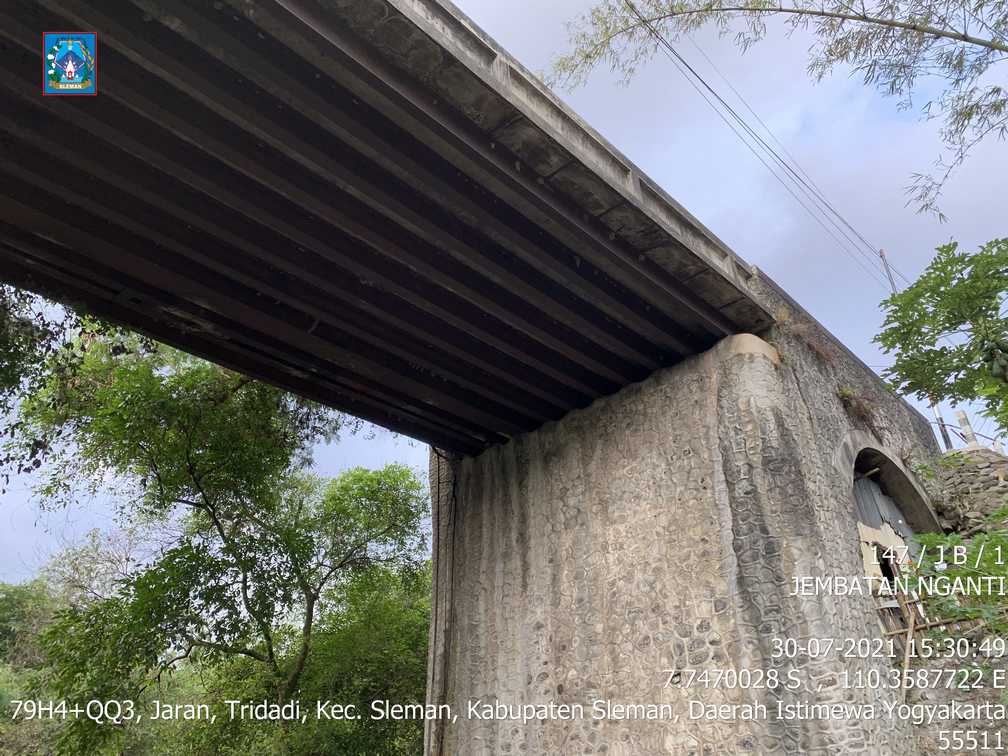

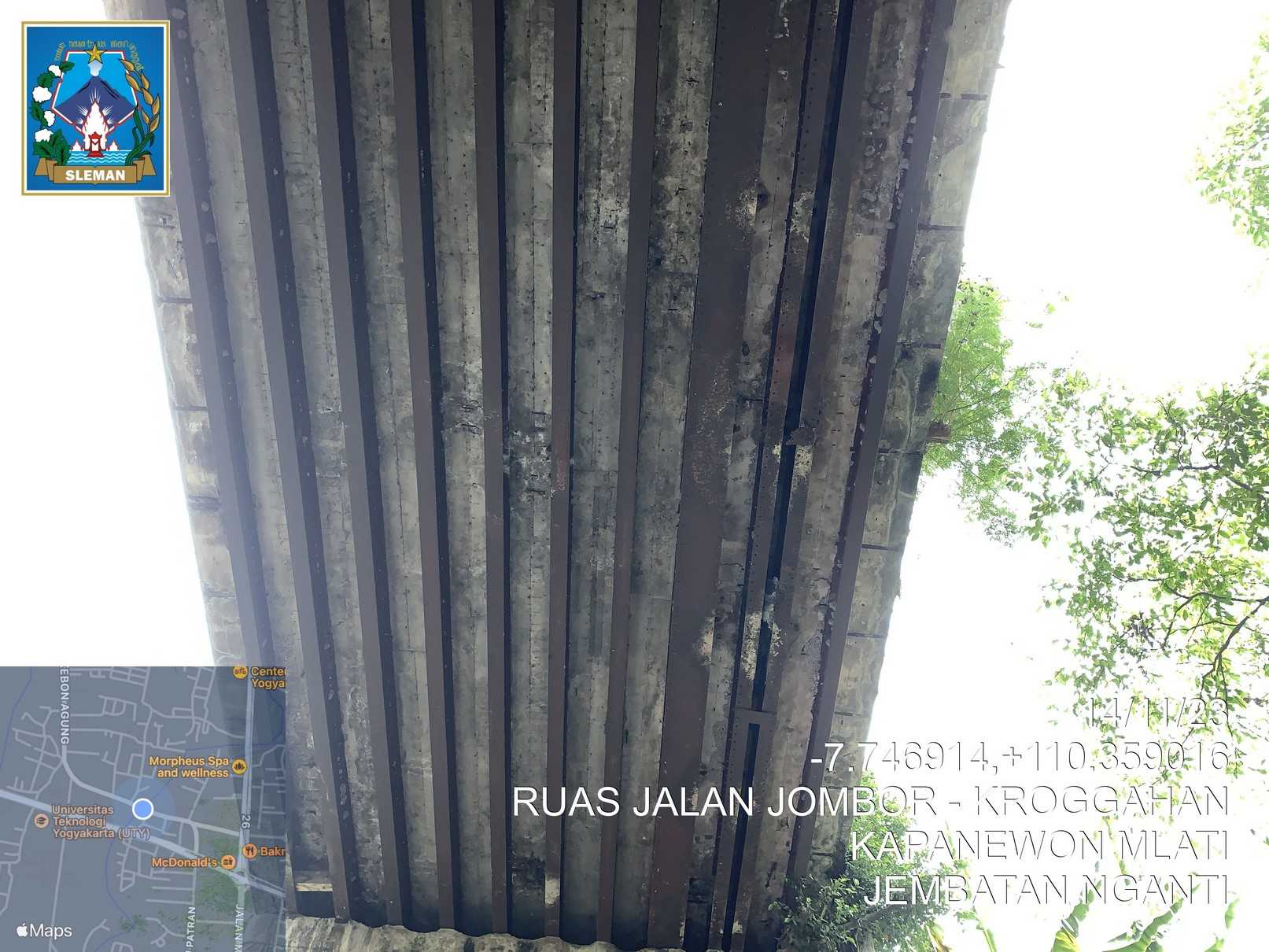

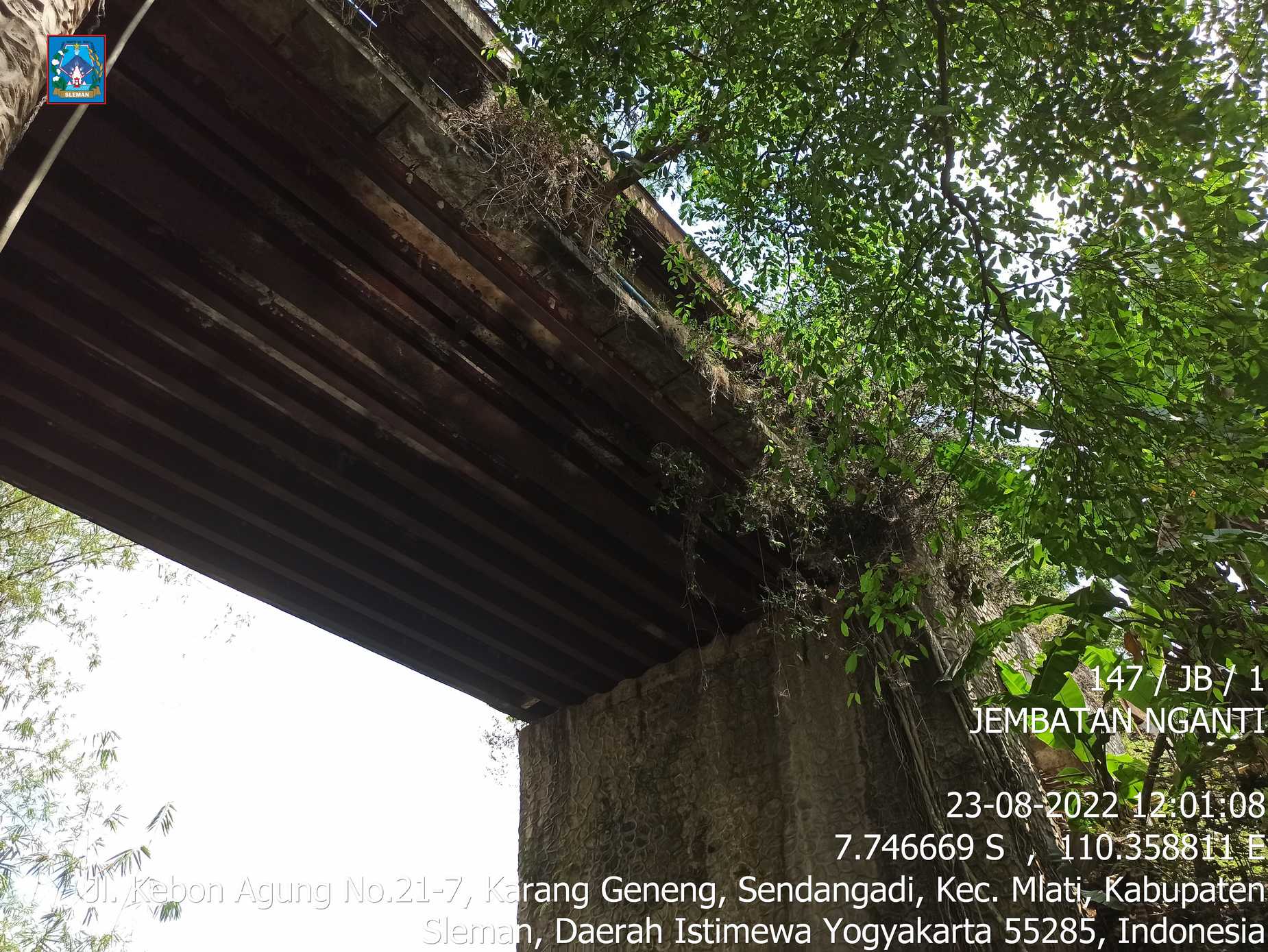

Gelagar komposit jembatan berkarat,Expansion joint retak, Plat lantai jembatan pecah |
Penurunan mutu/retak pada bangunan kepala jembatan,Permukaan aspal tidak rata dan aspal pada expansion joint retak |
terkelupasnya gelagar pada selimut beton,terjadi penurunan nilai mutu dan terjadi retak pada kepala jembatan |
| Penanganan |
Pemeliharaan Berkala |
Pemeliharaan Berkala |
Pemeliharaan Berkala |
