Dimensi |
| Panjang |
44 m |
44 m |
44 m |
| Lebar |
4.56 m |
4.56 m |
4.56 m |
| Bentang |
5 |
5 |
5 |

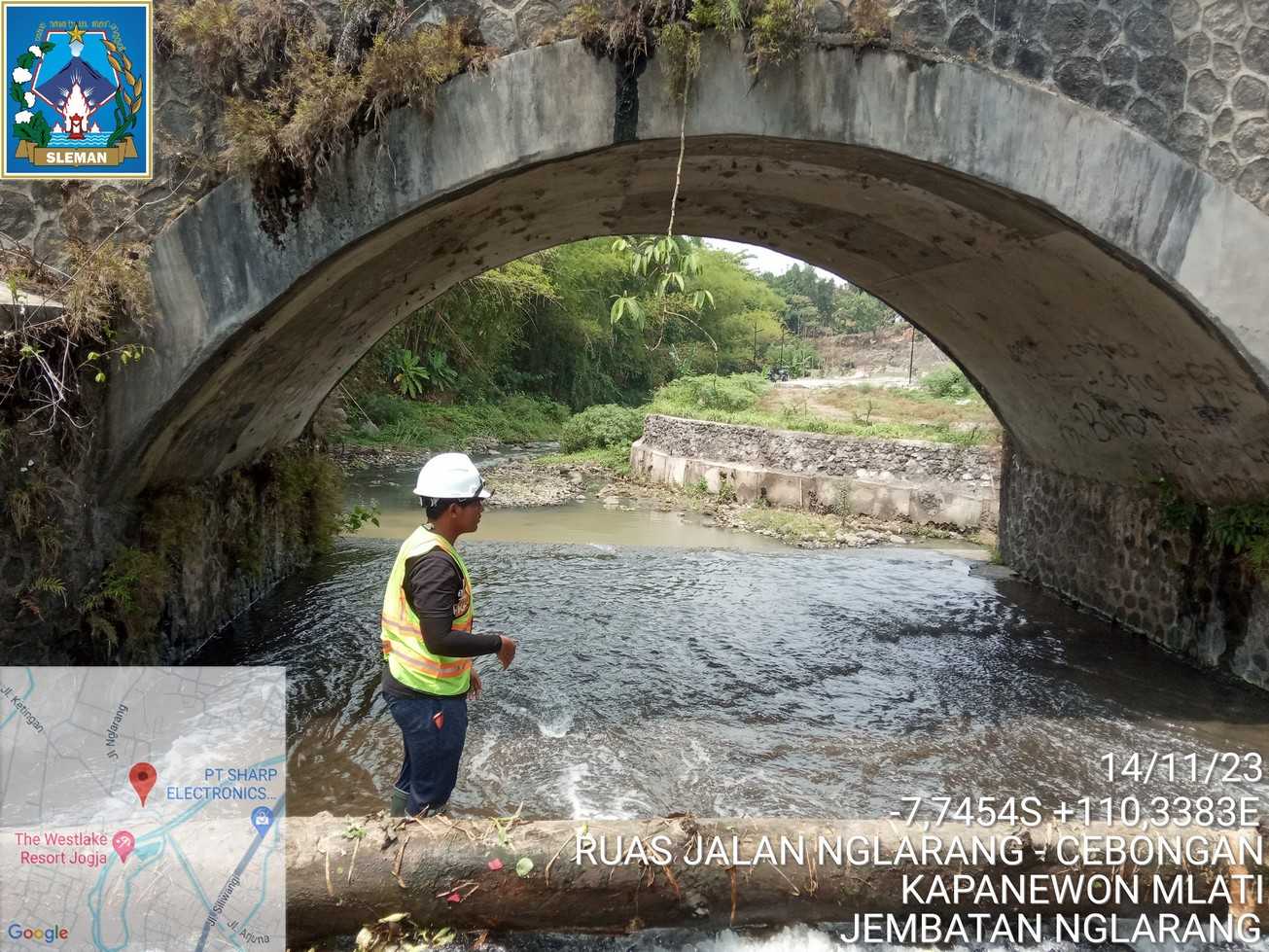

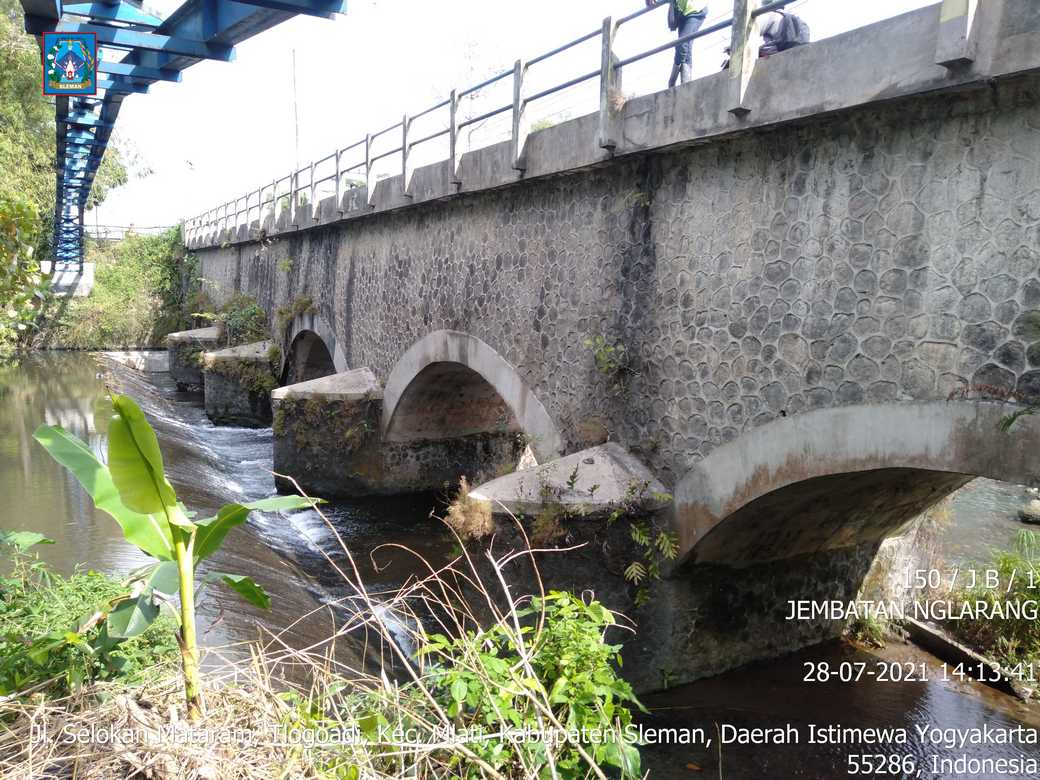

Struktur Bangunan Atas |
| Tipe |
Plat, Pelengkung |
Plat, Pelengkung |
Plat, Pelengkung |
| Bahan |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Kondisi |
1 |
1 |
1 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
2 |
2 |

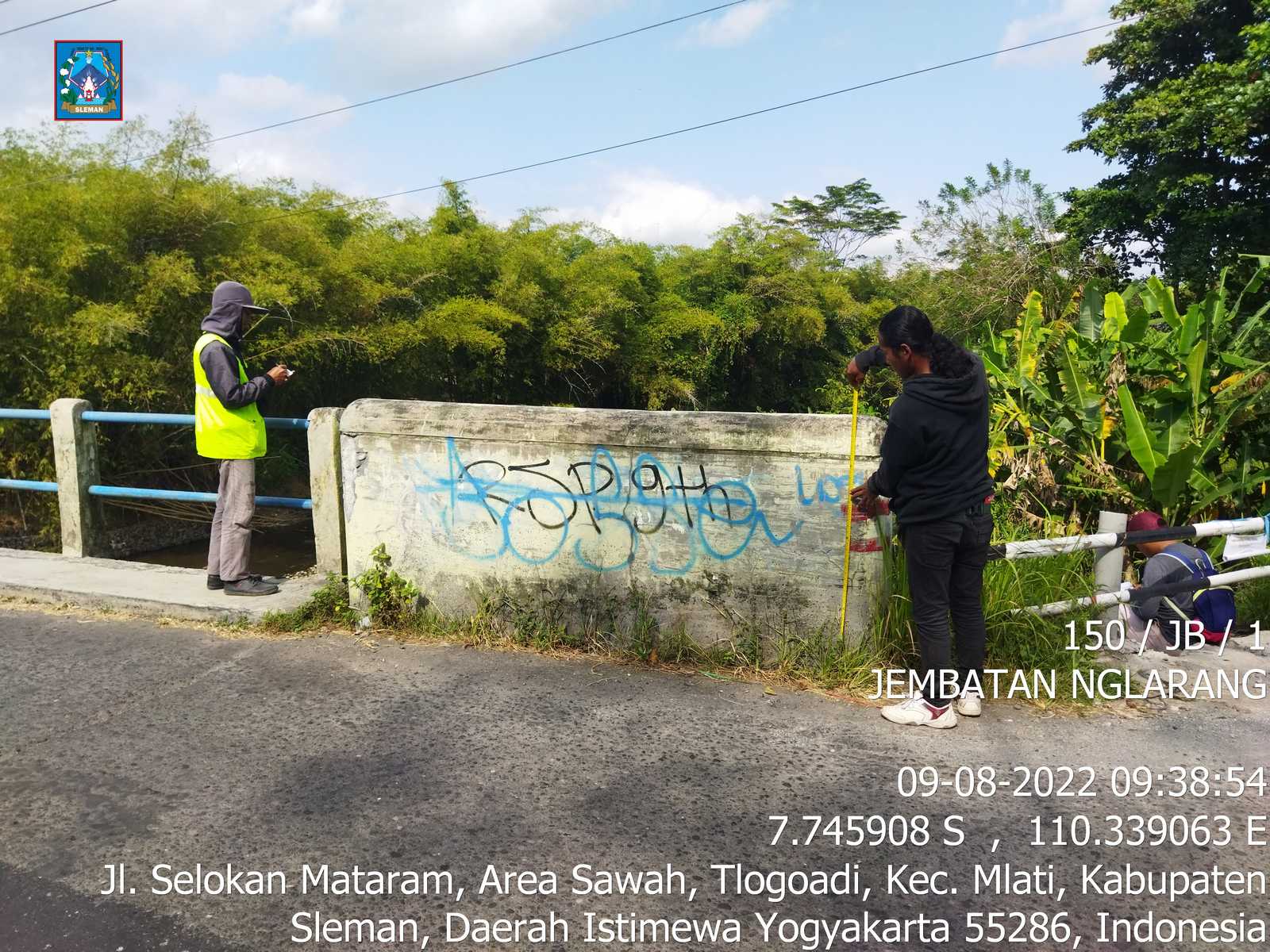

Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
2 |
2 |
2 |

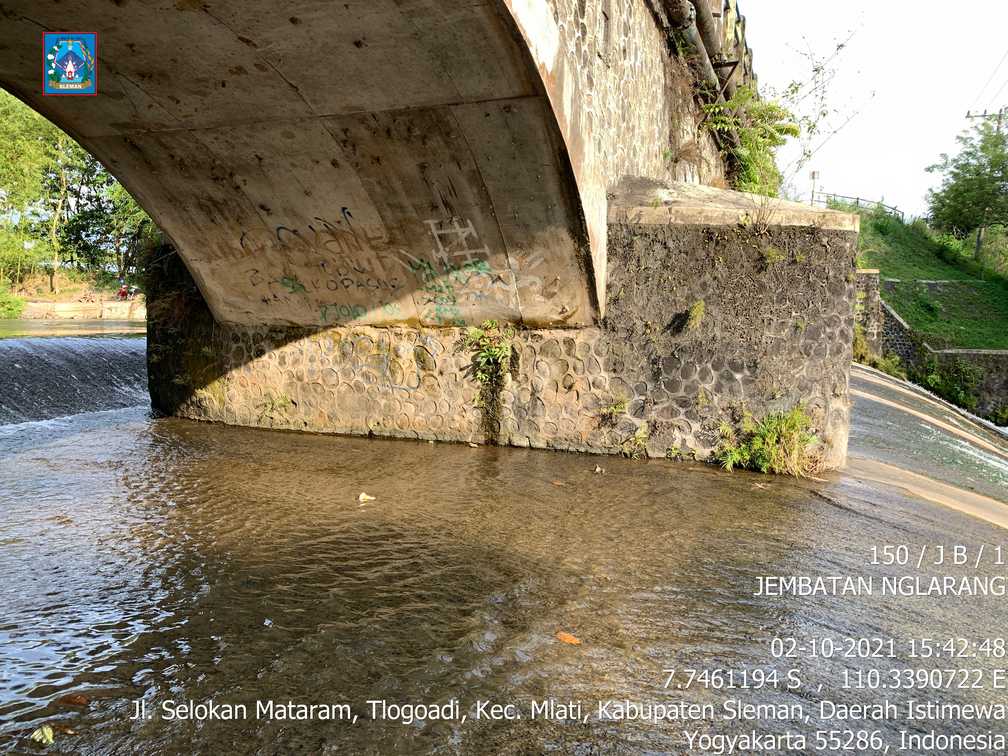

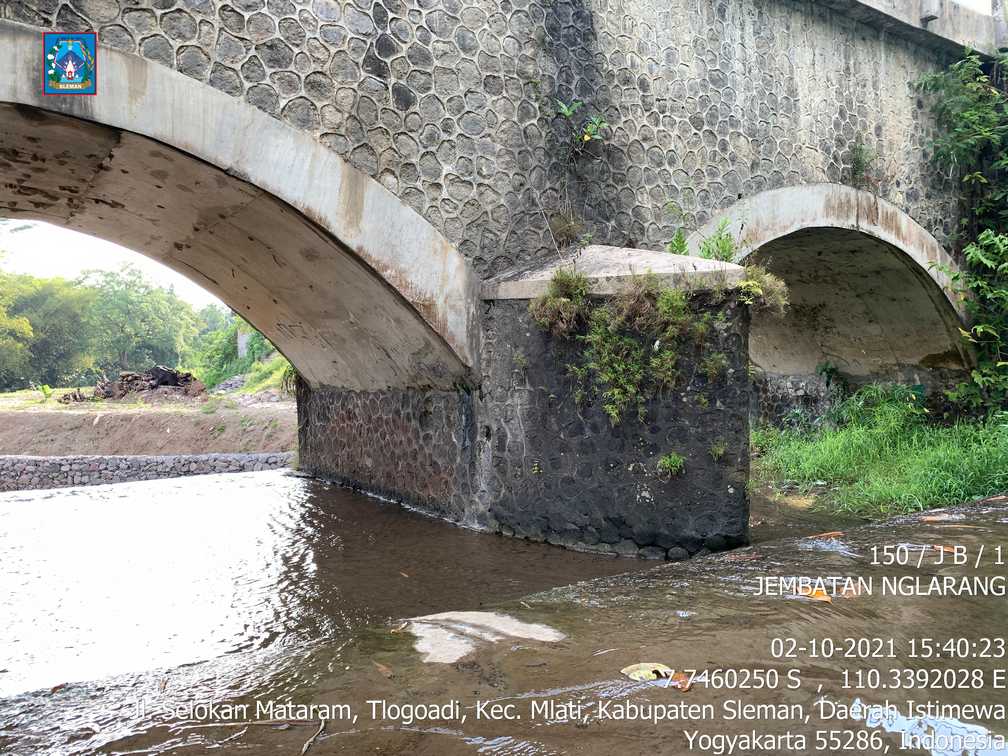

Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
3 |
3 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
3 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |
Scouring pada pilar,Parapet pecah, Cat mengelupas, Expansion joint retak |
Penurunan mutu/scouring pada bangunan kepala jembatan,Permukaan aspal tidak rata dan aspal pada expansion joint retak |
penurunan mutu selimut pelengkung beton,aspal aus |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
