Detail Jembatan KLUMPRIT

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	15.2 m	15.2 m	15.2 m
Lebar	10.2 m	10.2 m	10.2 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Pasangan bata	Pasangan bata	Pasangan bata
Kondisi	1	2	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	2	1
Sandaran
Bahan 1	Pasangan bata	Pasangan bata	Pasangan bata
Bahan 2
Kondisi	2	2	2
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	2	1	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	3 (Rusak Berat)	3 (Rusak Berat)
Kerusakan	Parapet retak dan pecah,Beton pada pelengkung jembatan aus karena cuaca	Penurunan mutu/pecah pada bangunan pengaman dasar sungai ,Penurunan mutu/retak/aus/lapuk karena cuaca pada bangunan pelengkung dan dinding tegak pelengkung	Penurunan mutu/pecah pada bangunan pengaman dasar sungai ,Penurunan mutu/retak/aus/lapuk karena cuaca pada bangunan pelengkung dan dinding tegak pelengkung
Penanganan	Pemeliharaan Berkala	Rehabilitasi (perbaikan dan /atau perkuatan)	Rehabilitasi

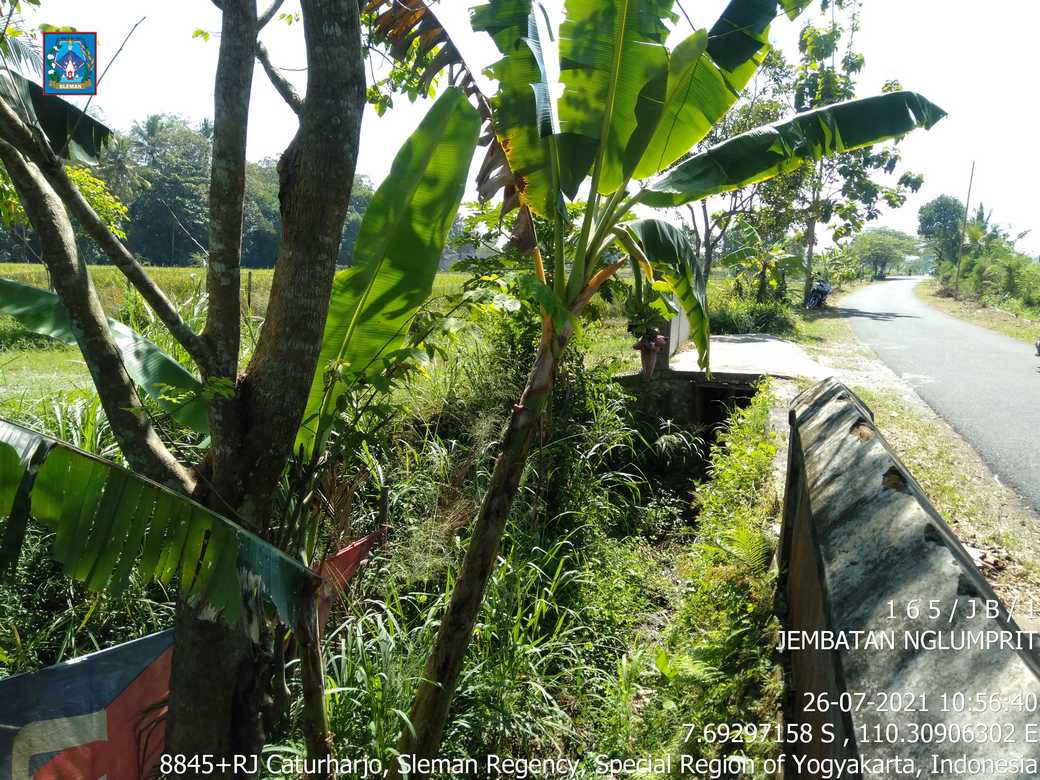

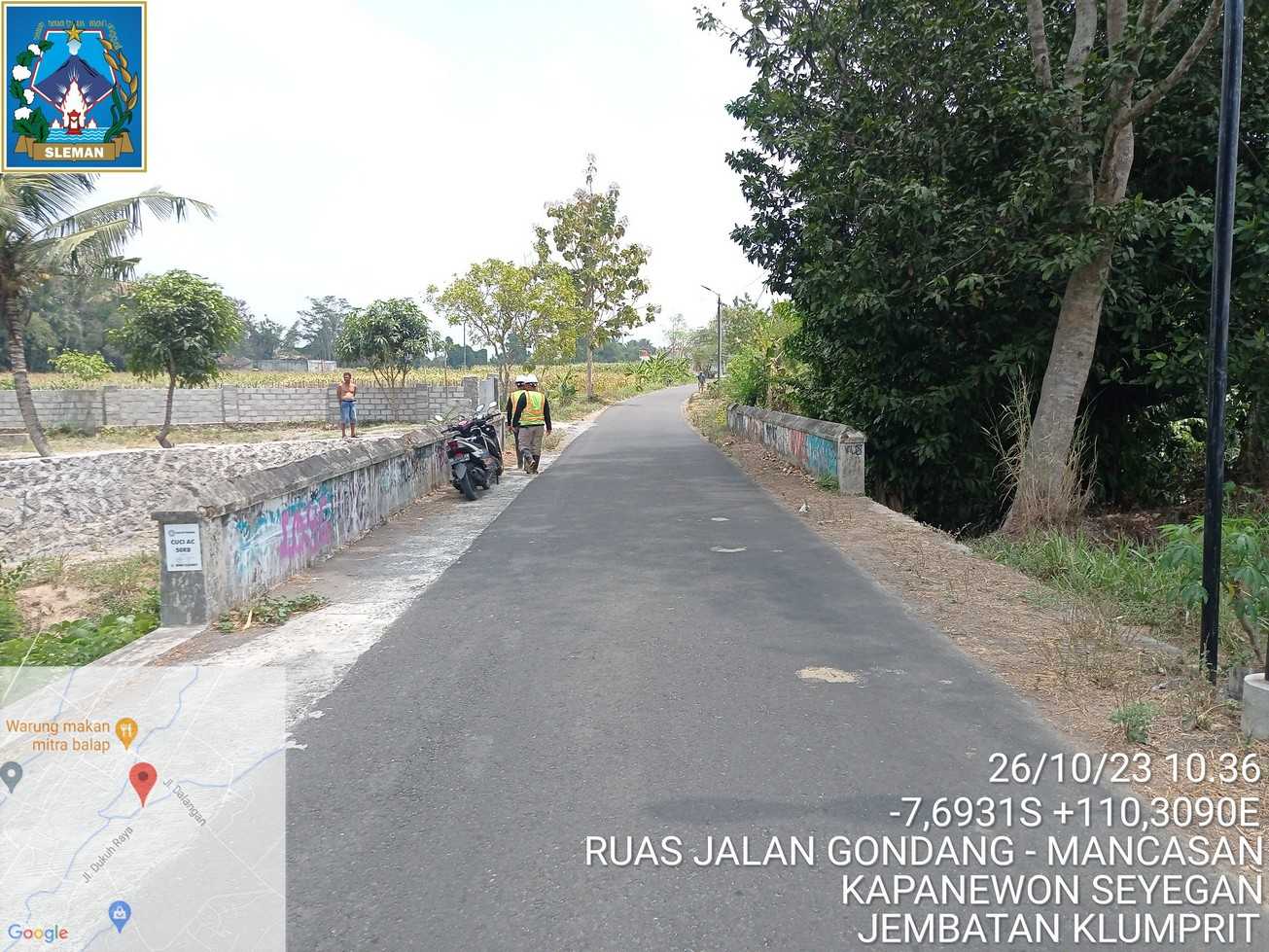

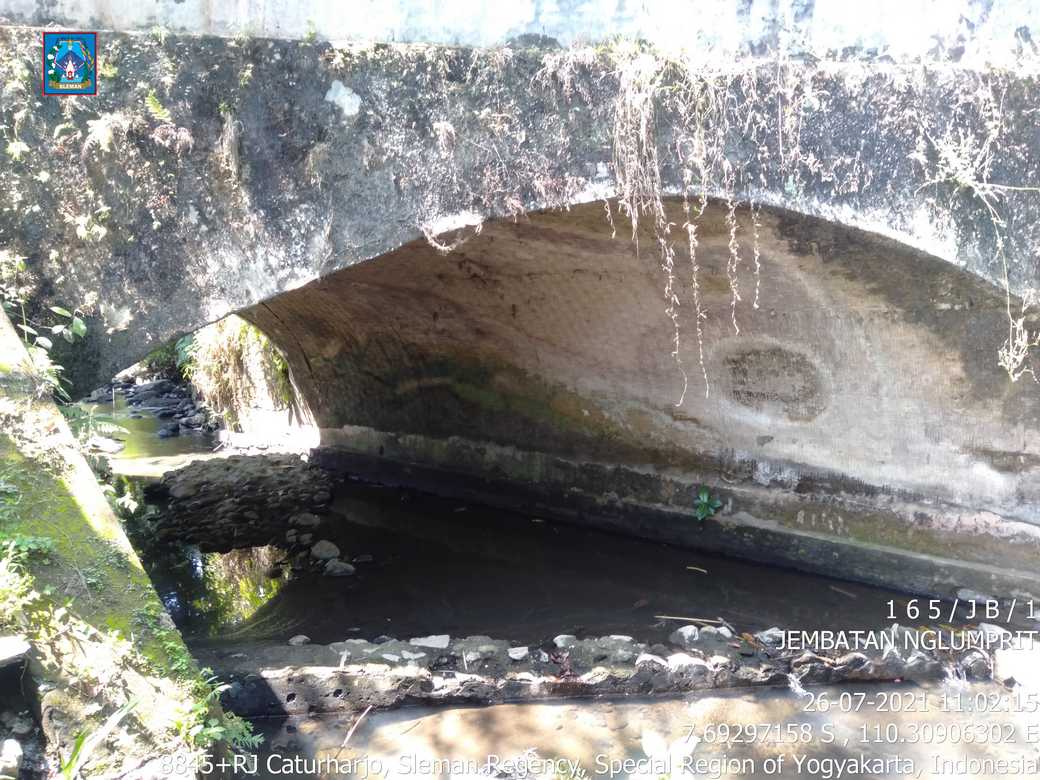

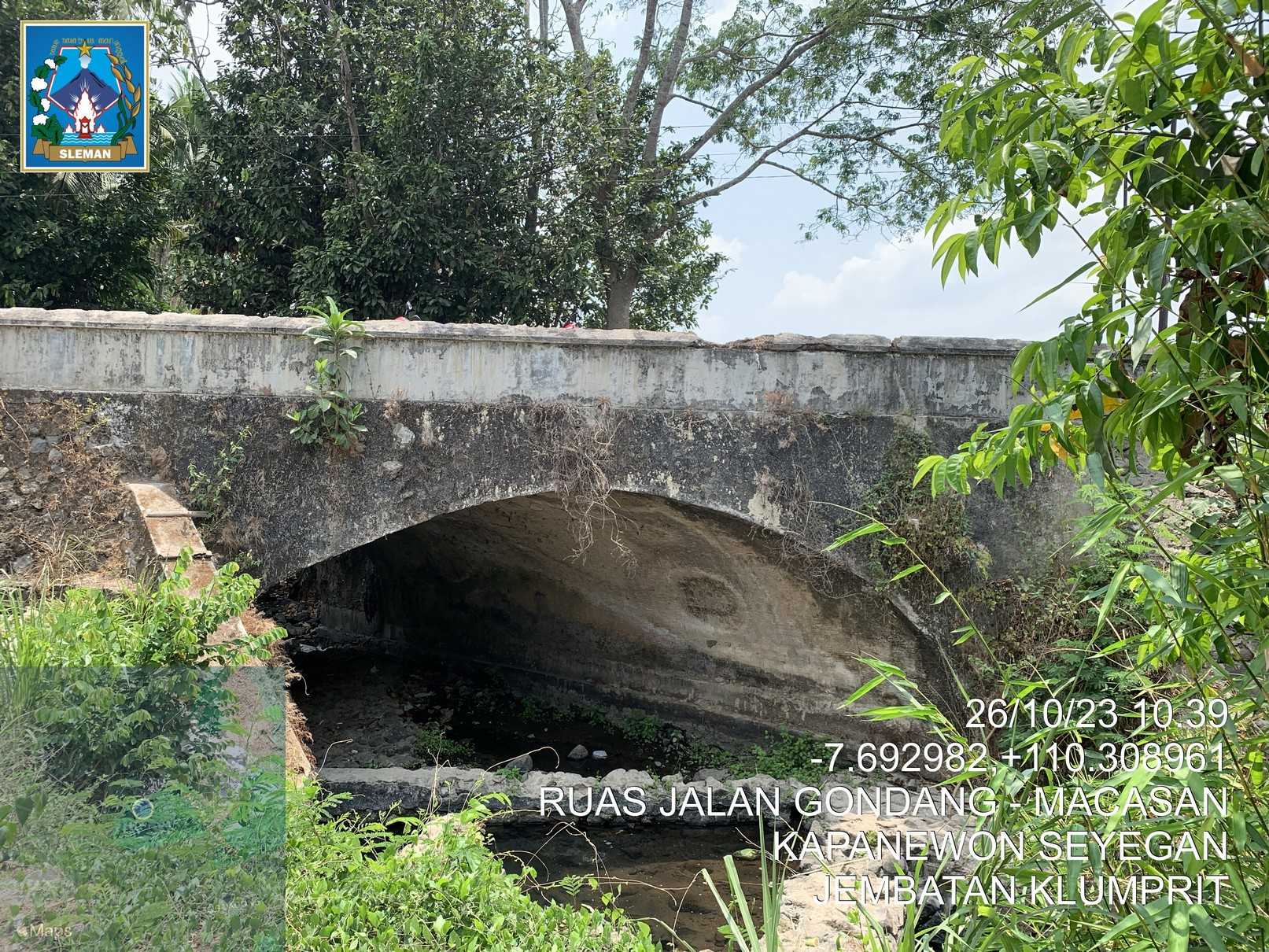

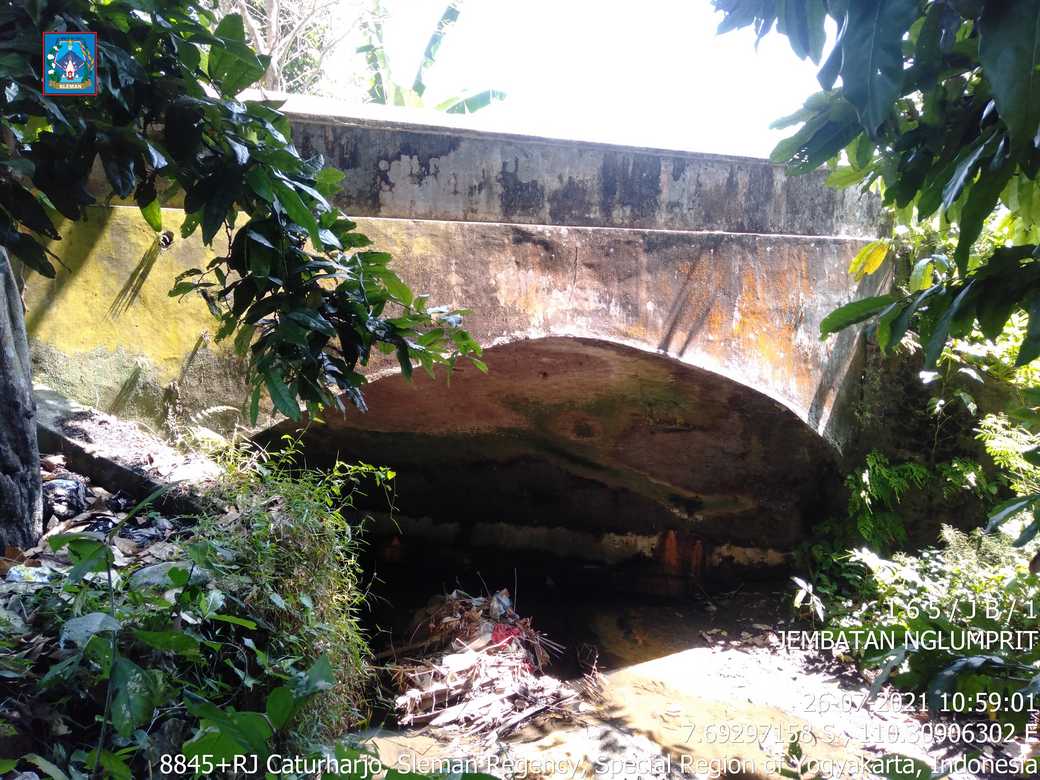

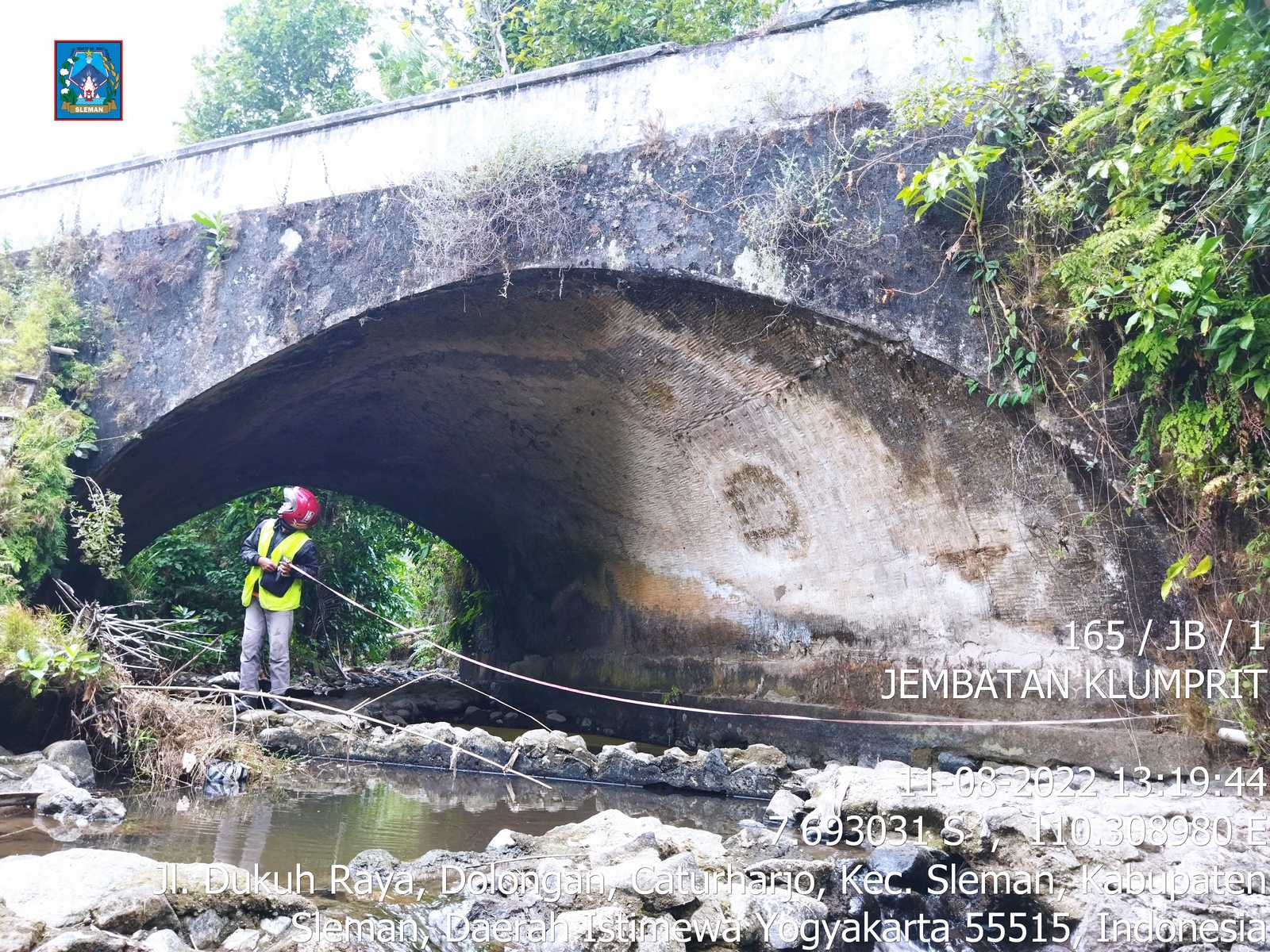

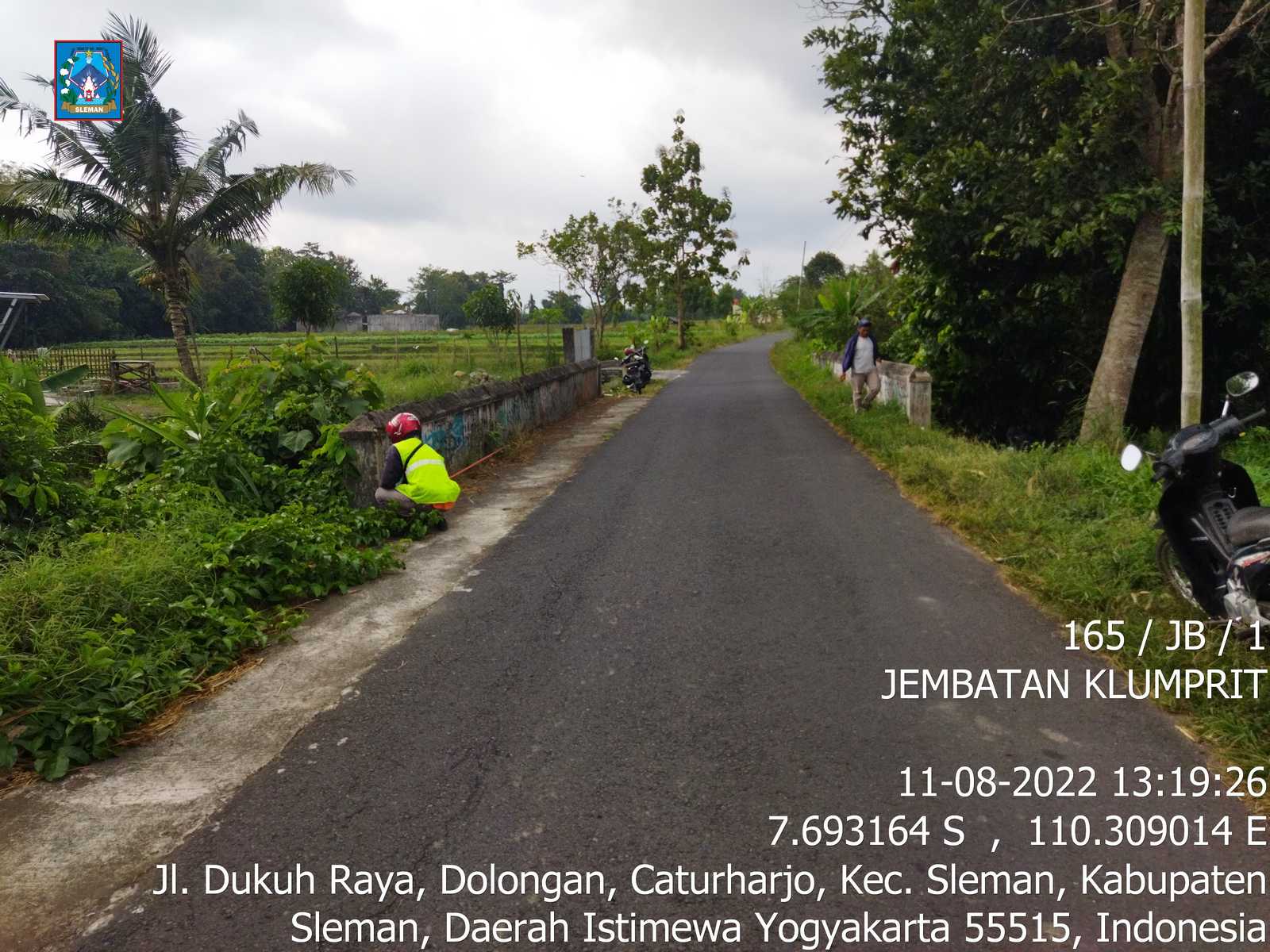

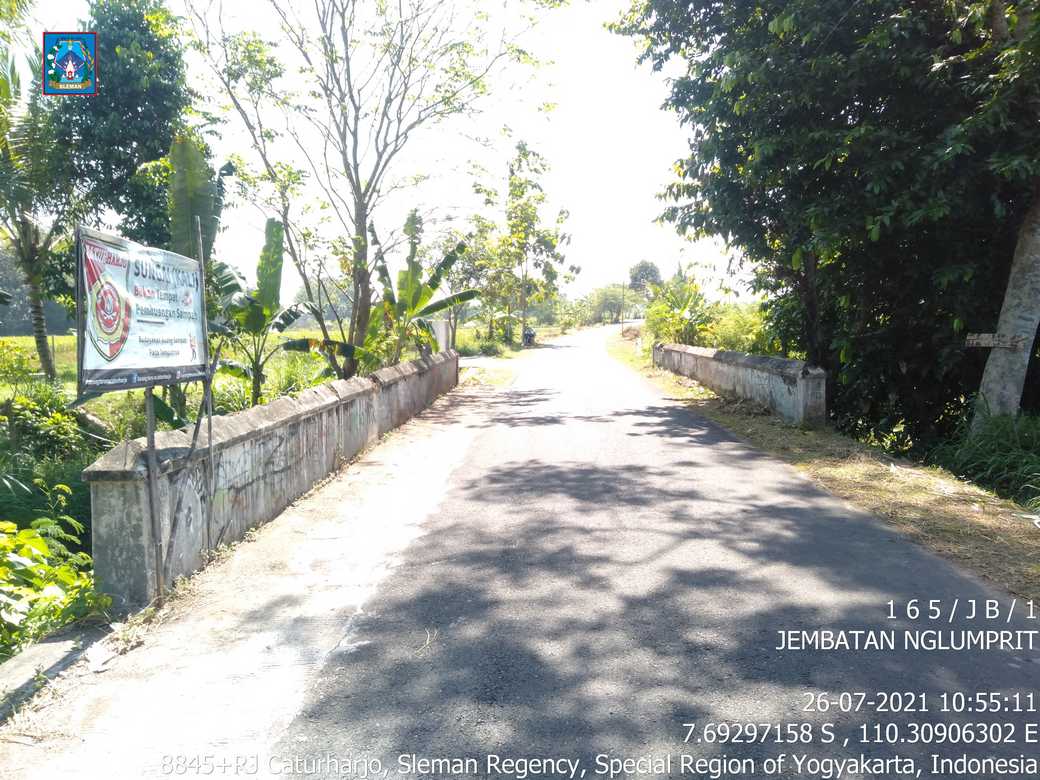

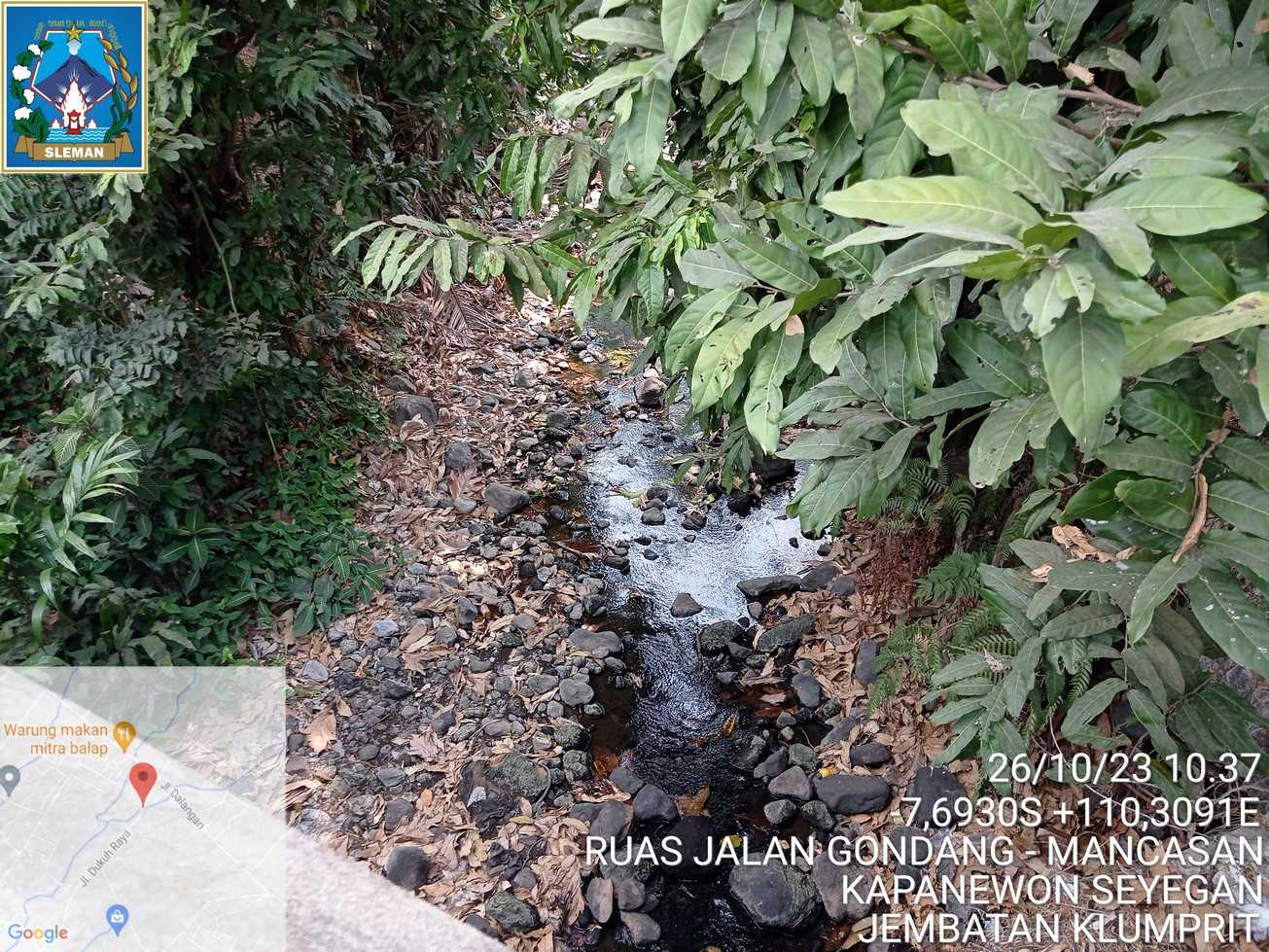

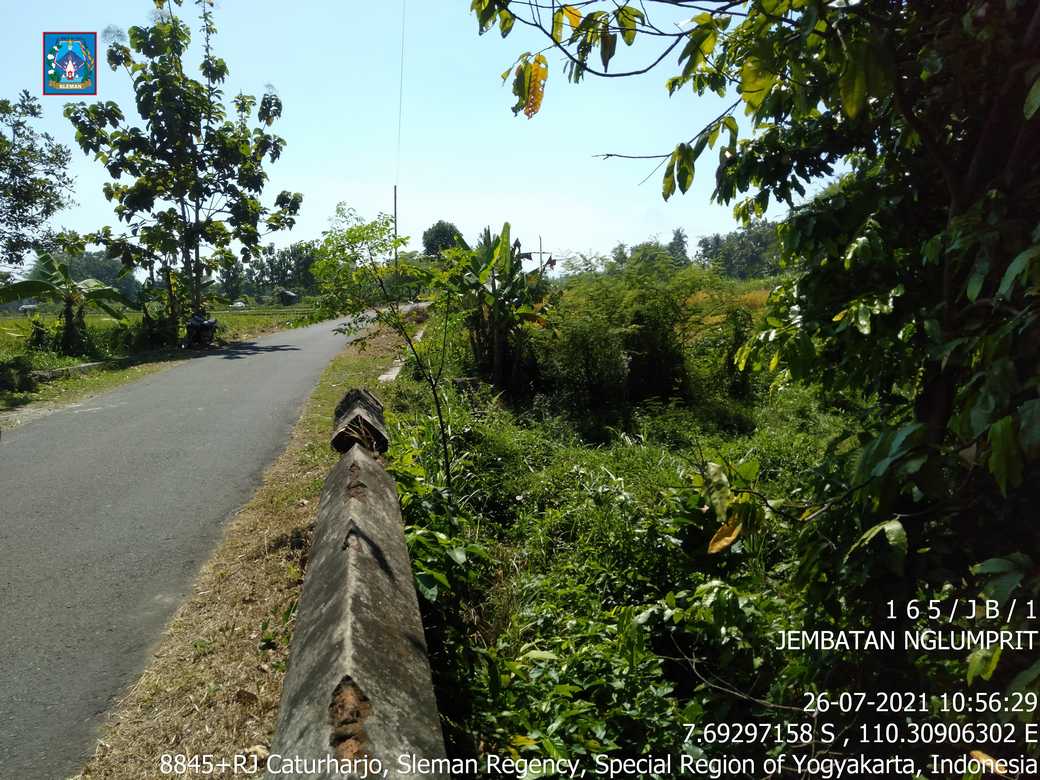

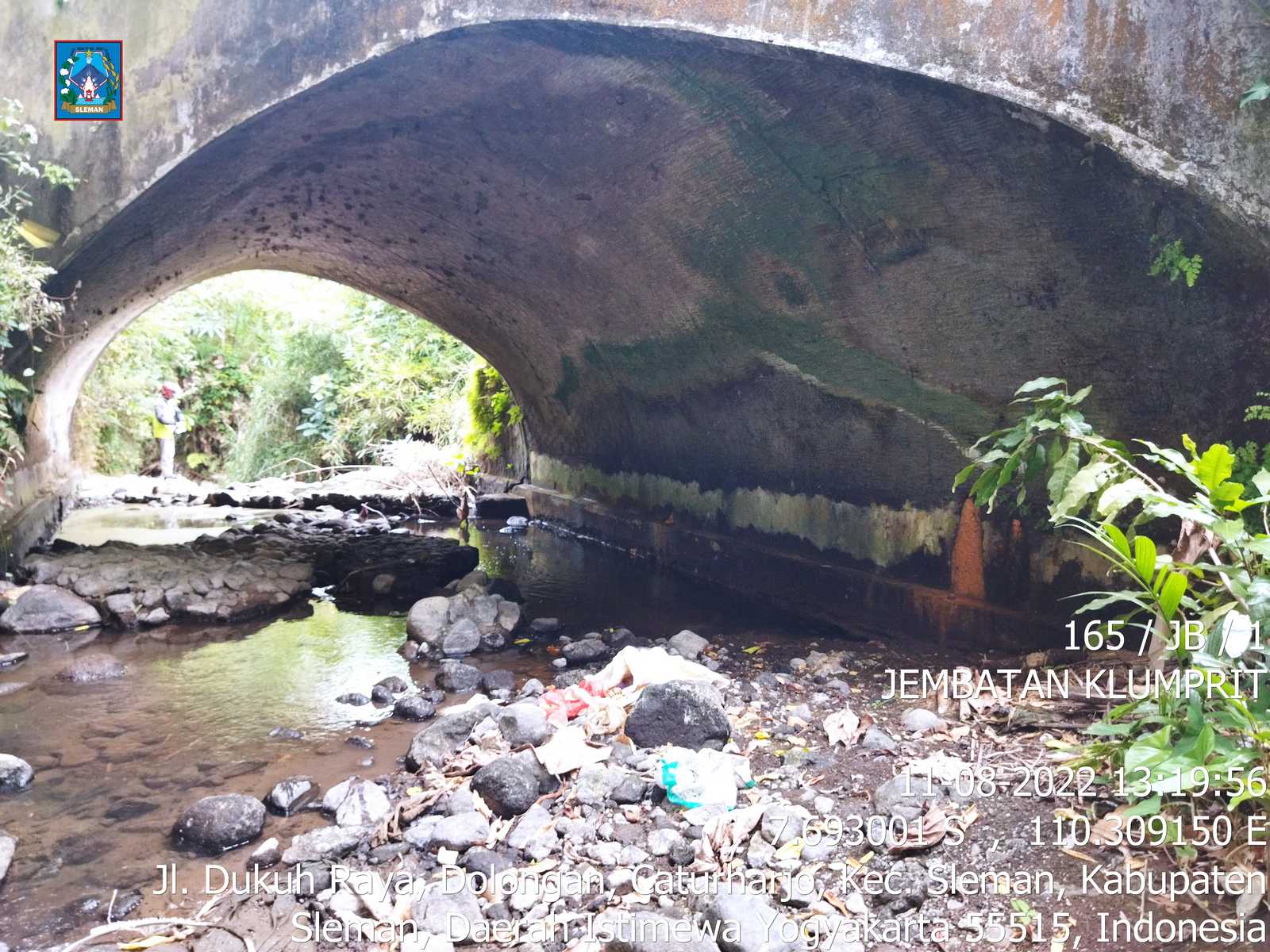

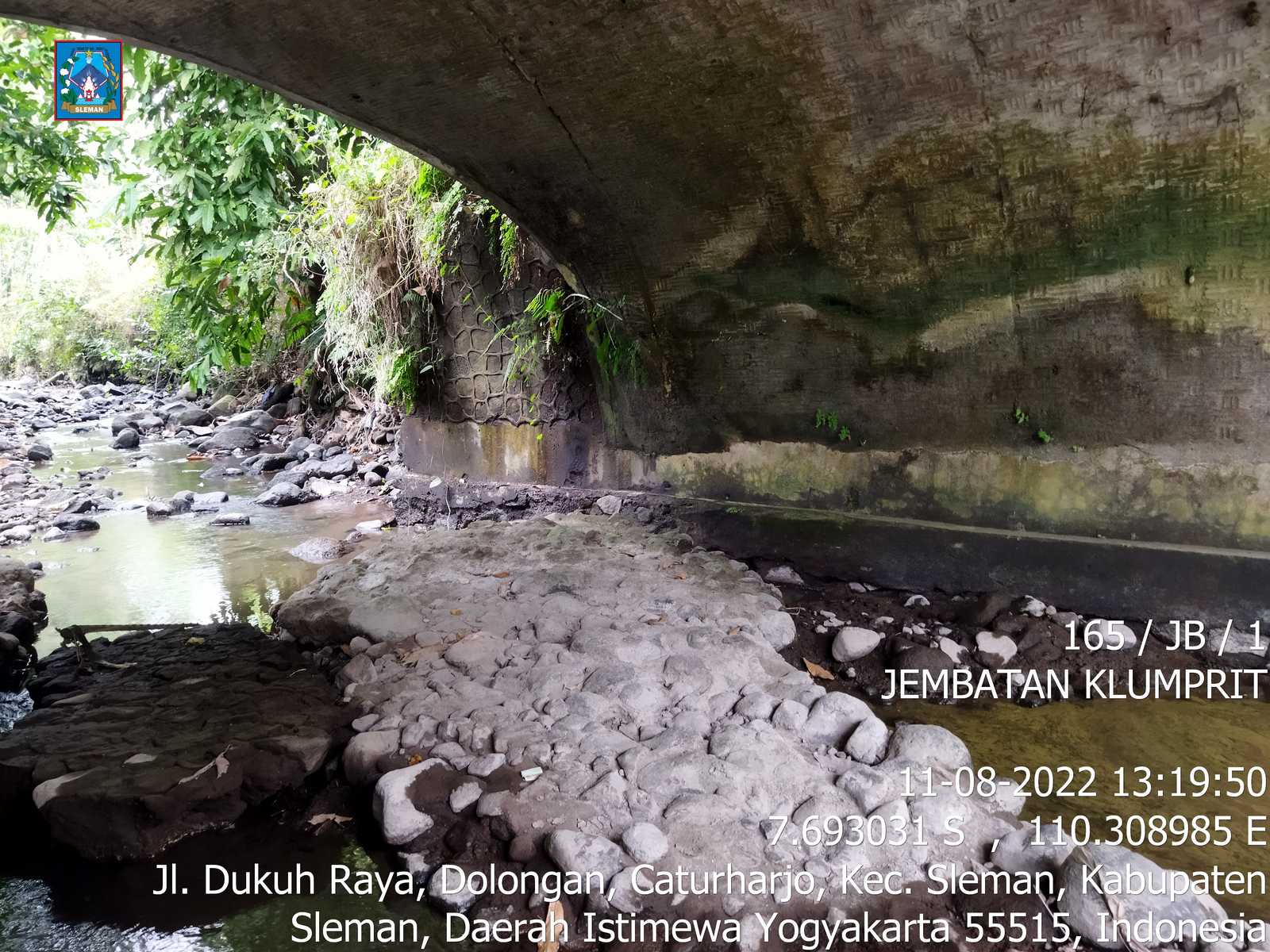

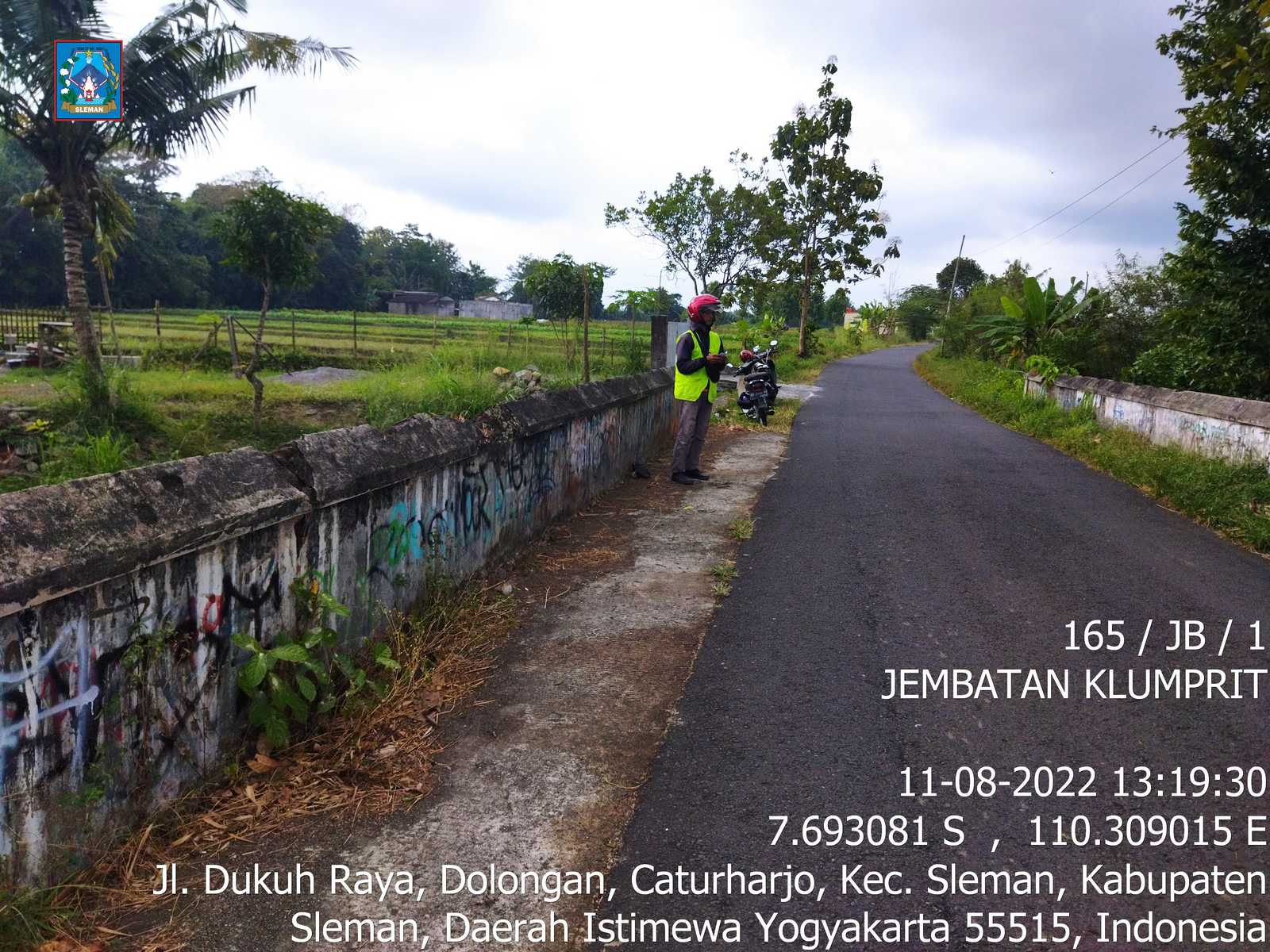

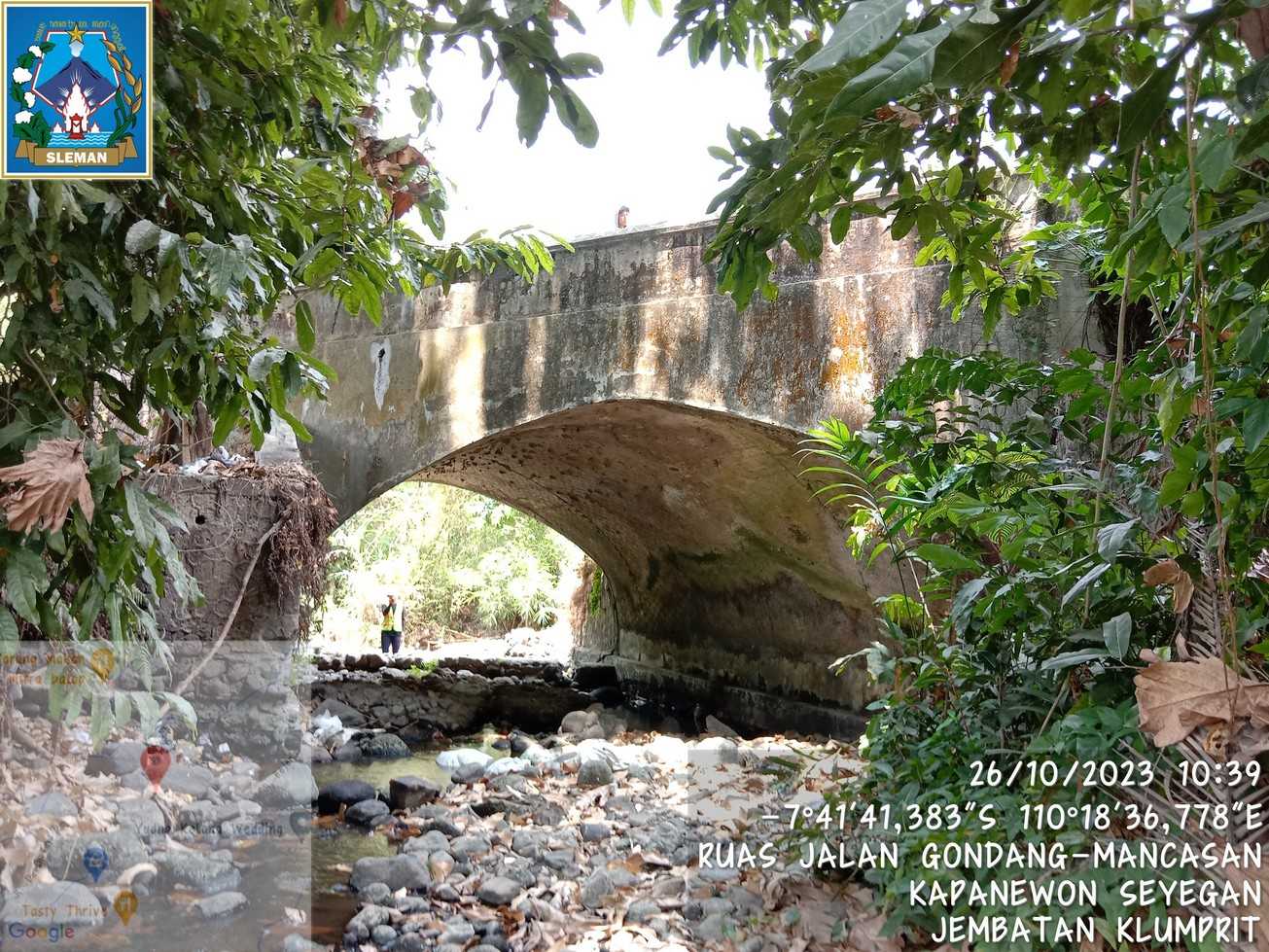

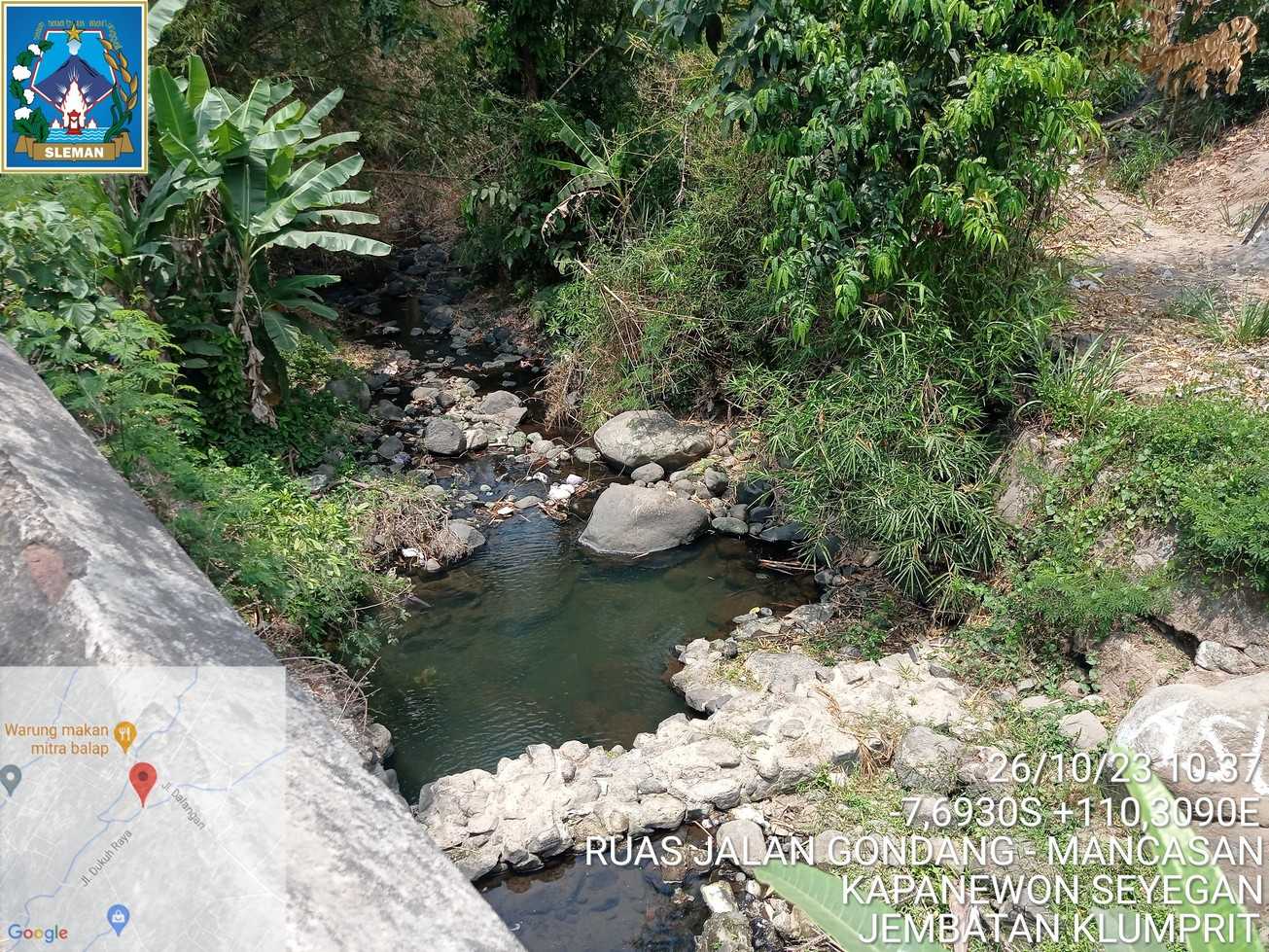

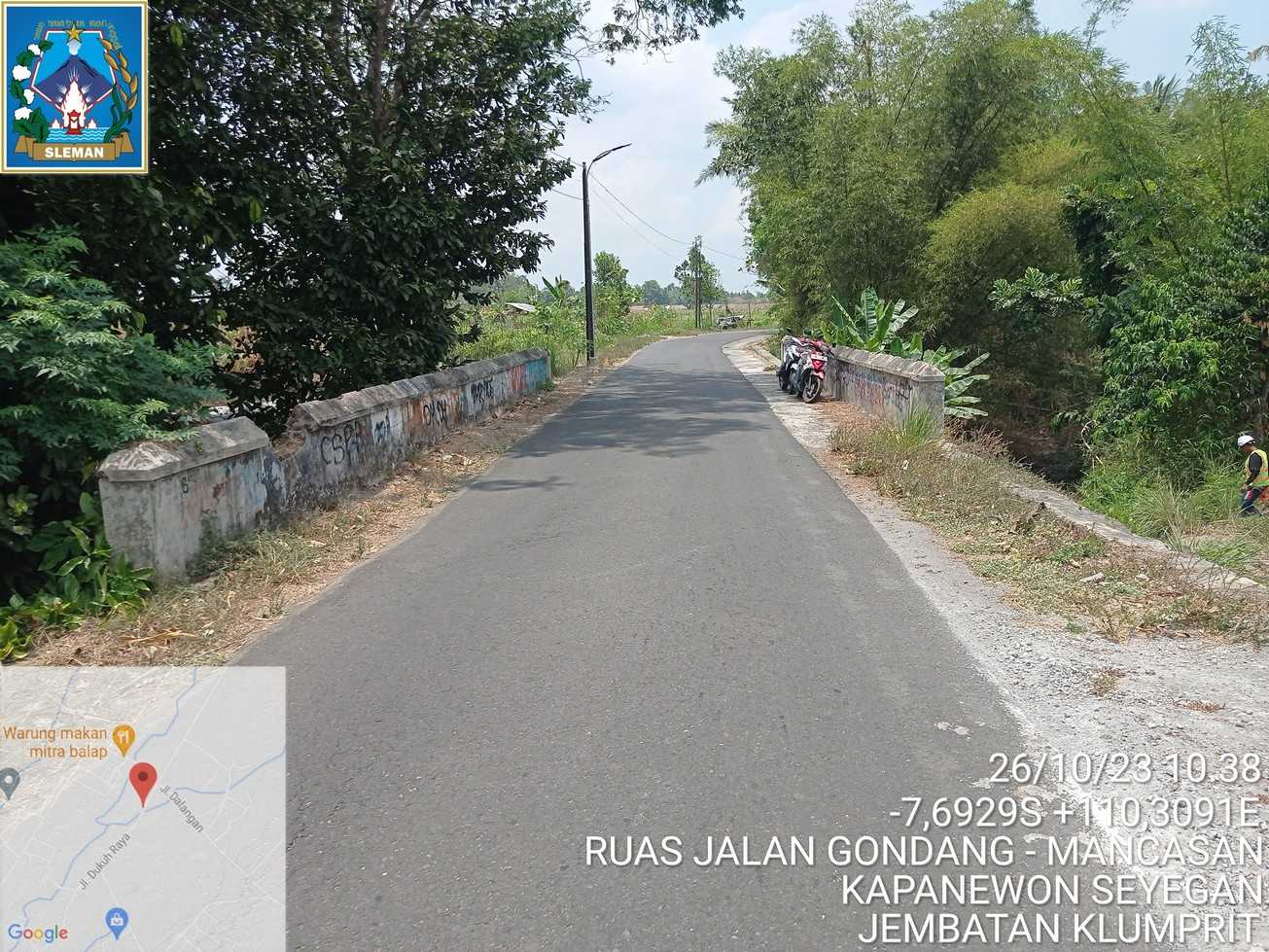

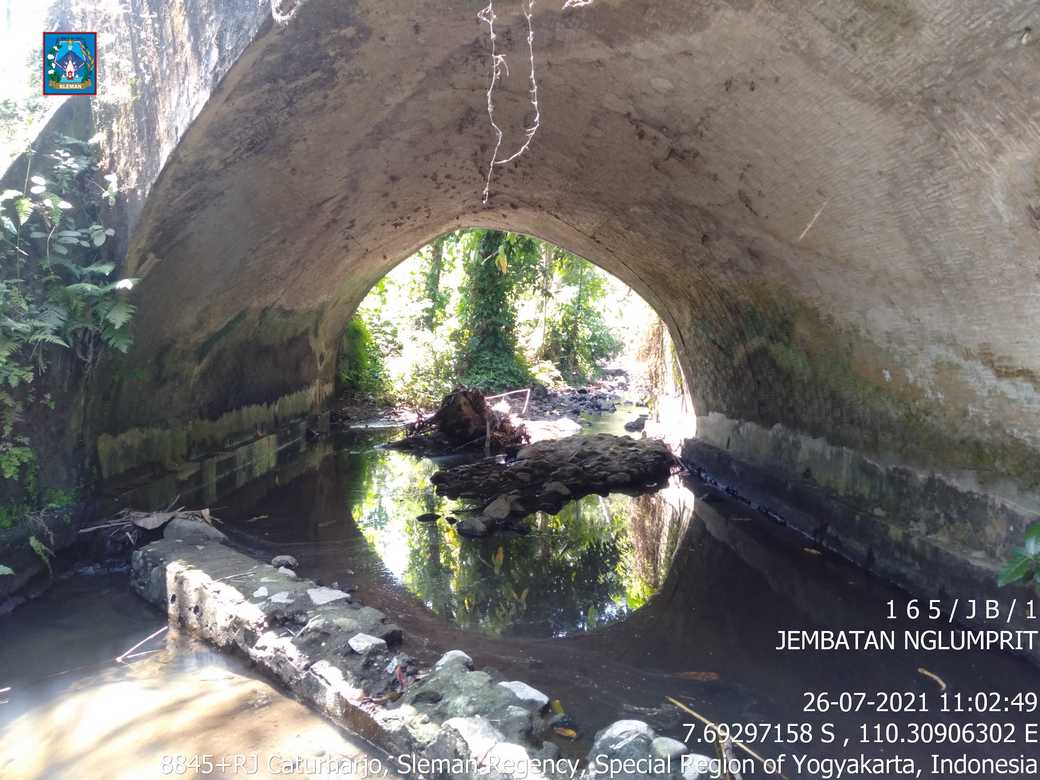

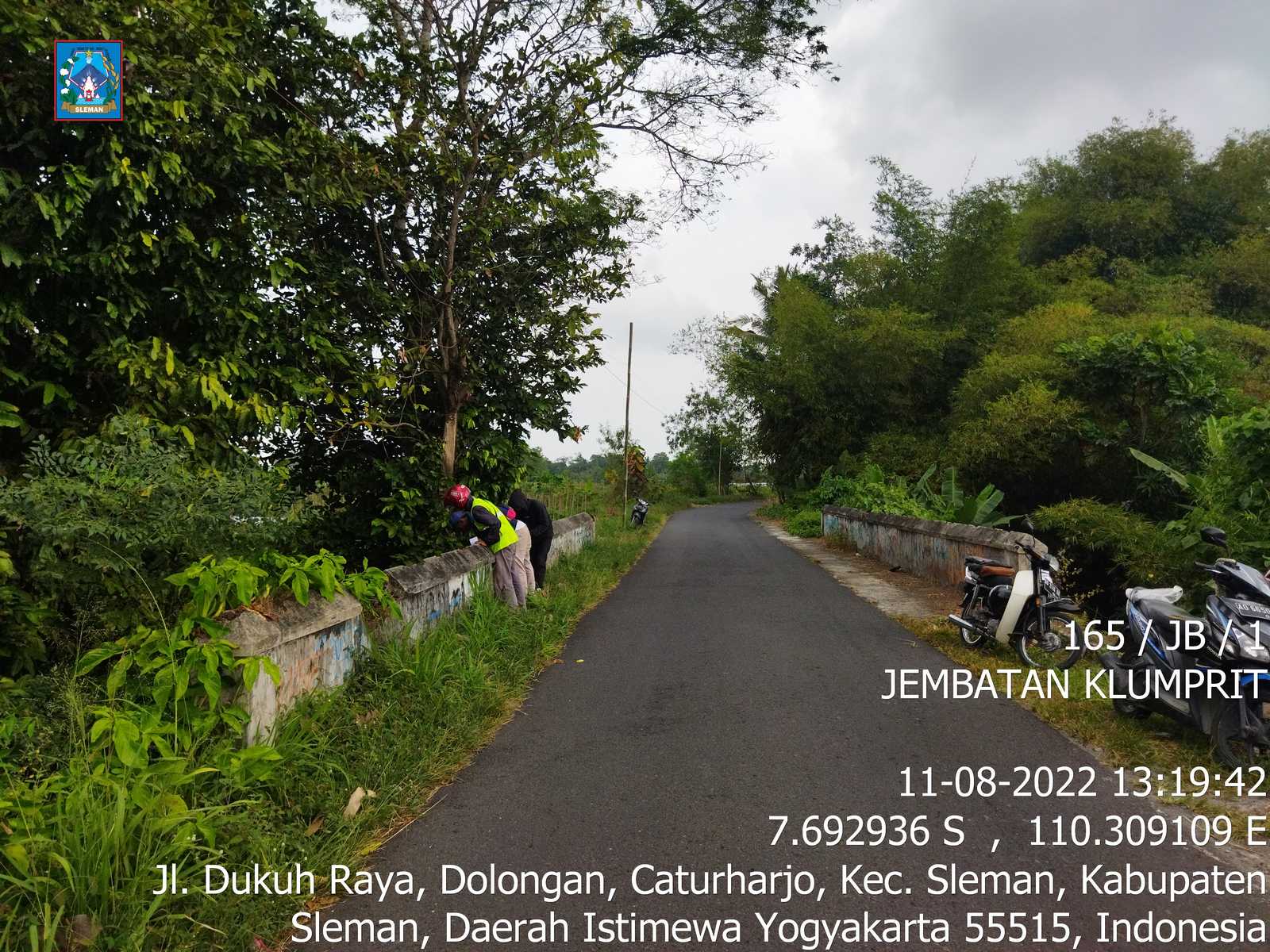

Foto
