Dimensi |
| Panjang |
4.4 m |
4.4 m |
4.4 m |
| Lebar |
7.4 m |
7.4 m |
7.4 m |
| Bentang |
1 |
1 |
1 |
Struktur Bangunan Atas |
| Tipe |
Pelengkung |
Pelengkung |
Pelengkung |
| Bahan |
Beton bertulang, Pasangan bata, Beton bertulang |
Beton bertulang, Pasangan bata, Beton bertulang |
Beton bertulang, Pasangan bata, Beton bertulang |
| Kondisi |
2 |
3 |
2 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
1 |
Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
3 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
2 (Rusak Sedang) |
| Kerusakan |

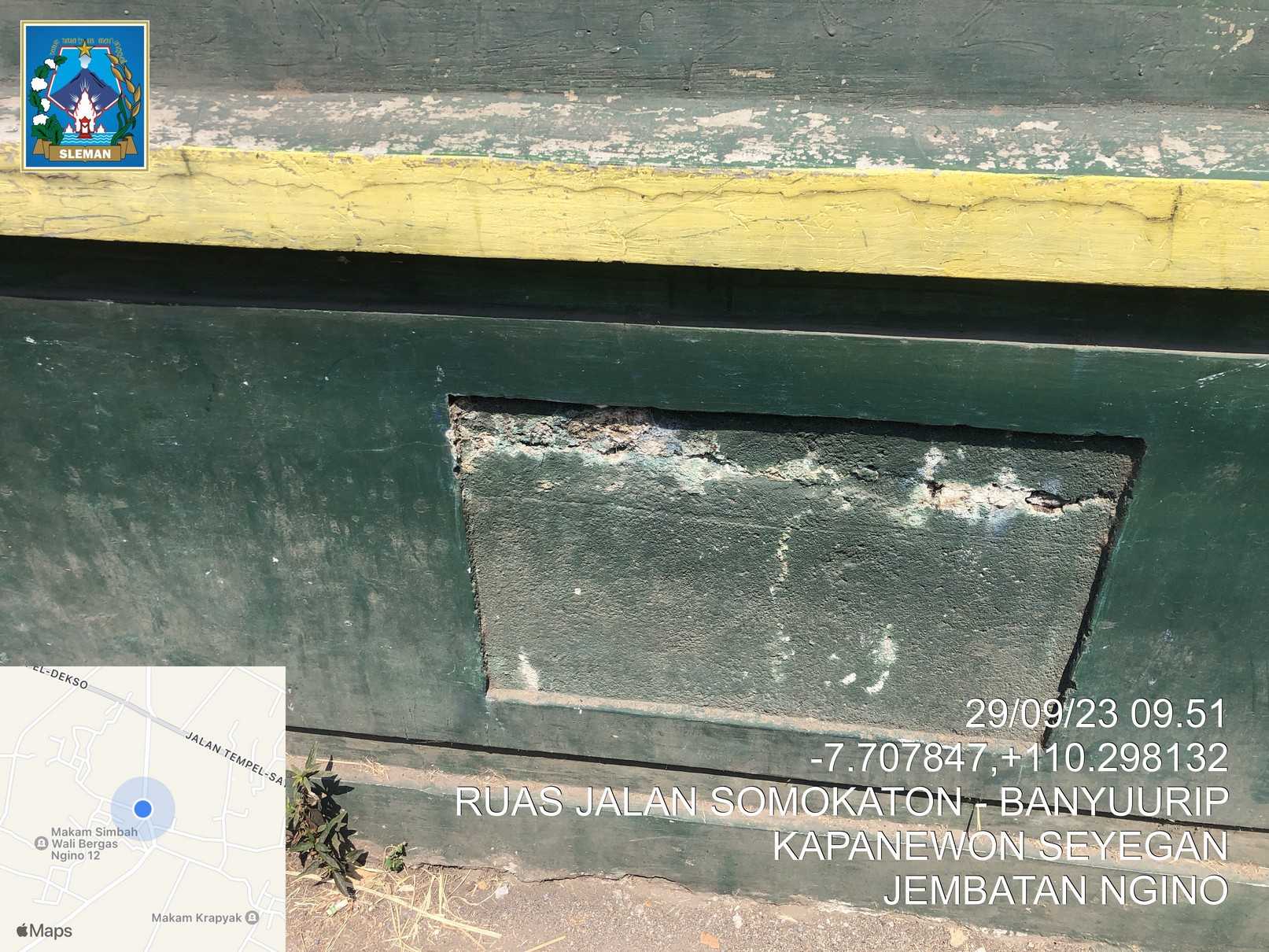

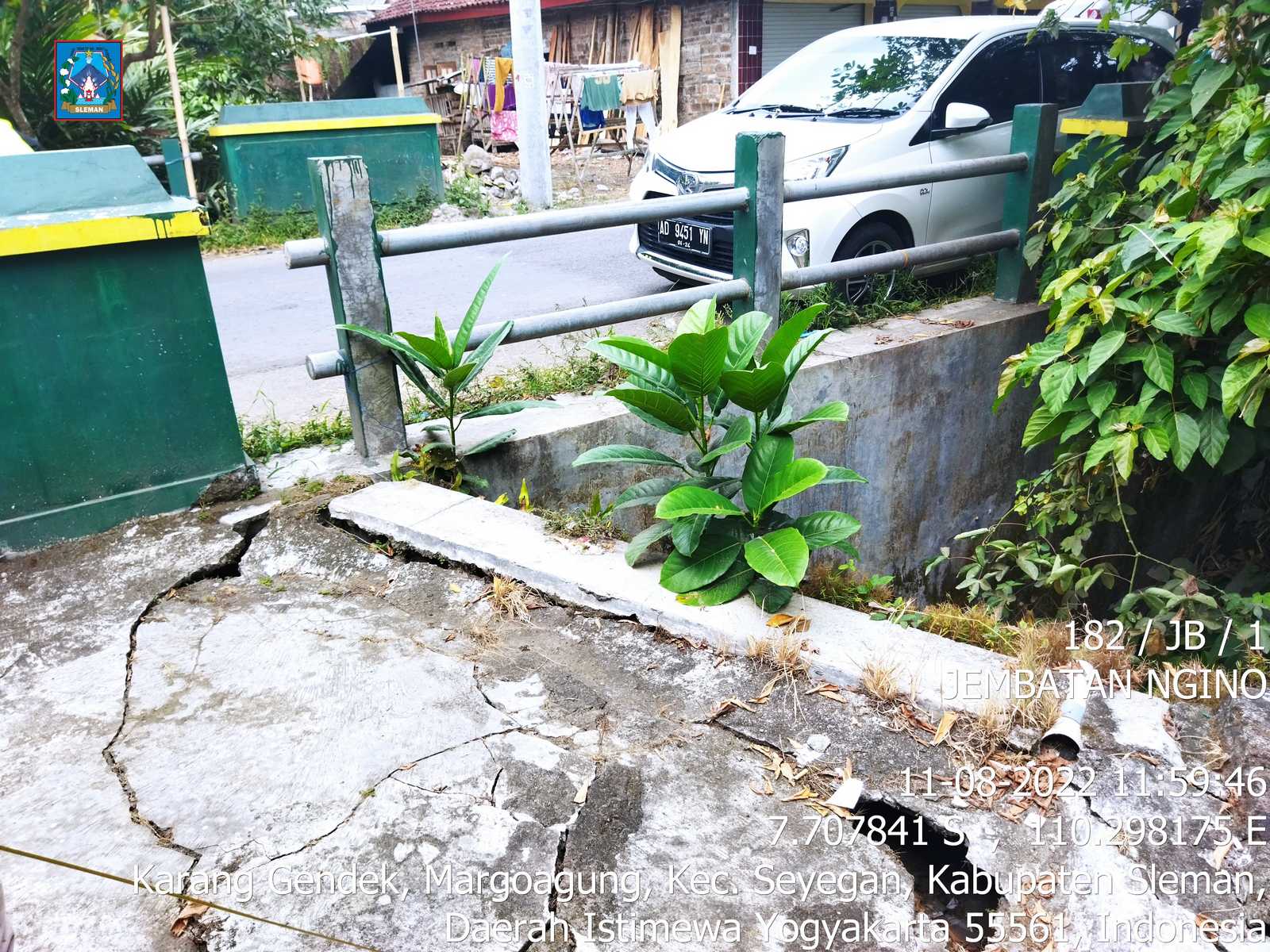

Penurunan mutu pasangan bata pada abutment dan lengkung jembatan lama,Lapis aspal permukaan retak dan cat mengelupas |
Penurunan mutu/retak/tulangan berkarat pada bangunan pelengkung ,Penurunan mutu/scouring pada bangunan kepala jembatan |
Penurunan mutu/retak/tulangan berkarat pada bangunan pelengkung ,Penurunan mutu/scouring pada bangunan kepala jembatan |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Pemeliharaan Berkala |
