Detail Jembatan

Detail Jembatan

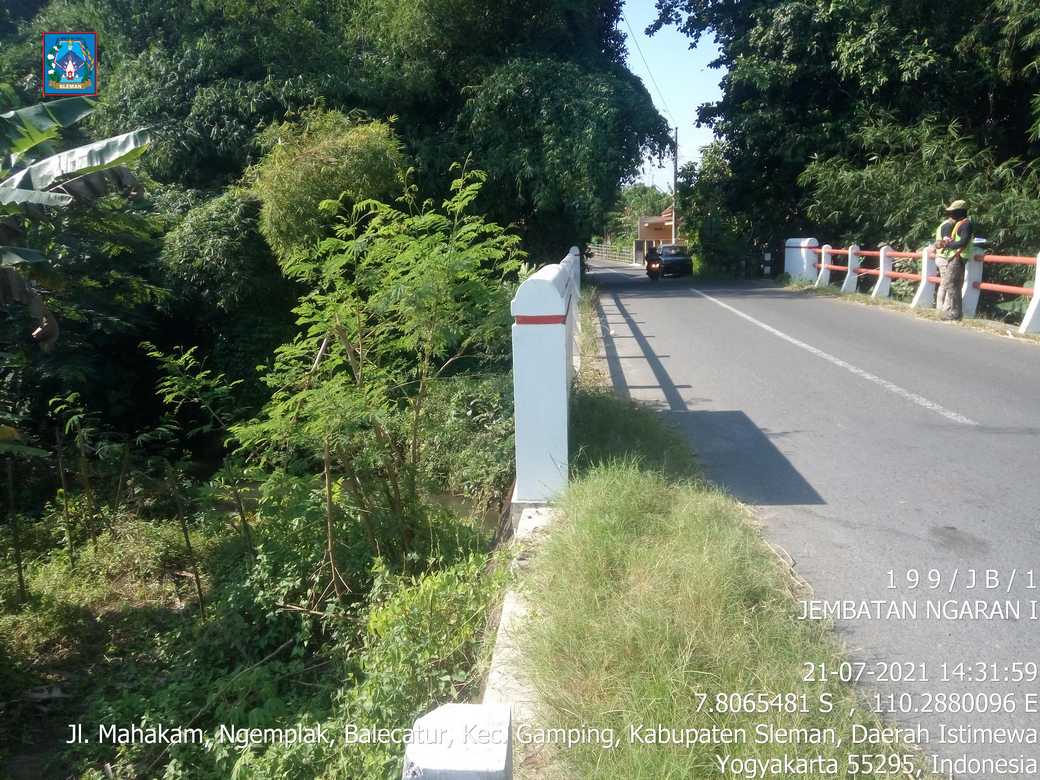

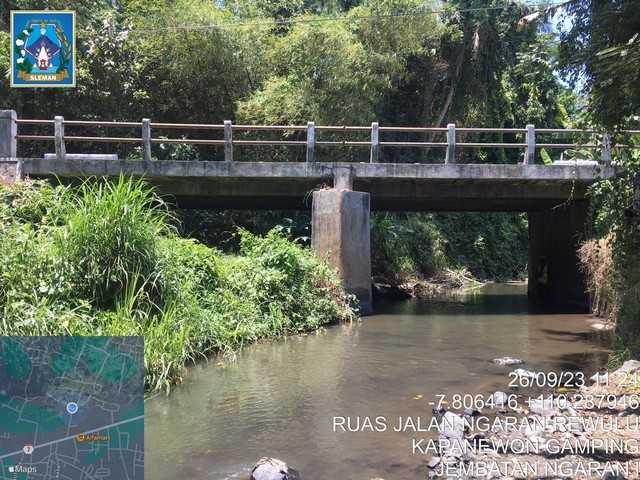

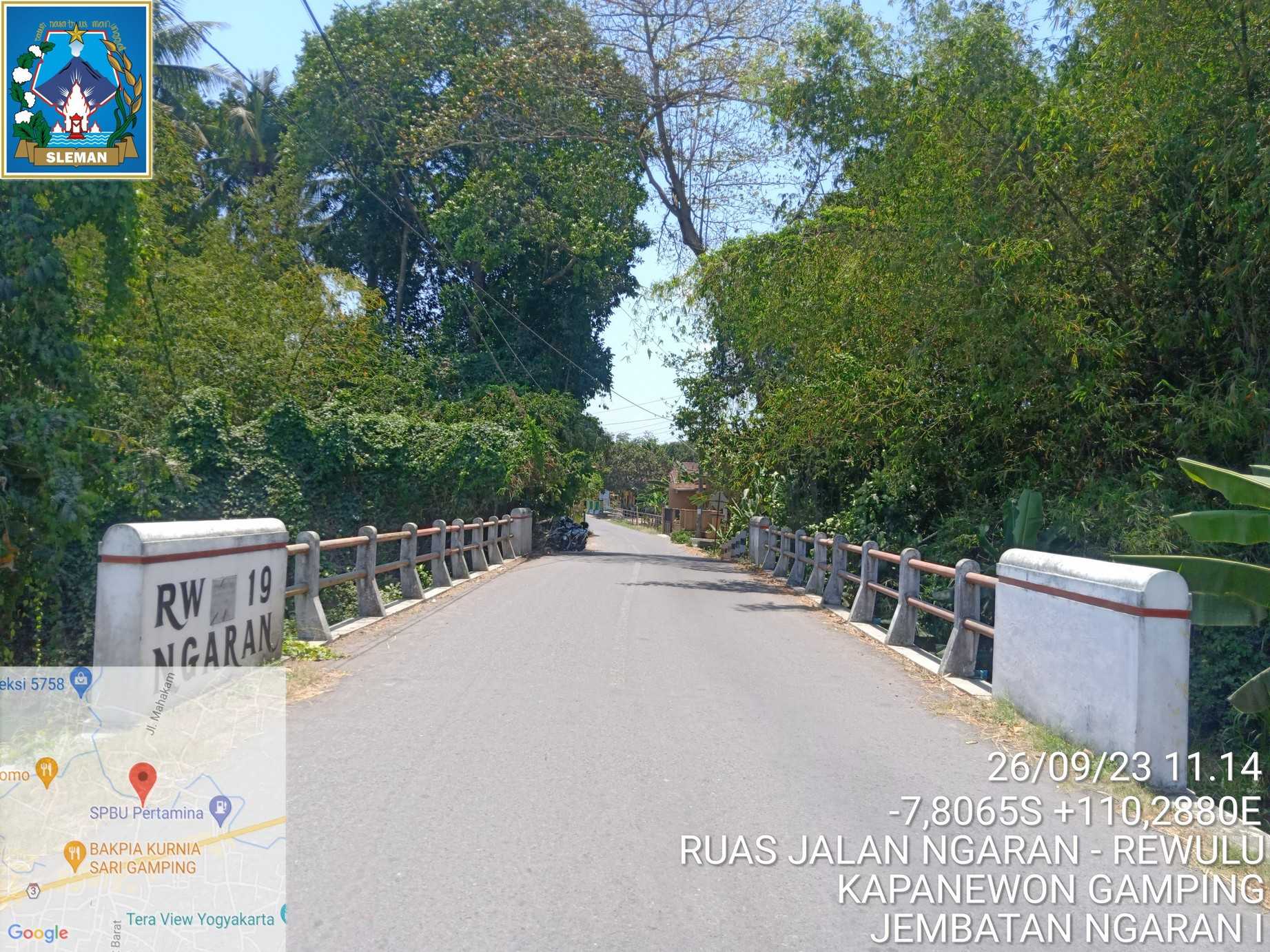

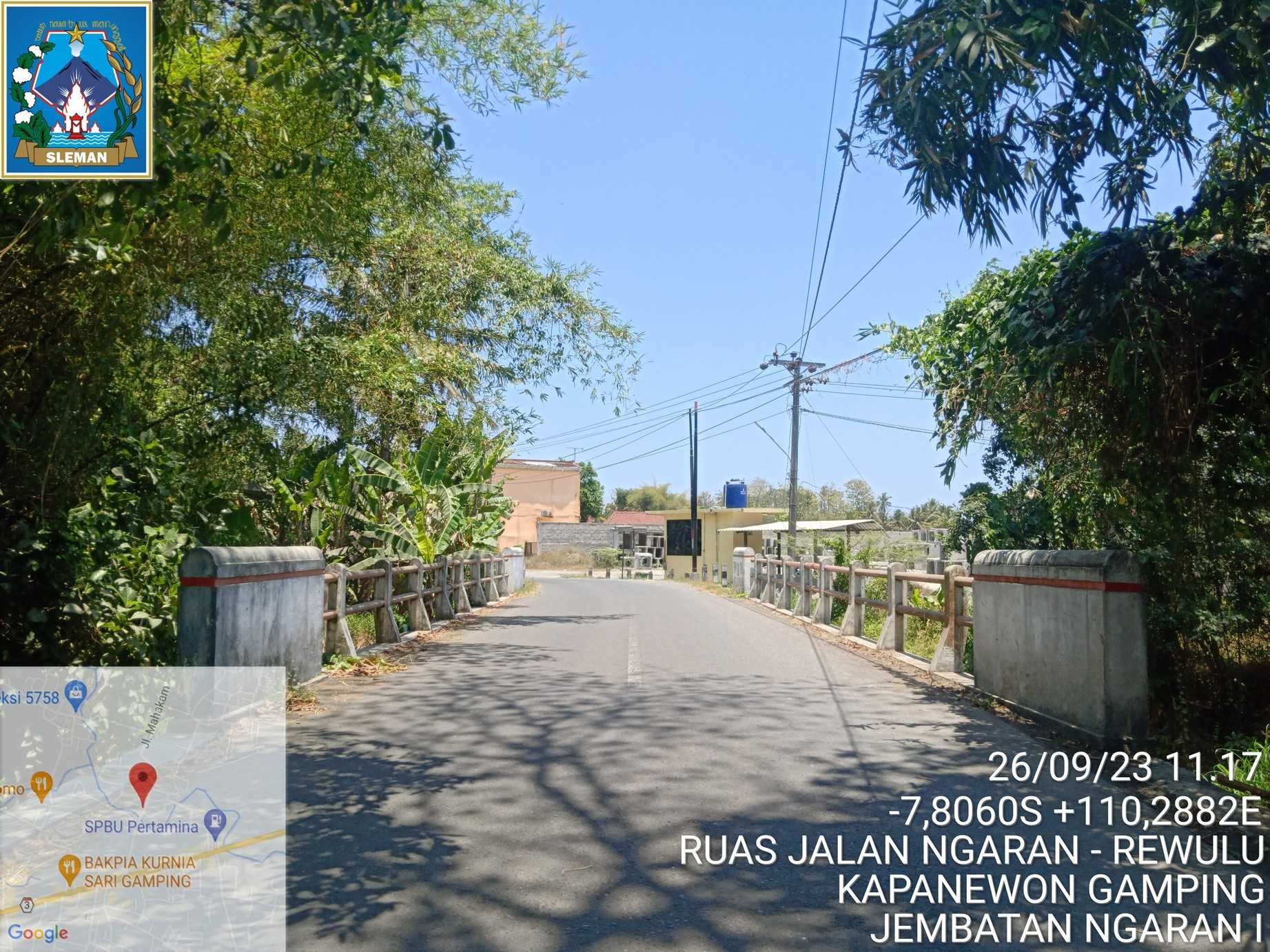

NGARAN I

Info

Nama Ruas Jalan199 - NGARAN - REWULU
No. JembatanKB.34.0004.0199.001

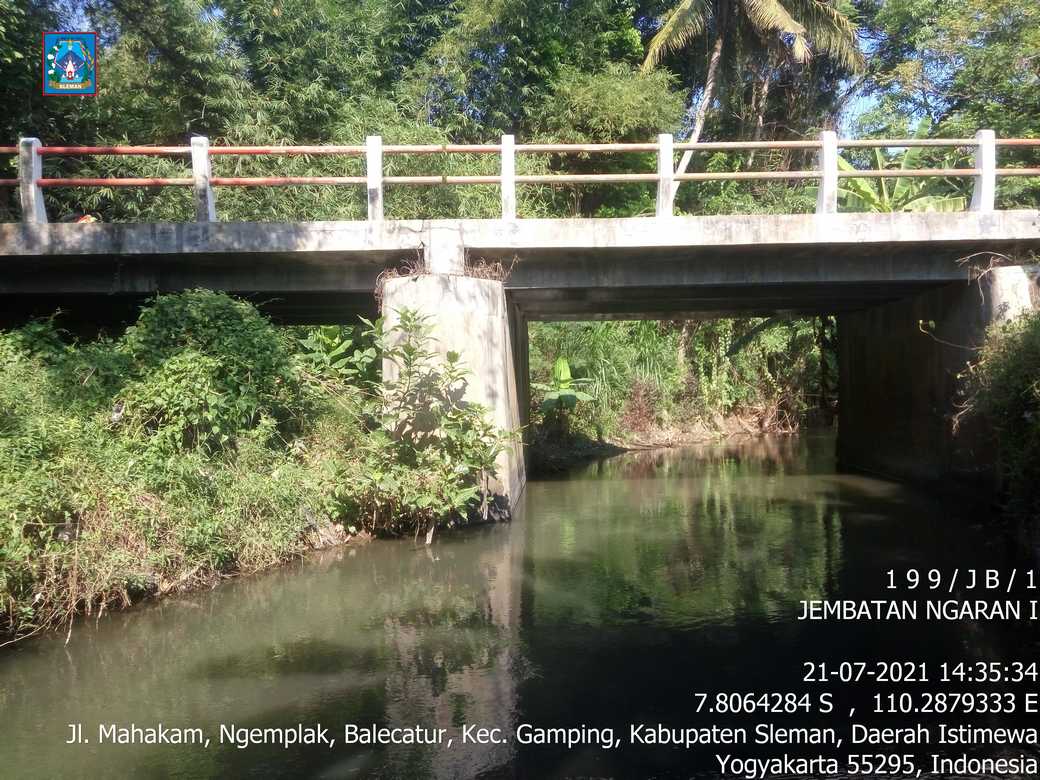

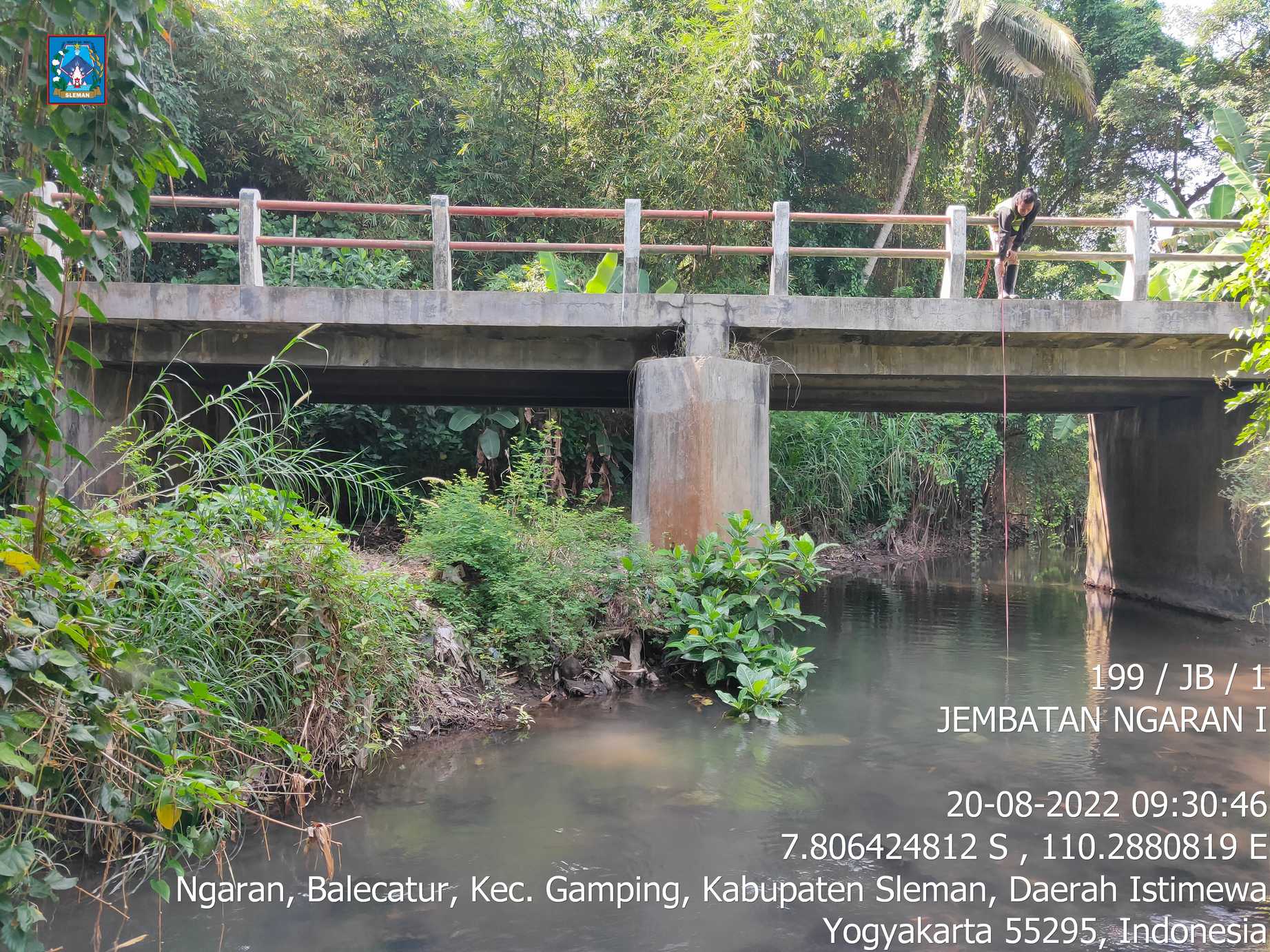

Nama JembatanNGARAN I

Lokasi

KapanewonGamping
kmpost
Koordinat-7.806425, 110.288082

# 2021 2022 2023

Dimensi

Panjang 15.05 m 15.05 m 15.05 m
Lebar 6.5 m 6.5 m 6.5 m
Bentang 2 2 2

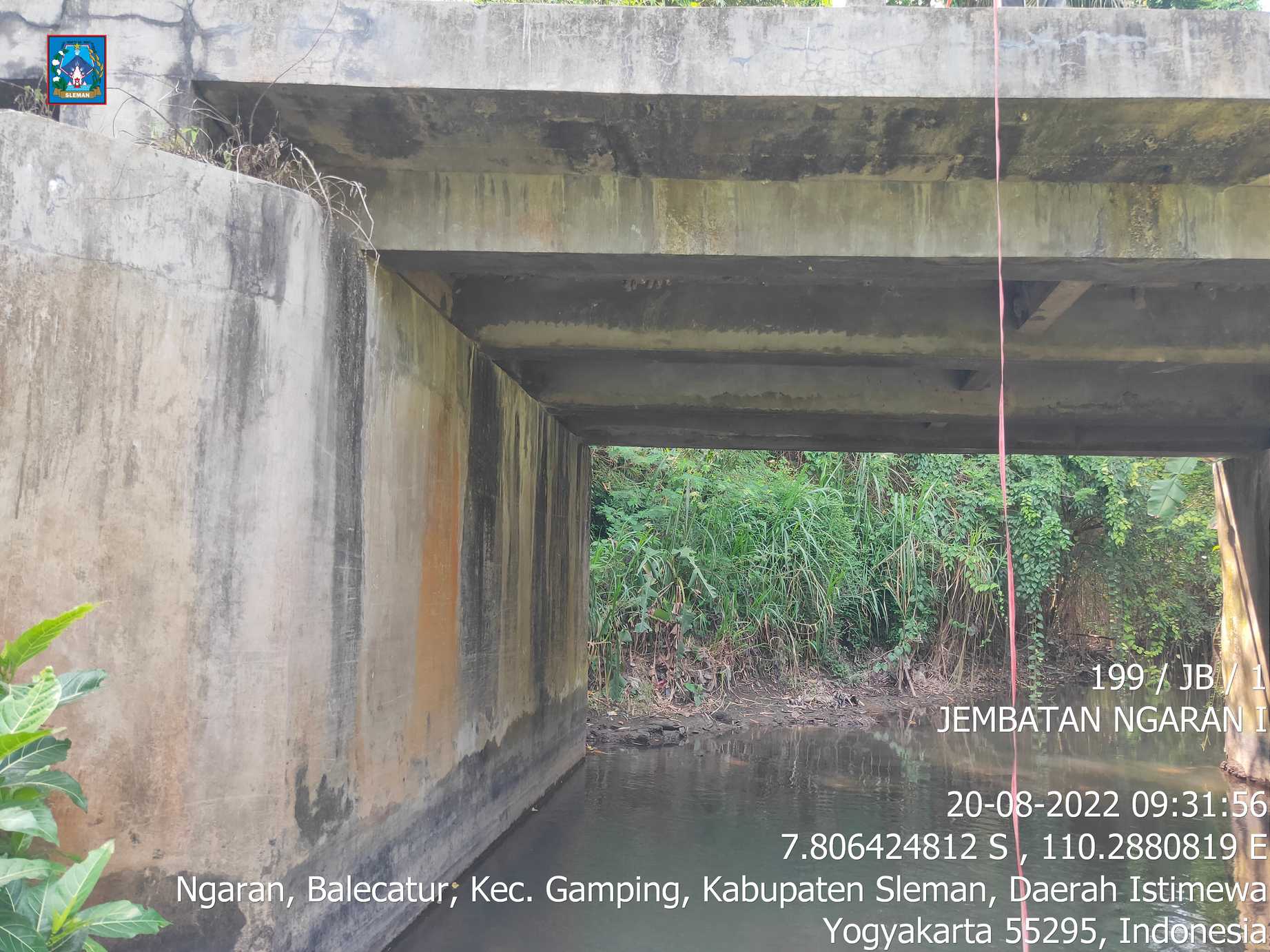

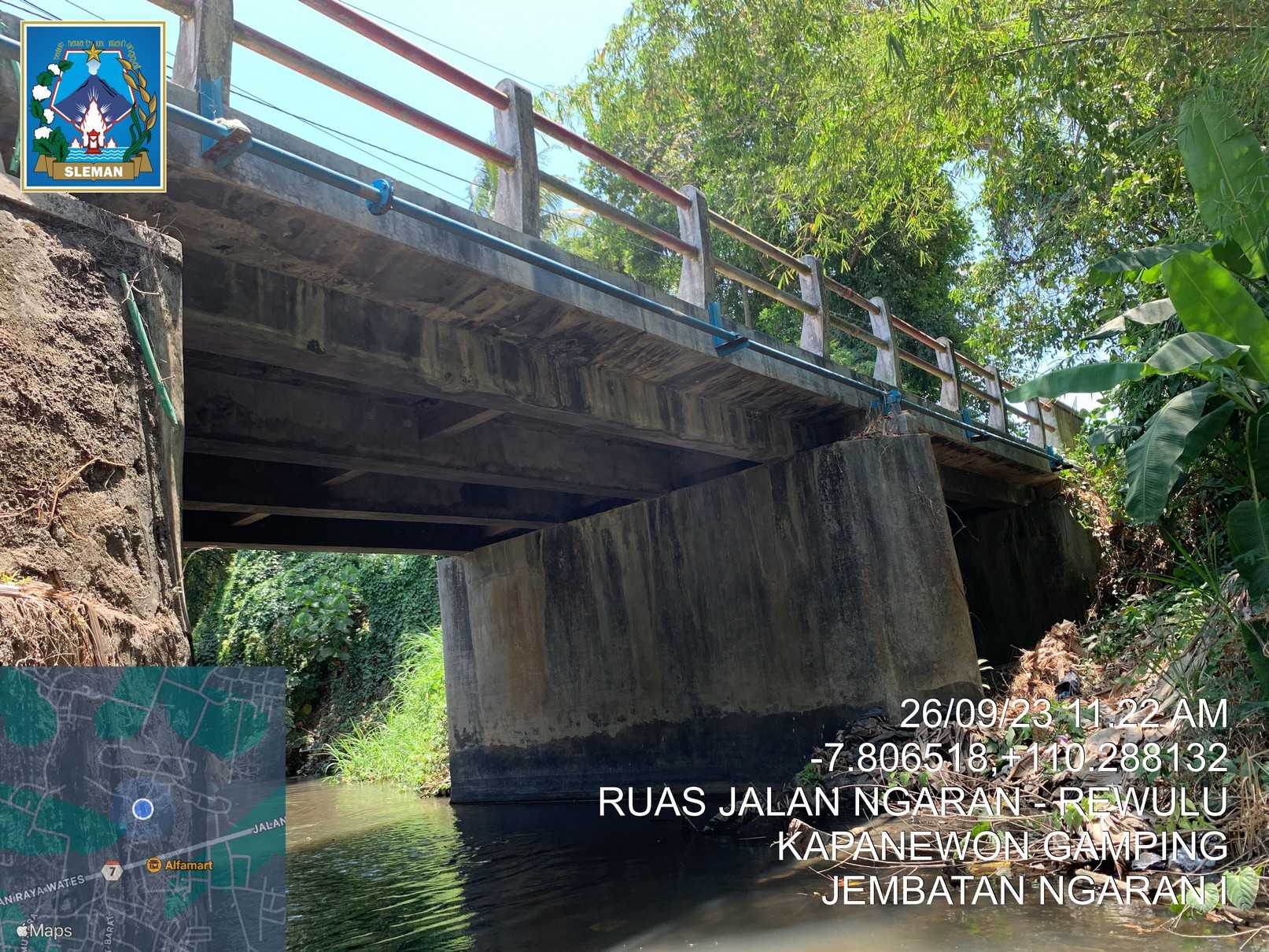

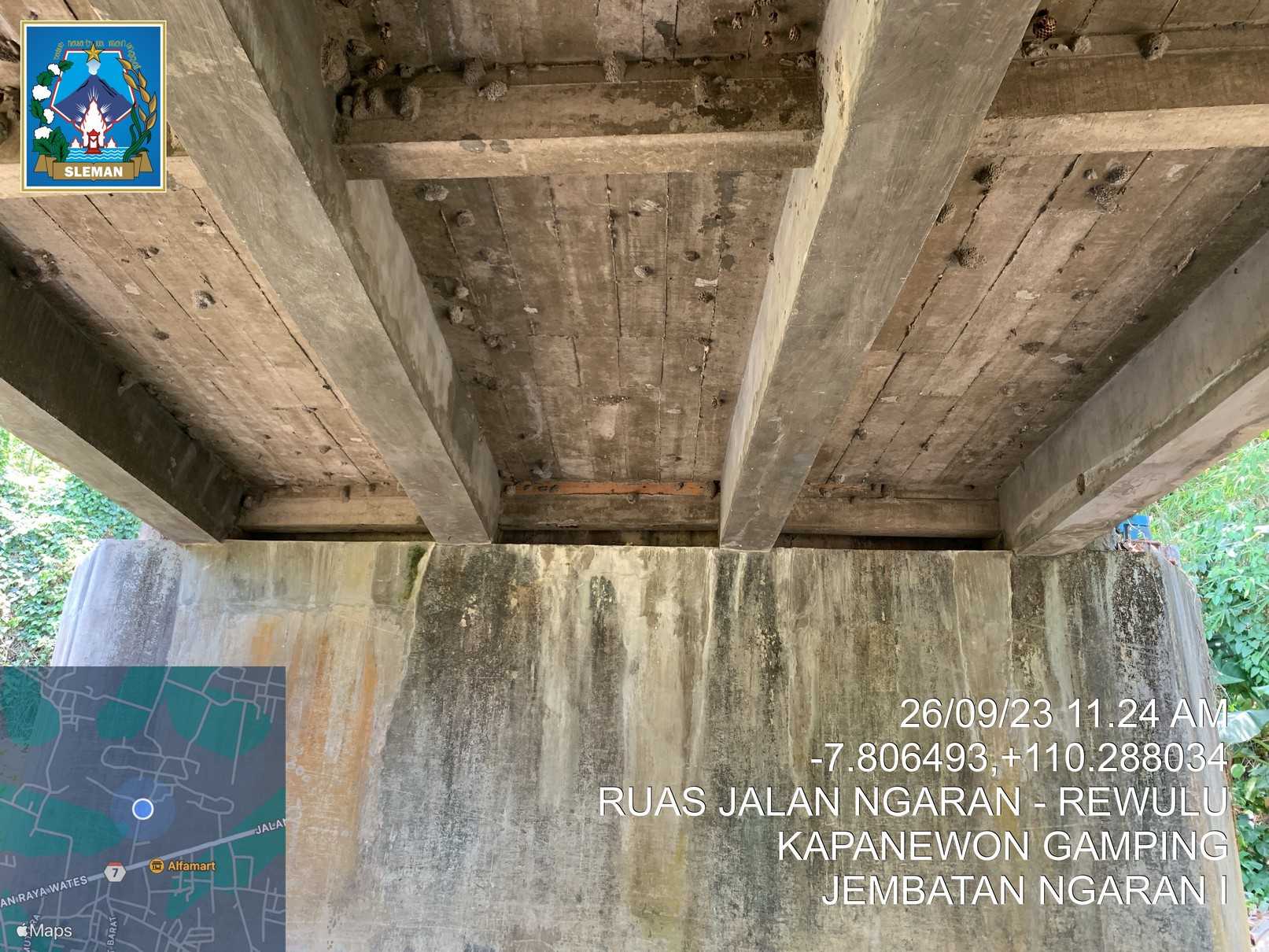

Struktur Bangunan Atas

Tipe Gelagar Gelagar Gelagar
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 2

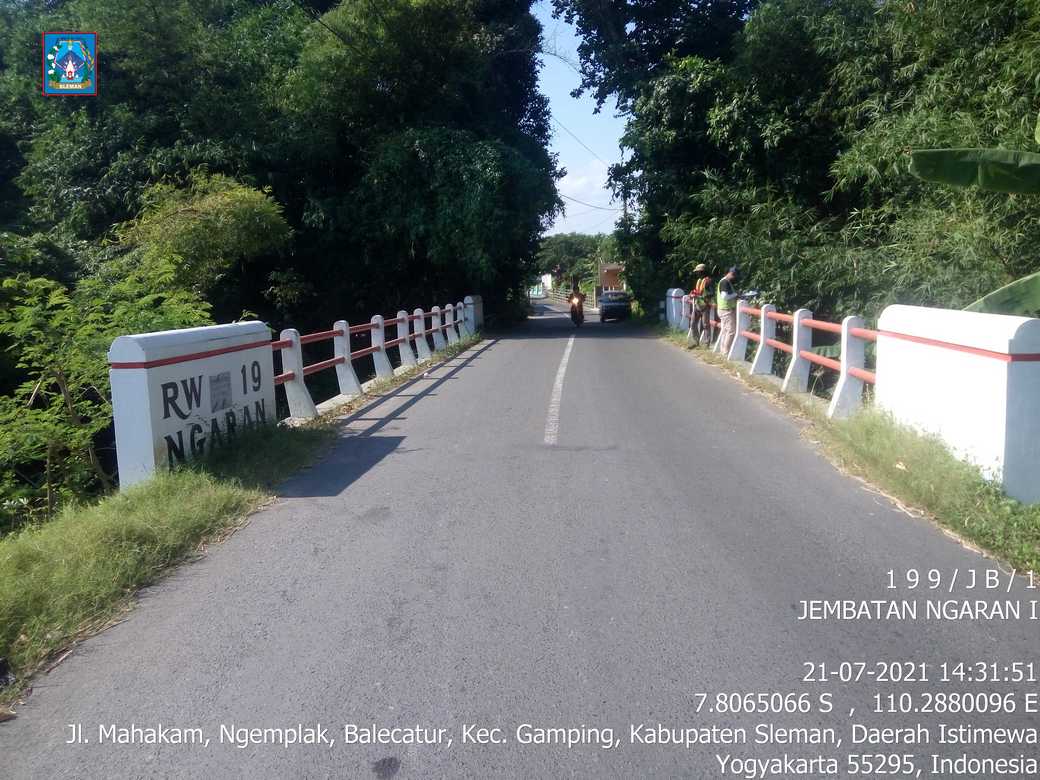

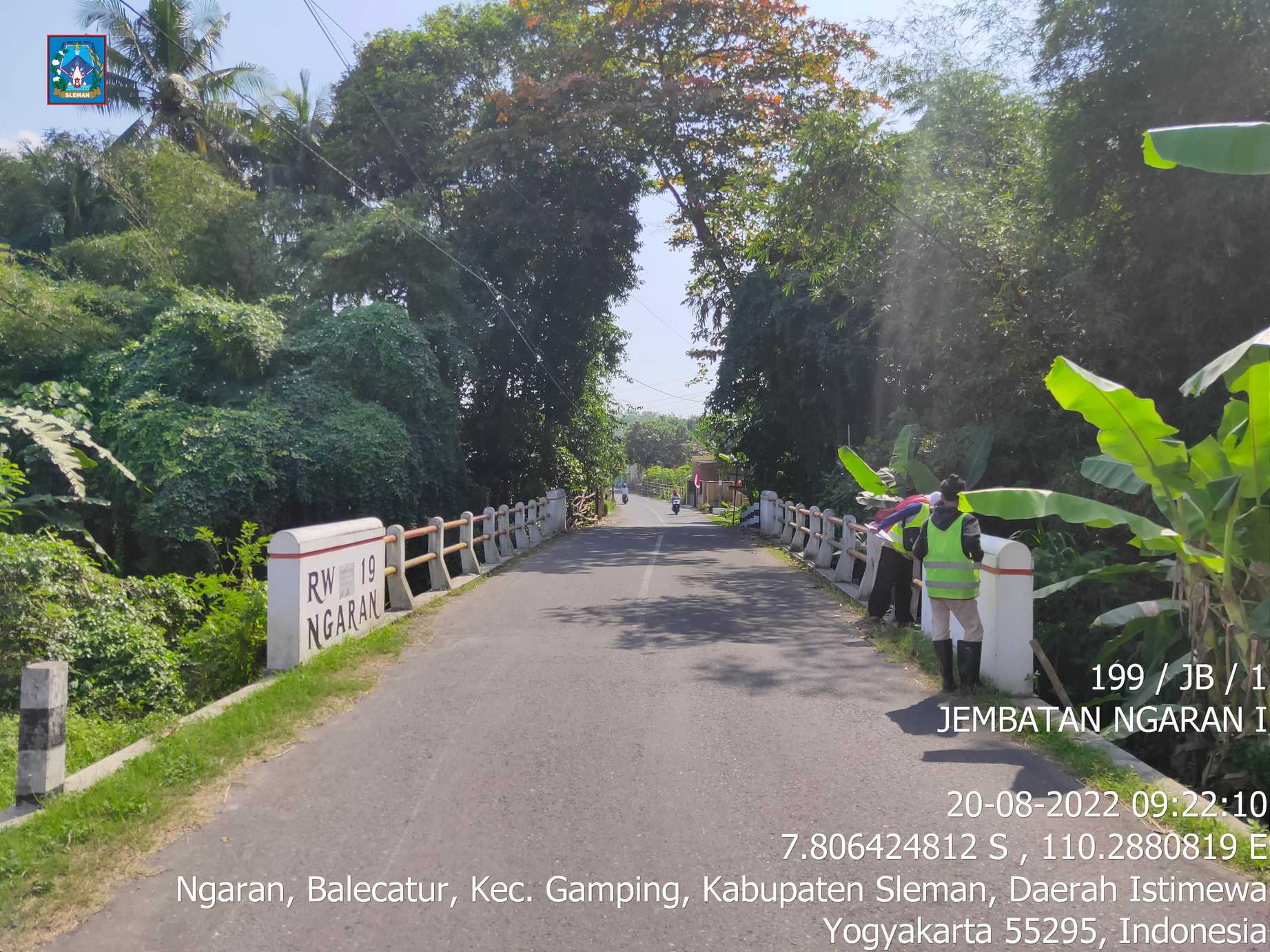

Lantai

Bahan 1 Beton bertulang Beton bertulang Beton bertulang
Bahan 2 Aspal Aspal Aspal
Kondisi 1 1 1

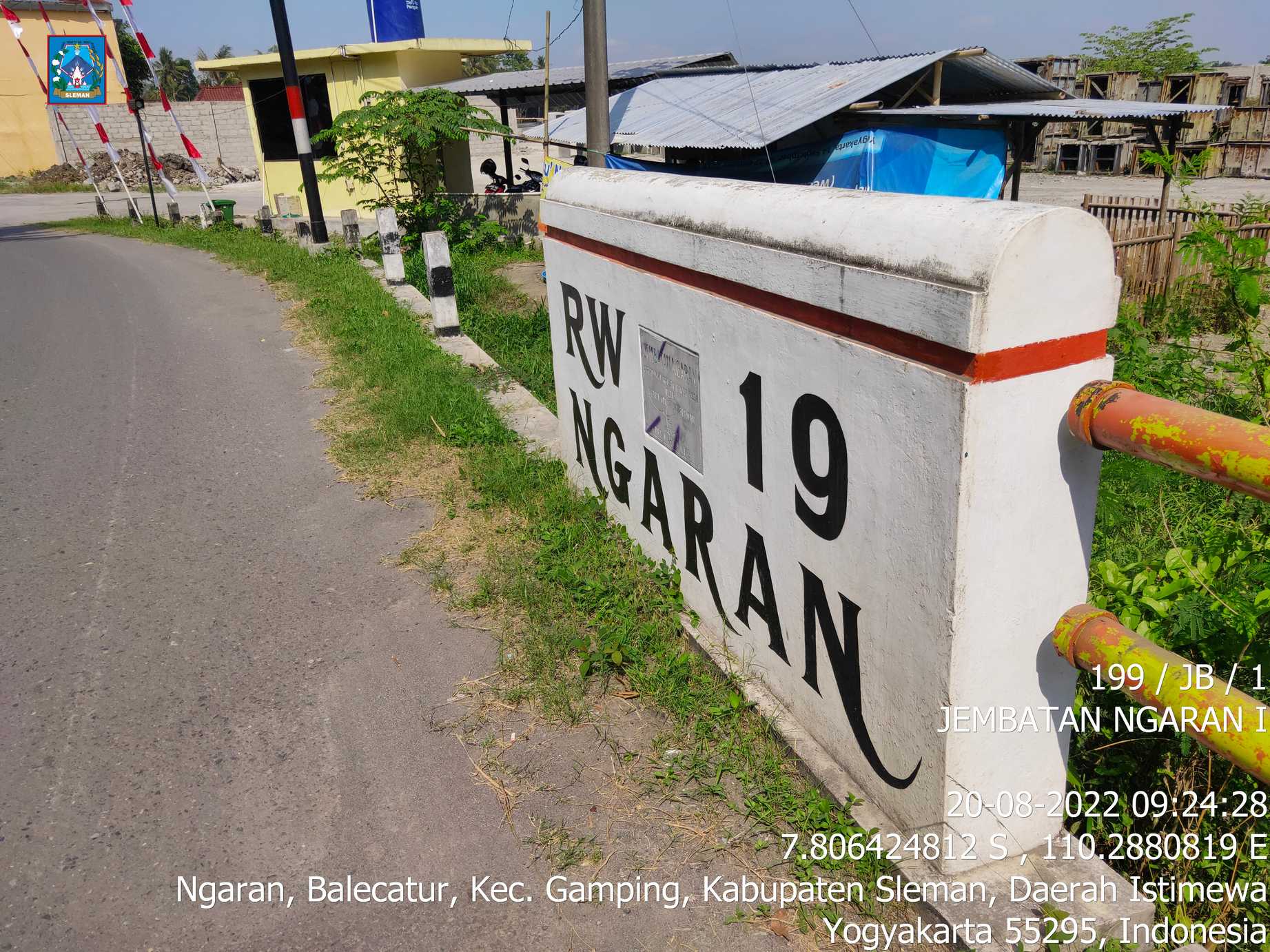

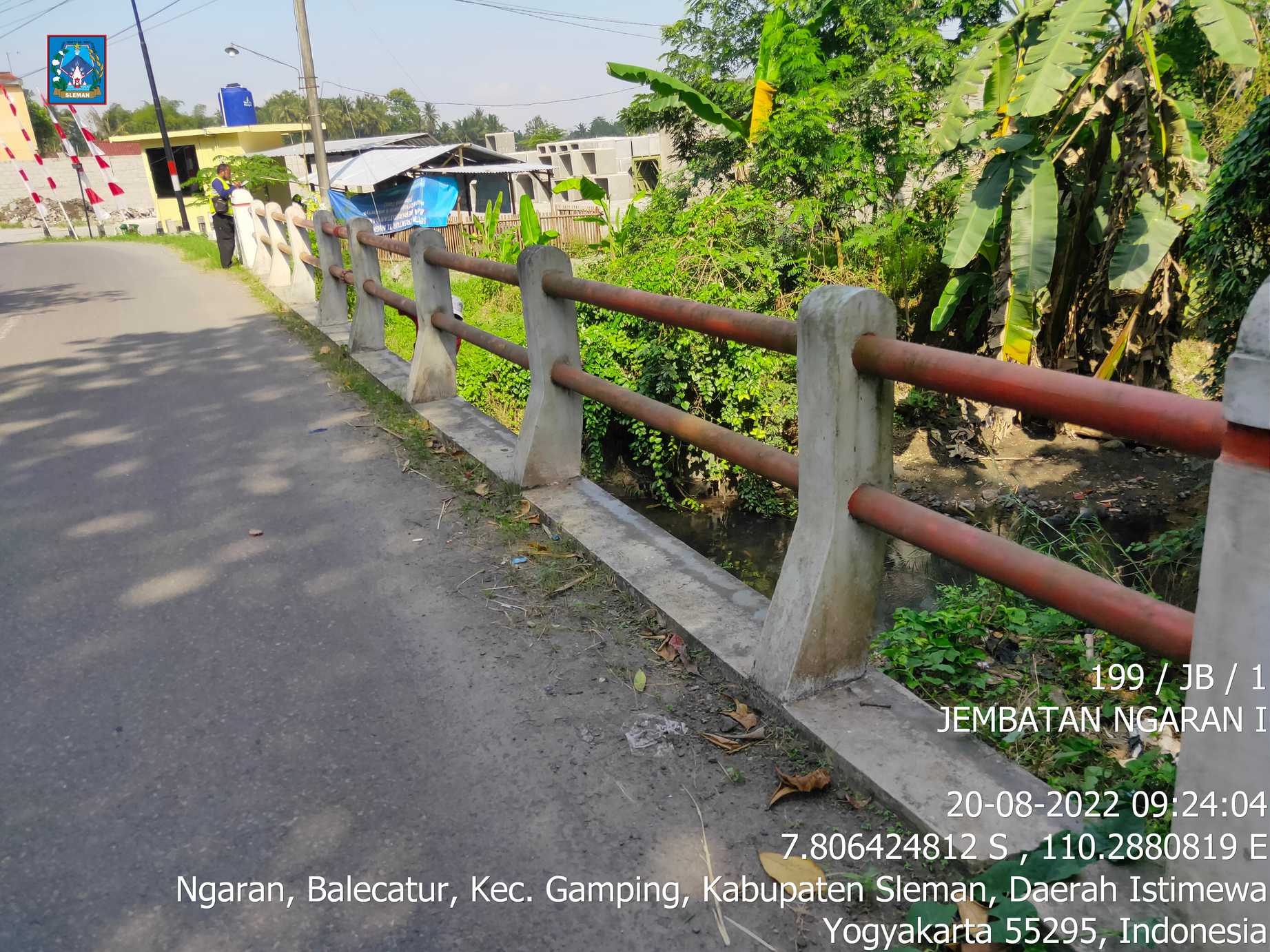

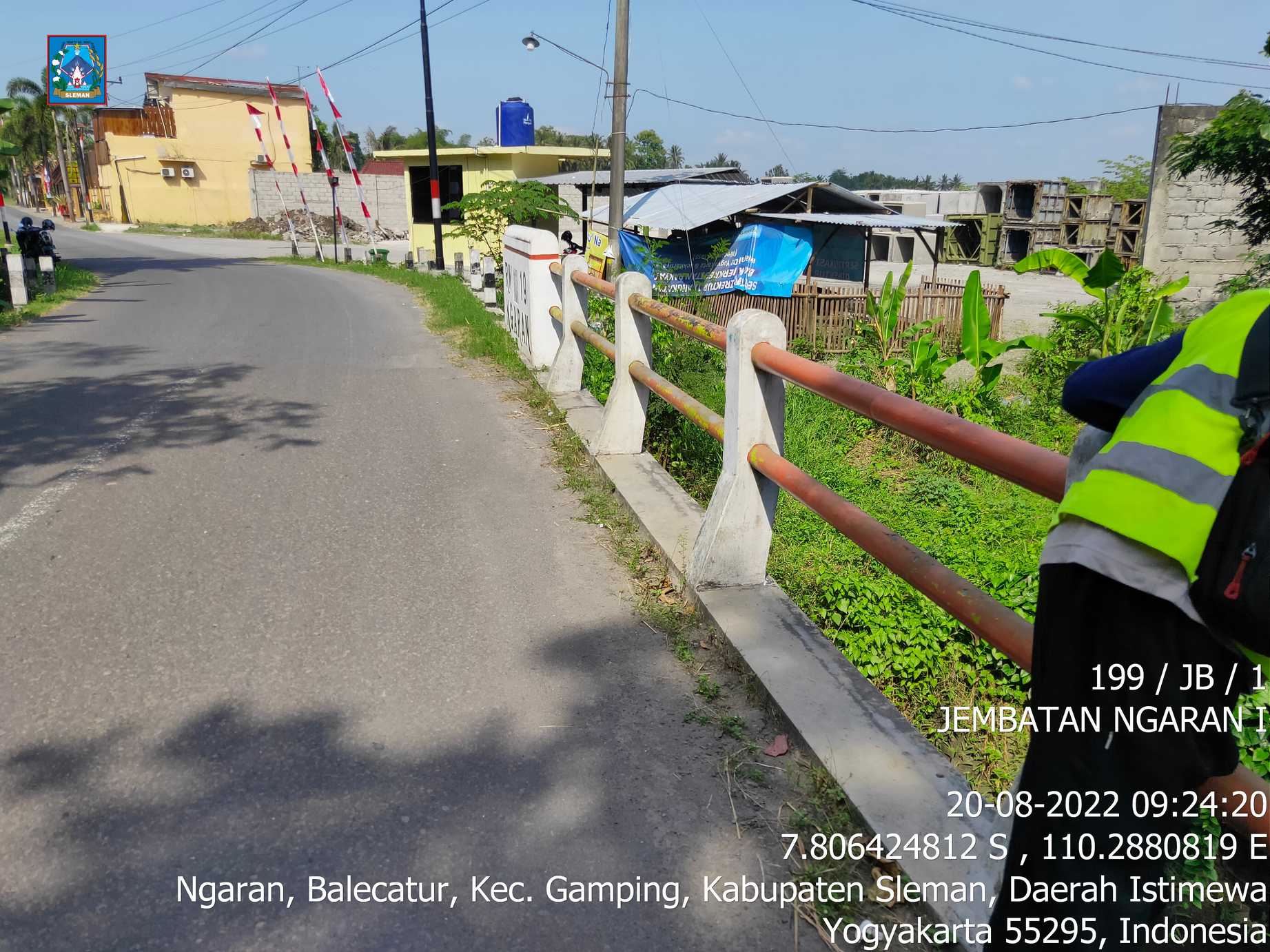

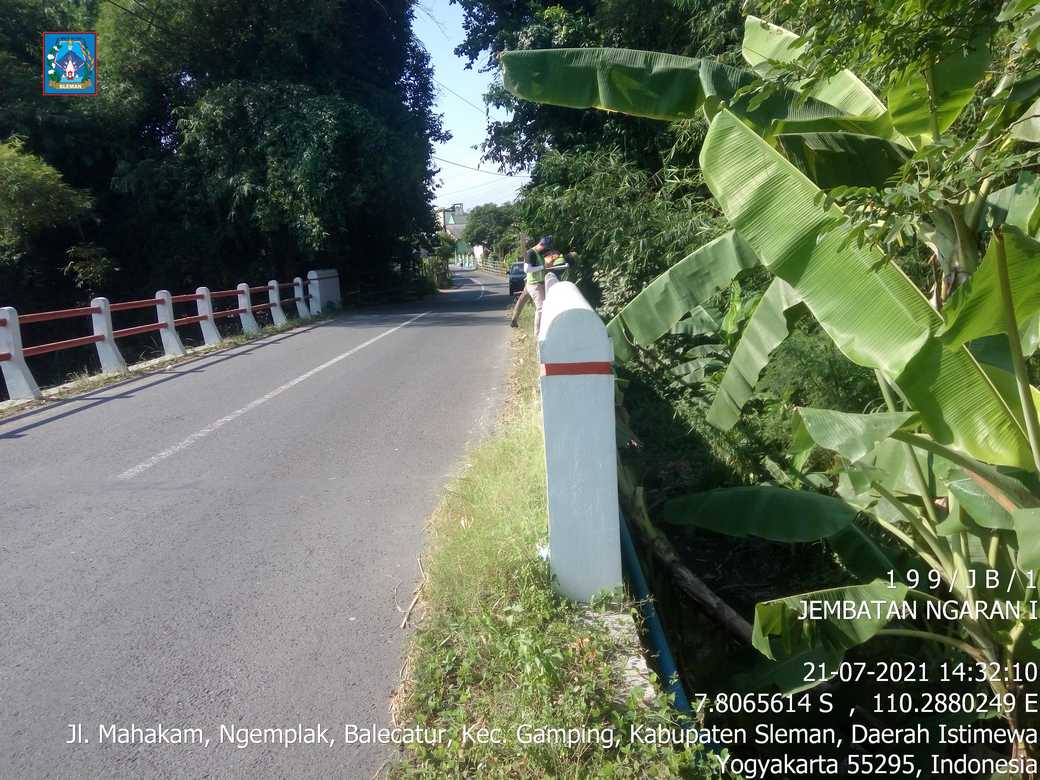

Sandaran

Bahan 1 Beton bertulang Beton bertulang Beton bertulang
Bahan 2 Pipa baja diisi beton Pipa baja diisi beton Pipa baja diisi beton
Kondisi 1 1 1

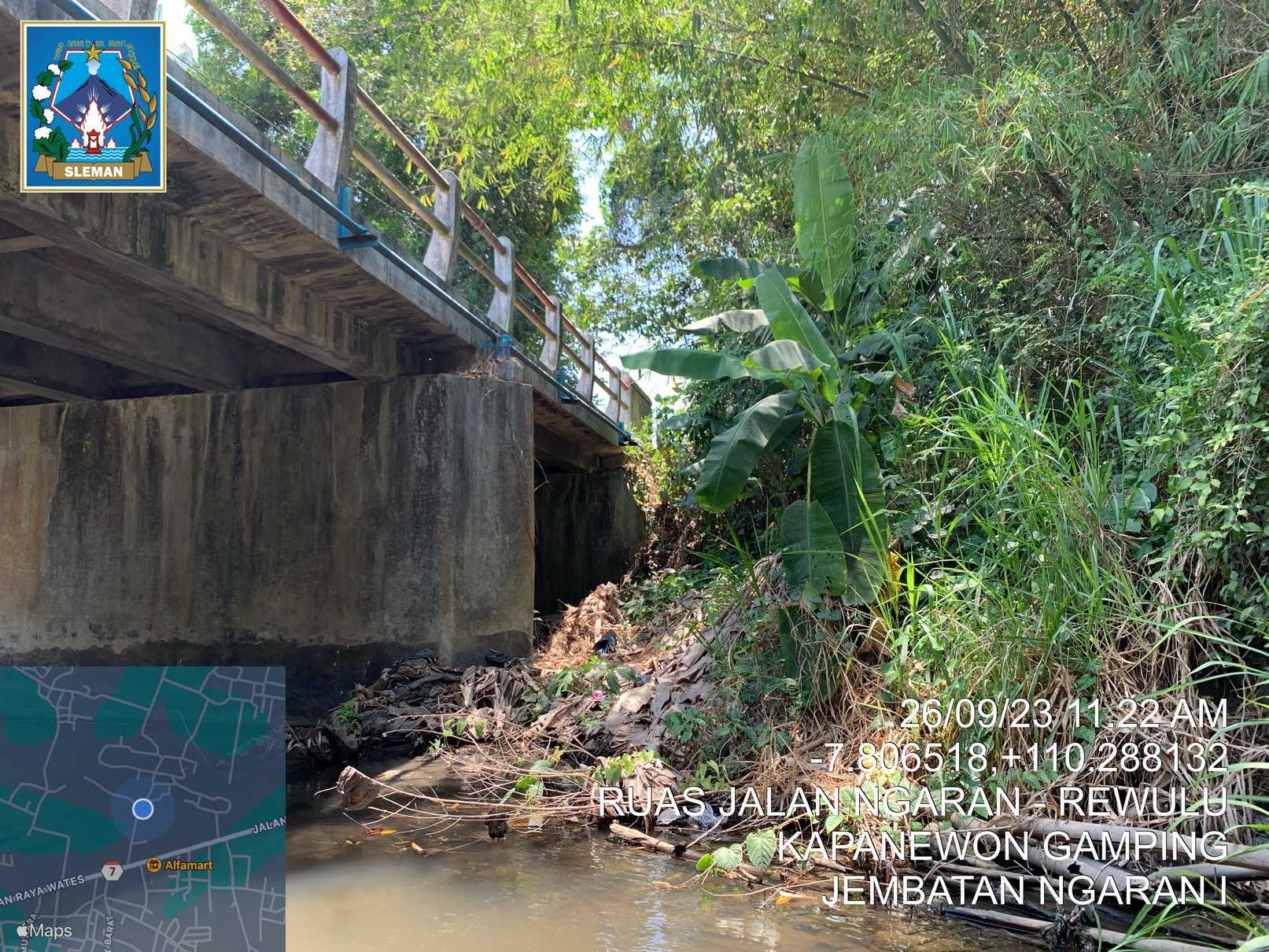

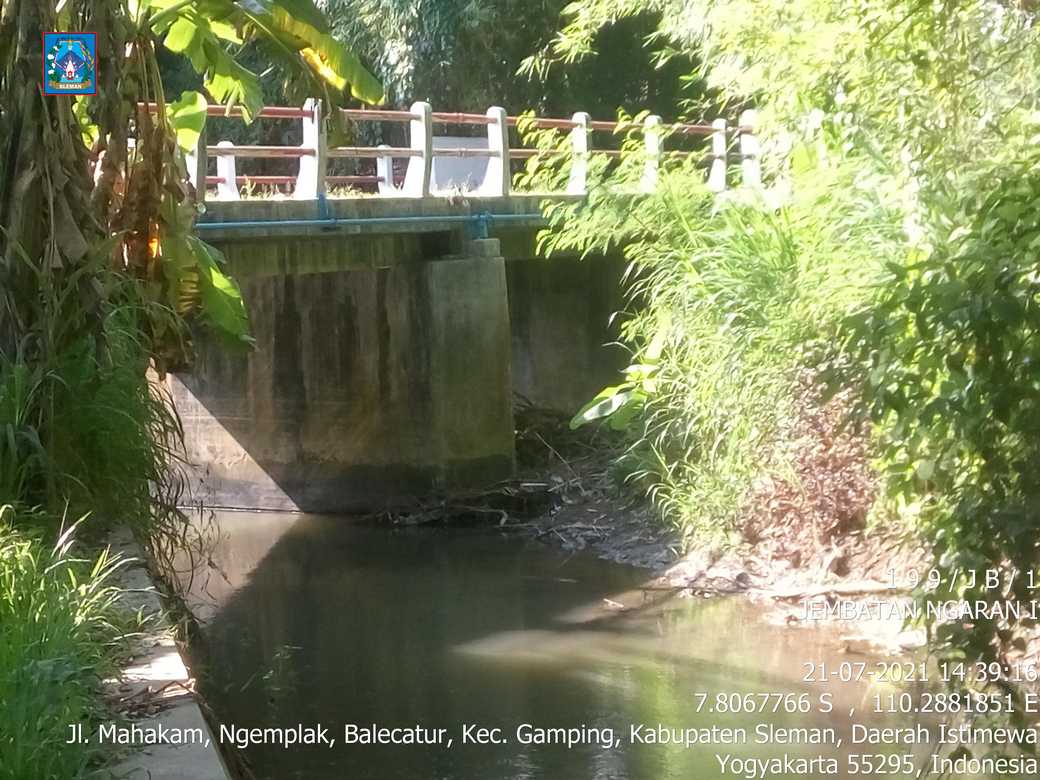

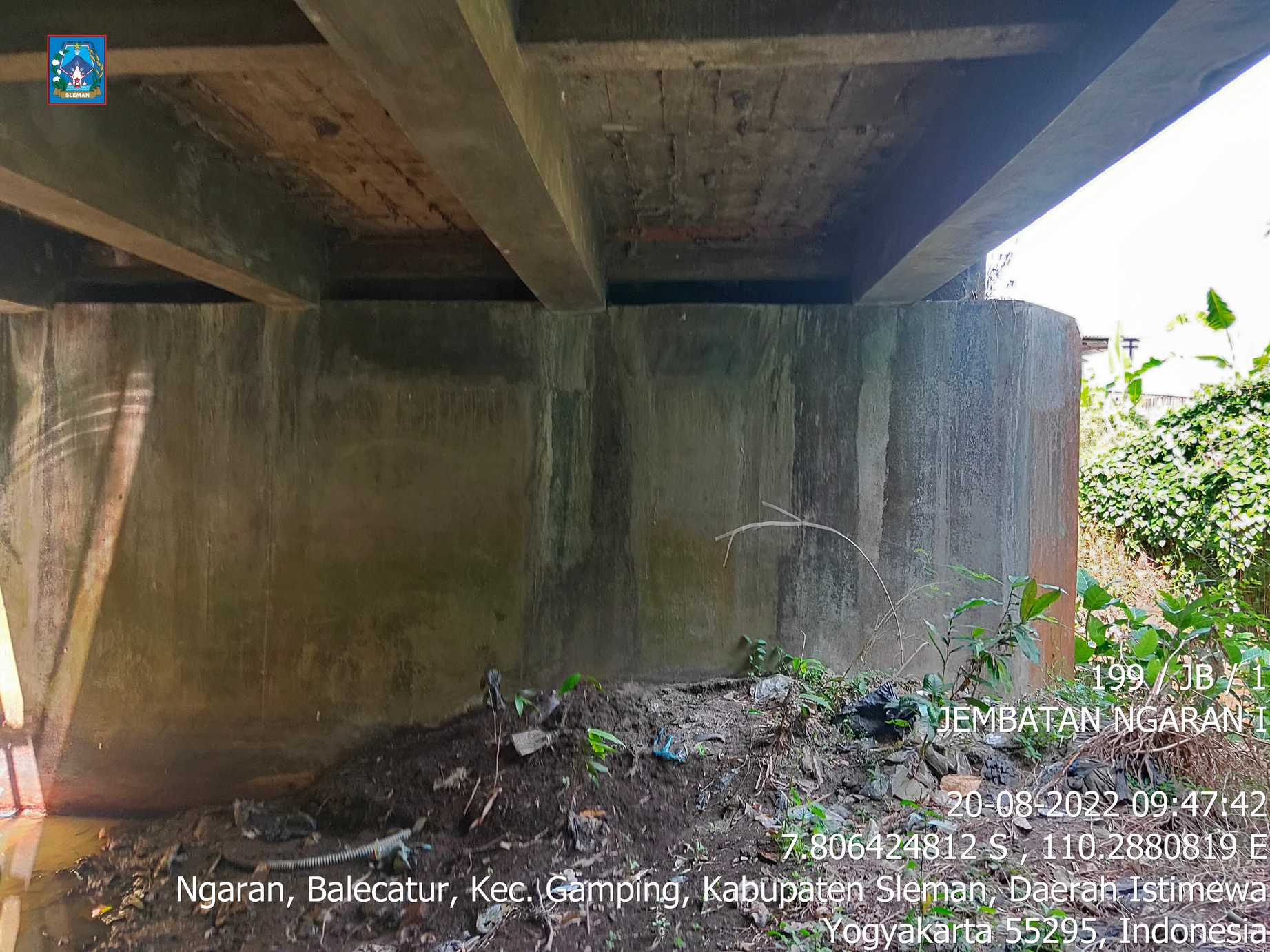

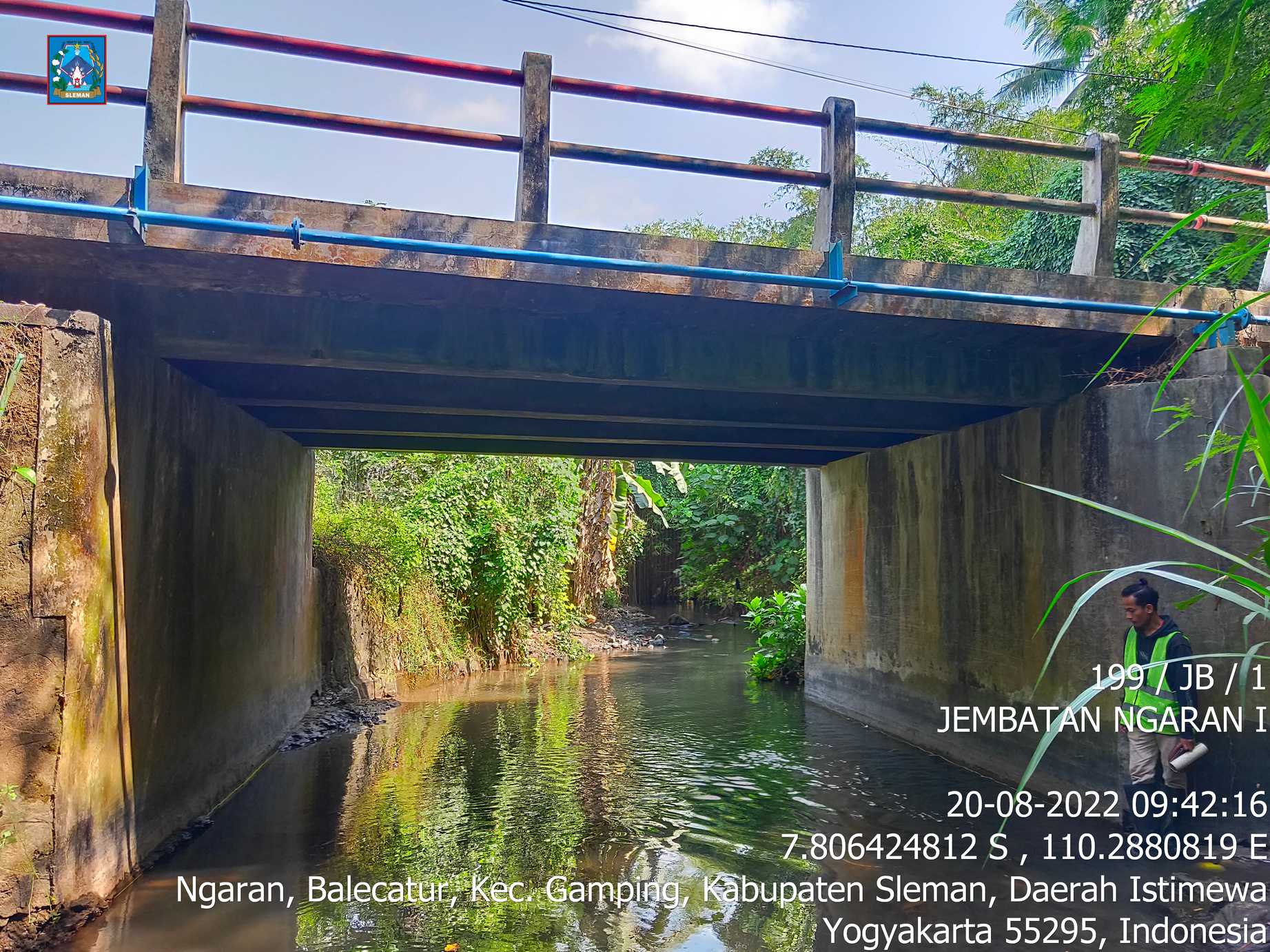

Kepala Jembatan / Pilar

Tipe Dinding penuh Dinding penuh Dinding penuh
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 2 2 1

Pondasi

Tipe Langsung Langsung Langsung
Bahan Pasangan batu Pasangan batu Pasangan batu
Kondisi 1 1 1

KONDISI

Nilai Kondisi 2 (Rusak Sedang) 2 (Rusak Sedang) 2 (Rusak Sedang)
Kerusakan Penurunan mutu pasangan bata pada abutment , Penurunan mutu/retak pada bangunan kepala jembatan,pipa cucuran/drainase lantai tersumbat Retak pada balok gelagar,Retak pda kepala pilar
Penanganan Pemeliharaan Berkala Pemeliharaan Berkala Pemeliharaan Berkala
