Detail Jembatan KALIDUREN

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	5.3 m	5.3 m	5.3 m
Lebar	9.1 m	9.1 m	9.1 m
Bentang	1	1	1

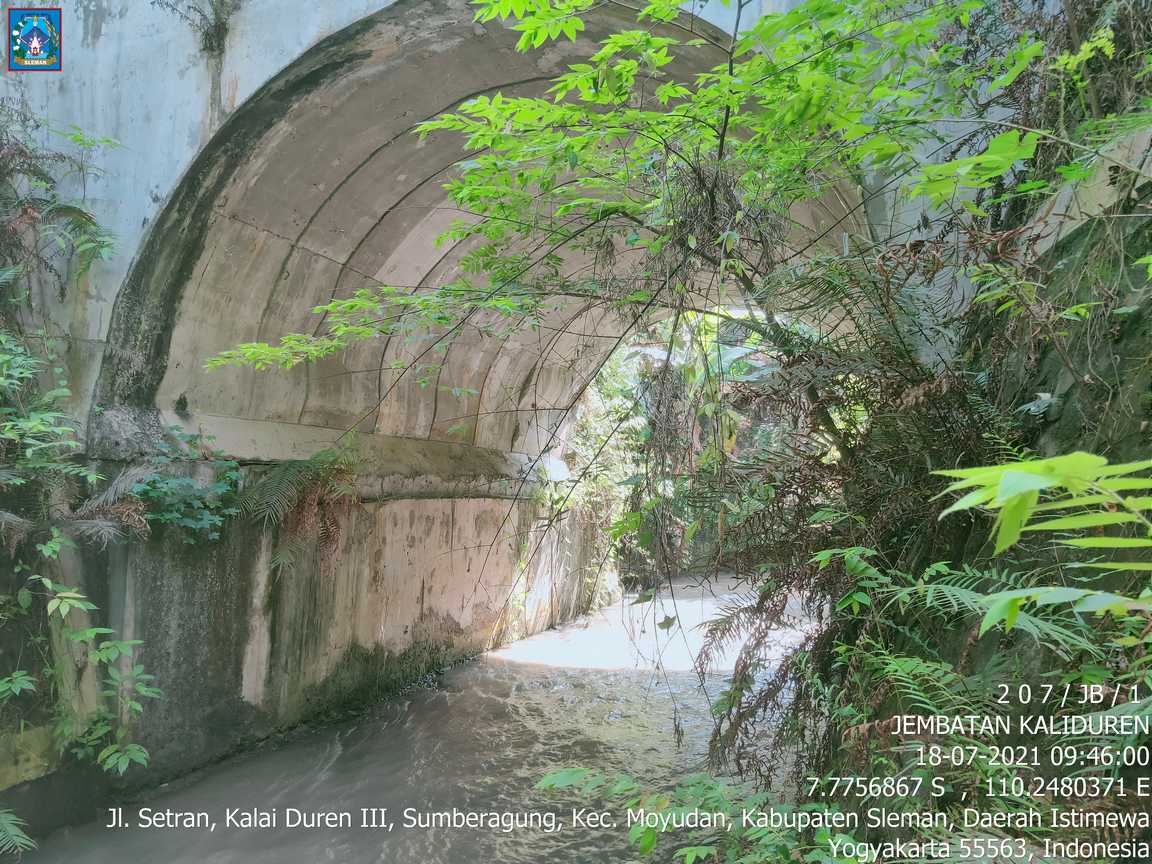

Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	2	2	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	2	2	2

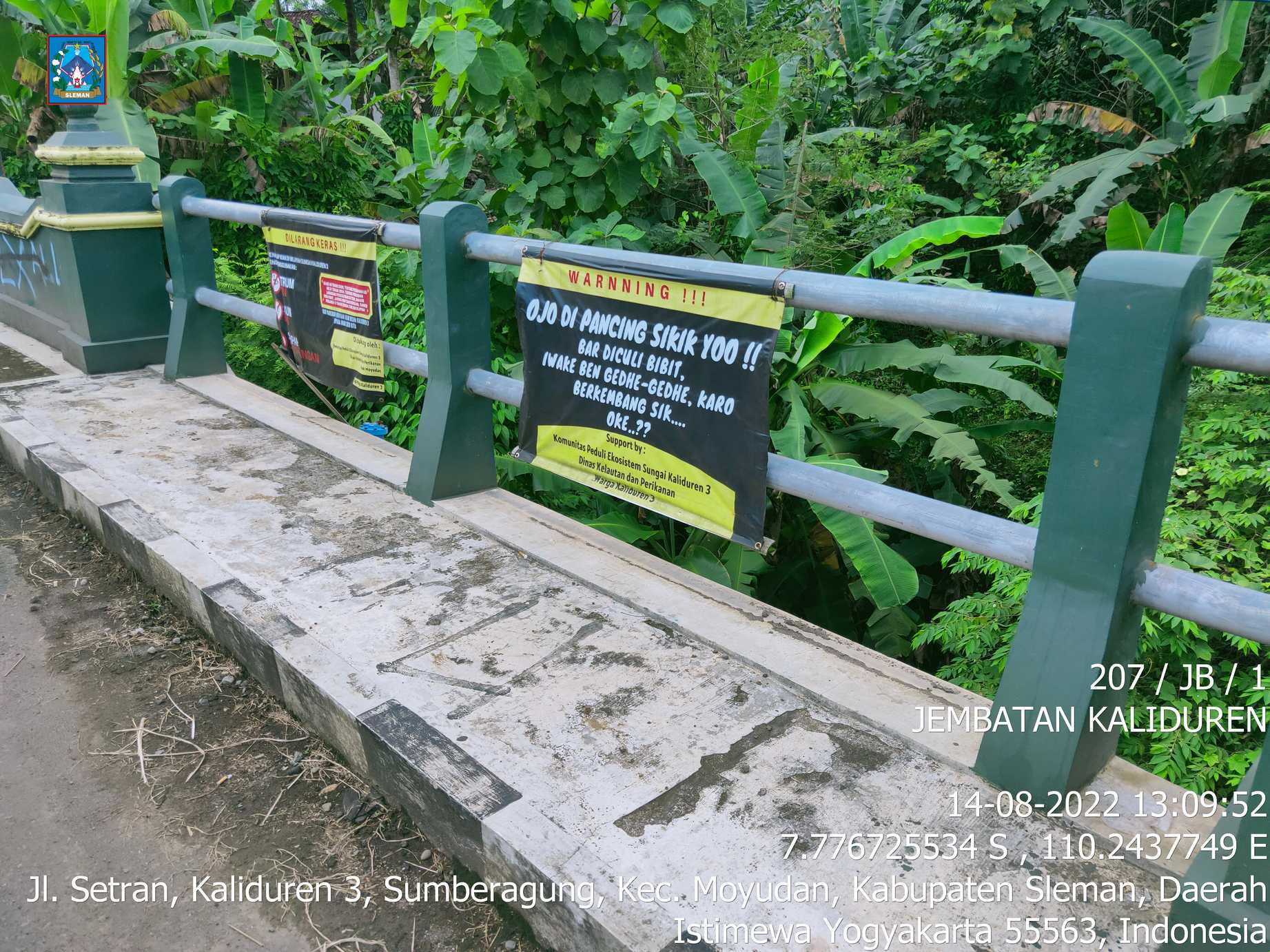

Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	1	2	2
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	2	2	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	2
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	2 (Rusak Sedang)	2 (Rusak Sedang)

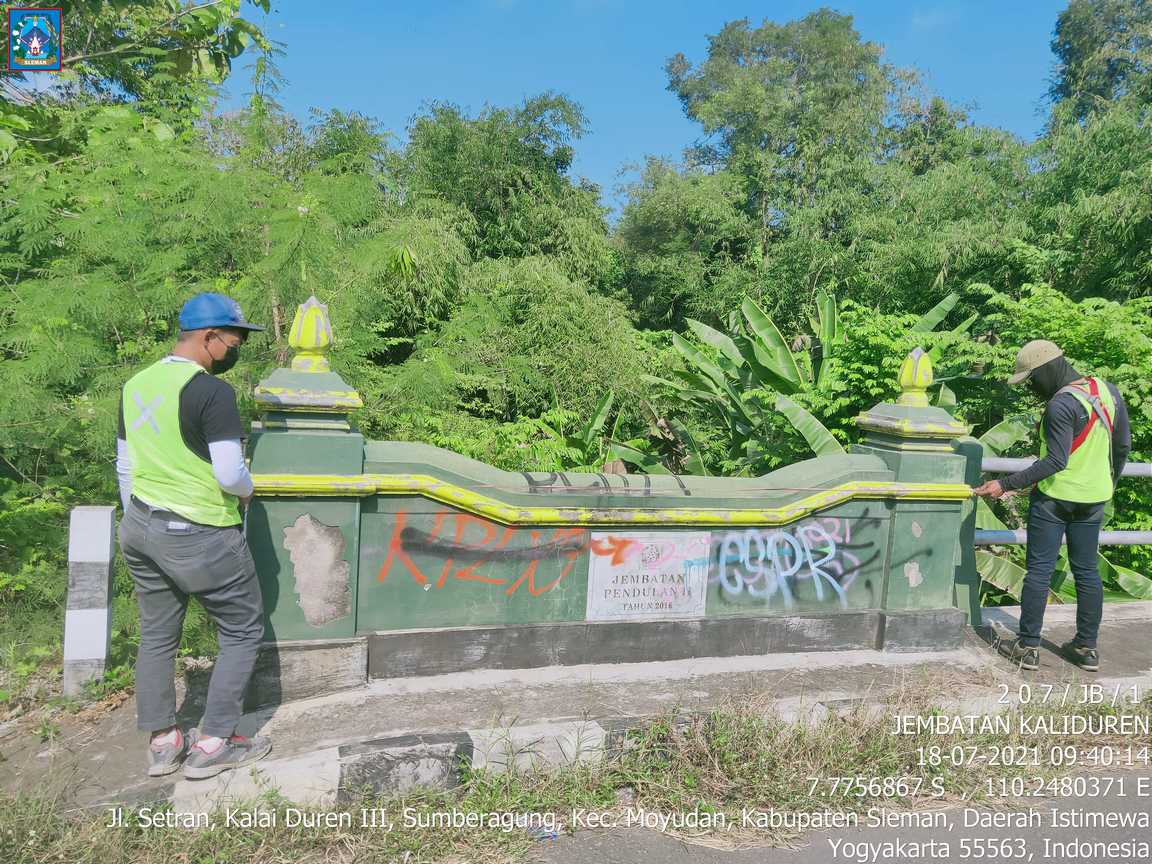

Kerusakan	Penunjang parapet hilang dan coretan cat pada parapet,	Penurunan mutu bangunan kepala jembatan yang aus/lapuk karena cuaca,Penurunan mutu bangunan pelengkung dan dinding tegak pelengkung yang asu/lapuk karena cuaca	Retak pada selimut beton pada pelengkung,Terjadi keausan dan keretakkan pada aspal
Penanganan	Pemeliharaan Berkala	Pemeliharaan Berkala	Pemeliharaan Berkala

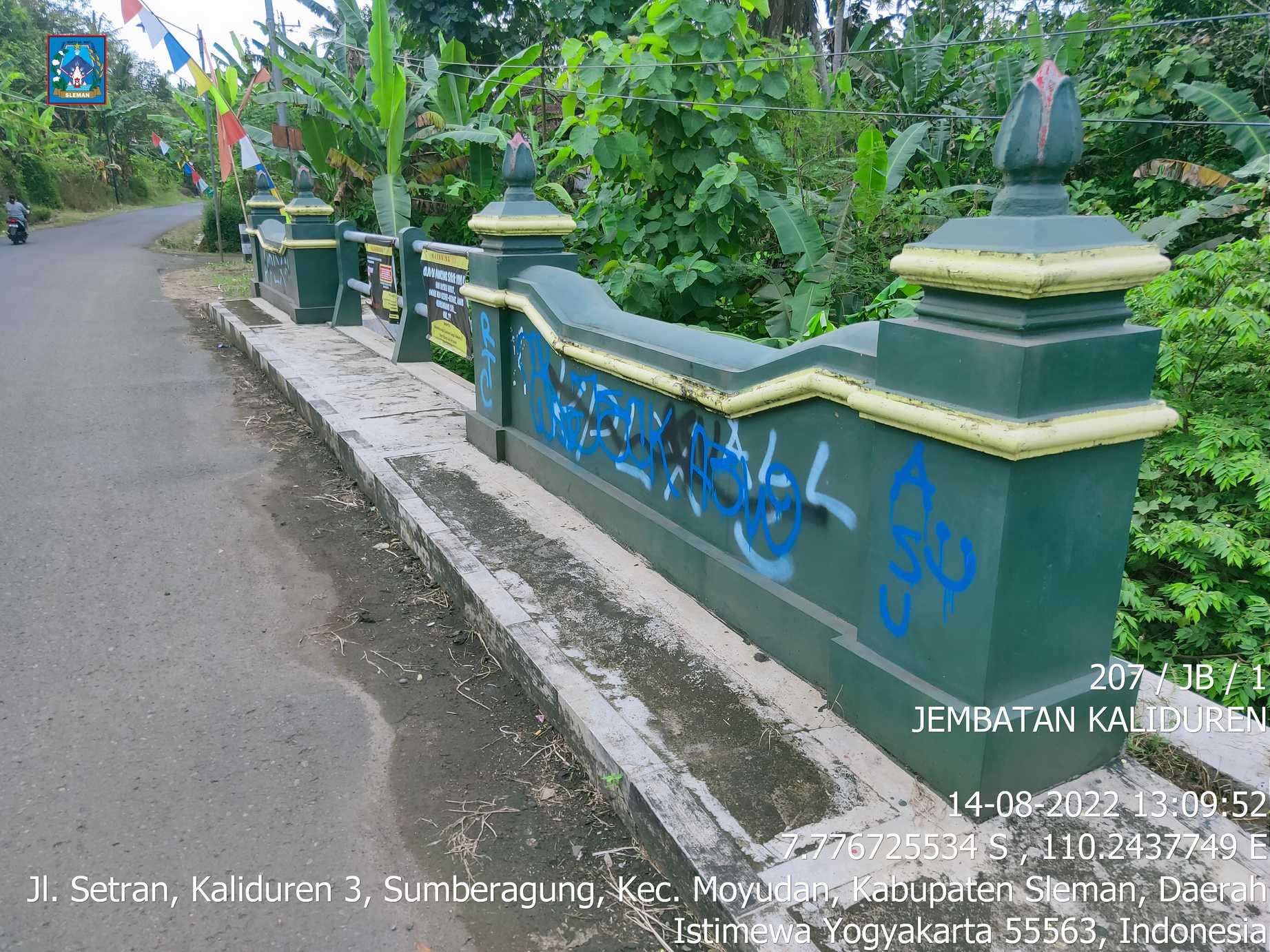

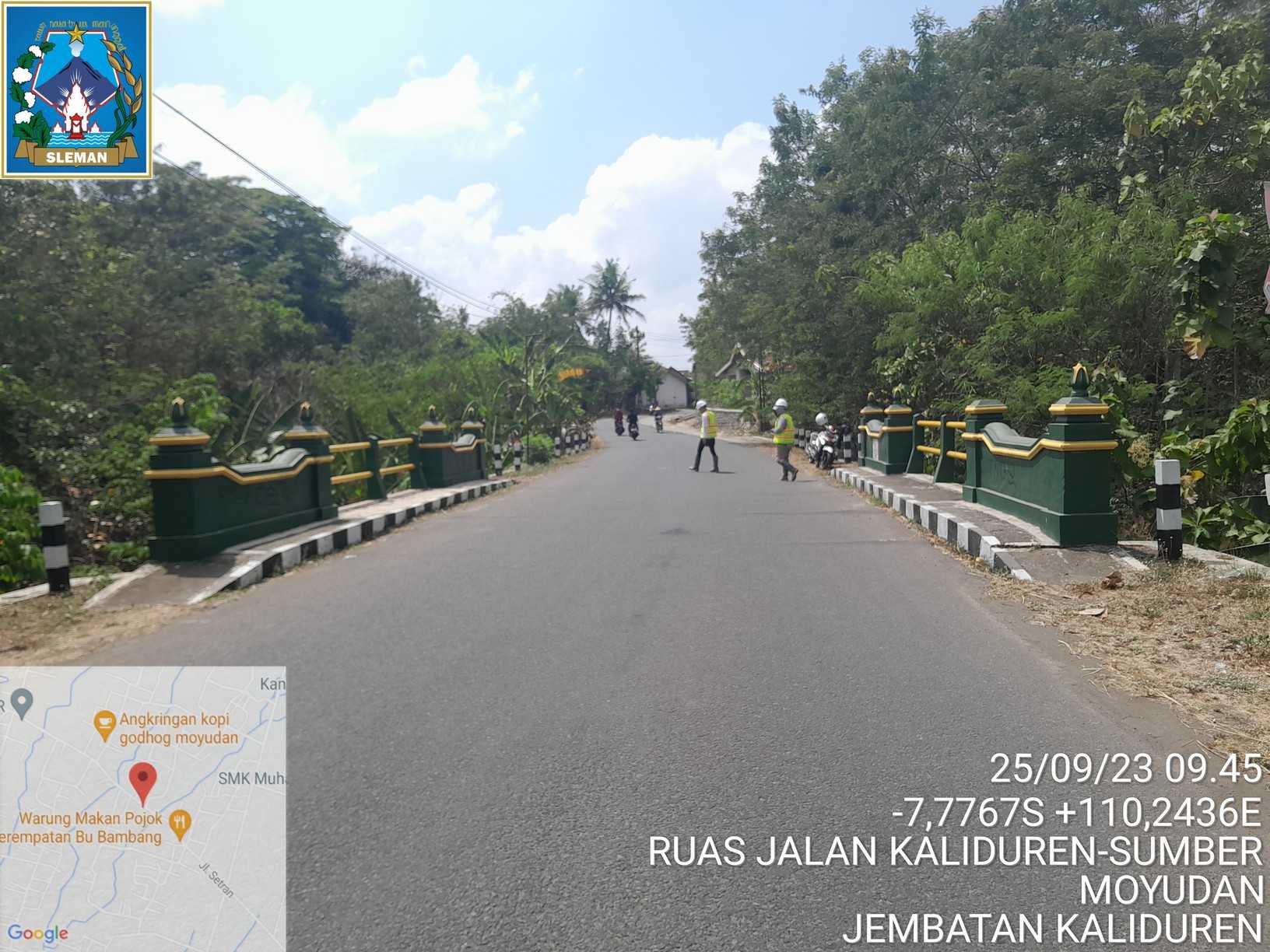

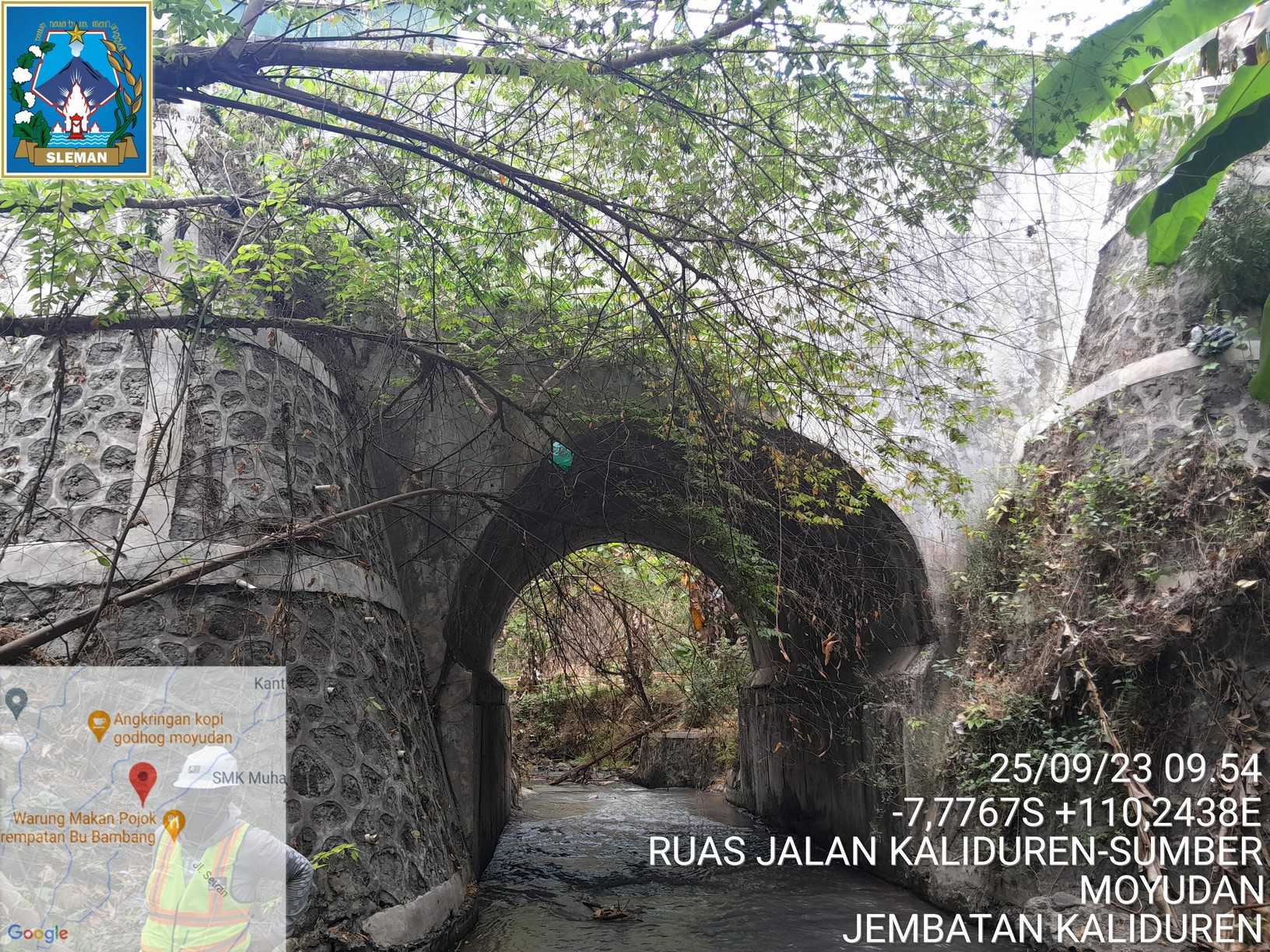

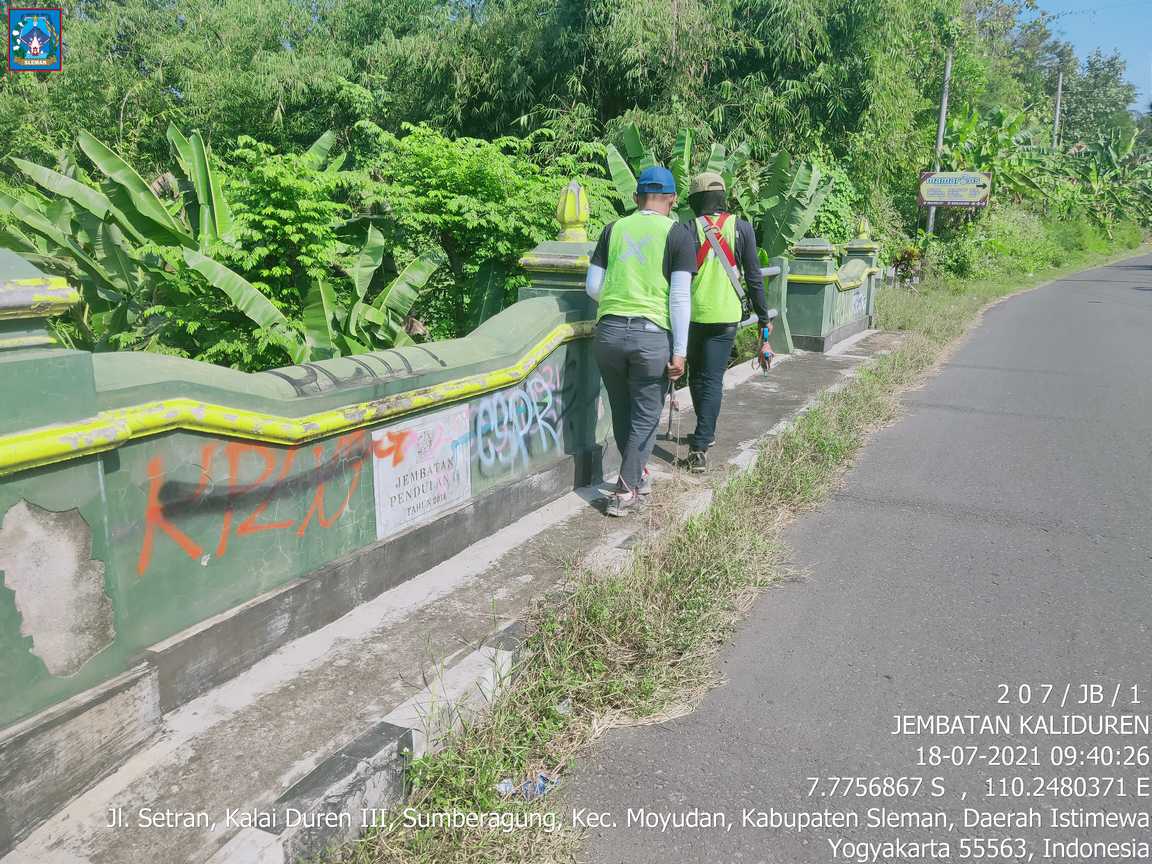

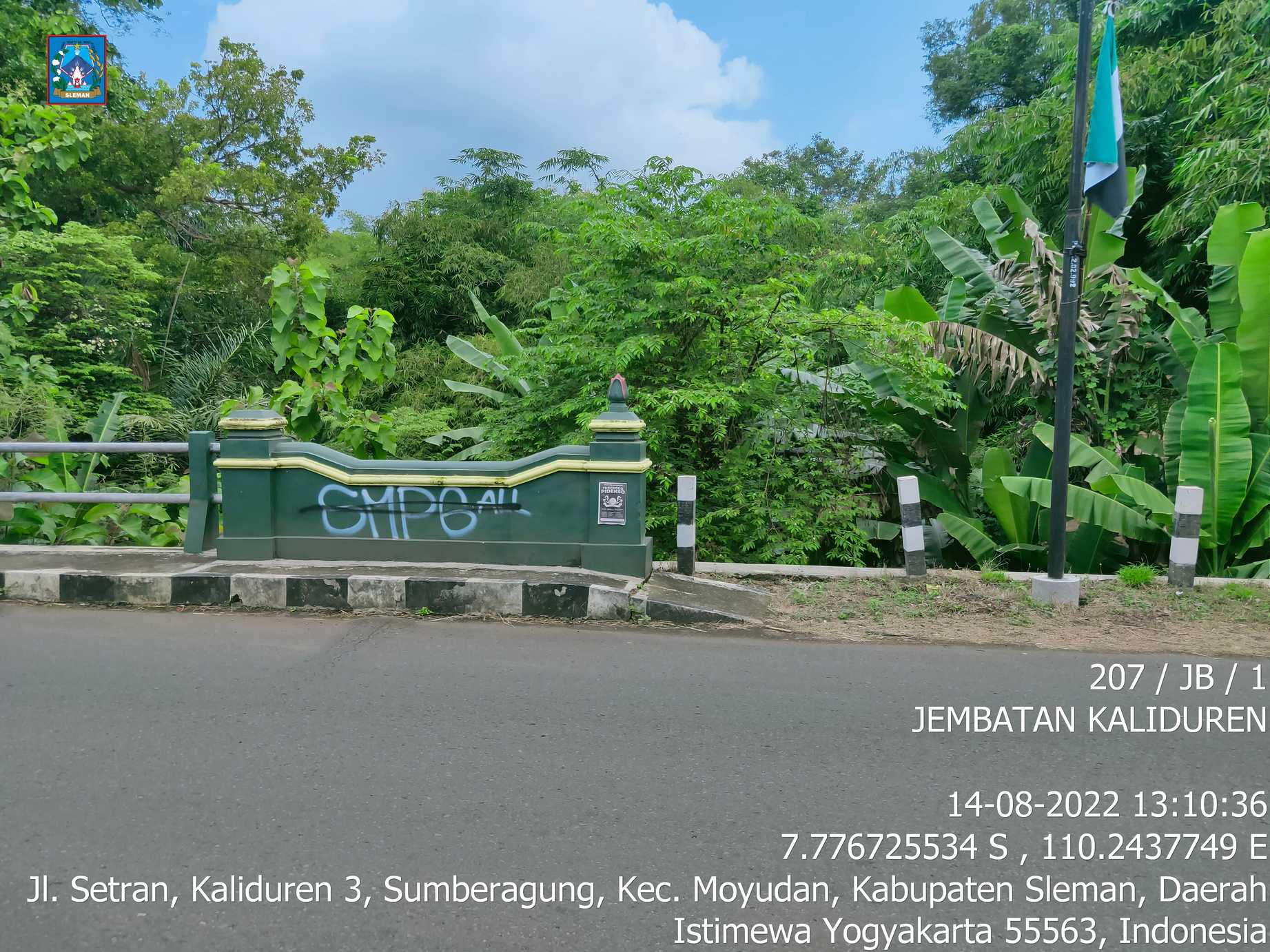

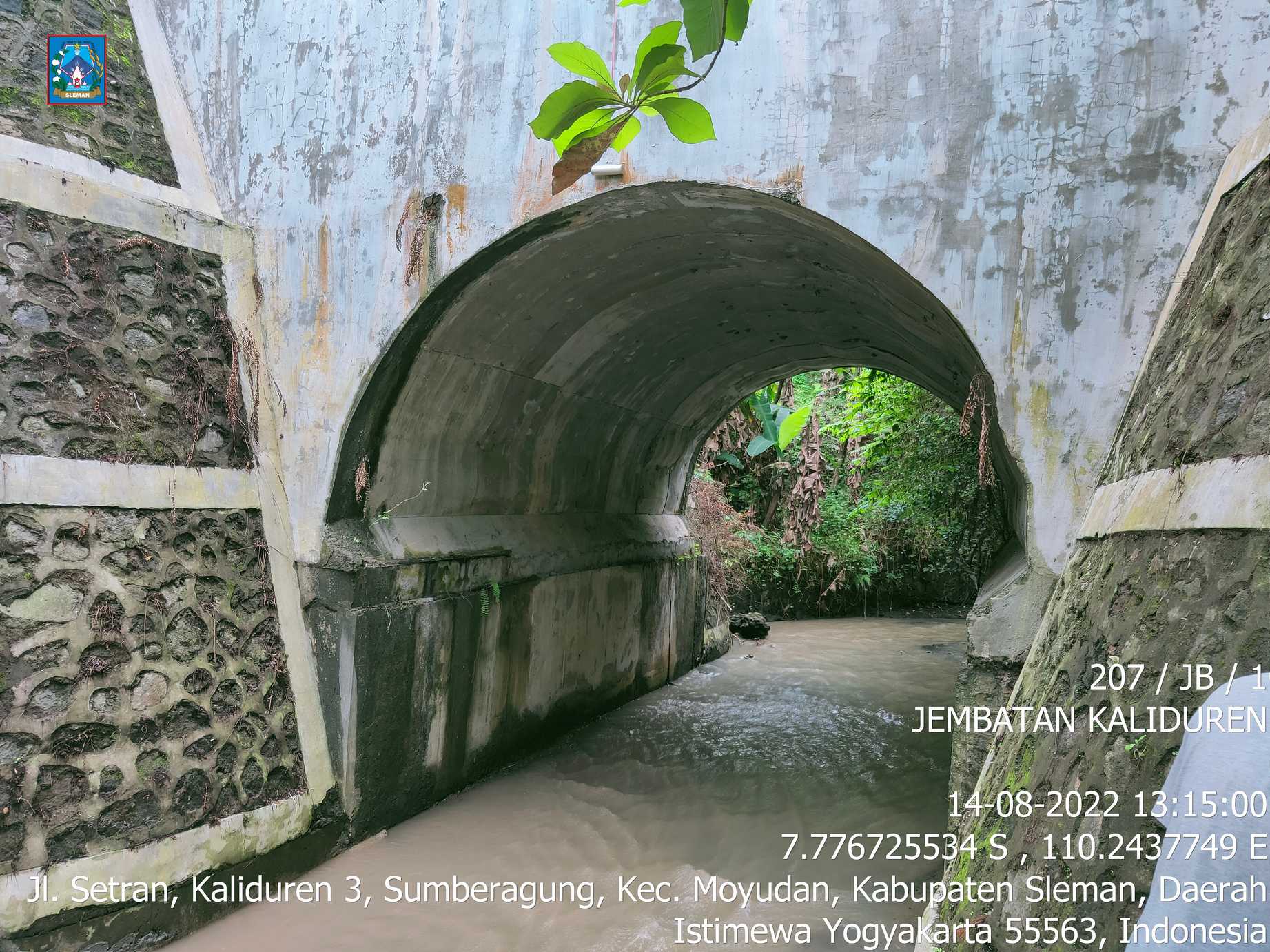

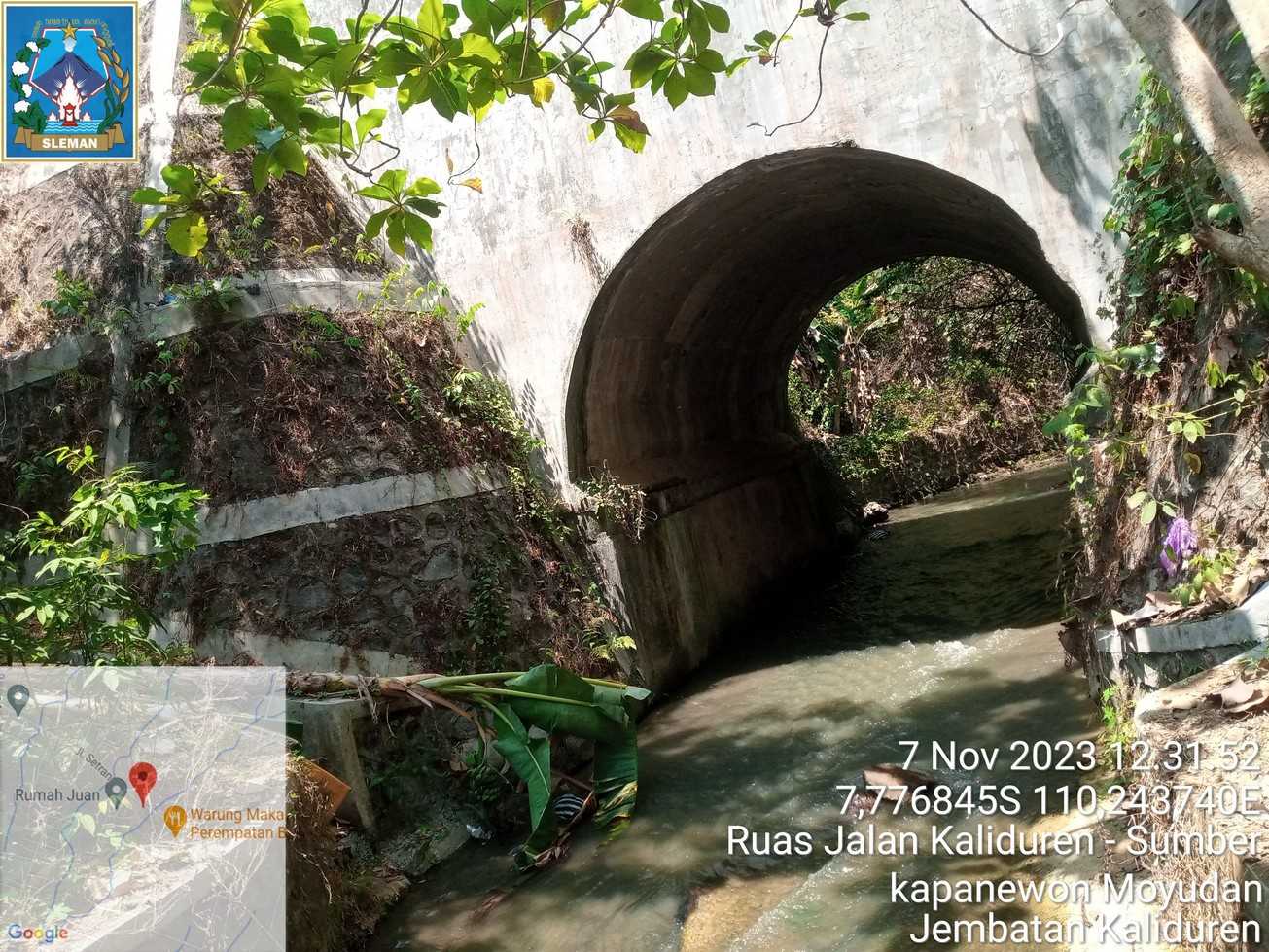

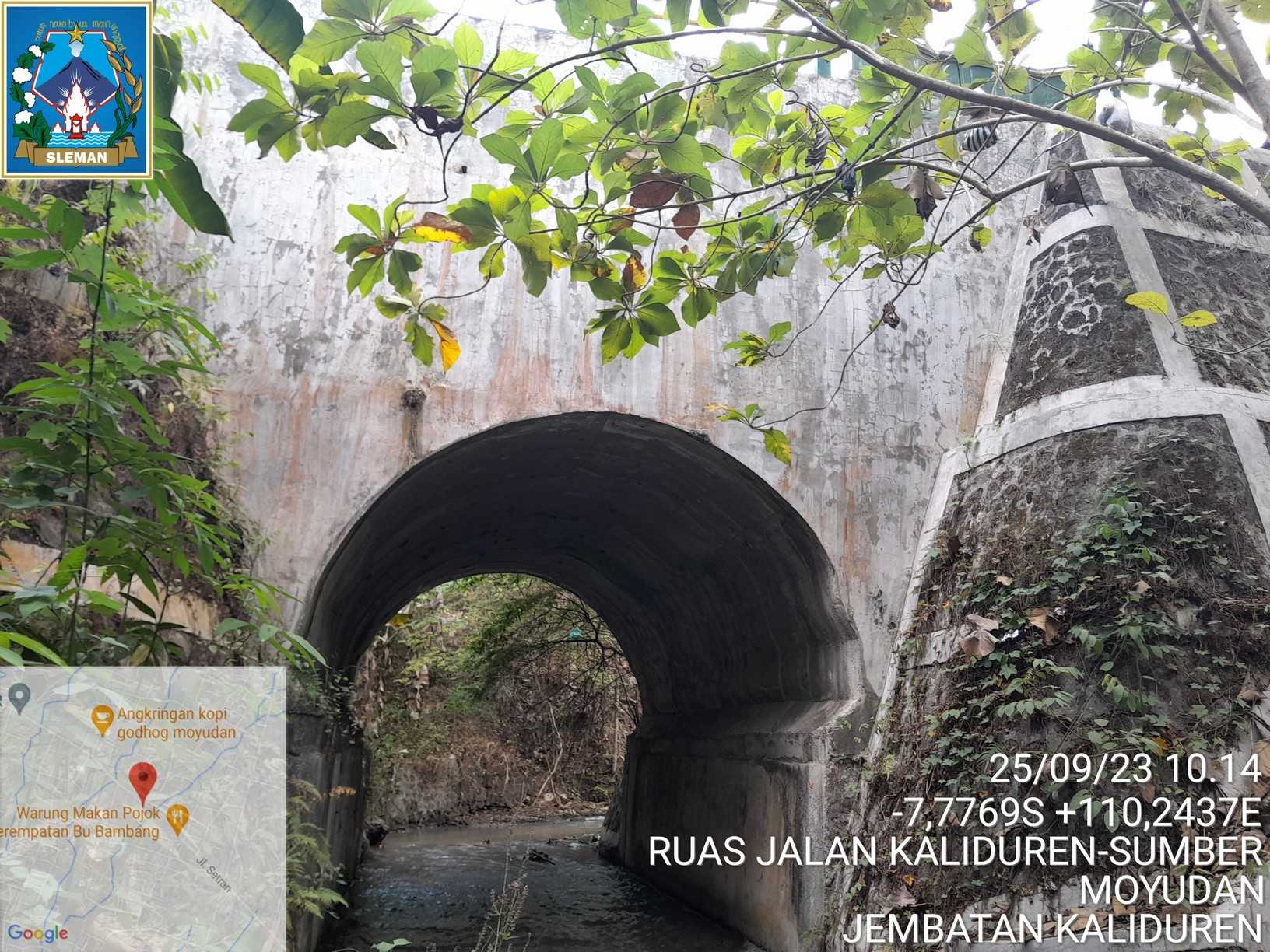

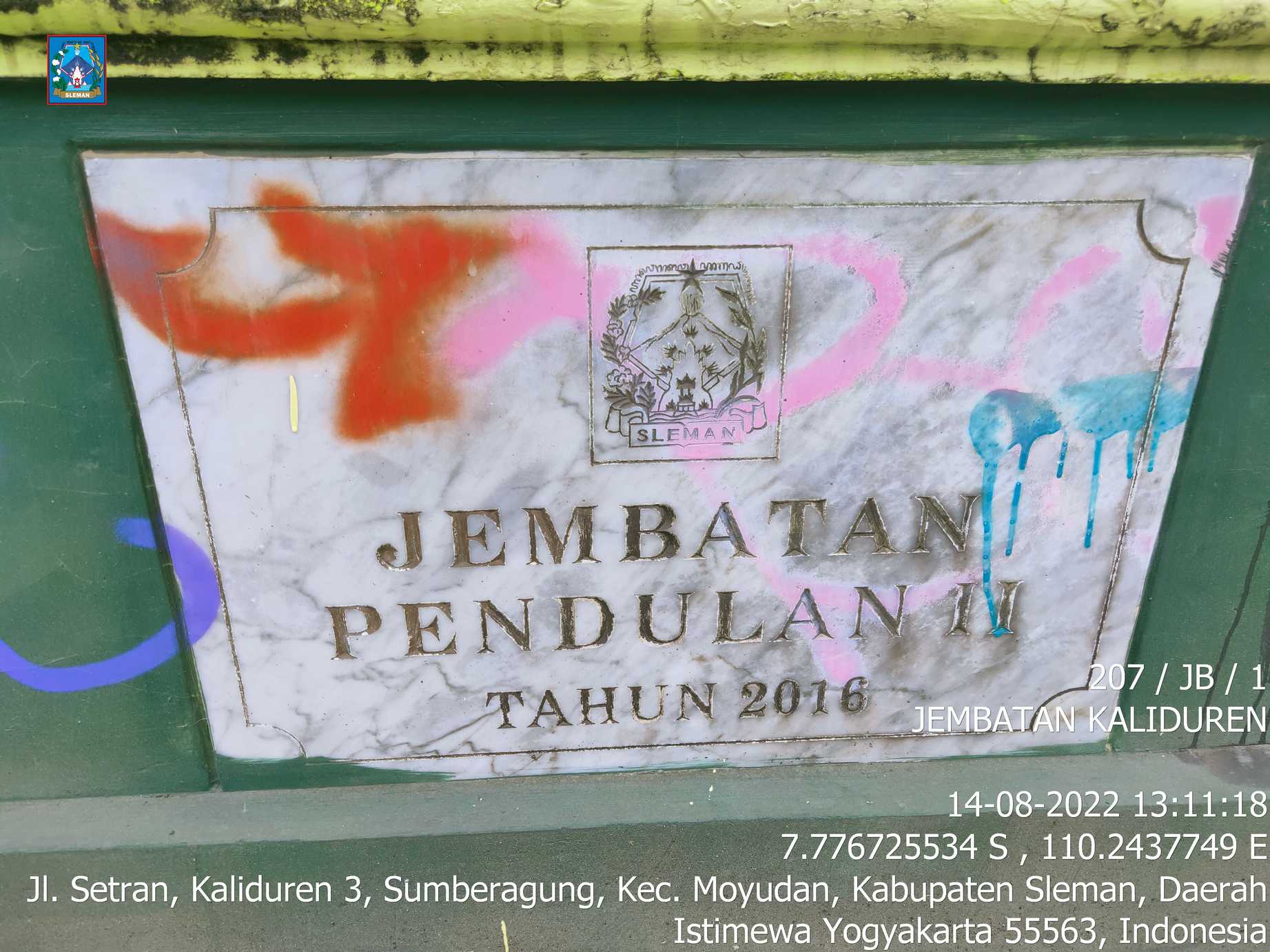

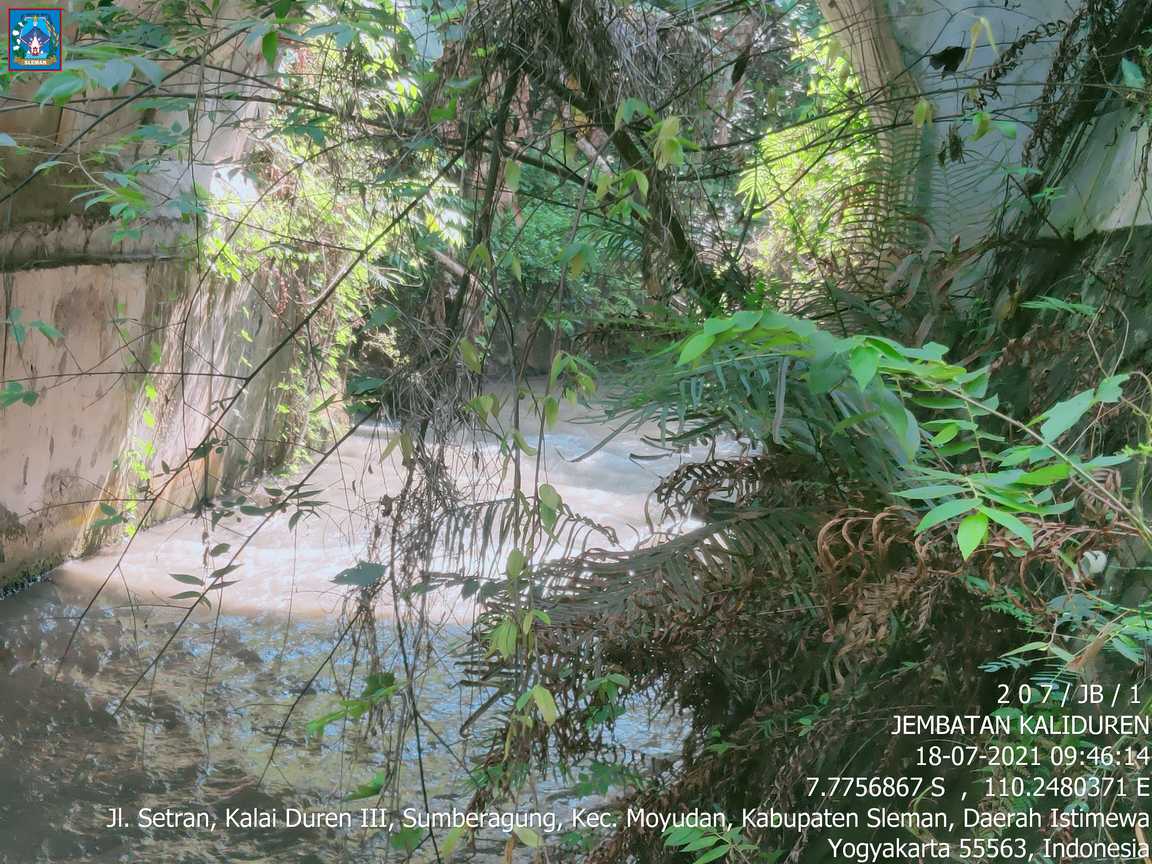

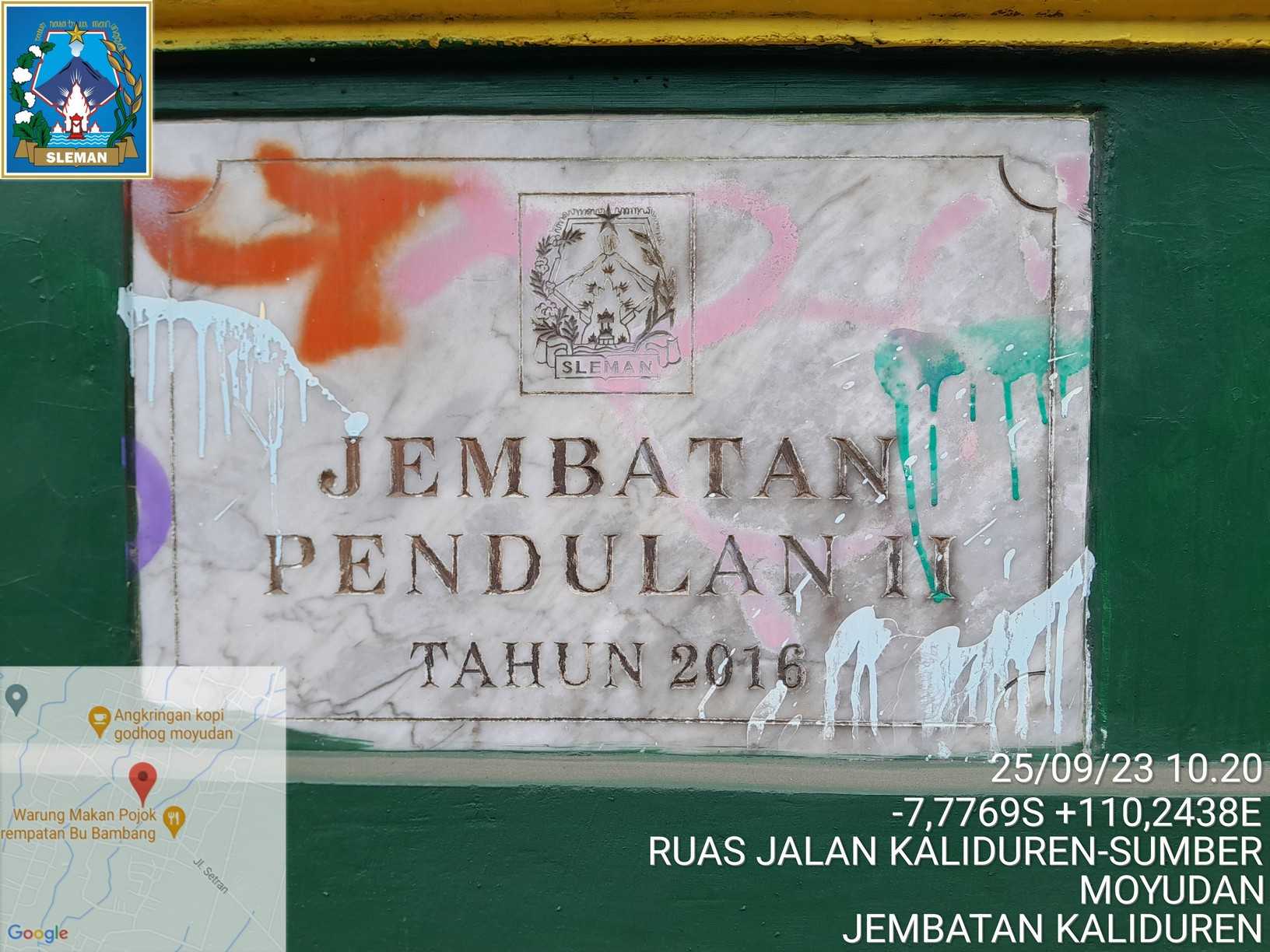

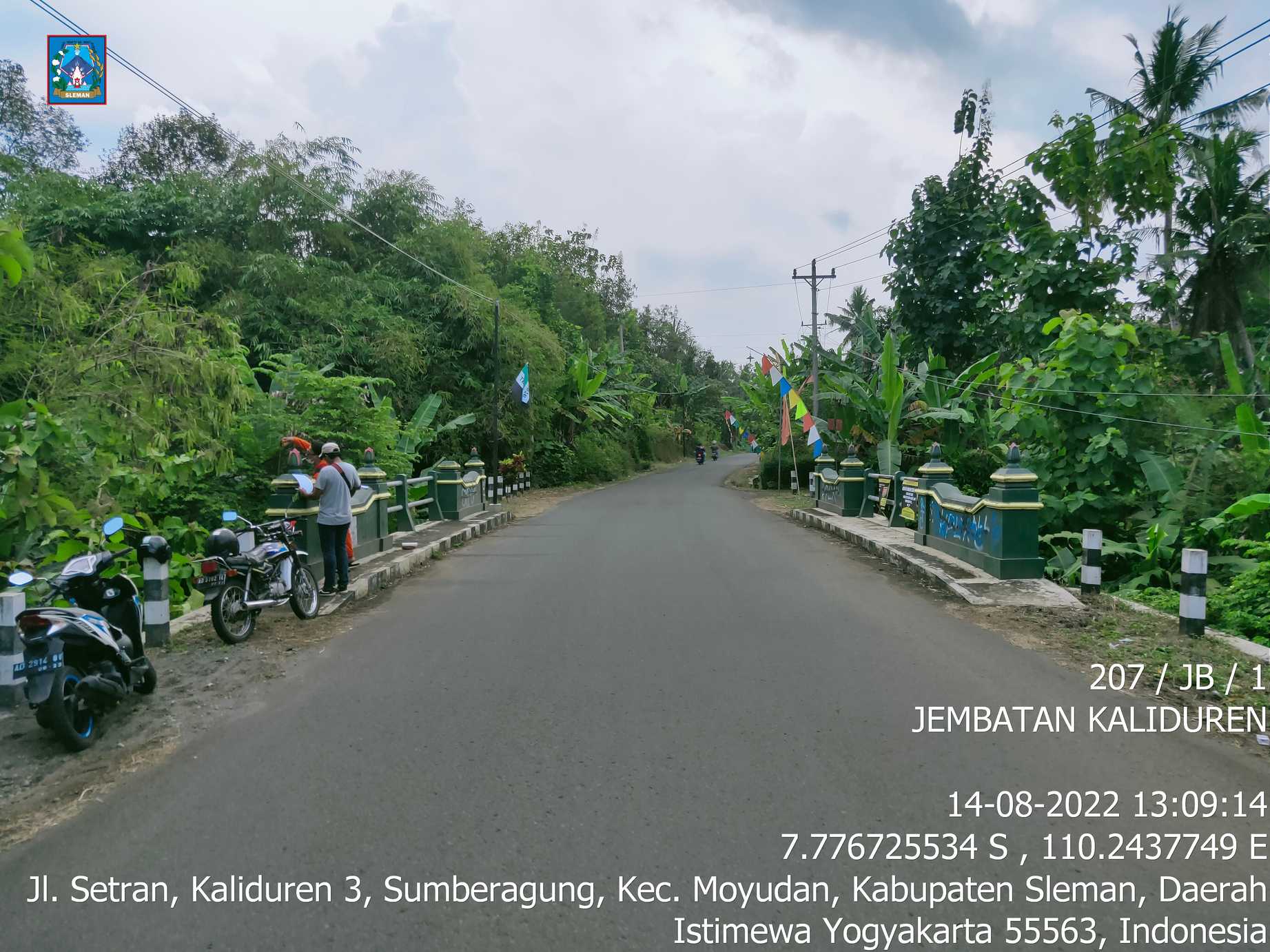

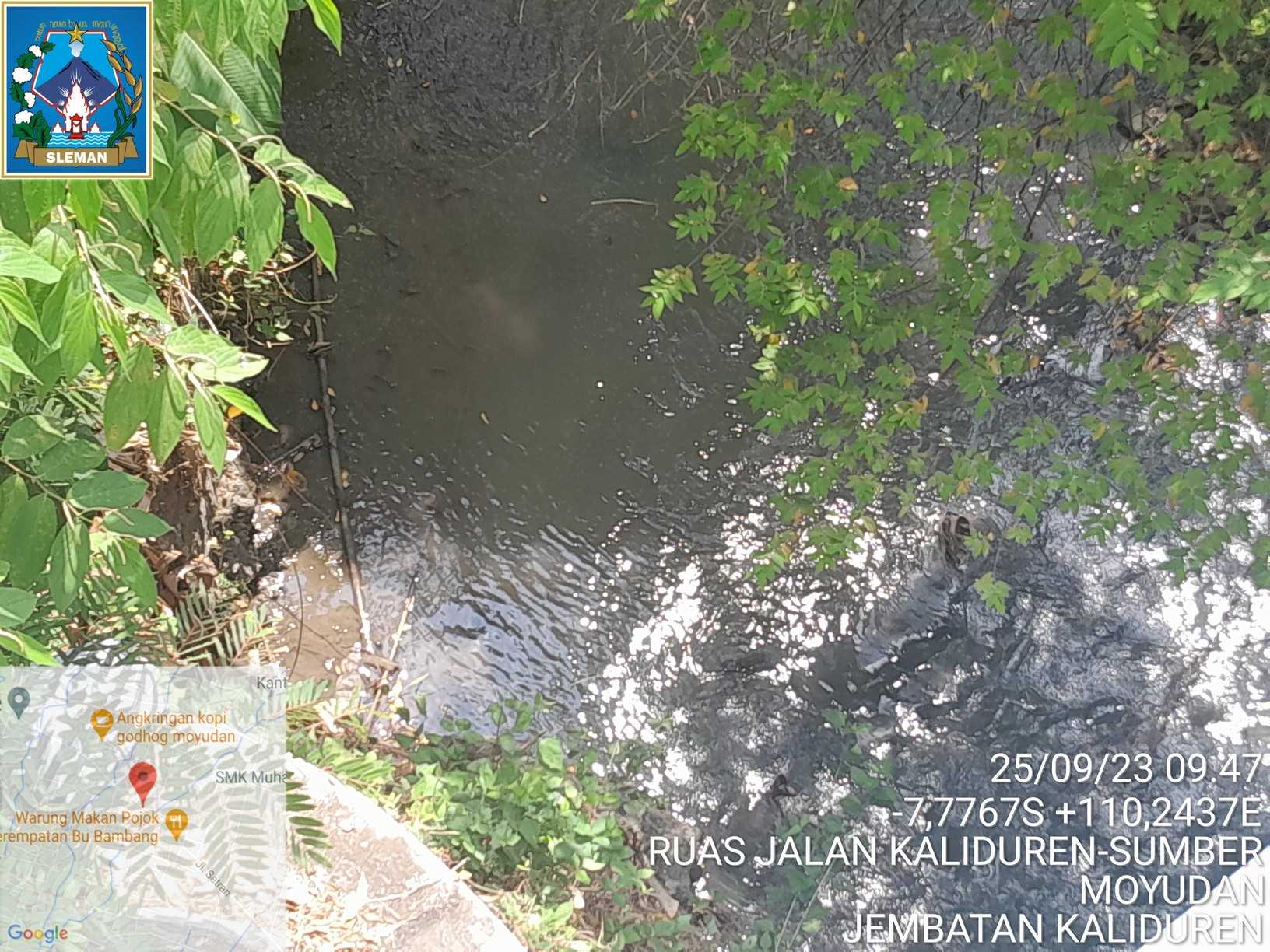

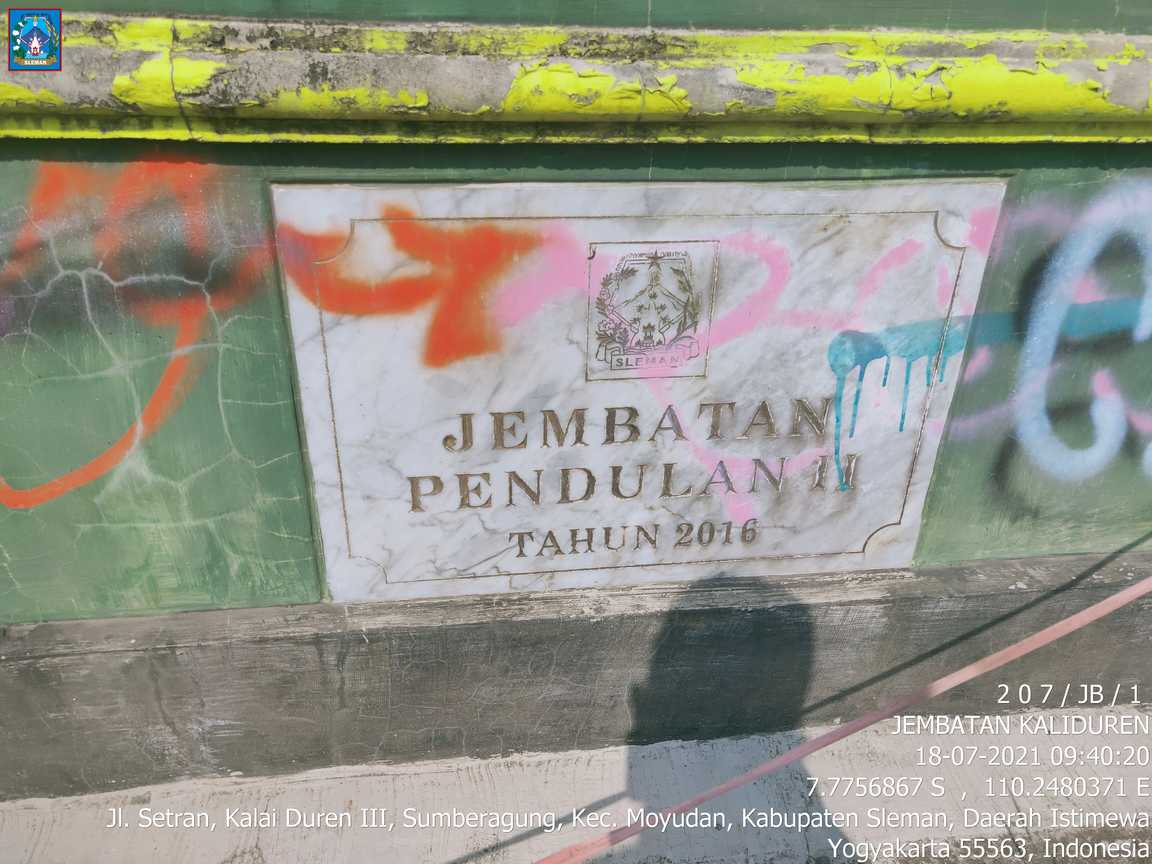

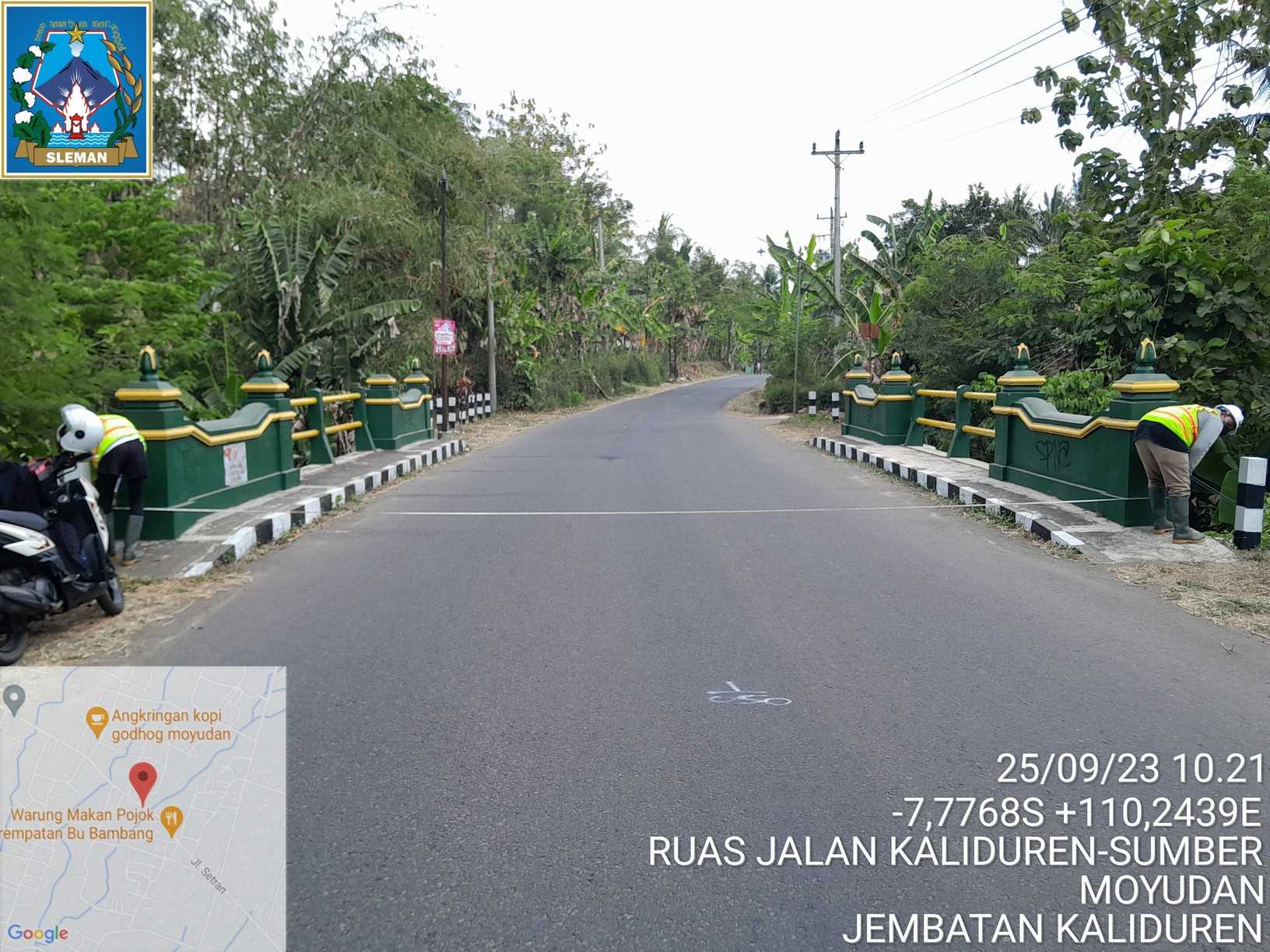

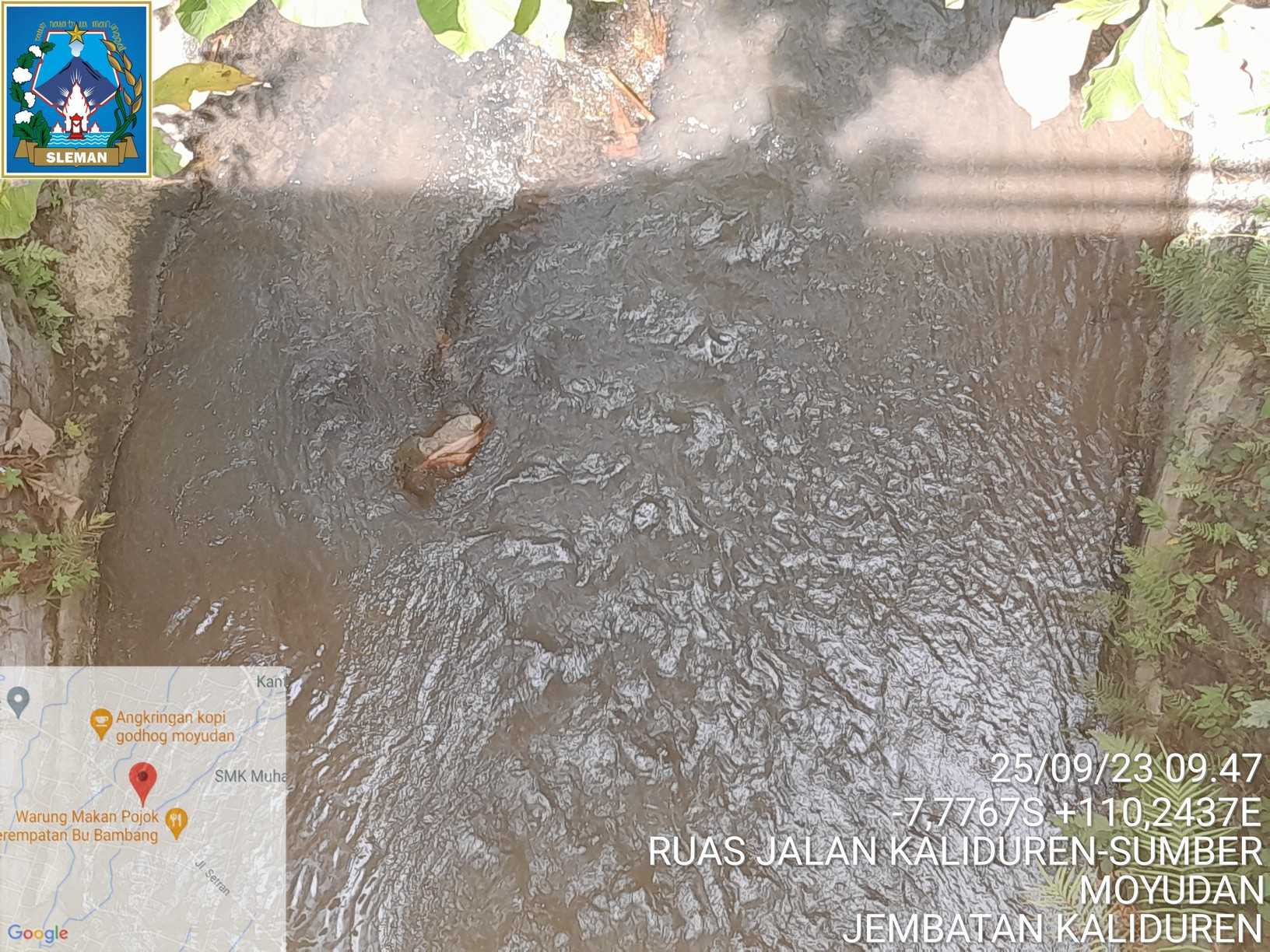

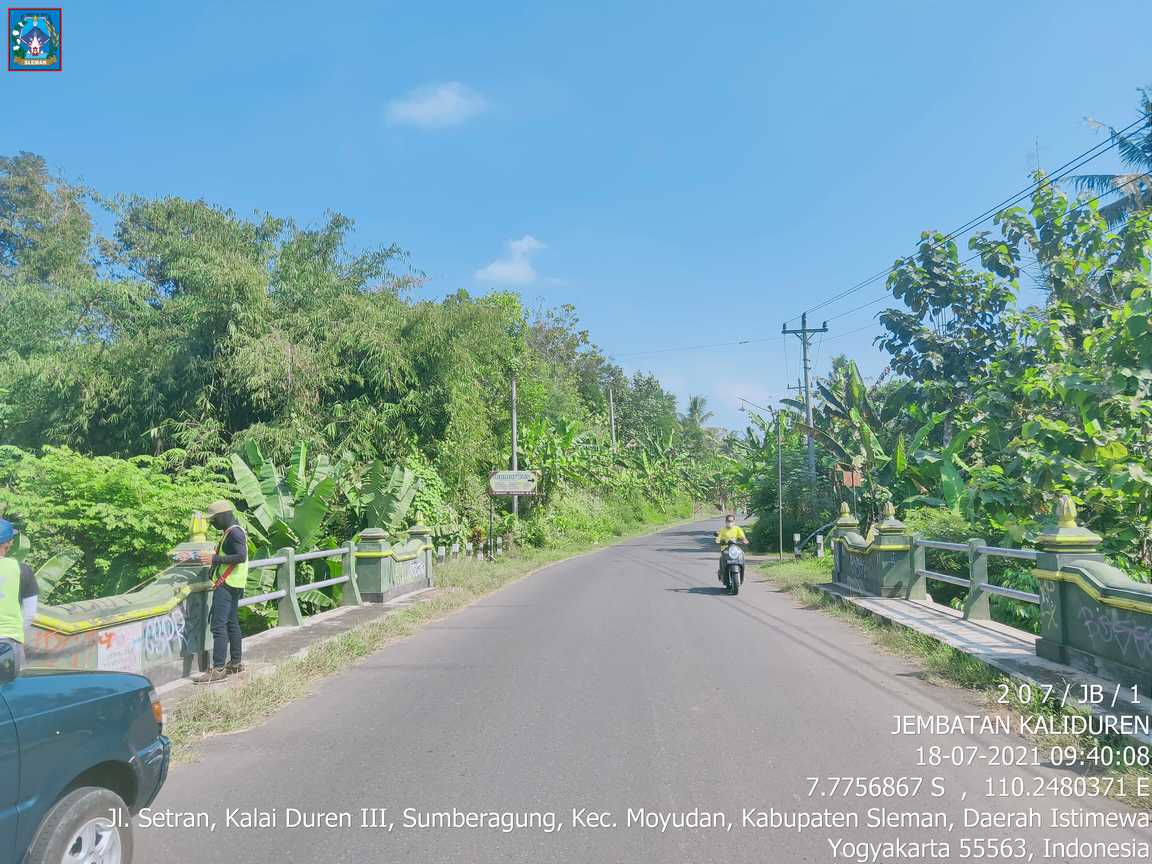

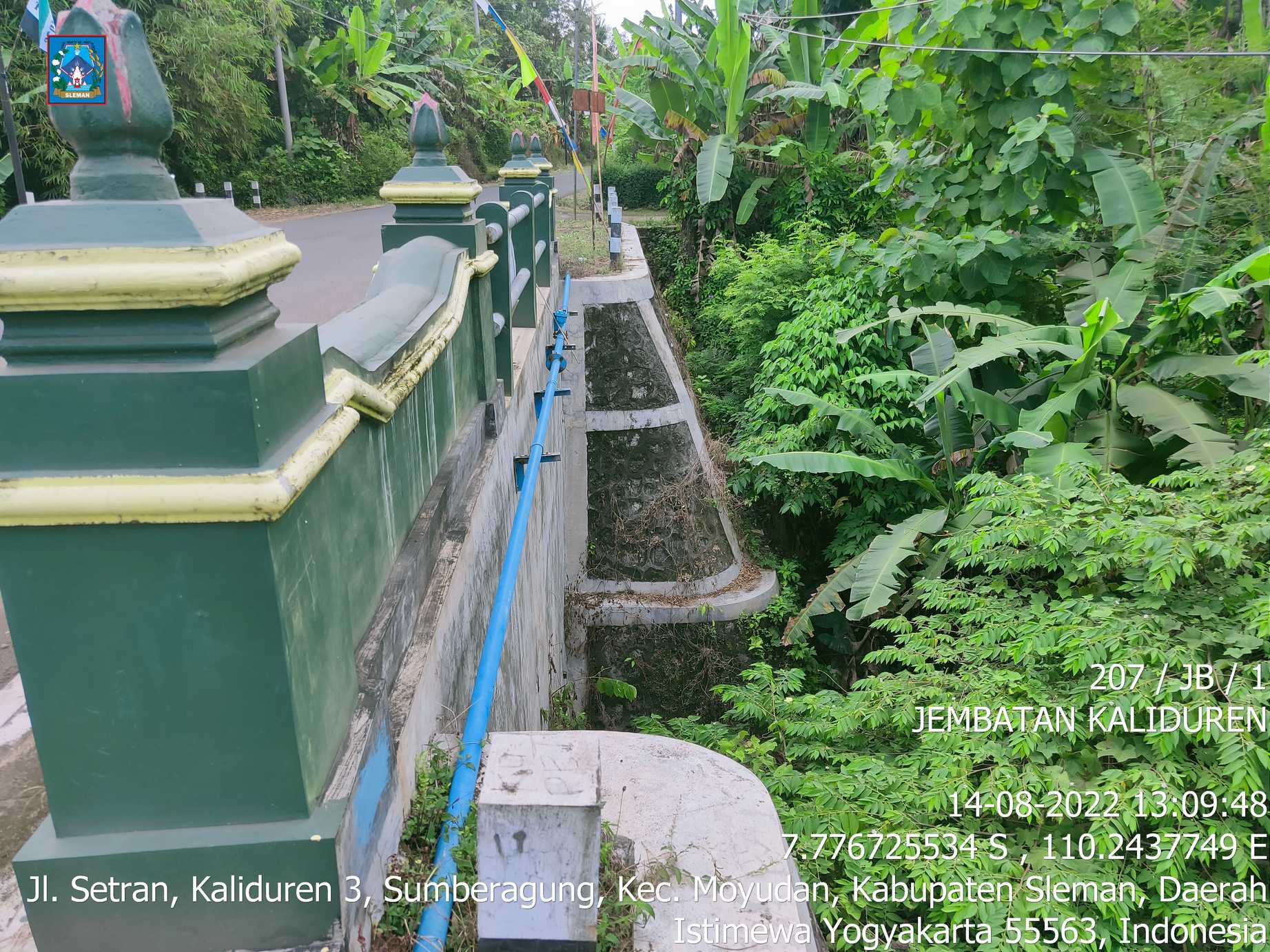

Foto
