| Nama Ruas Jalan | 210 - TEGAL DONON - PAKELAN |
| No. Jembatan | KB.34.0004.0210.001 |
| Nama Jembatan | GUWOSARI |
| Kapanewon | Moyudan |
| kmpost | |
| Koordinat | -7.781627, 110.235872 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 9.1 m | 9.1 m | 9.1 m |
| Lebar | 4.5 m | 4.5 m | 4.5 m |
| Bentang | 2 | 2 | 2 |

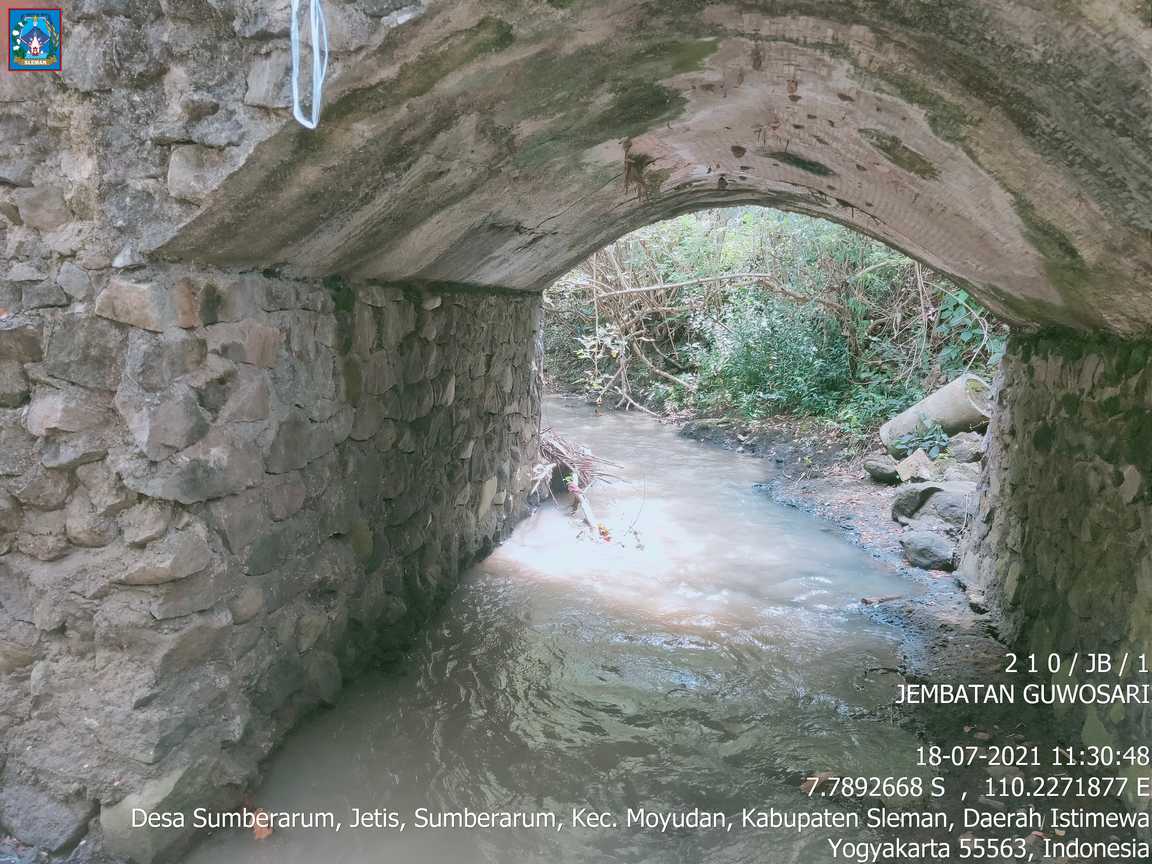

Struktur Bangunan Atas |
|||

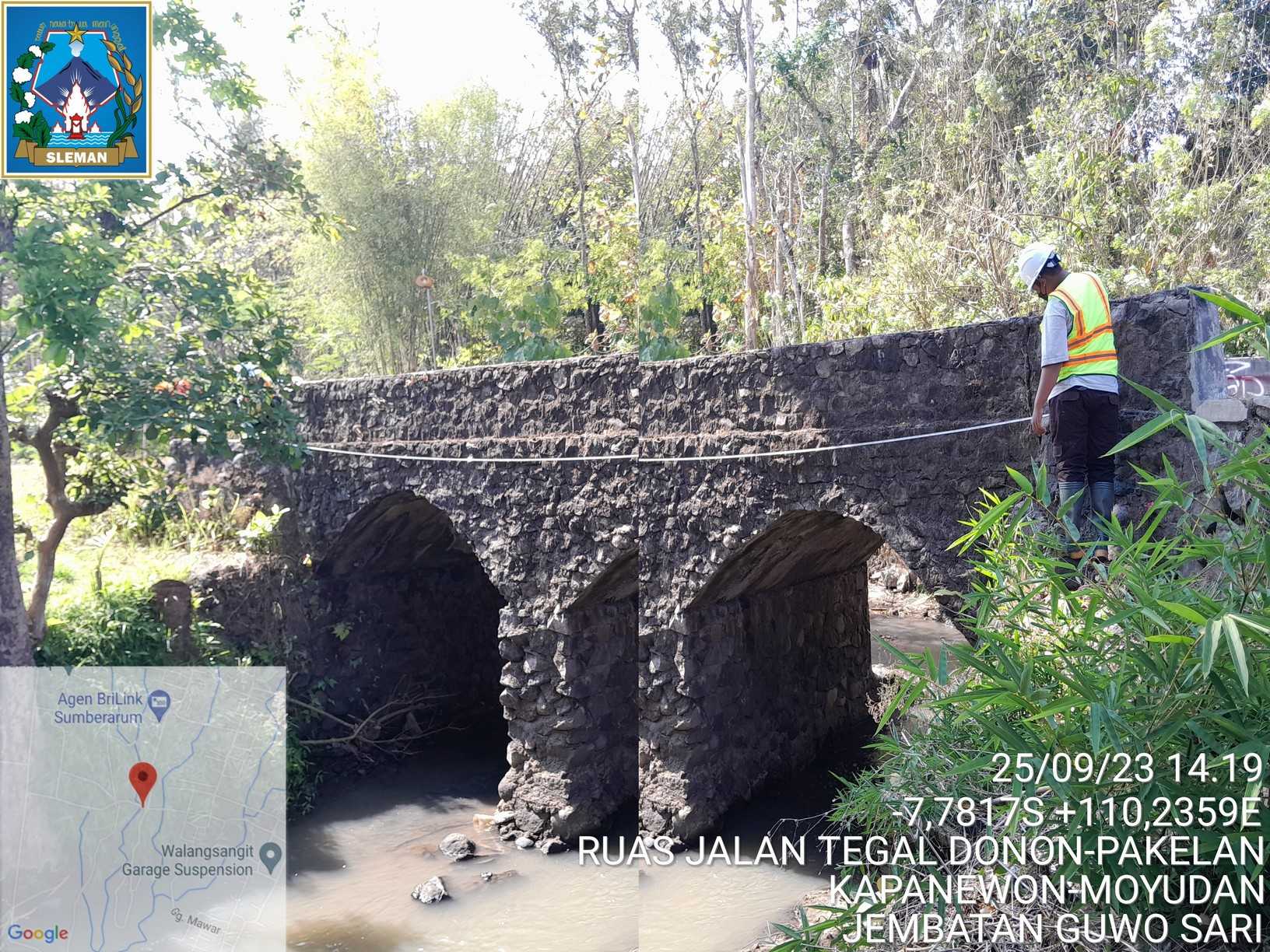

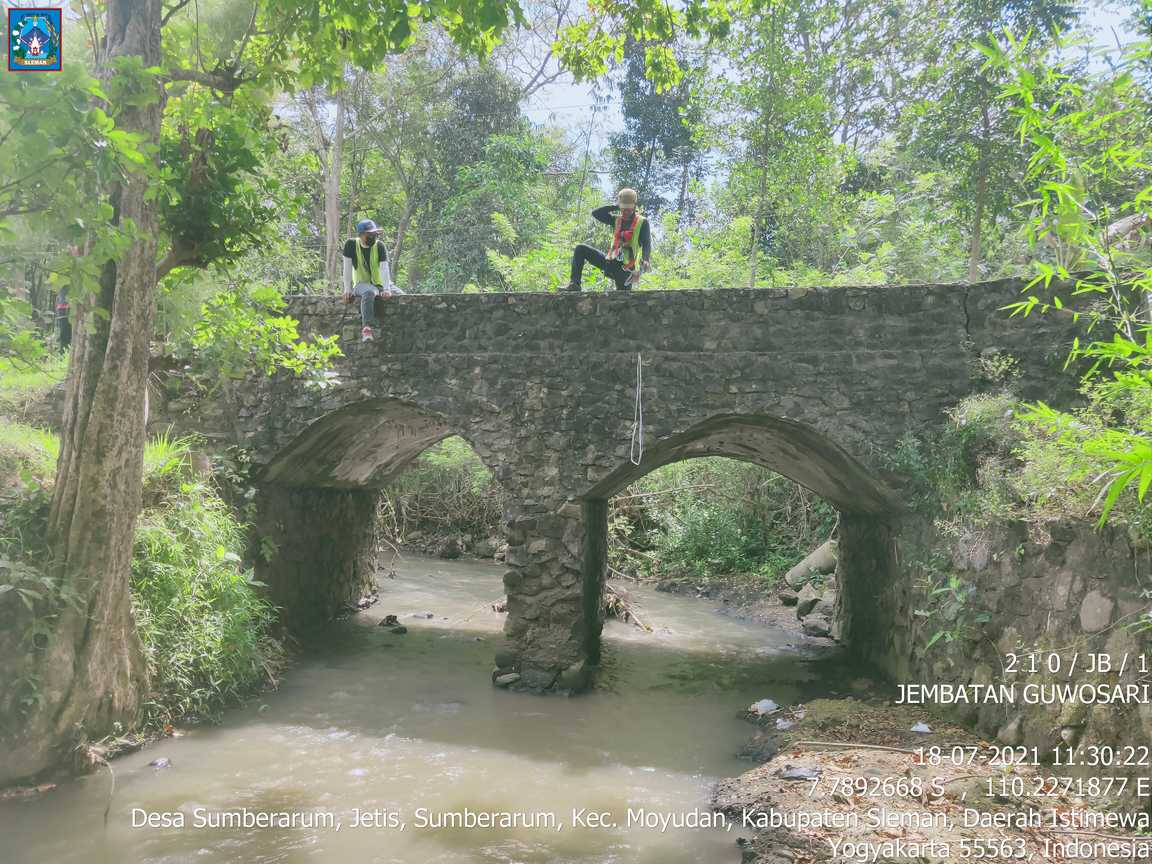

| Tipe | Pelengkung | Pelengkung | Pelengkung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 2 | 1 |
Lantai |
|||
| Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 1 | 1 | 1 |

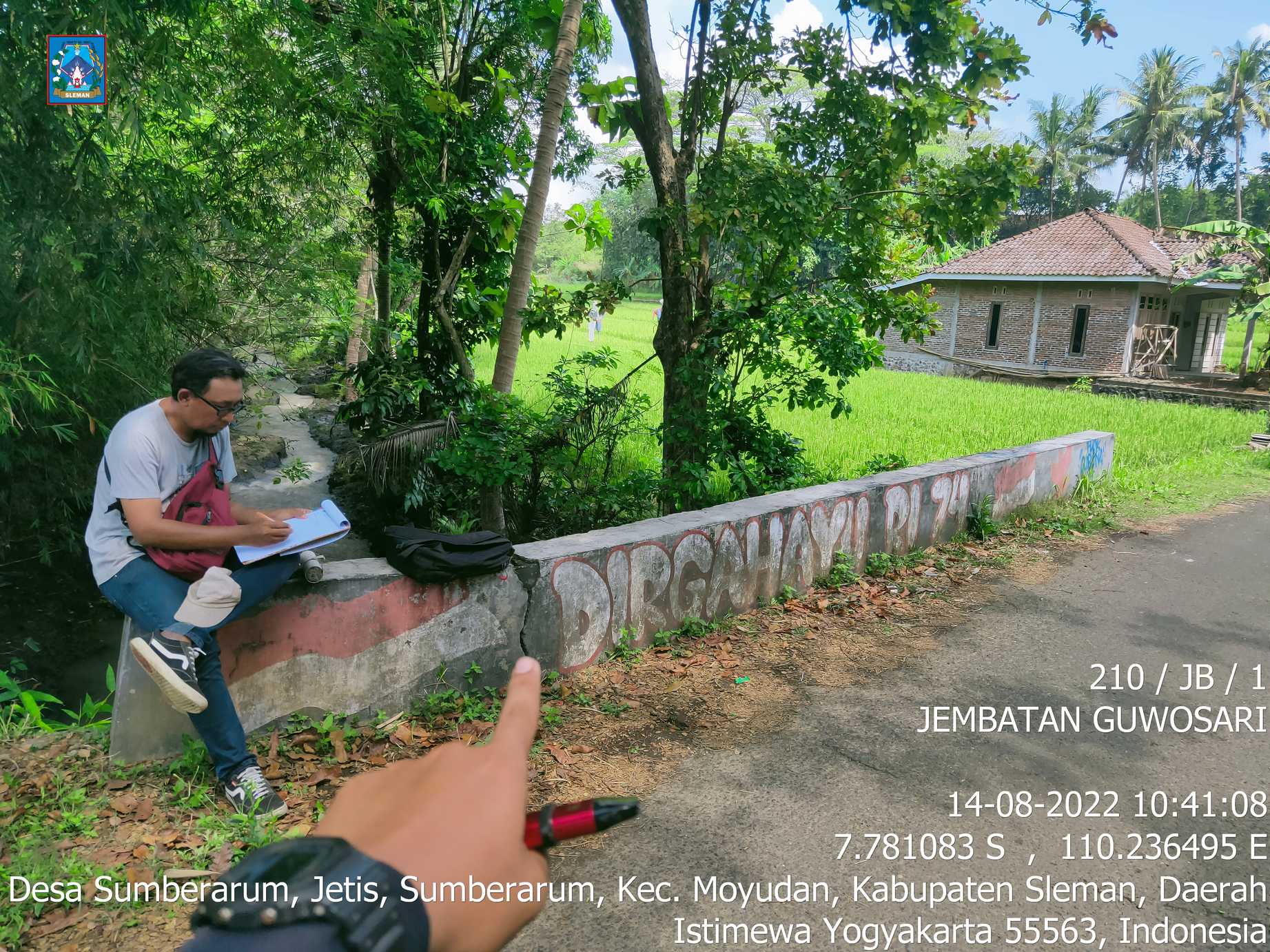

Sandaran |
|||
| Bahan 1 | Pasangan batu | Pasangan batu | Pasangan batu |
| Bahan 2 | |||
| Kondisi | 2 | 2 | 2 |

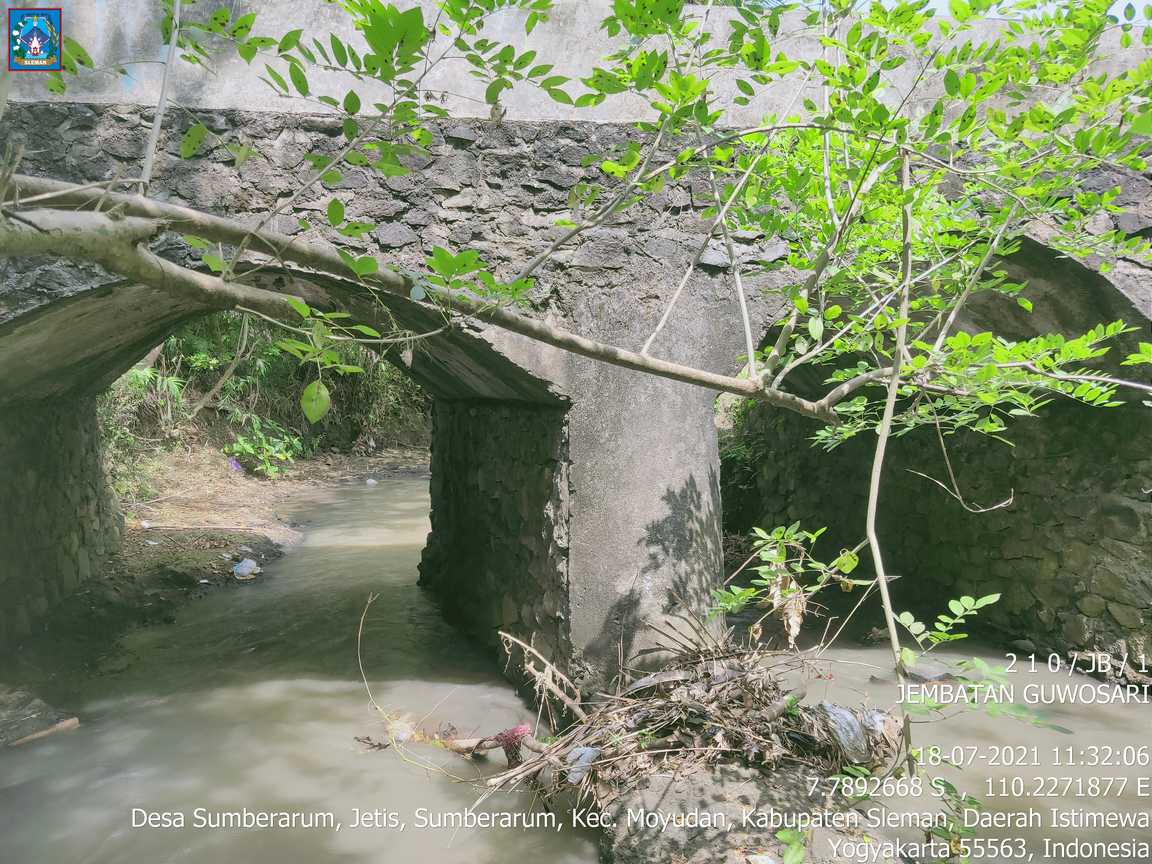

Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 3 | 3 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 1 | 3 |
KONDISI |
|||
| Nilai Kondisi | 3 (Rusak Berat) | 3 (Rusak Berat) | 3 (Rusak Berat) |

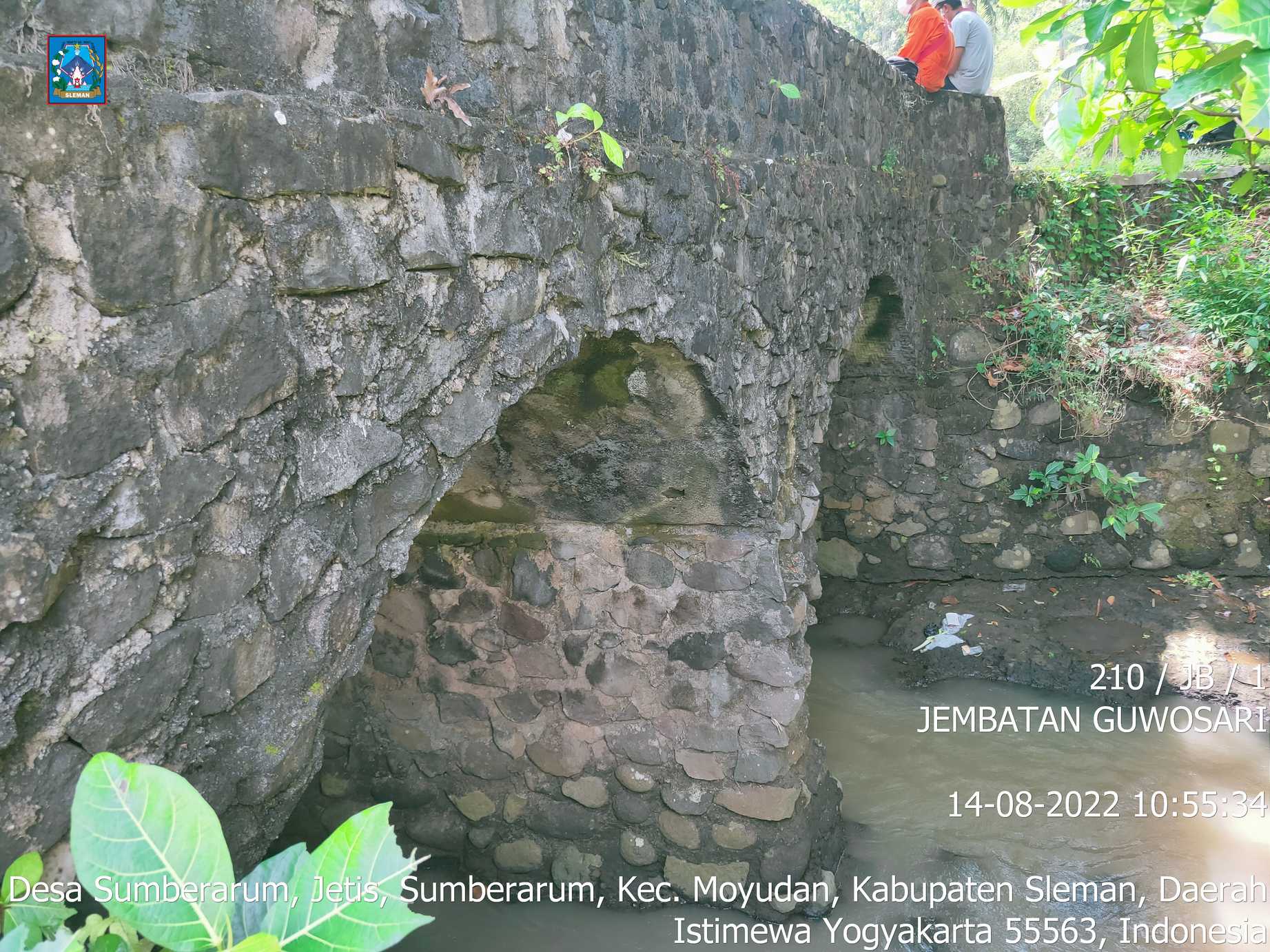

| Kerusakan | Dinding sayap abutment retak sampai parapet,Penurunan mutu pasangan batu pada abutment dan pelengkung jembatan retak | Penurunan mutu/retak pada bangunan kepala jembatan dan sayap jembatan,Penurunan mutu/retak pada bangunan pelengkung | Penurunan pada selimut beton pada pelengkung,Aspal aus pada sistem lantai |
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
