Detail Jembatan

Detail Jembatan

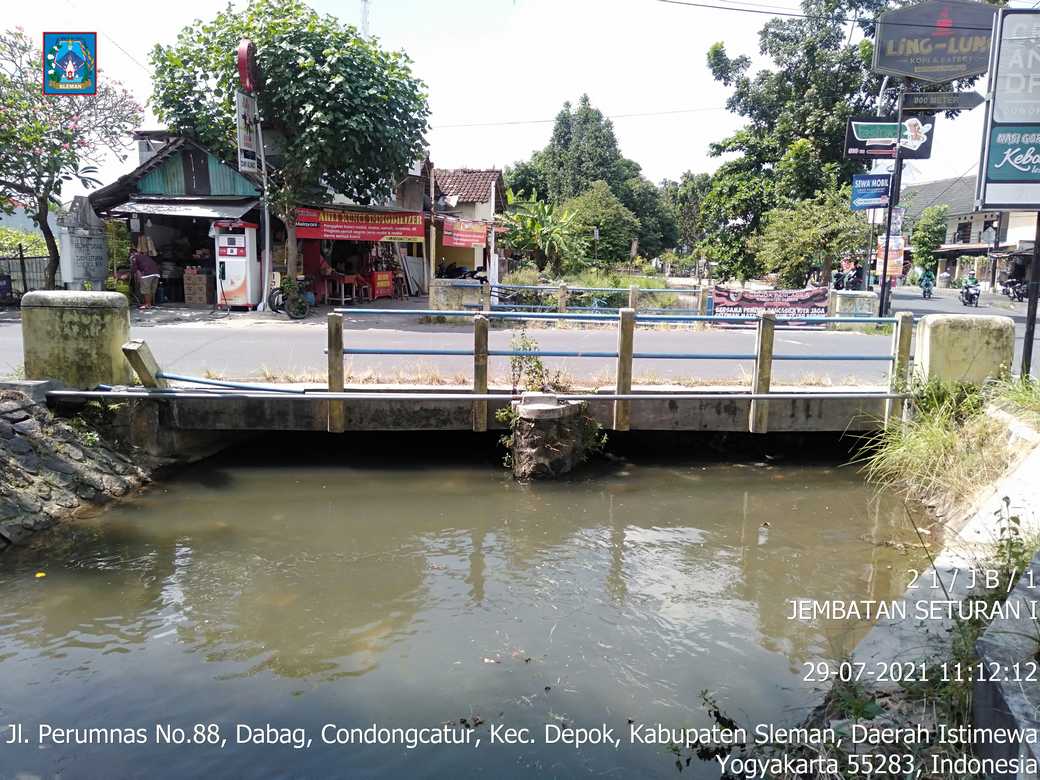

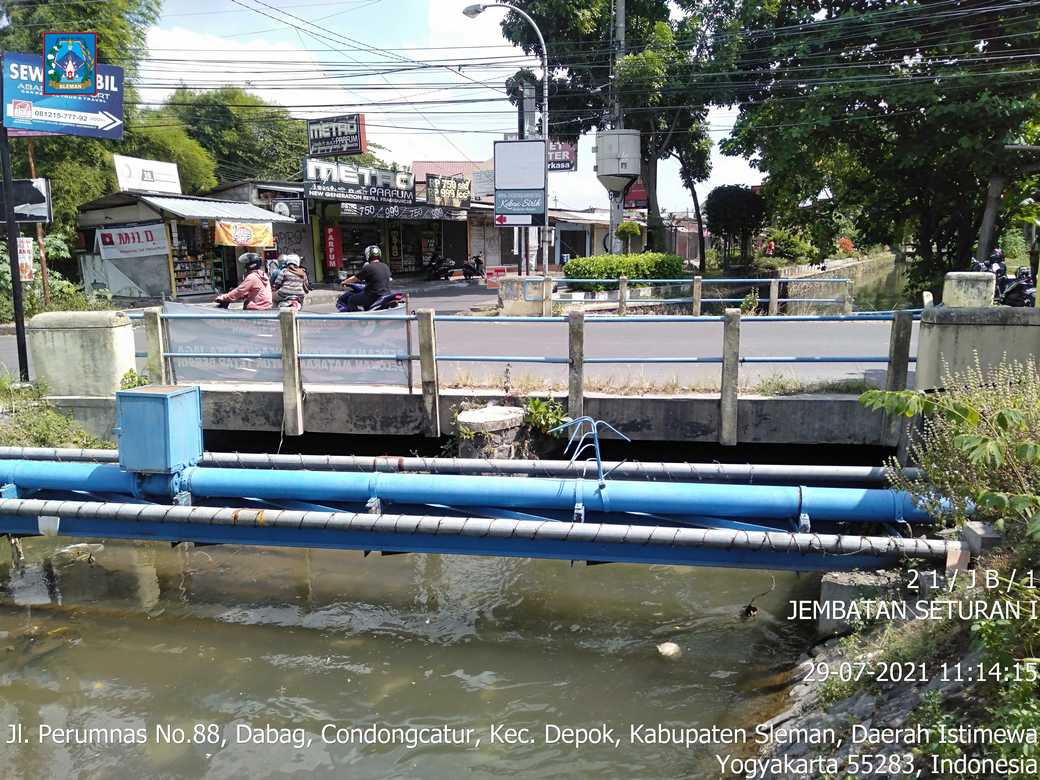

SETURAN I

Info

Nama Ruas Jalan21 - NGRINGIN - AMBARUKMO
No. JembatanKB.34.0004.0021.001
Nama JembatanSETURAN I

Lokasi

KapanewonDepok
kmpost
Koordinat-7.771041, 110.405141

# 2021 2022 2023

Dimensi

Panjang 8.7 m 8.7 m 8.7 m
Lebar 8.5 m 8.5 m 8.5 m
Bentang 2 2 2

Struktur Bangunan Atas

Tipe Plat Plat Plat
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 3

Lantai

Bahan 1 Beton bertulang Beton bertulang Beton bertulang
Bahan 2 Aspal Aspal Aspal
Kondisi 1 1 1

Sandaran

Bahan 1 Beton bertulang Beton bertulang Beton bertulang
Bahan 2 Pipa baja diisi beton Pipa baja diisi beton Pipa baja diisi beton
Kondisi 1 2 1

Kepala Jembatan / Pilar

Tipe Dinding penuh Dinding penuh Dinding penuh
Bahan Pasangan batu Pasangan batu Pasangan batu
Kondisi 2 2 1

Pondasi

Tipe Langsung Langsung Langsung
Bahan Pasangan batu Pasangan batu Pasangan batu
Kondisi 1 1 3

KONDISI

Nilai Kondisi 2 (Rusak Sedang) 3 (Rusak Berat) 3 (Rusak Berat)

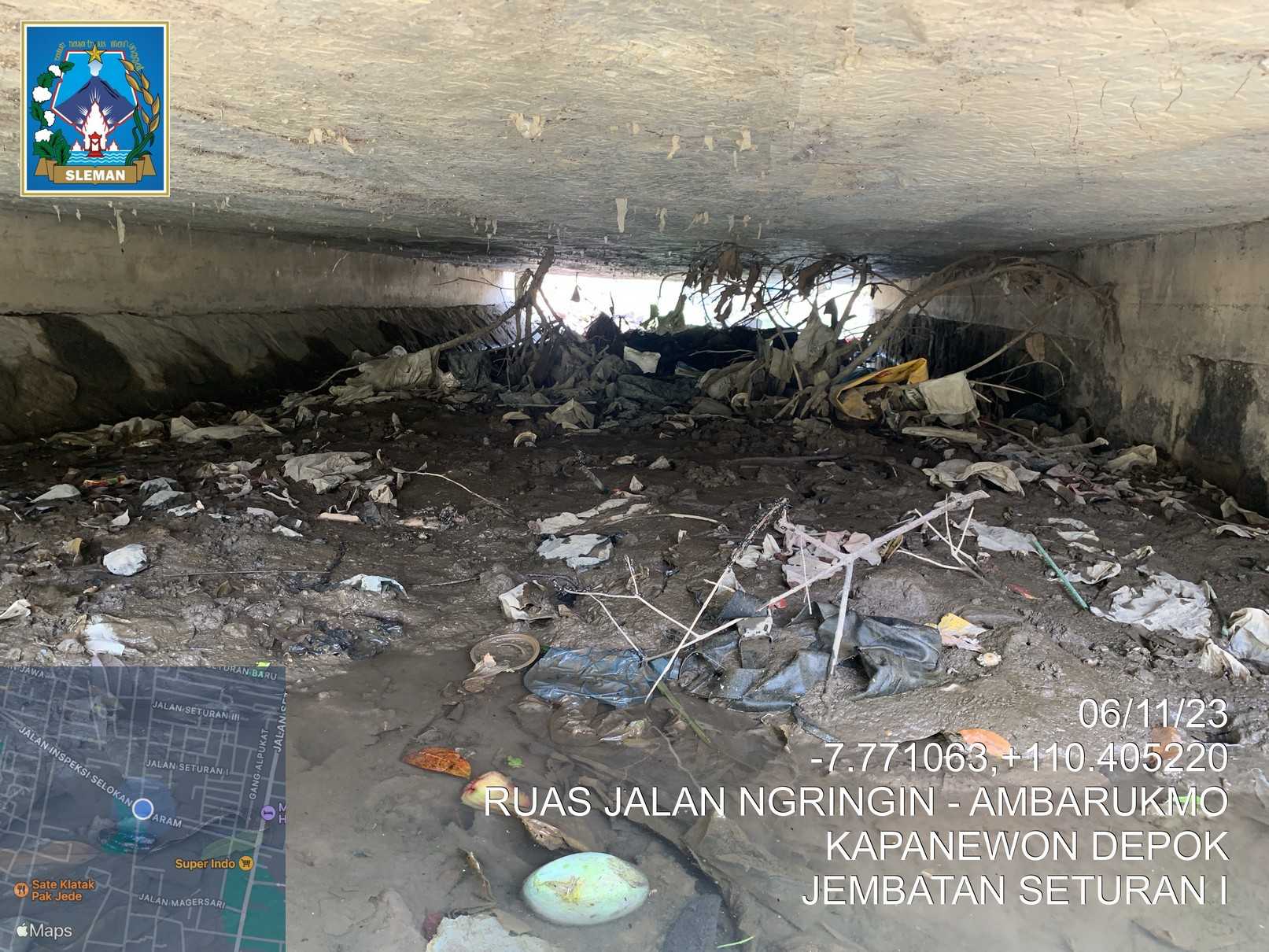

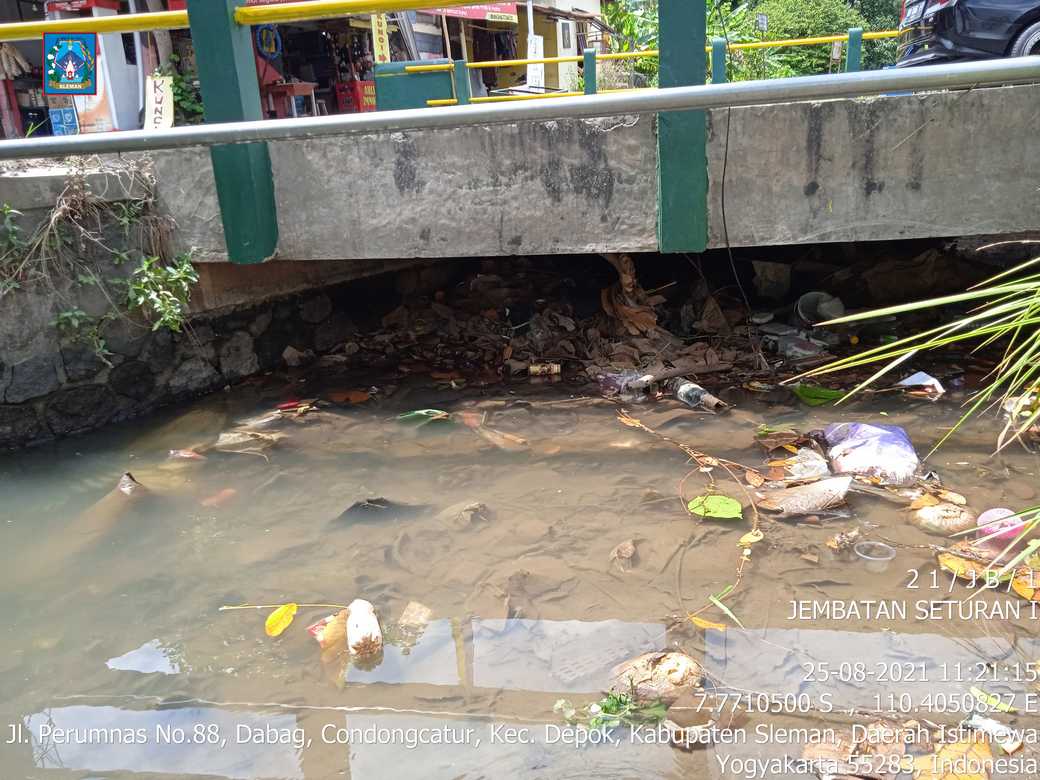

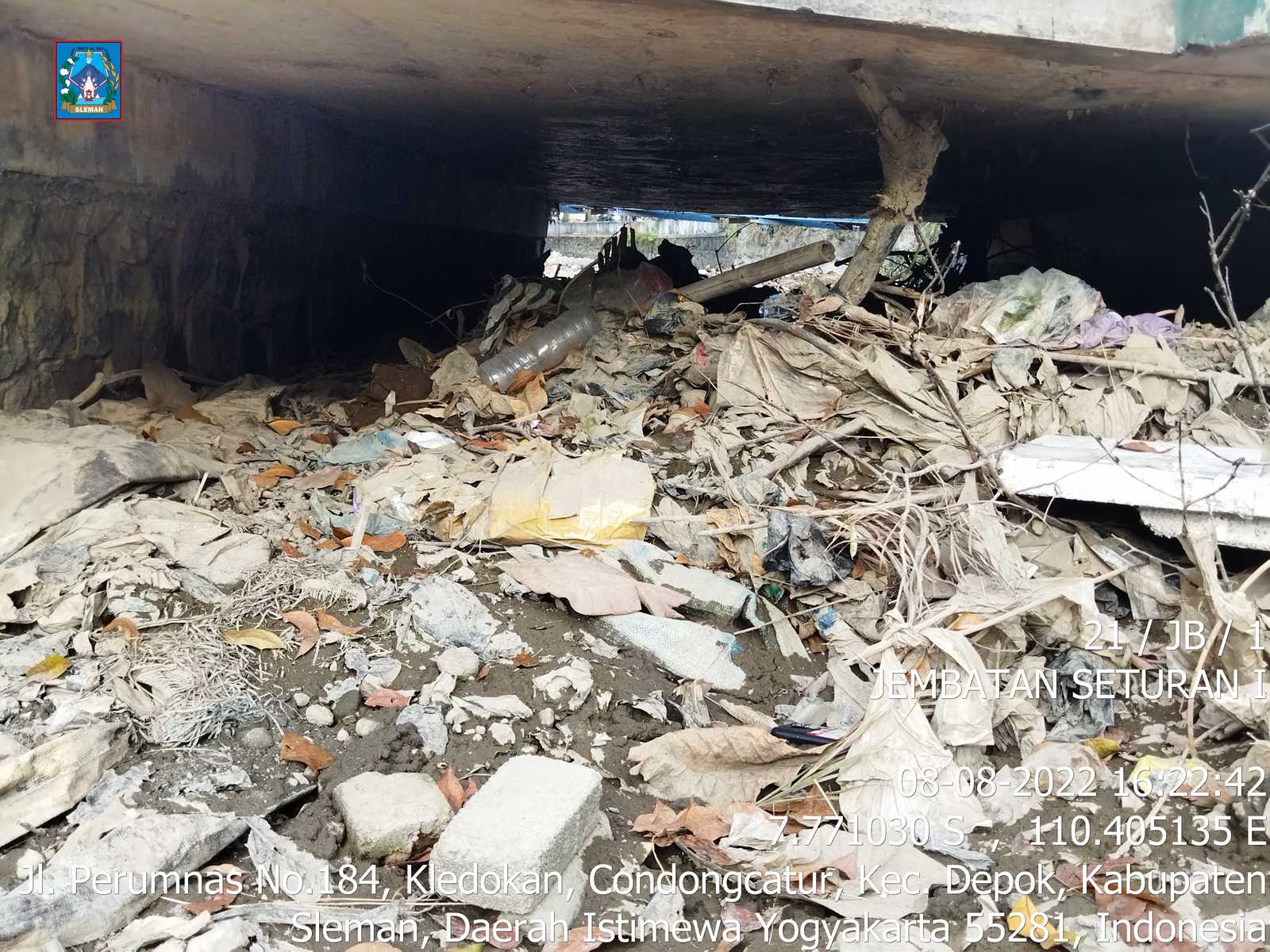

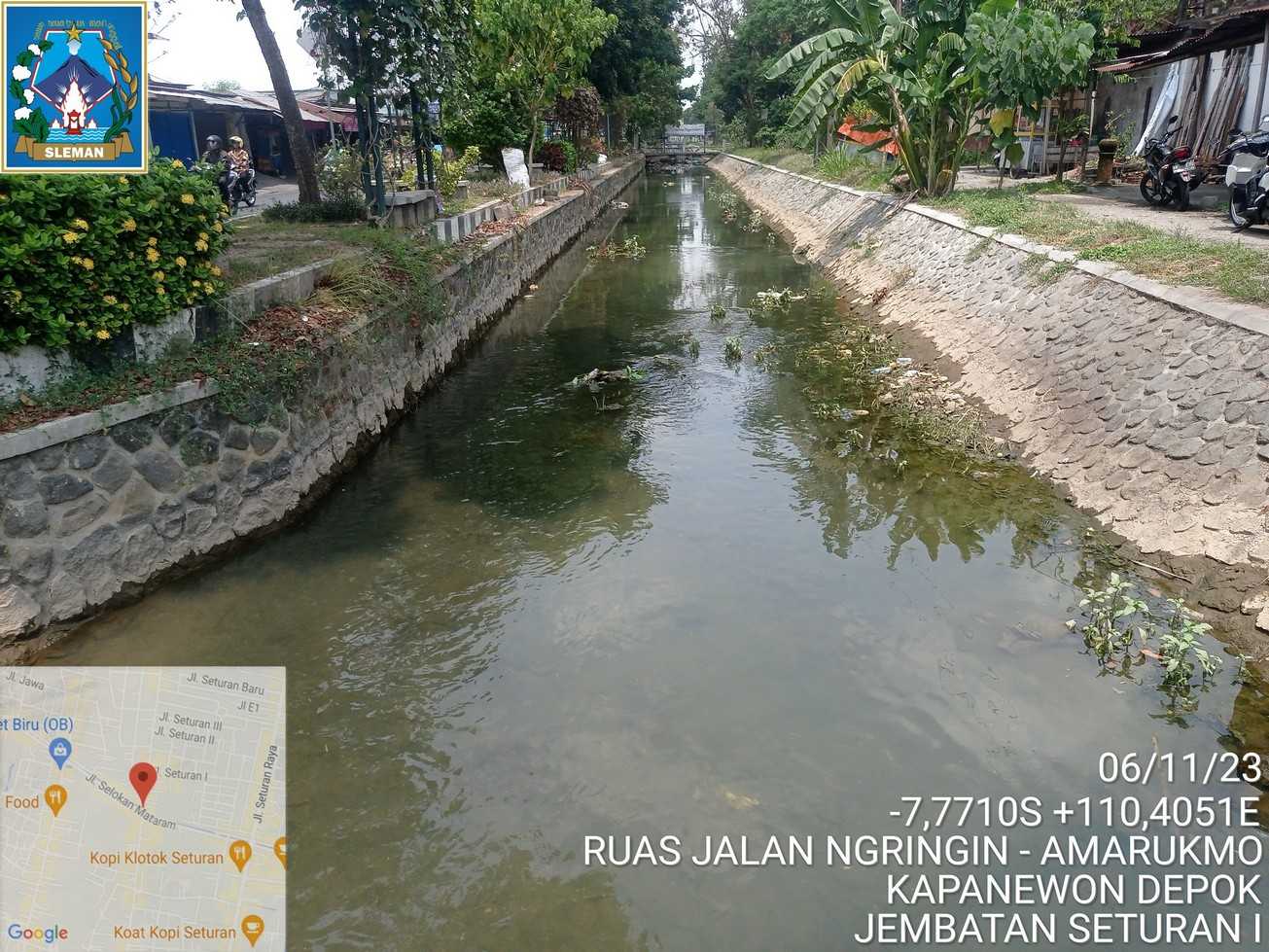

Kerusakan Sayap jembatan retak, Penurunan mutu/retak pada dinding sayap jembatan,endapan/ lumpur berlebih pada aliran sungai keroposon pada selimut beton ,keropos pada wingwall jembatan
Penanganan Pemeliharaan Berkala Rehabilitasi (perbaikan dan /atau perkuatan) Rehabilitasi
