Detail Jembatan KLELEN I

Detail Jembatan

DATA TEKNIS

#	2021	2022	2023
Dimensi
Panjang	10 m	10 m	10 m
Lebar	8.75 m	8.75 m	8.75 m
Bentang	1	1	1
Struktur Bangunan Atas
Tipe	Pelengkung	Pelengkung	Pelengkung
Bahan	Beton bertulang	Beton bertulang	Beton bertulang
Kondisi	1	2	2
Lantai
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan
Bahan 2	Aspal	Aspal	Aspal
Kondisi	1	1	1
Sandaran
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton
Kondisi	1	1	2
Kepala Jembatan / Pilar
Tipe	Dinding penuh	Dinding penuh	Dinding penuh
Bahan
Kondisi	2	1	1
Pondasi
Tipe	Langsung	Langsung	Langsung
Bahan	Pasangan batu	Pasangan batu	Pasangan batu
Kondisi	1	1	1
KONDISI
Nilai Kondisi	2 (Rusak Sedang)	2 (Rusak Sedang)	2 (Rusak Sedang)
Kerusakan	Scouring pada abutment jembatan dan penurunan mutu pasangan bata pada bangunan pelengkung dan dinding tegak,	Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung,Penurunan mutu/scouring pada bangunan pengaman (DPT)	Keropos pada pelengkung,Retak dan terdapat coretan pada loneng sandaran
Penanganan	Pemeliharaan Berkala	Pemeliharaan Berkala	Pemeliharaan Berkala

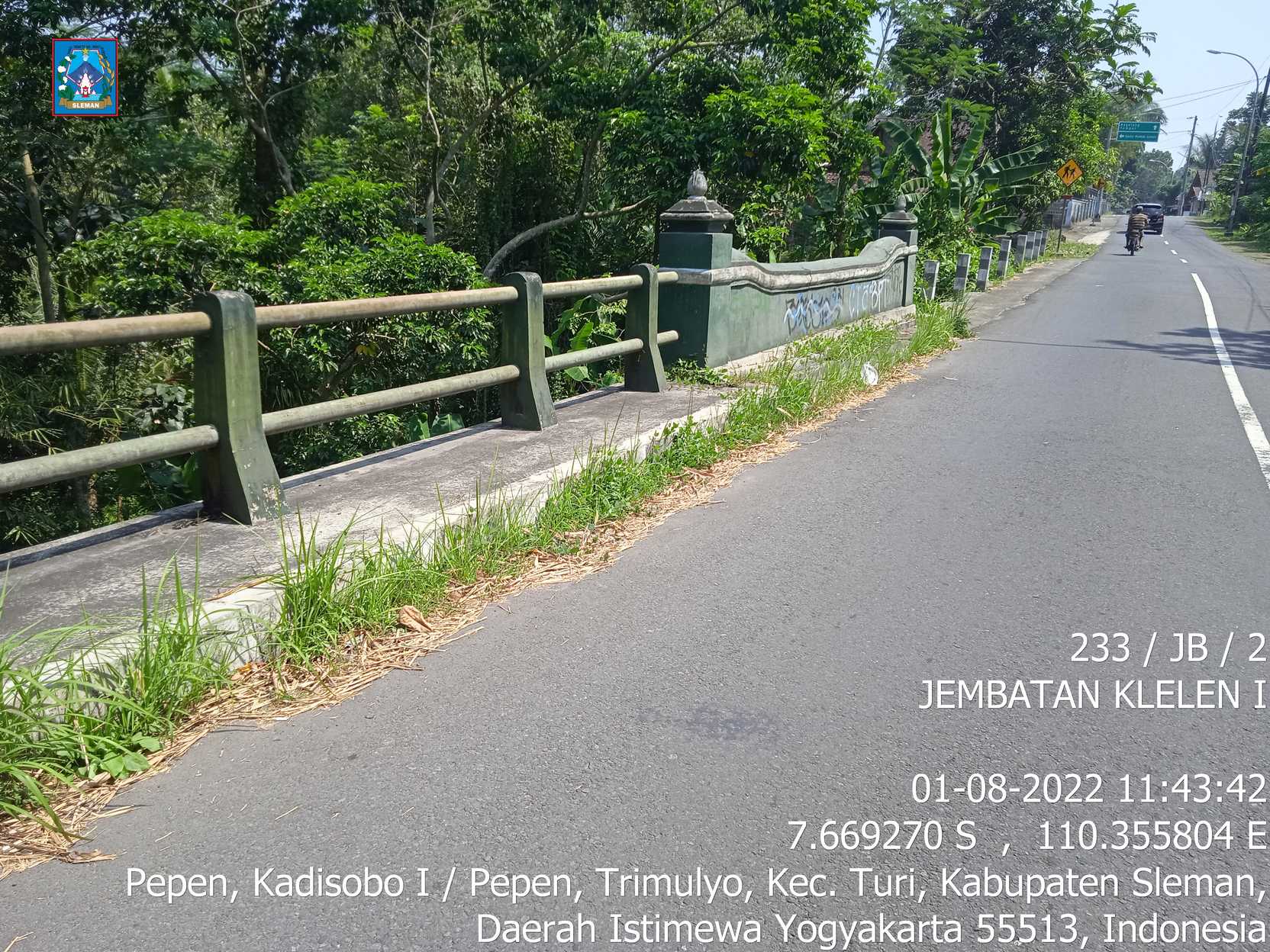

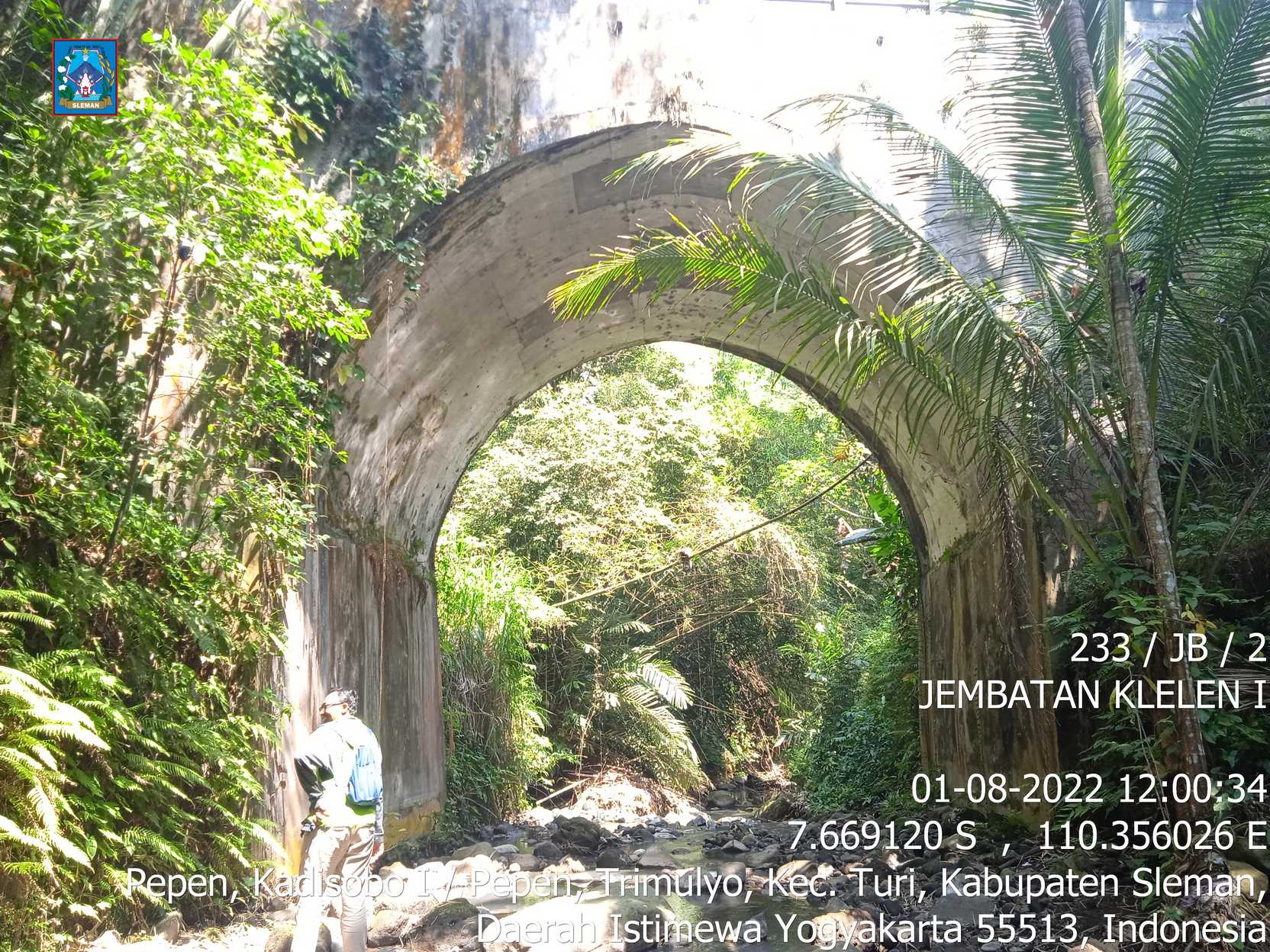

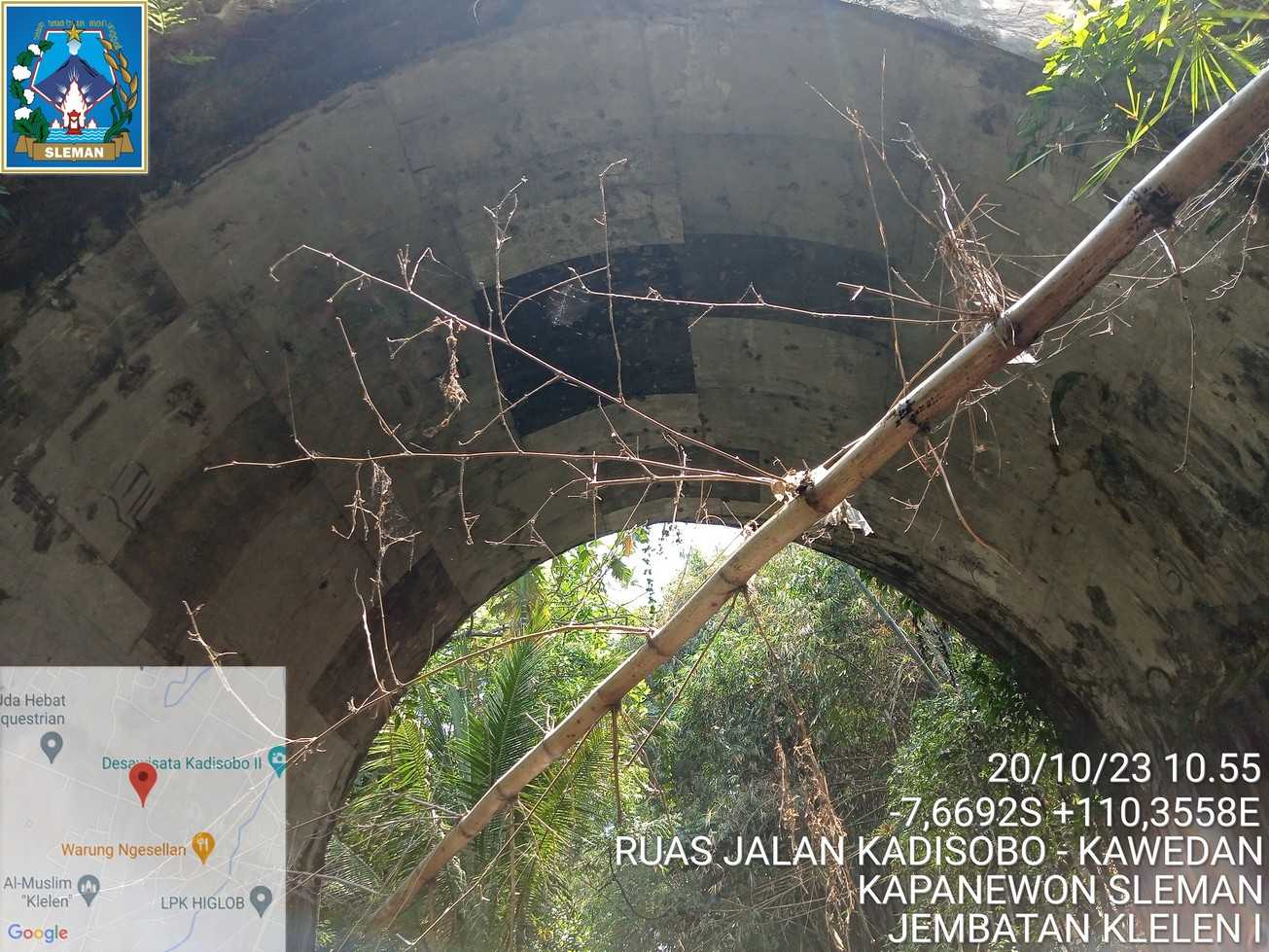

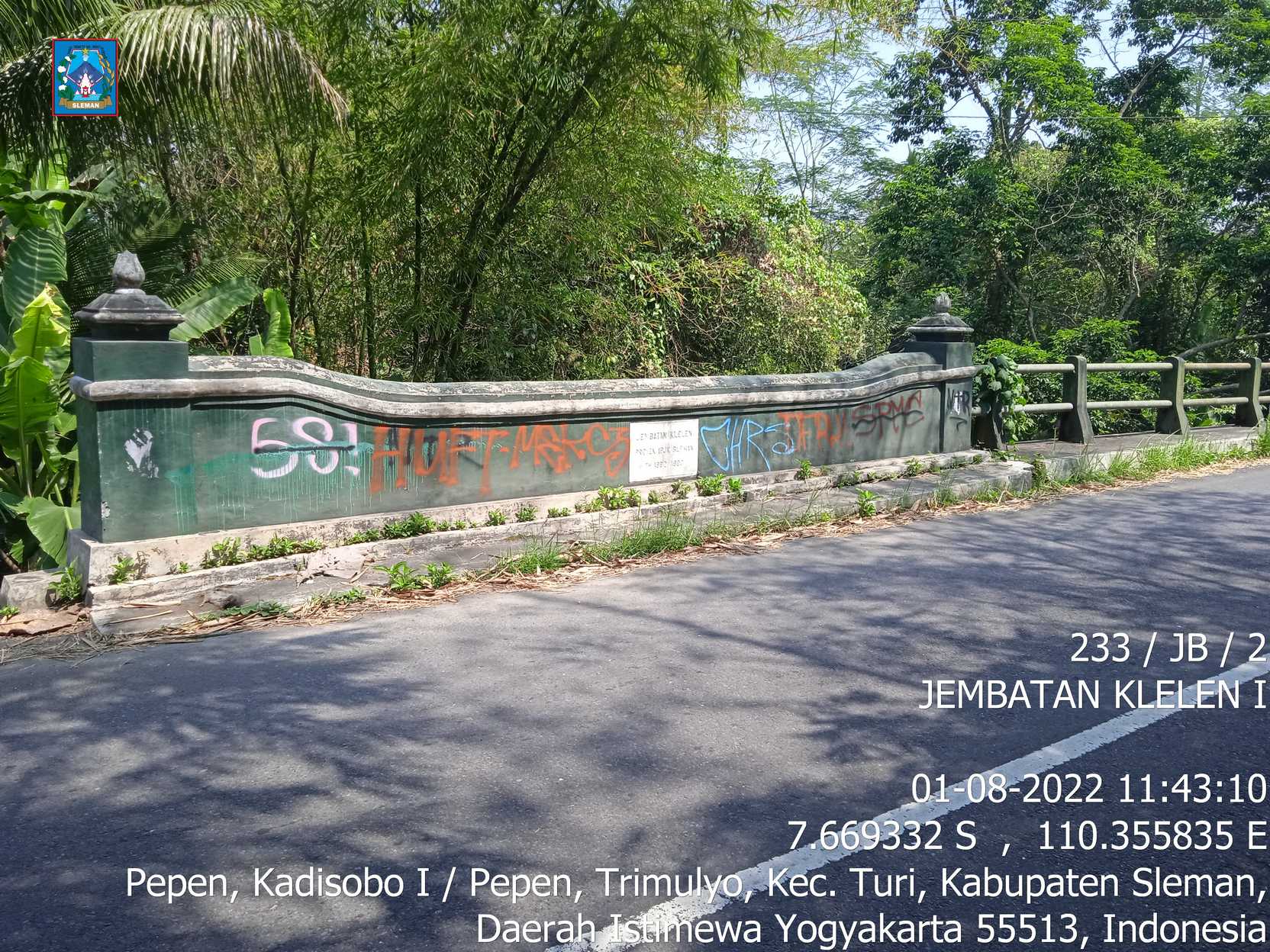

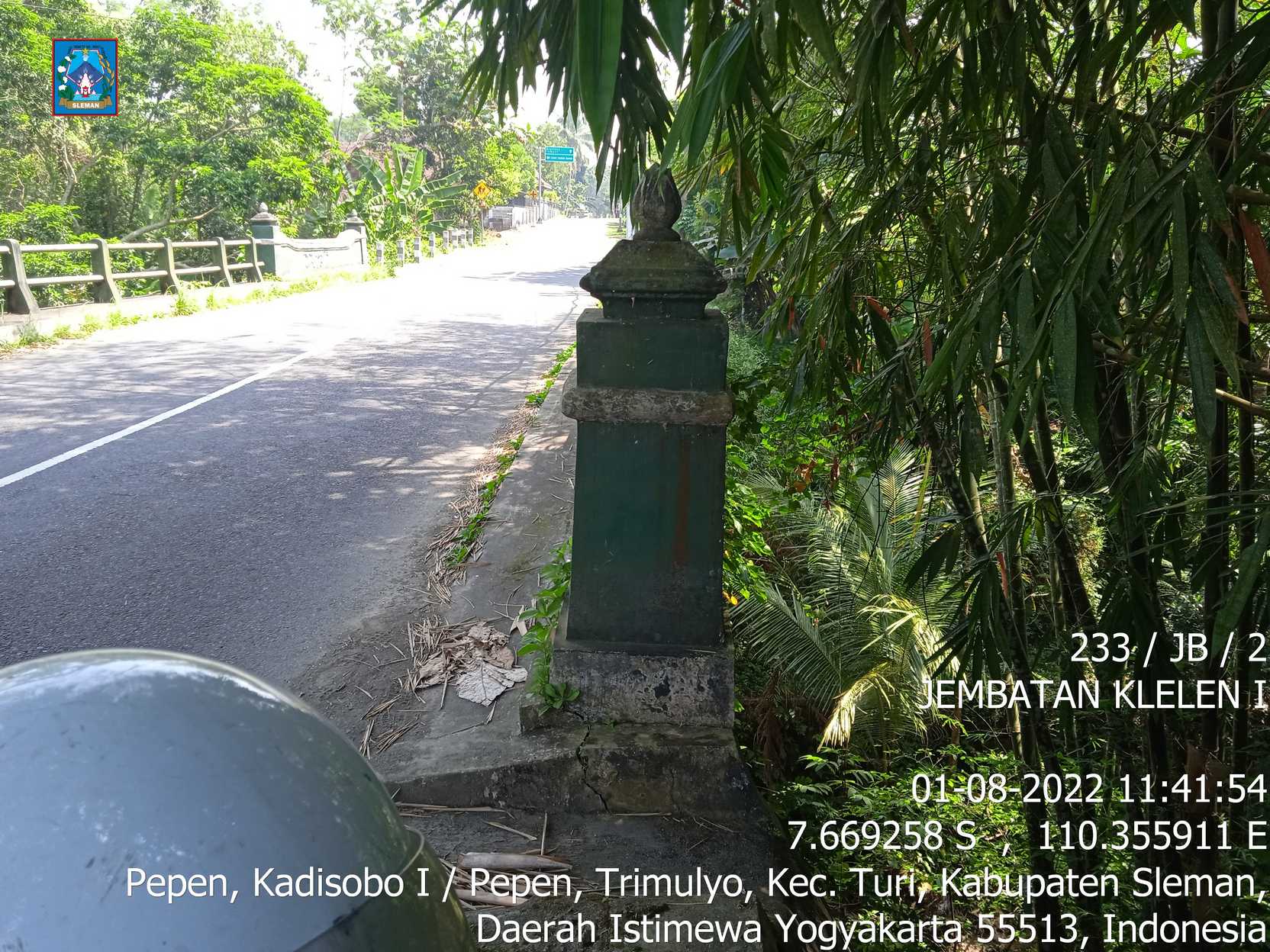

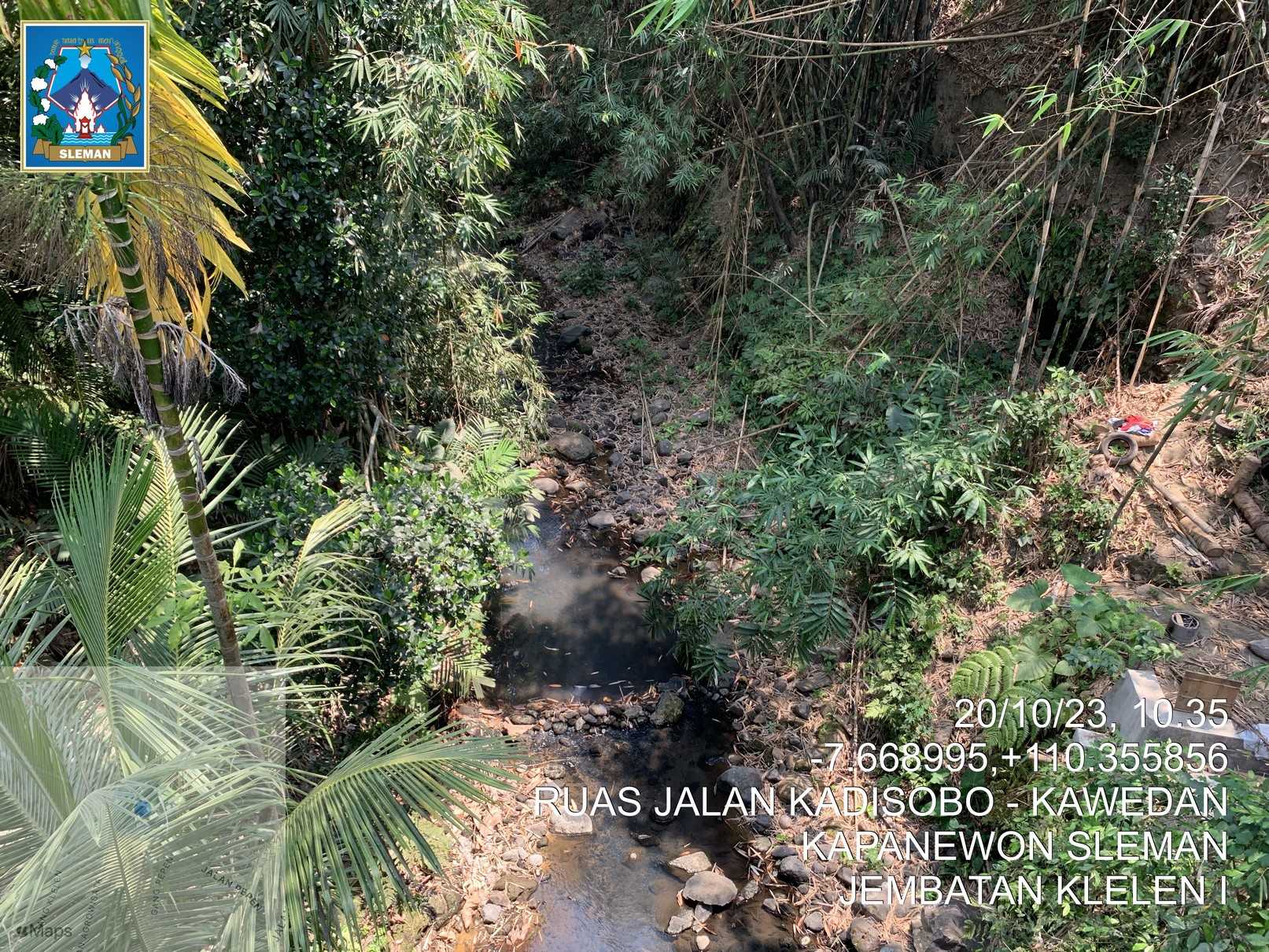

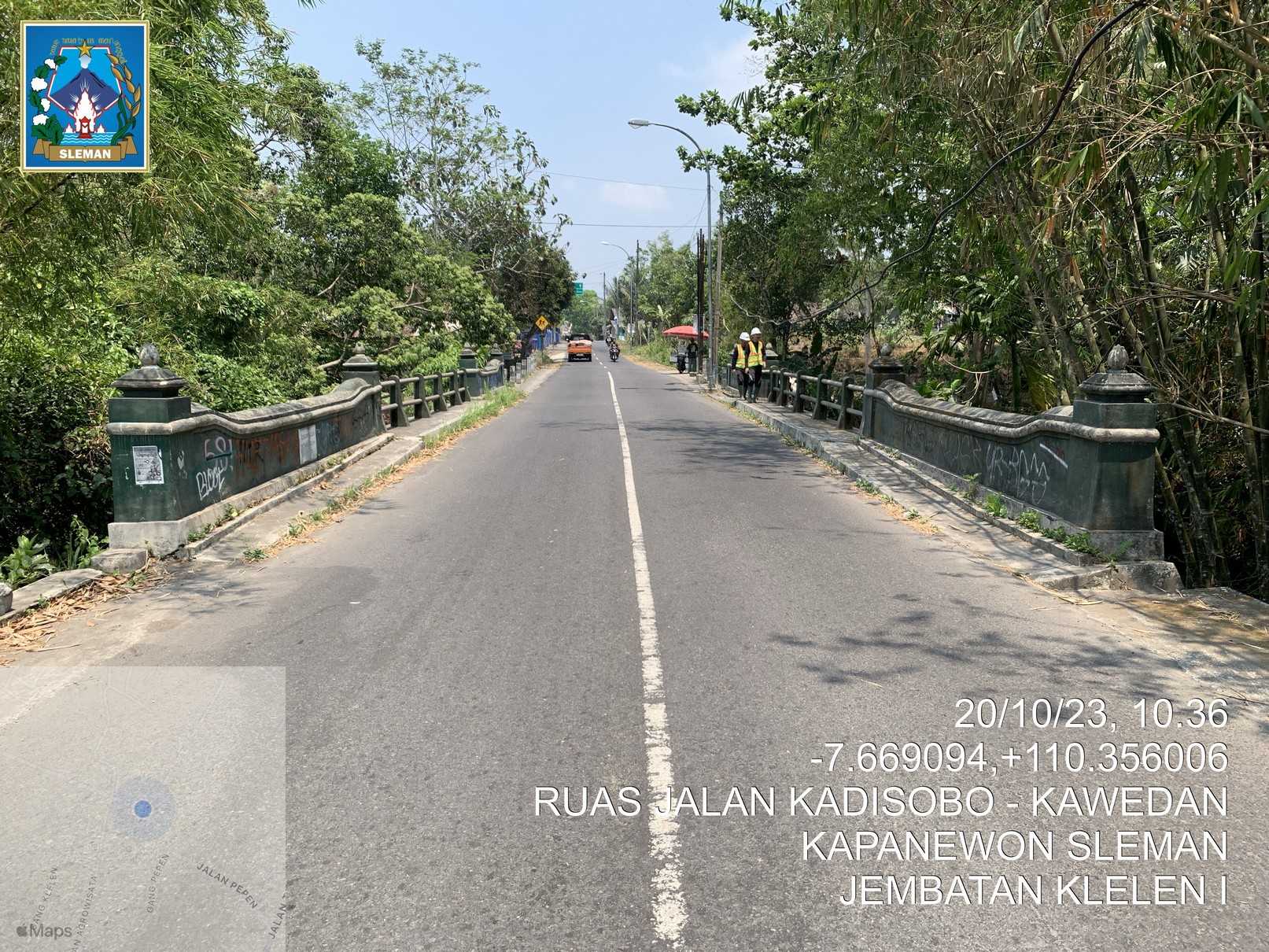

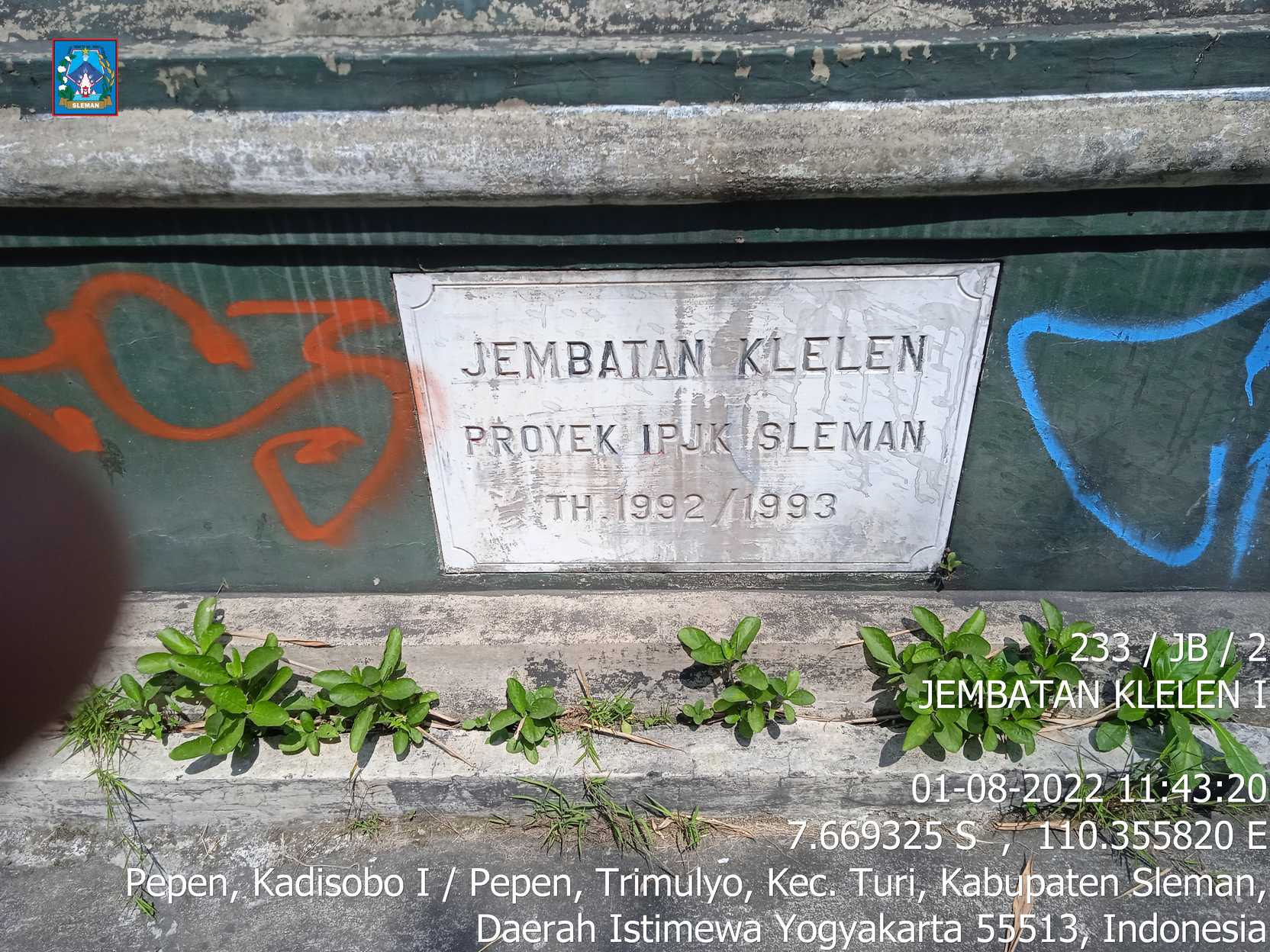

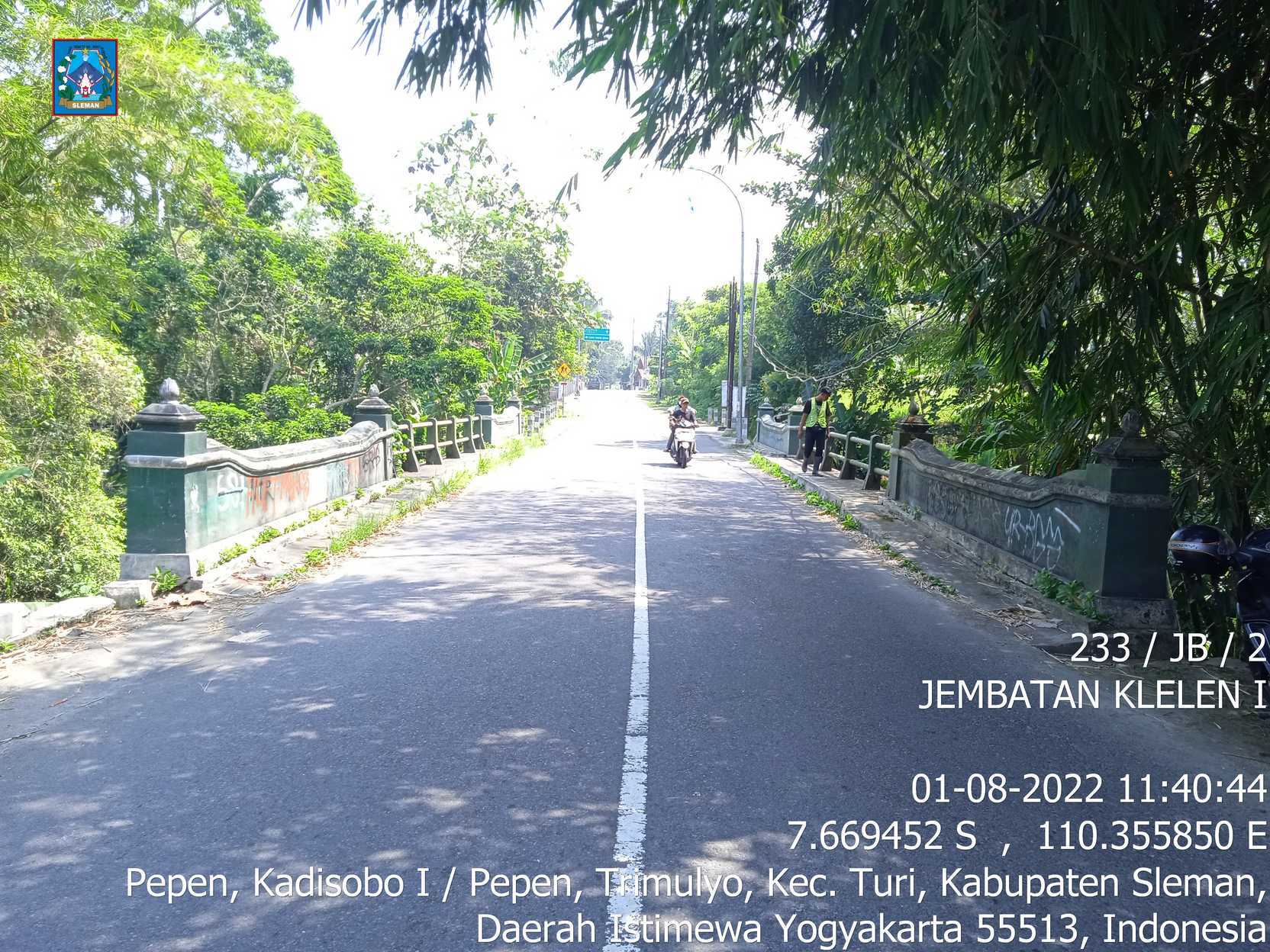

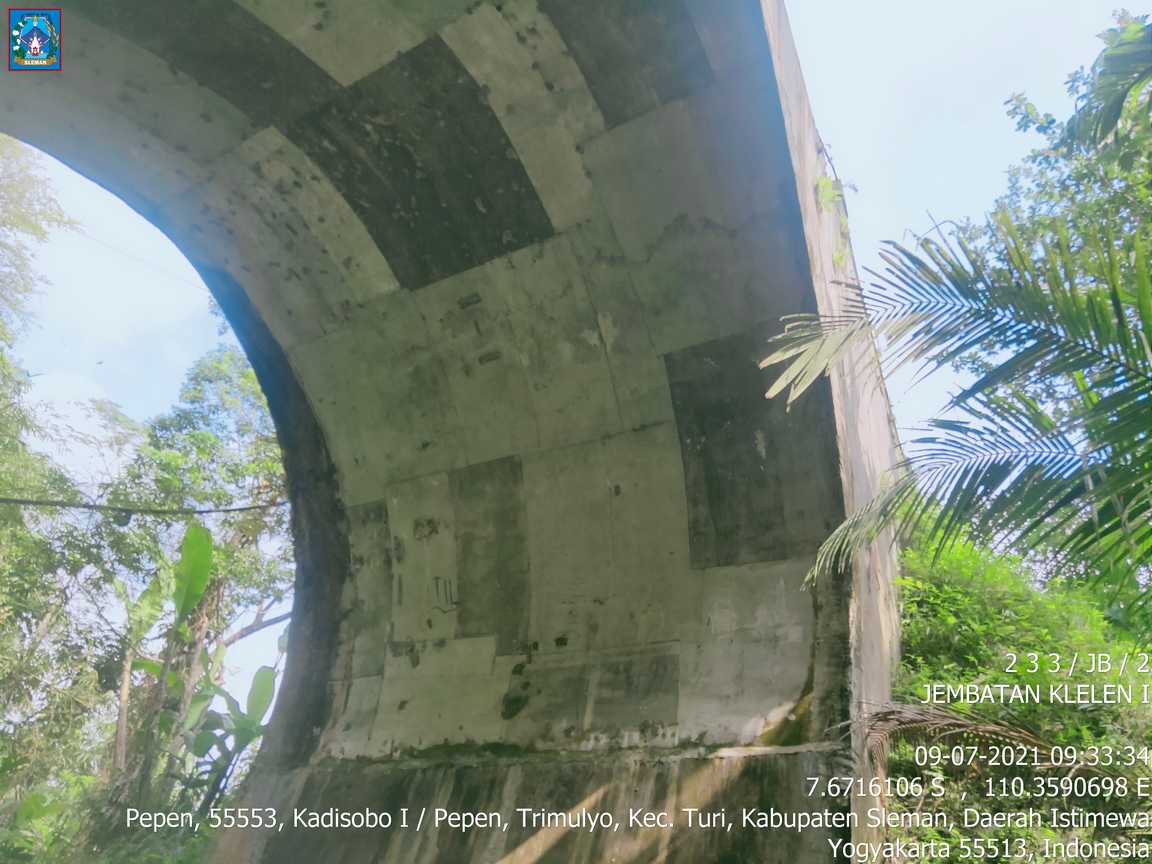

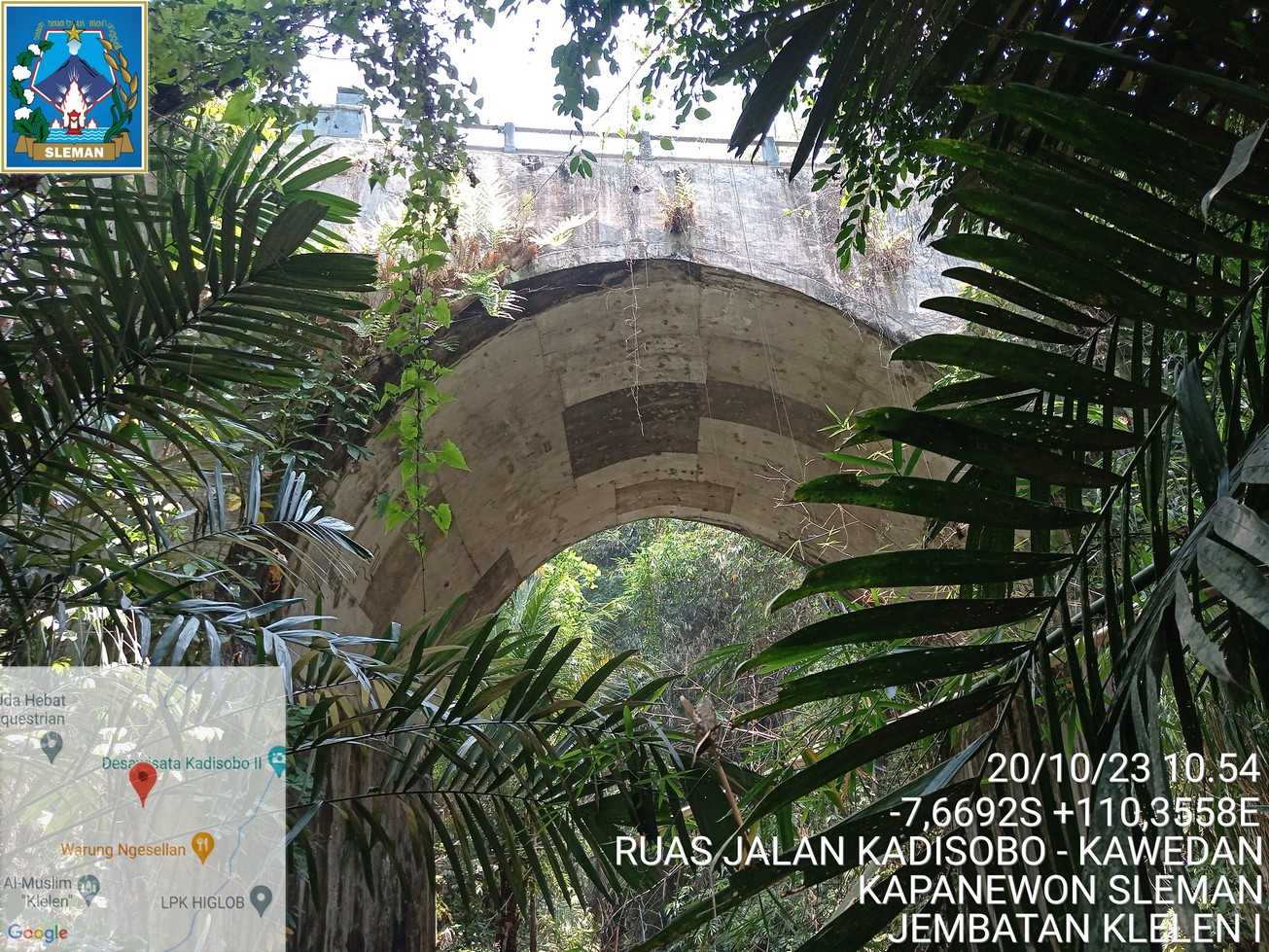

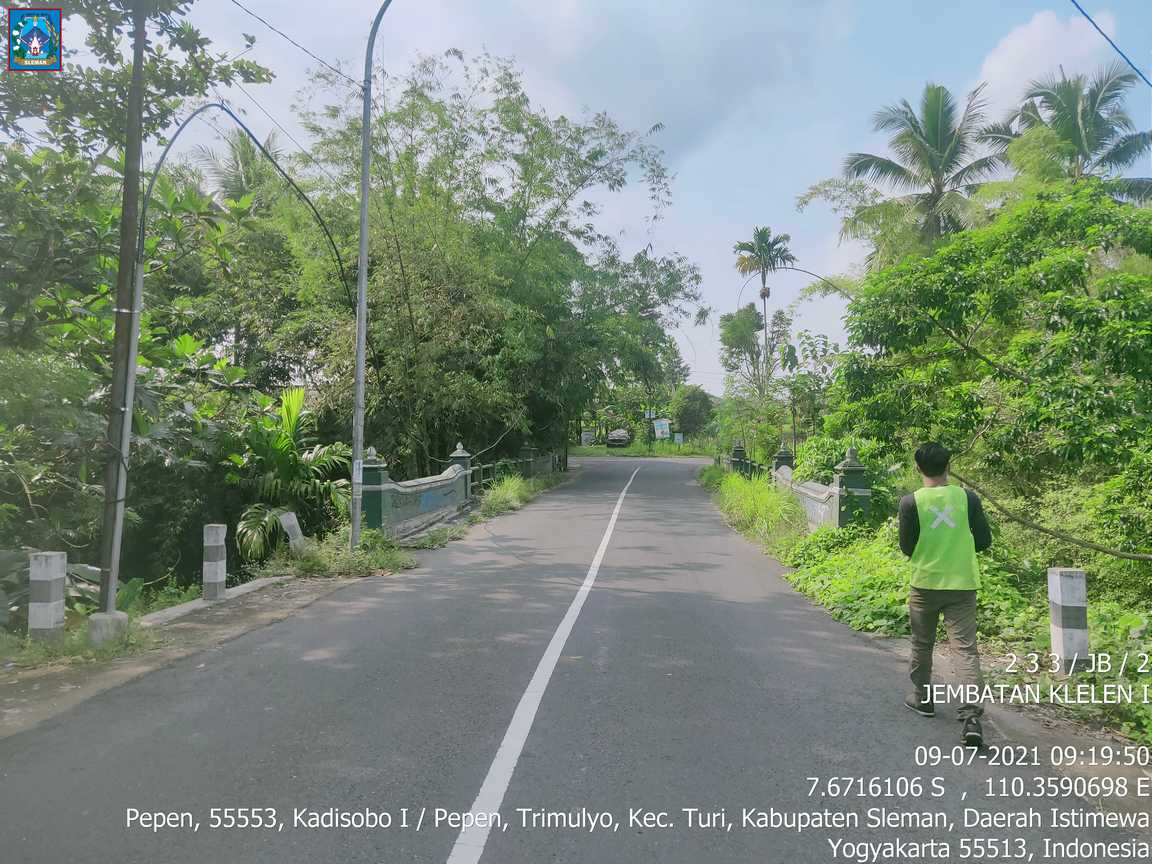

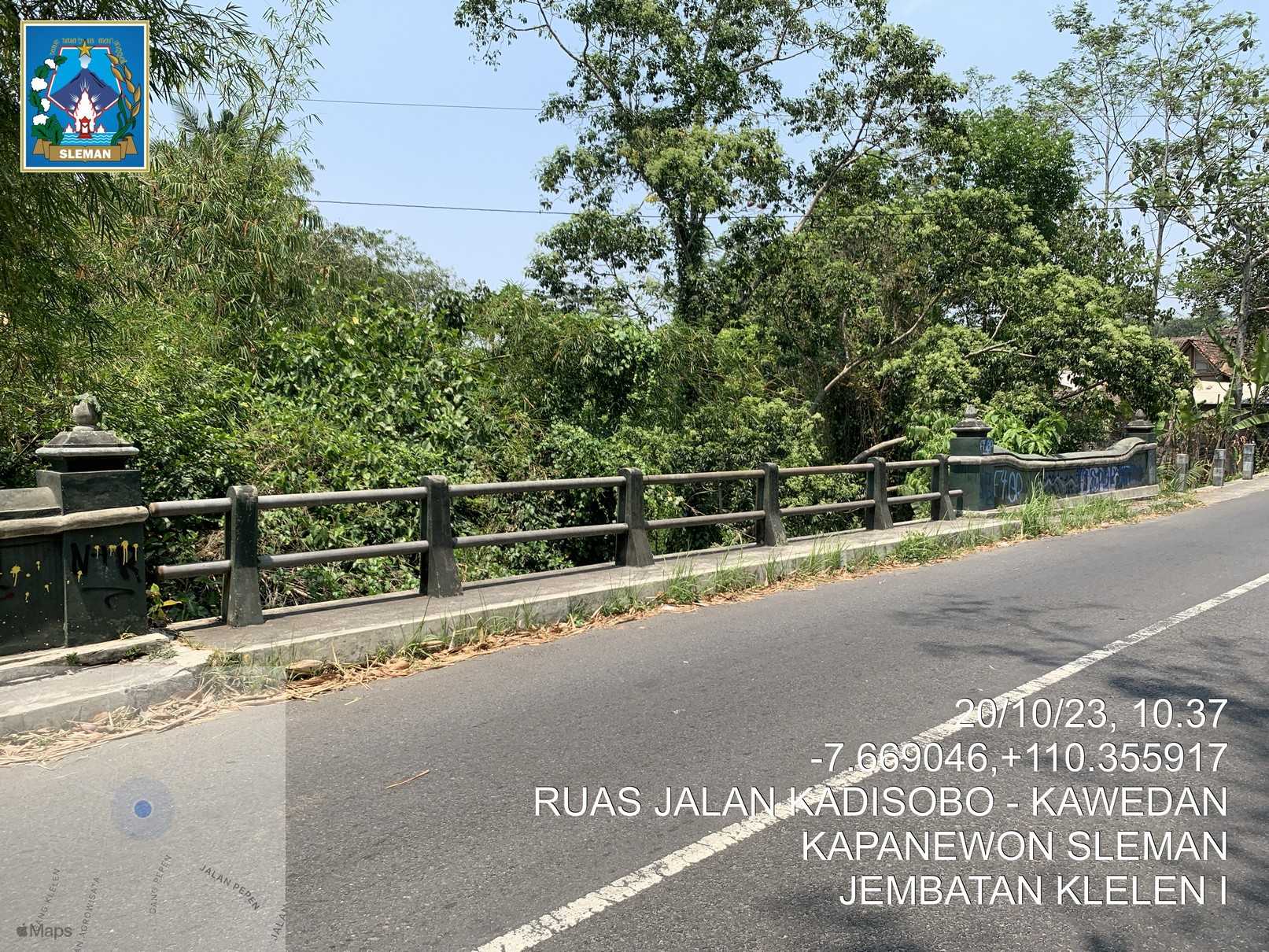

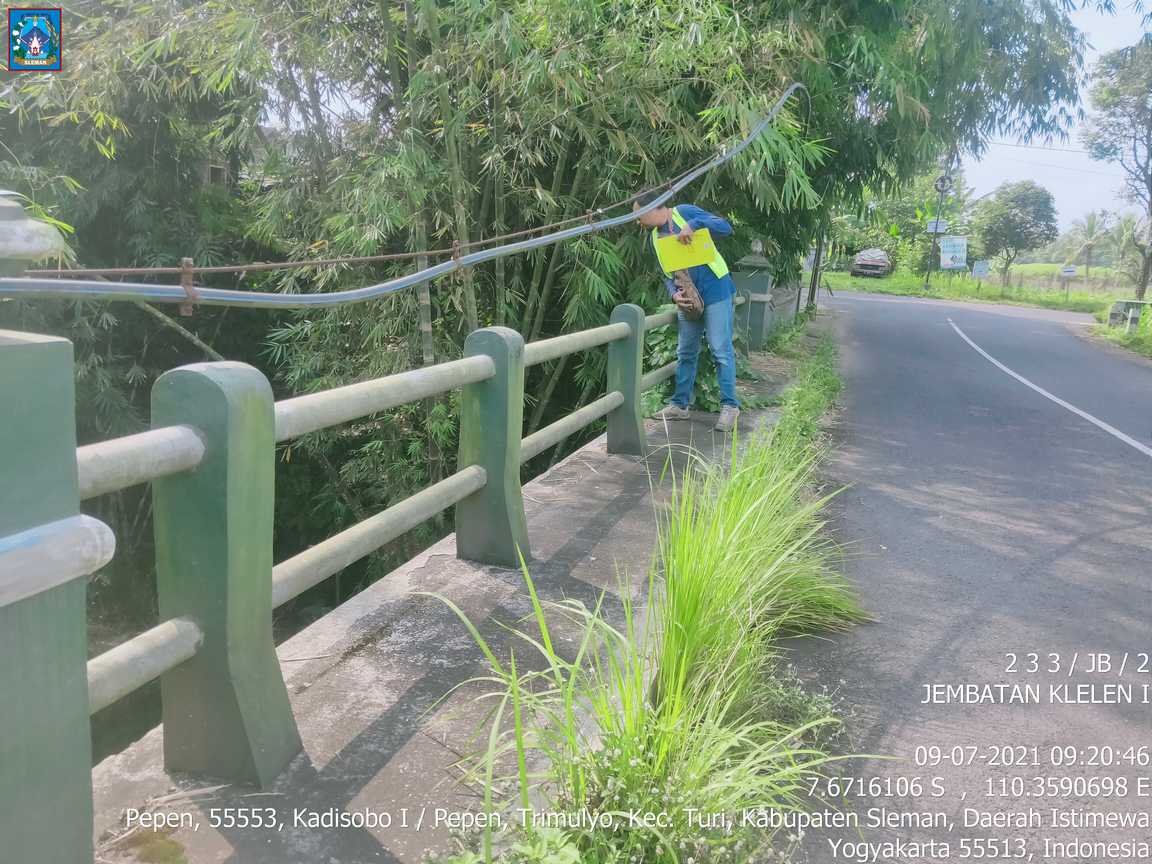

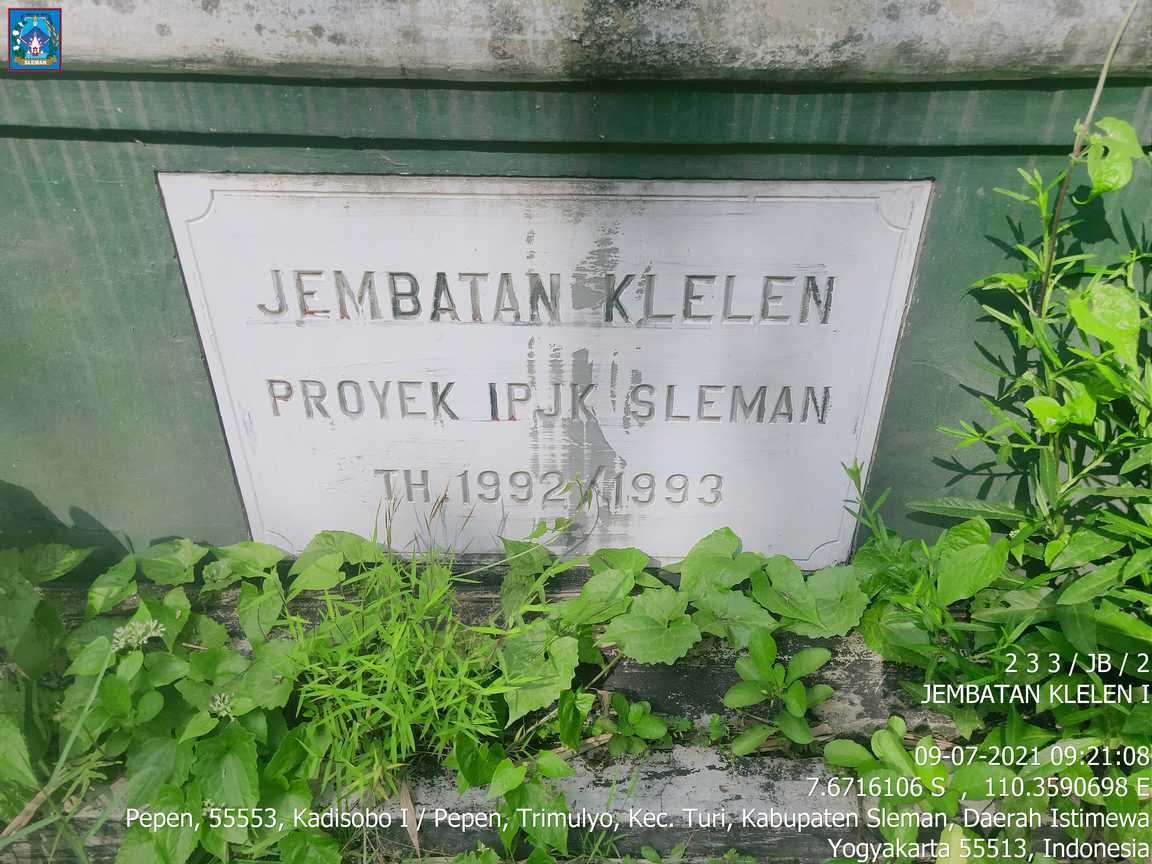

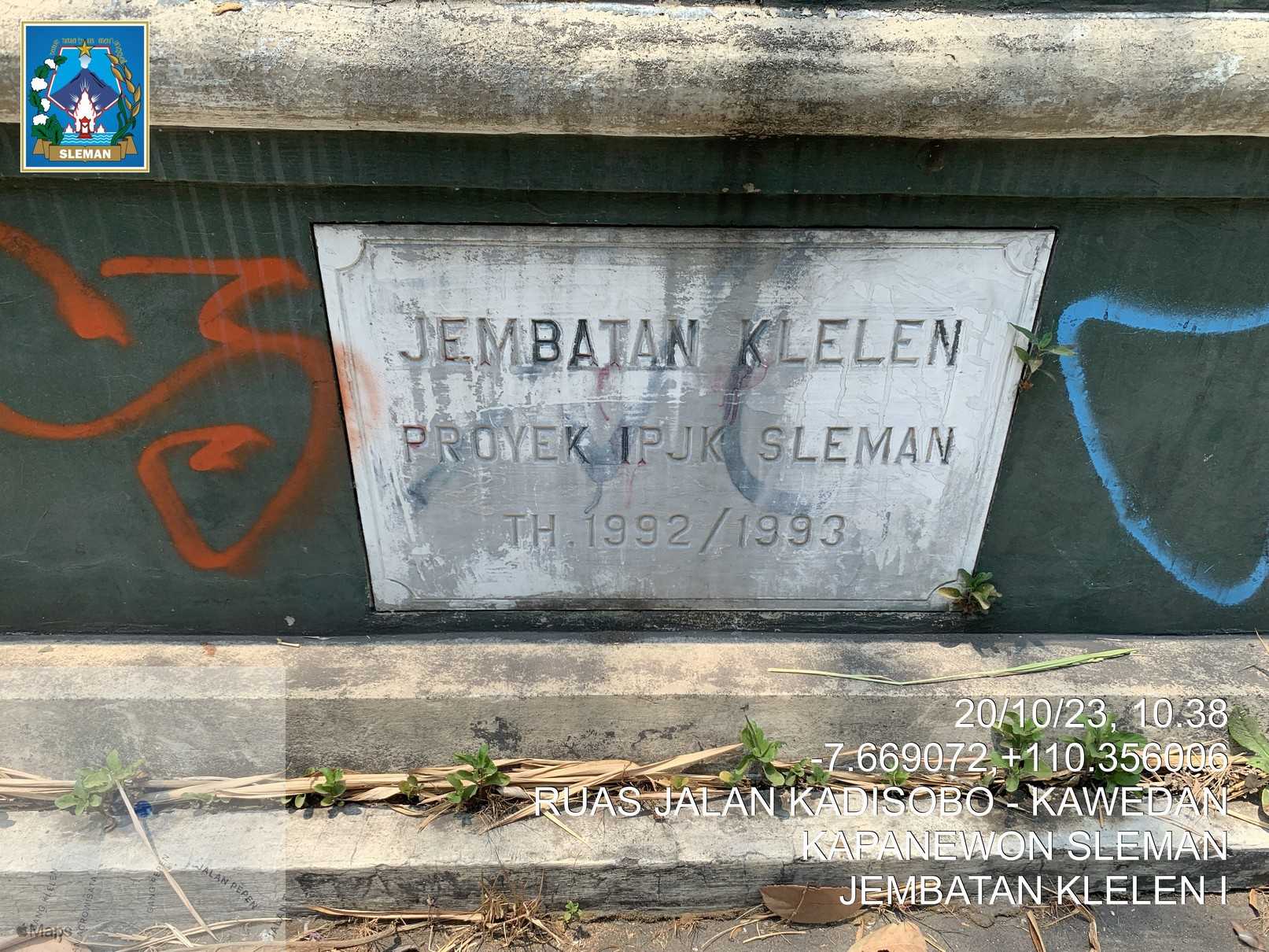

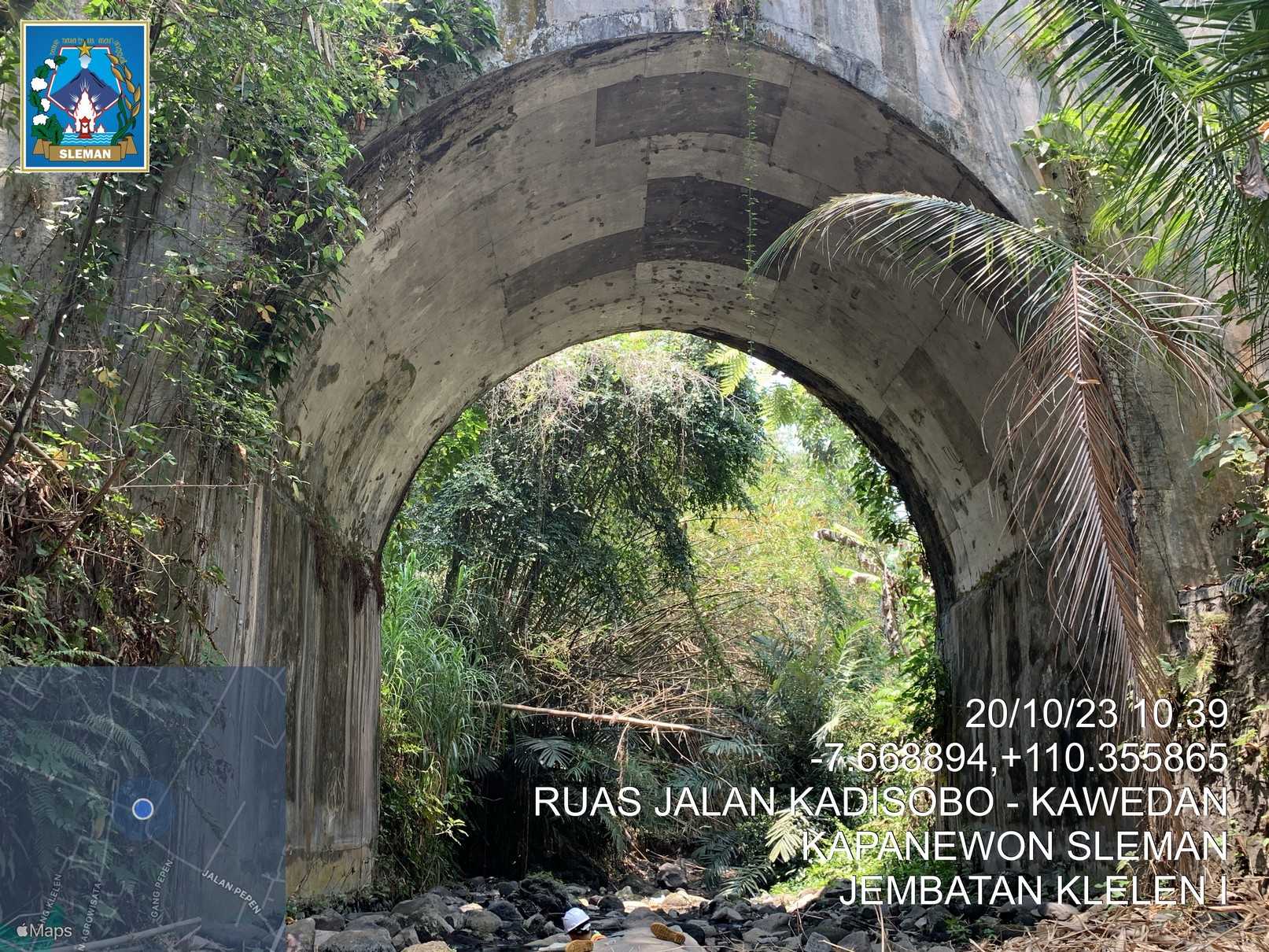

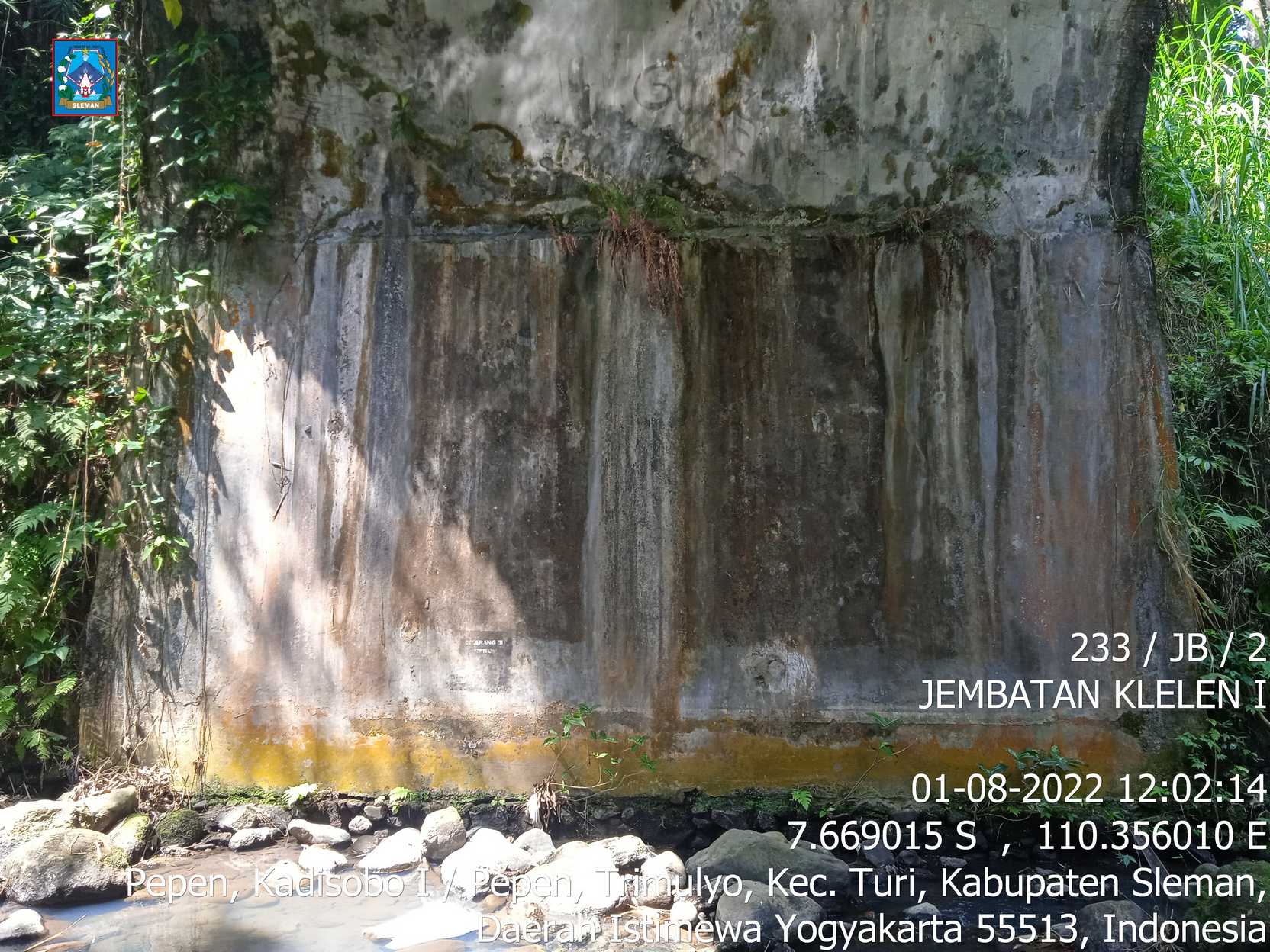

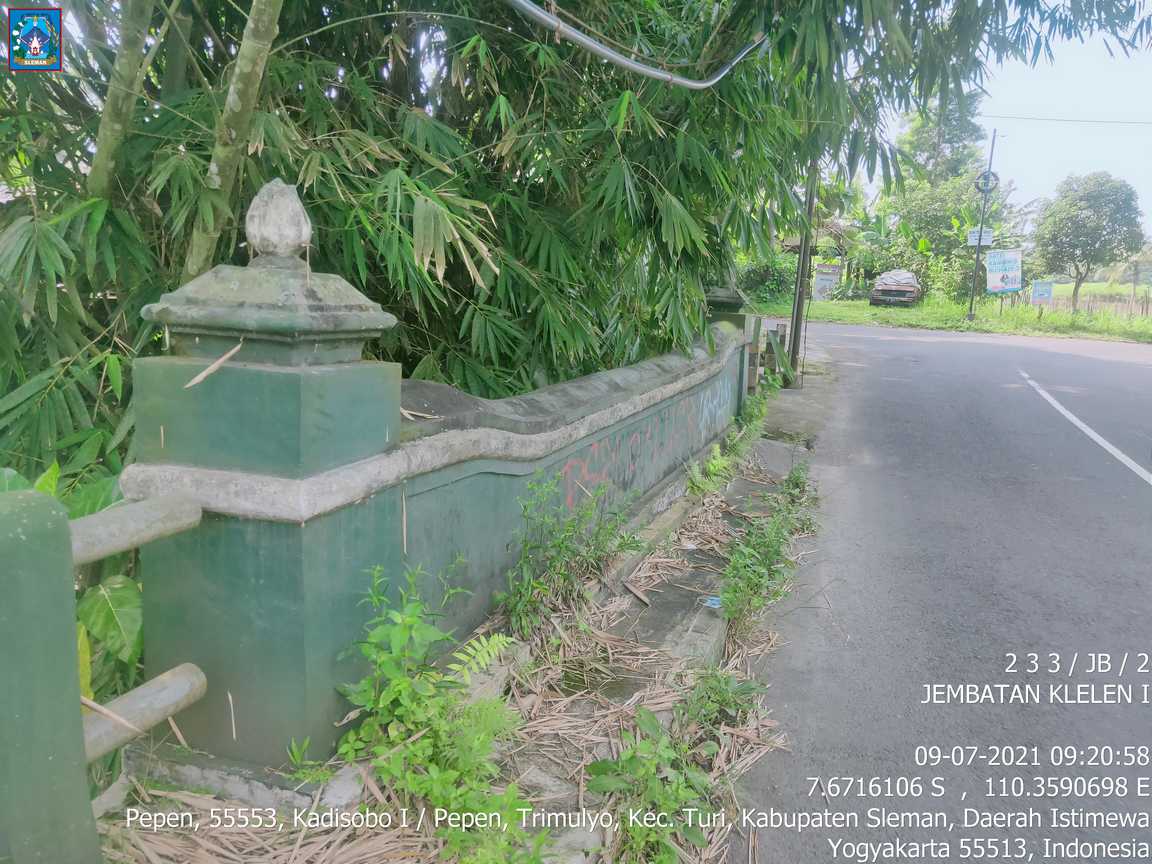

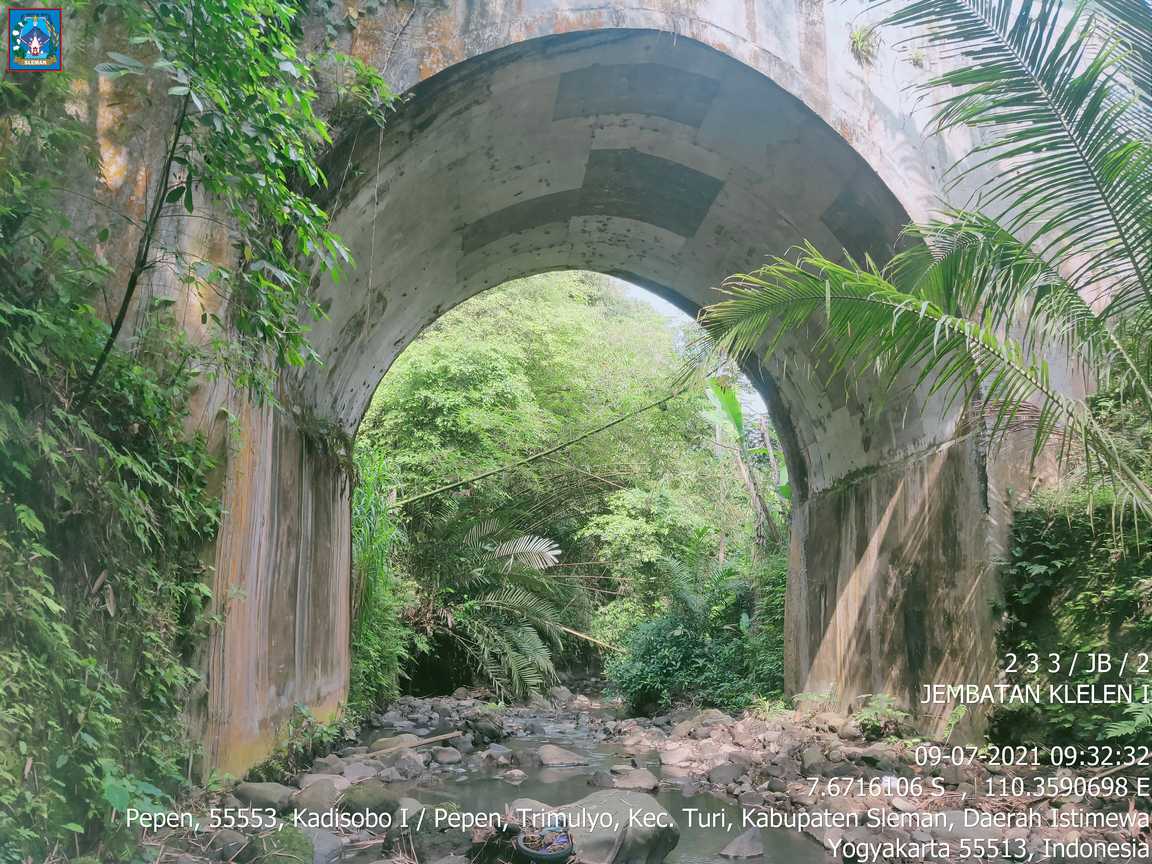

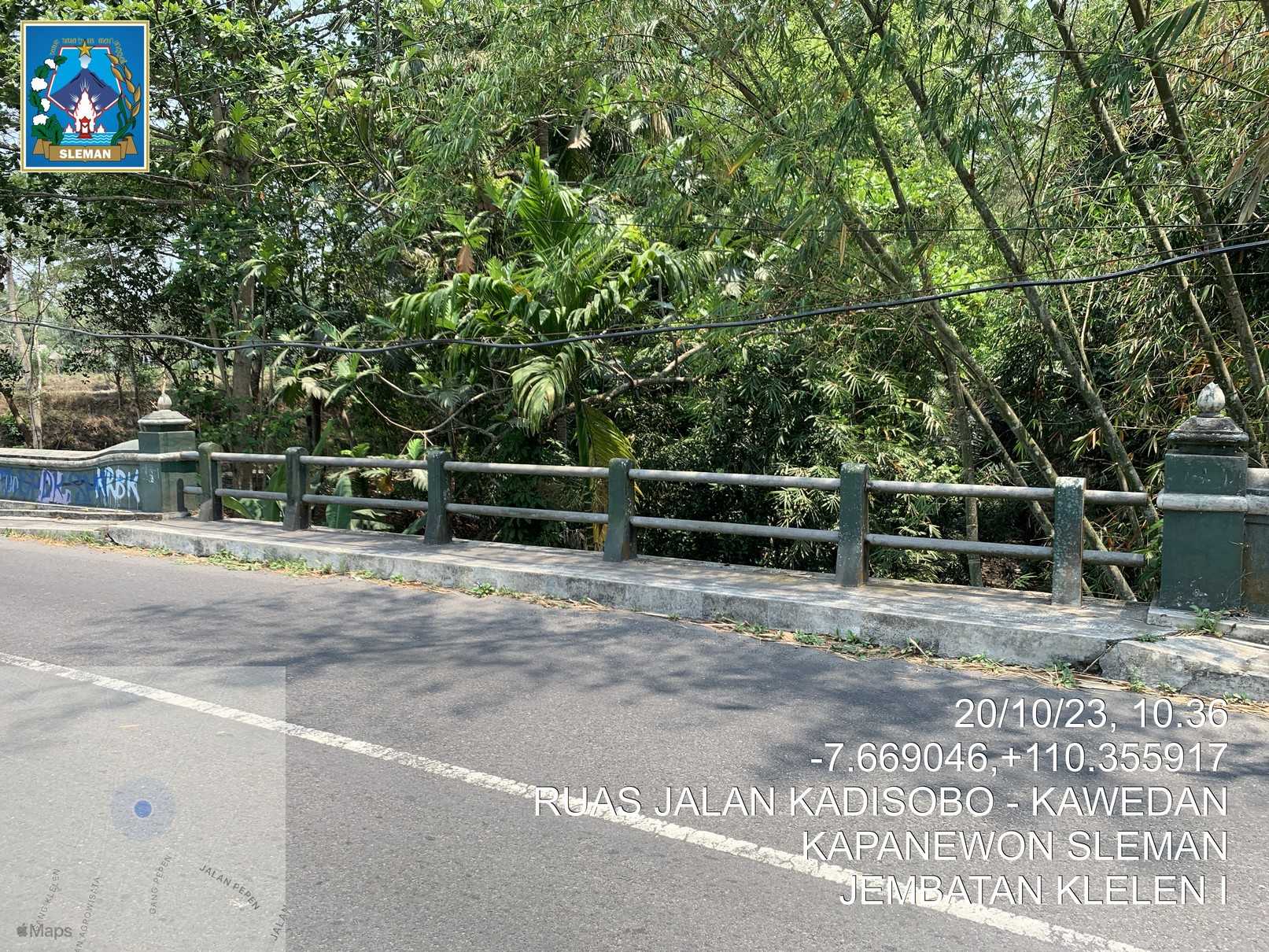

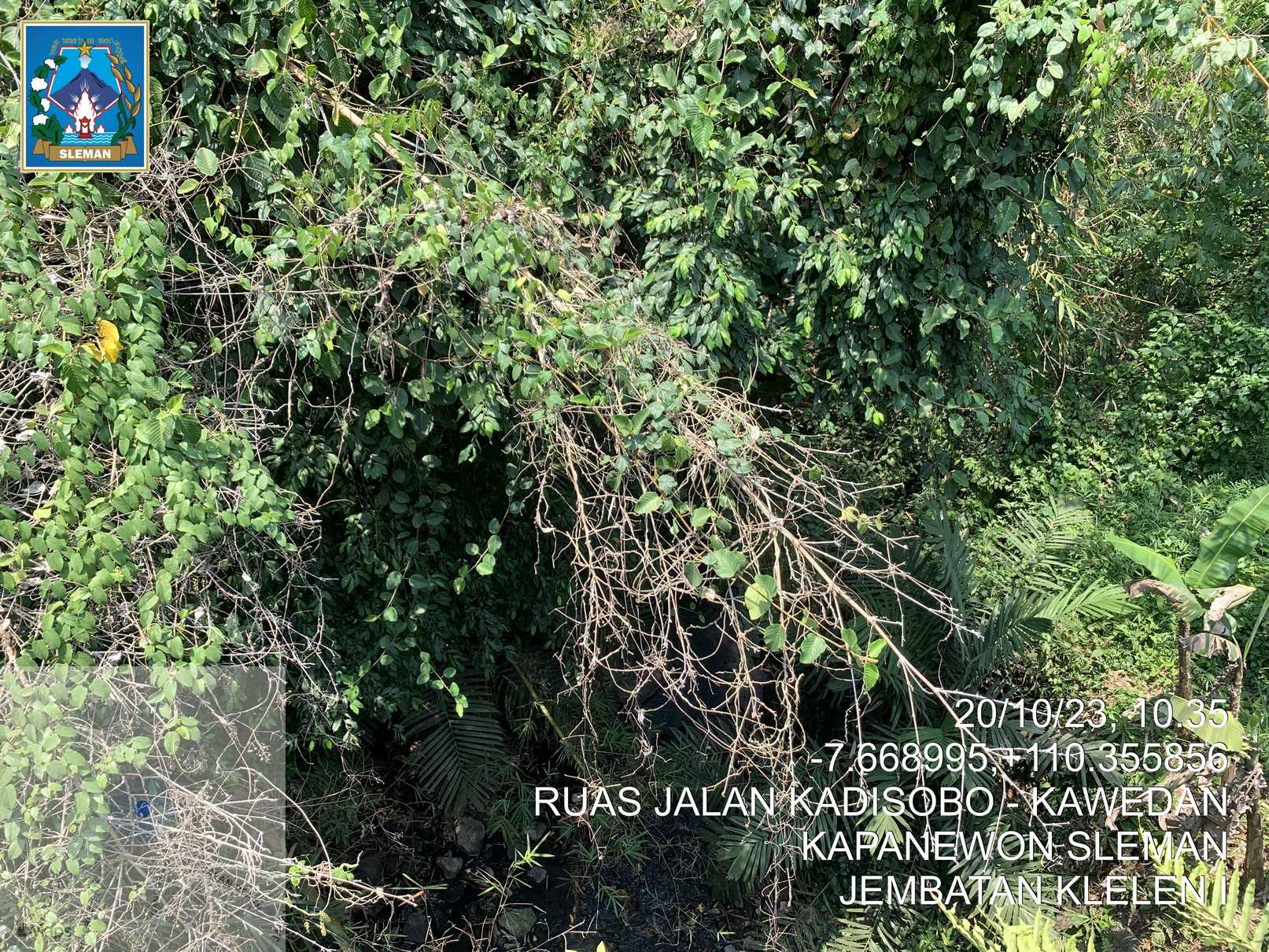

Foto
