| Nama Ruas Jalan | 267 - DONOASIH - NGEMPLAK |
| No. Jembatan | KB.34.0004.0267.001 |

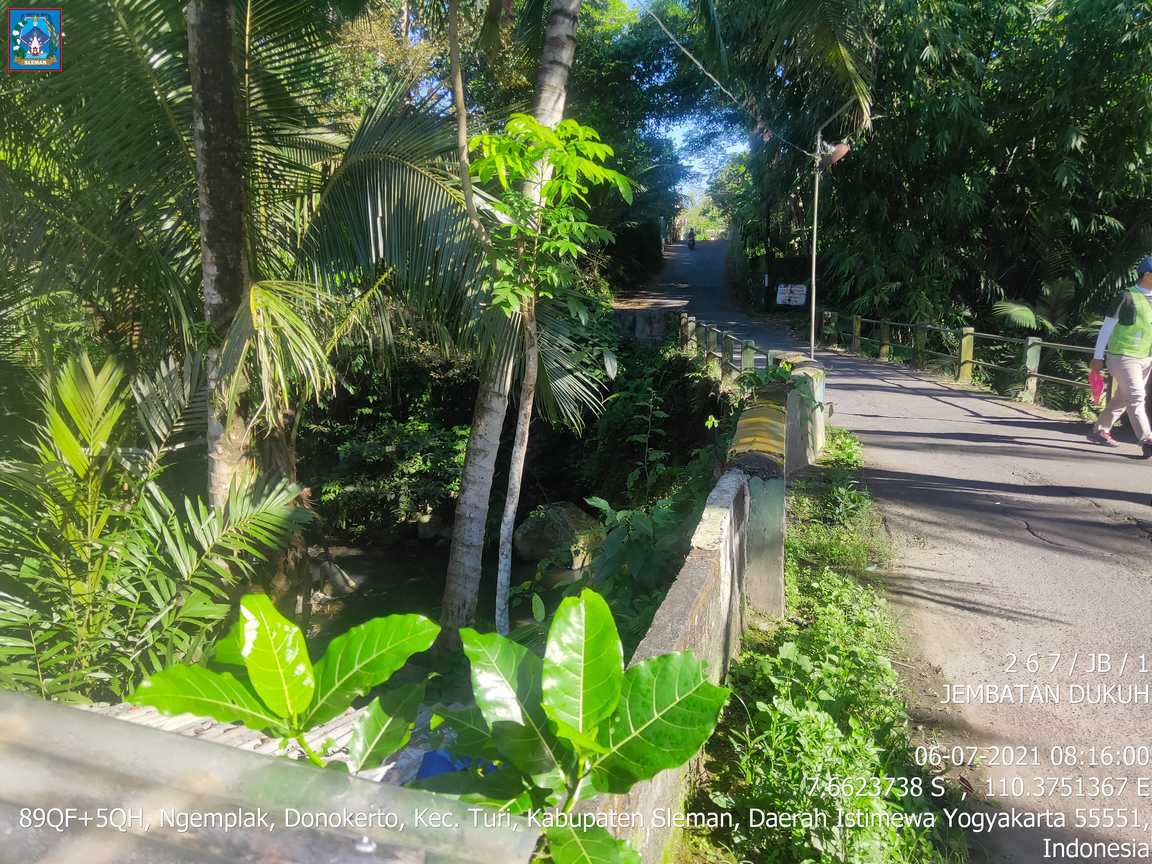

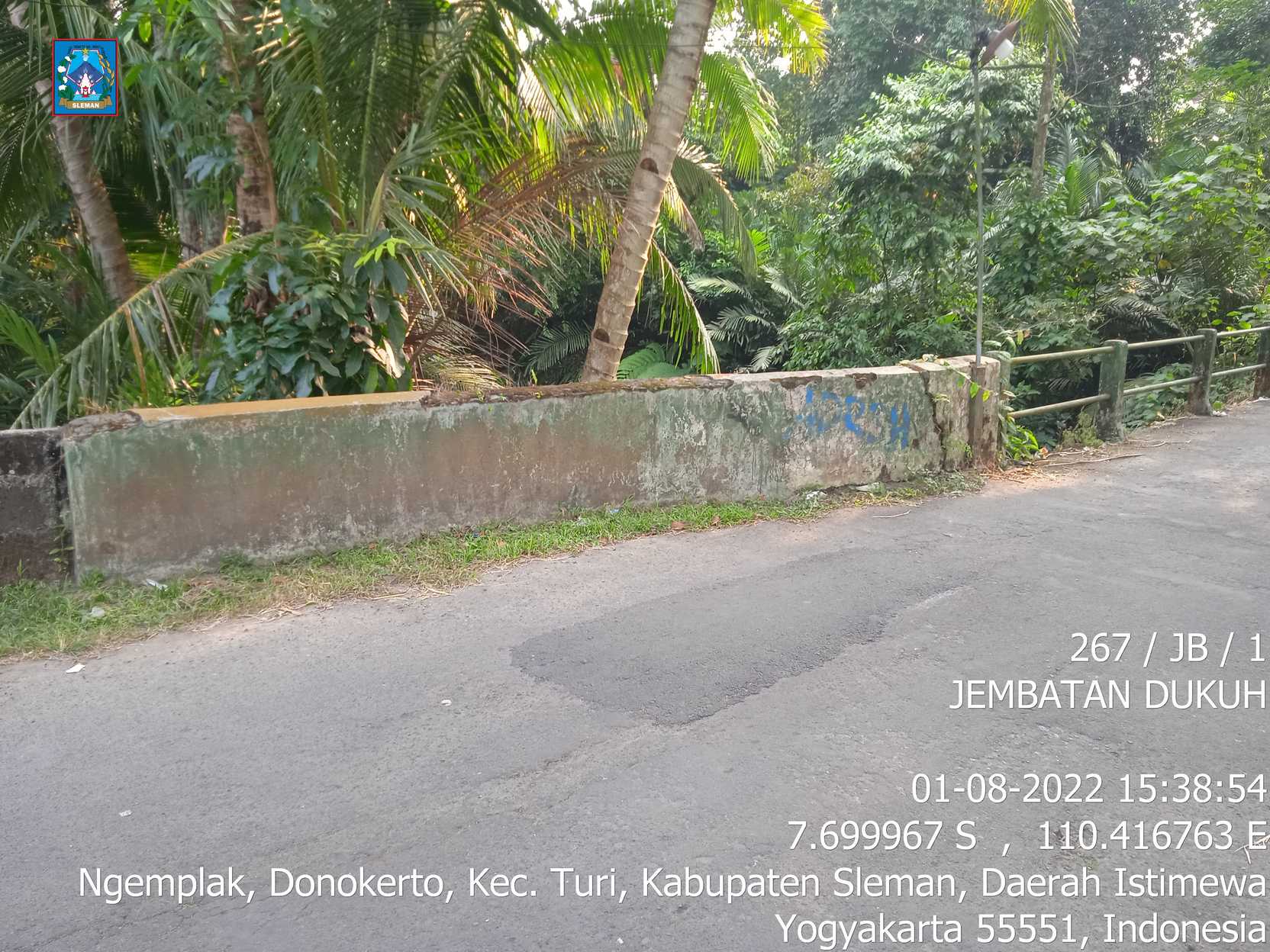

| Nama Jembatan | DUKUH |
| Kapanewon | Turi |
| kmpost | |
| Koordinat | -7.662214, 110.374978 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 12.5 m | 12.5 m | 12.5 m |
| Lebar | 3.7 m | 3.7 m | 3.7 m |
| Bentang | 2 | 2 | 2 |

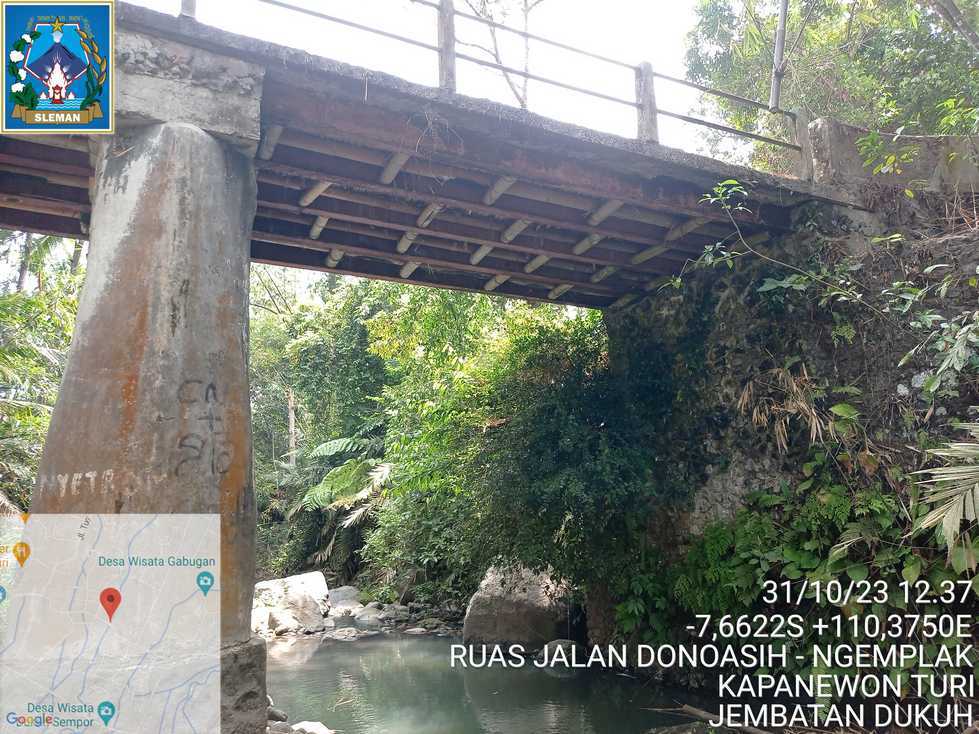

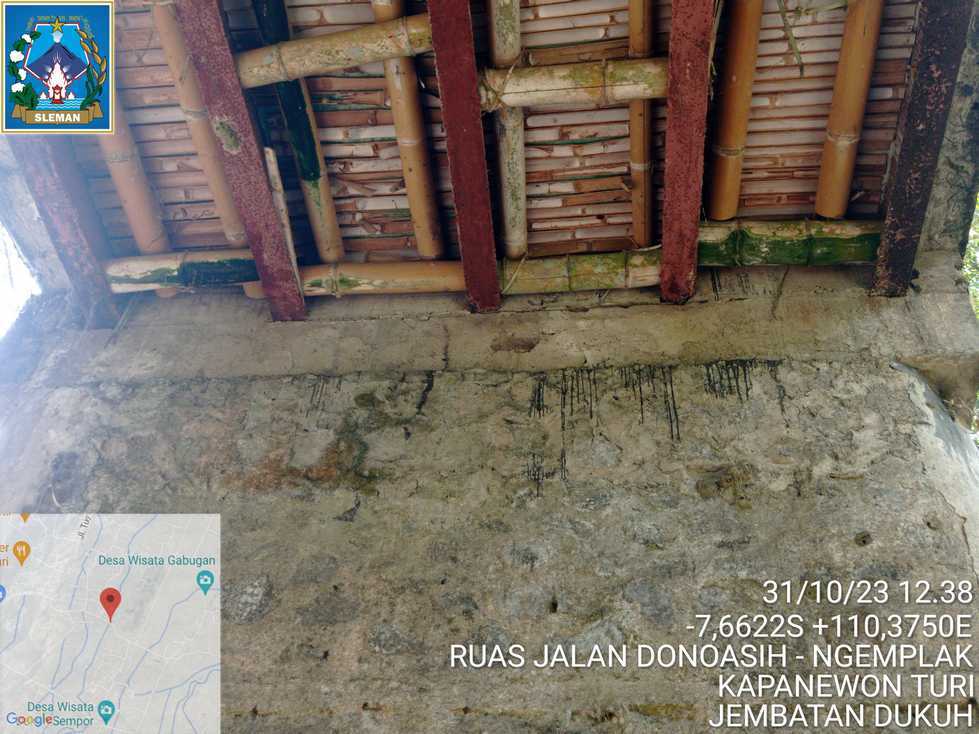

Struktur Bangunan Atas |
|||
| Tipe | Gelagar komposit | Gelagar komposit | Gelagar komposit |
| Bahan | Baja | Baja | Baja |
| Kondisi | 2 | 3 | 3 |

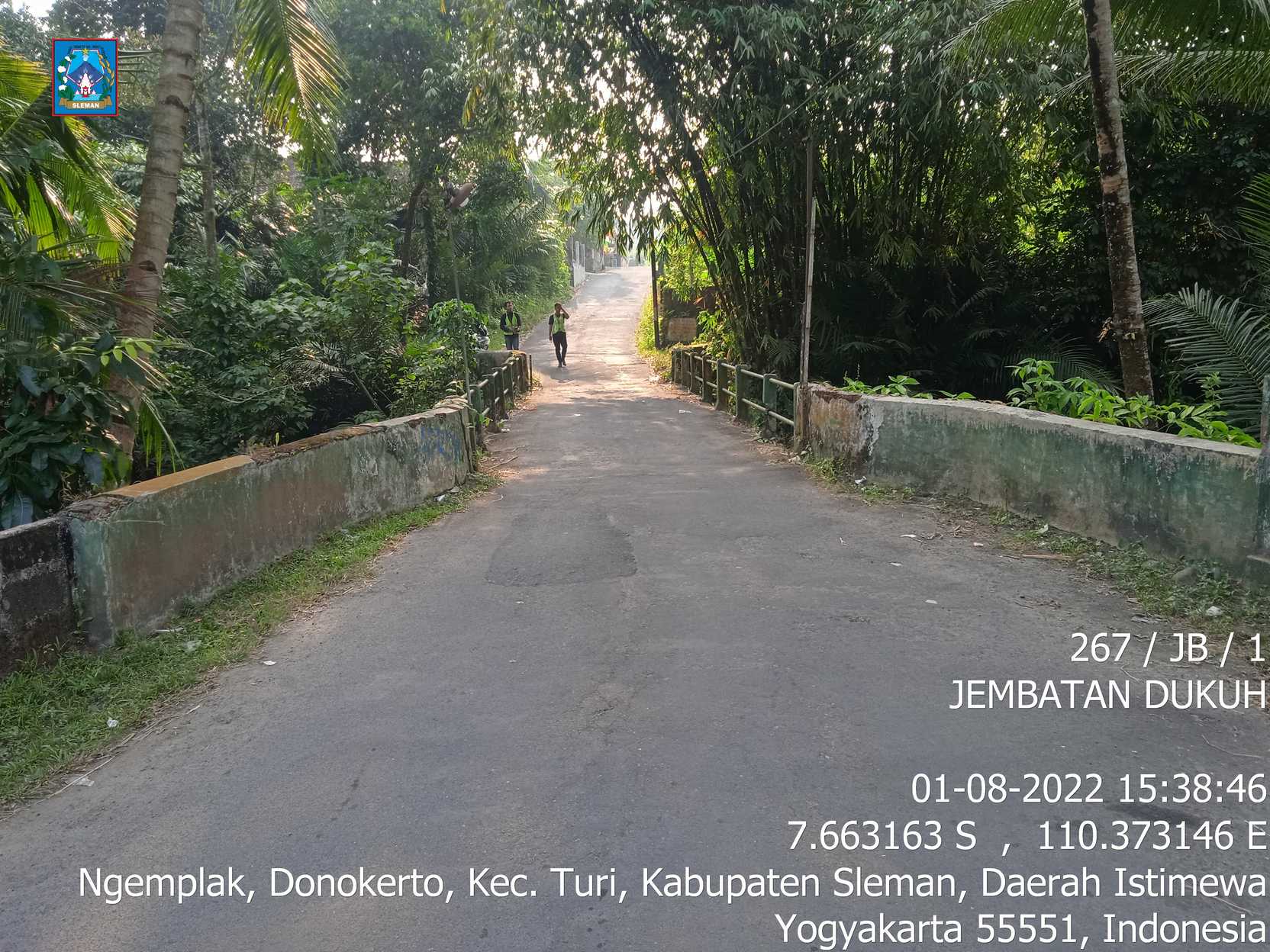

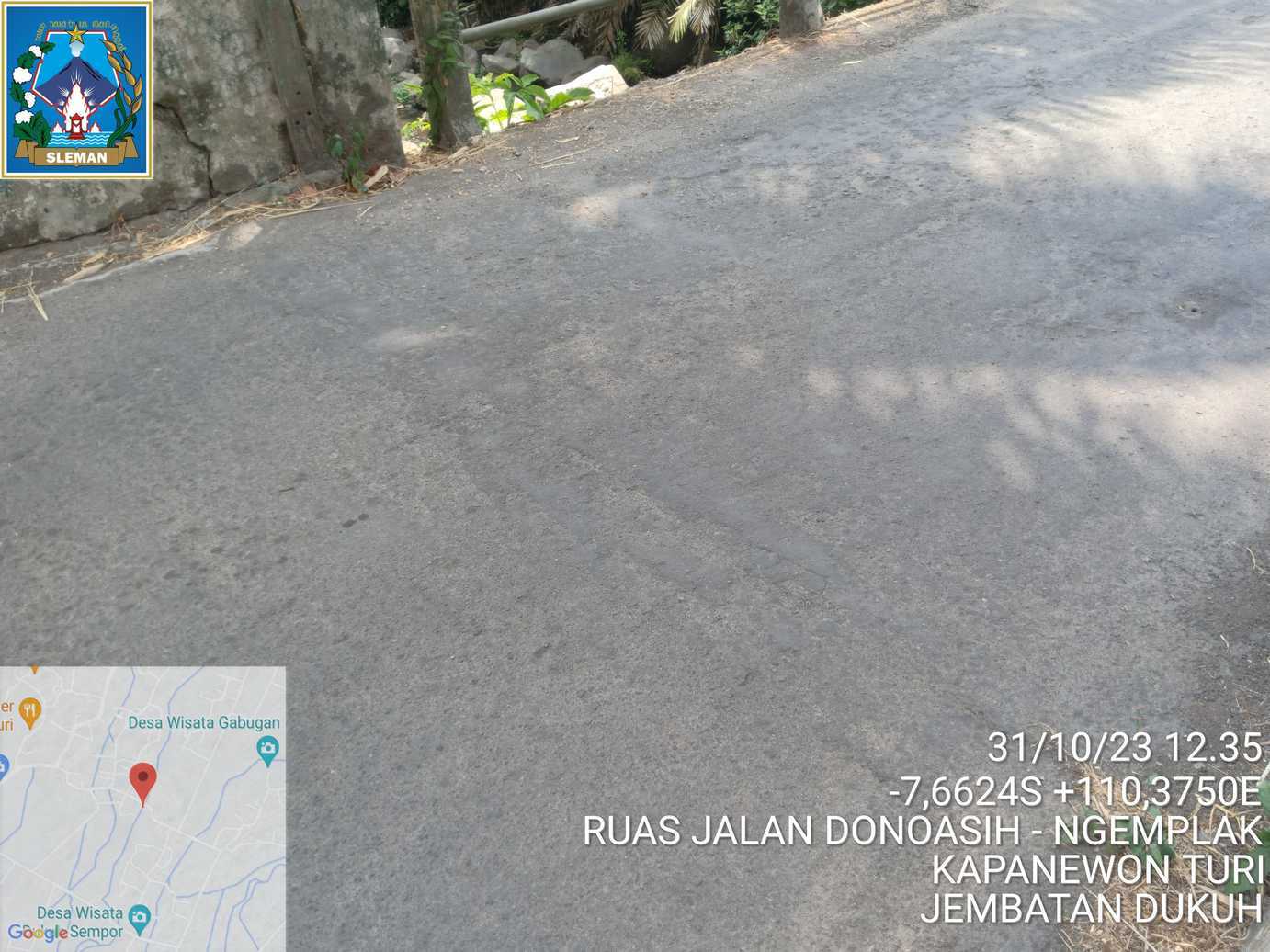

Lantai |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 2 | 2 | 2 |

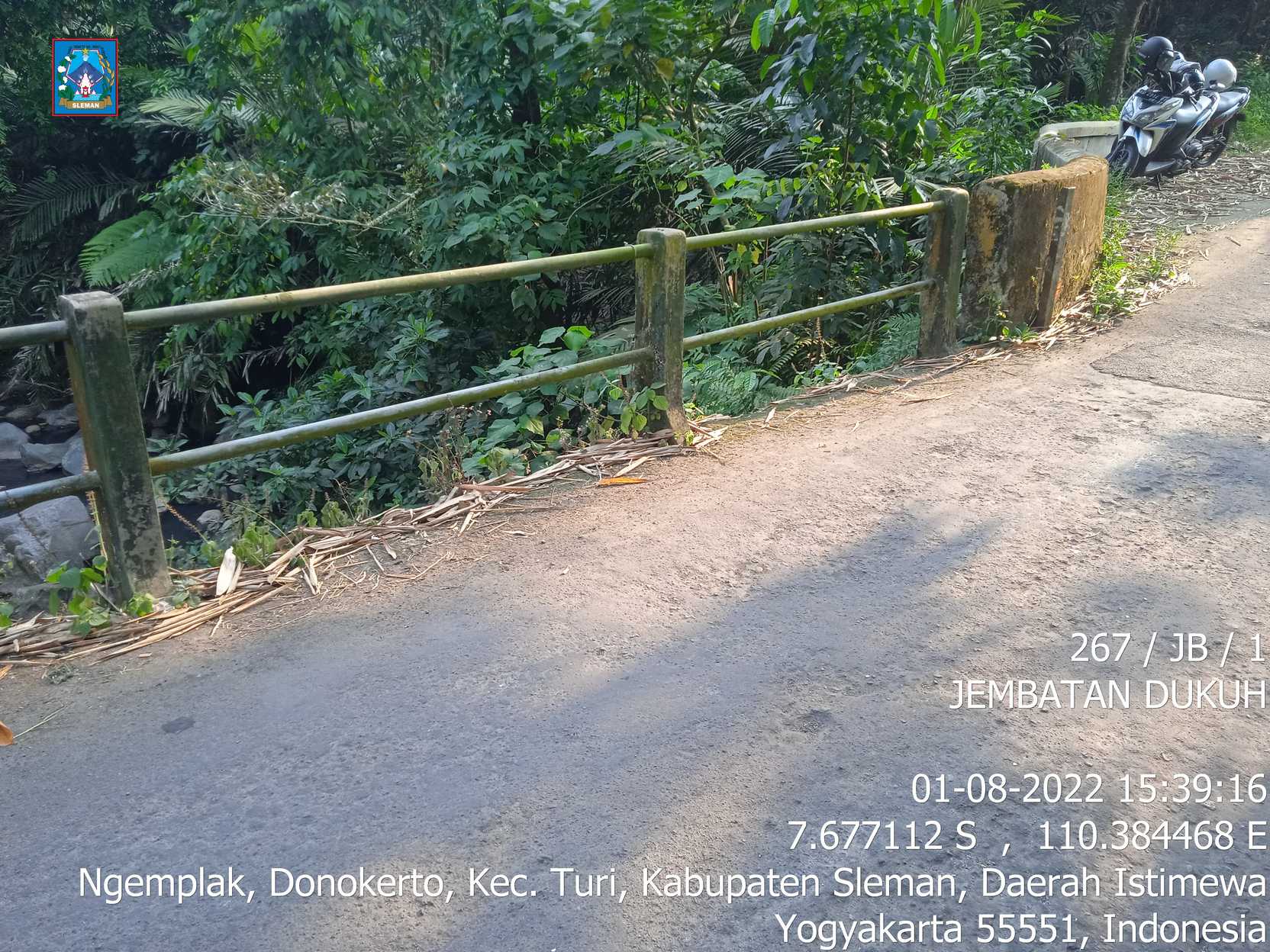

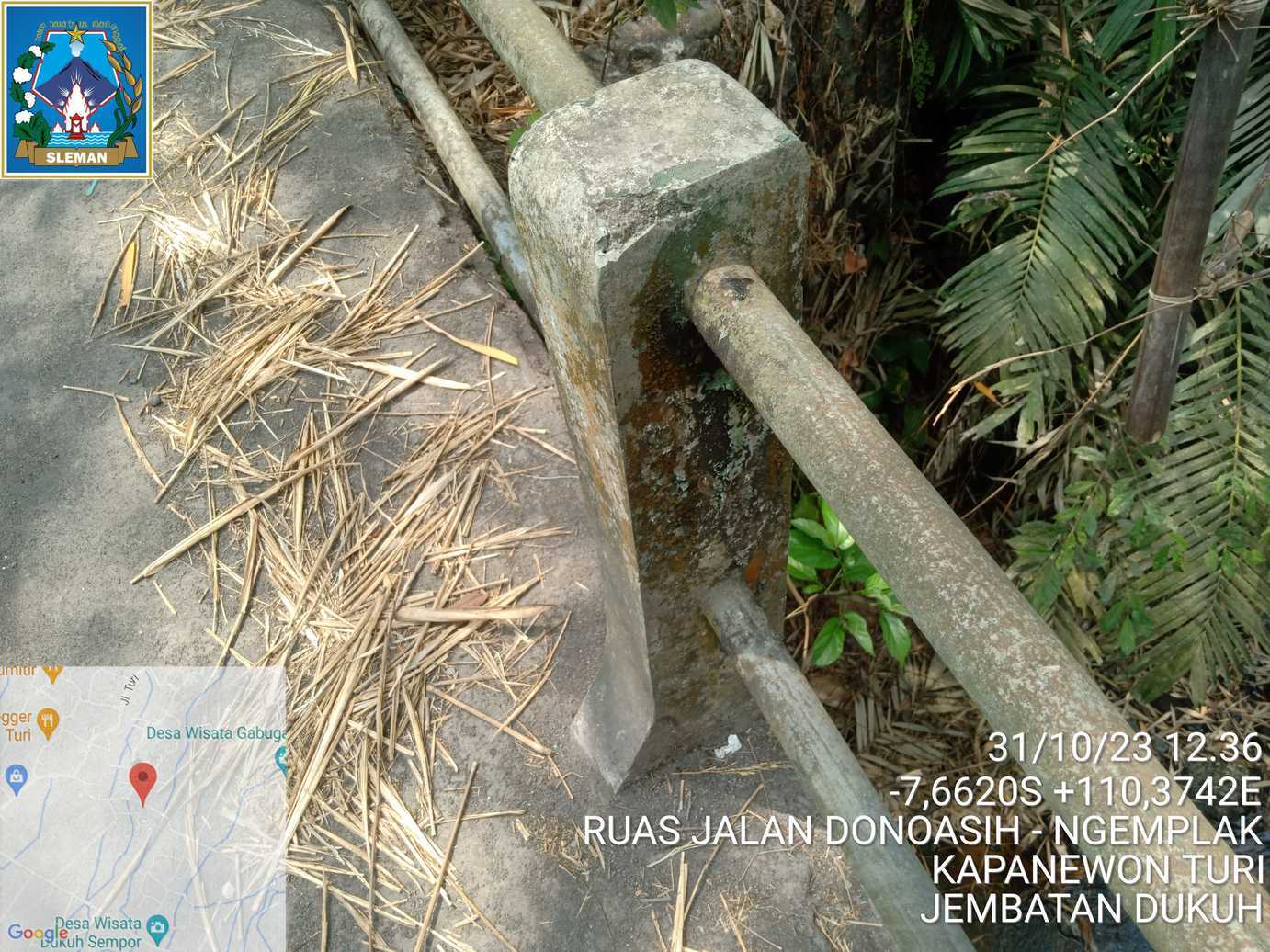

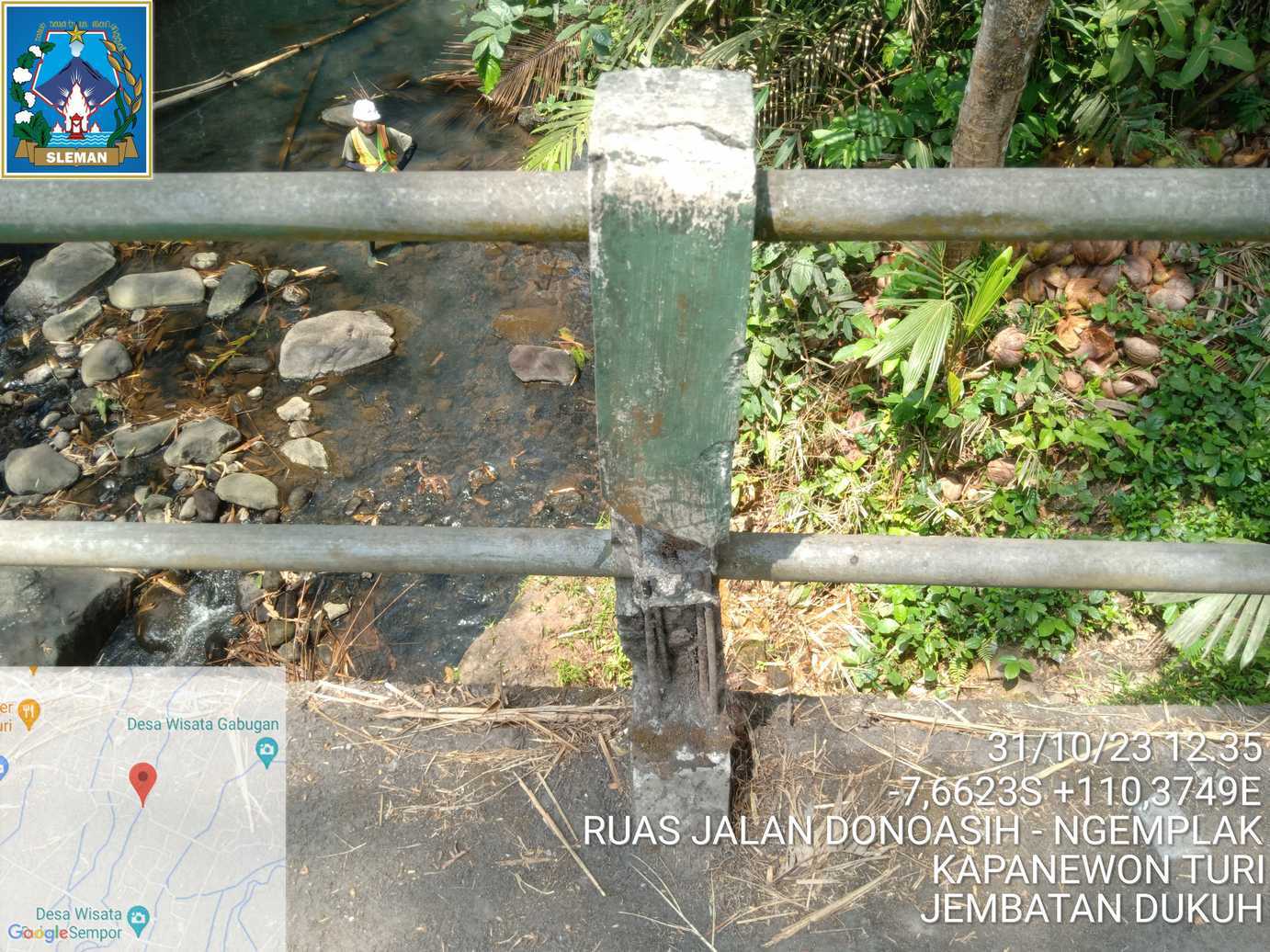

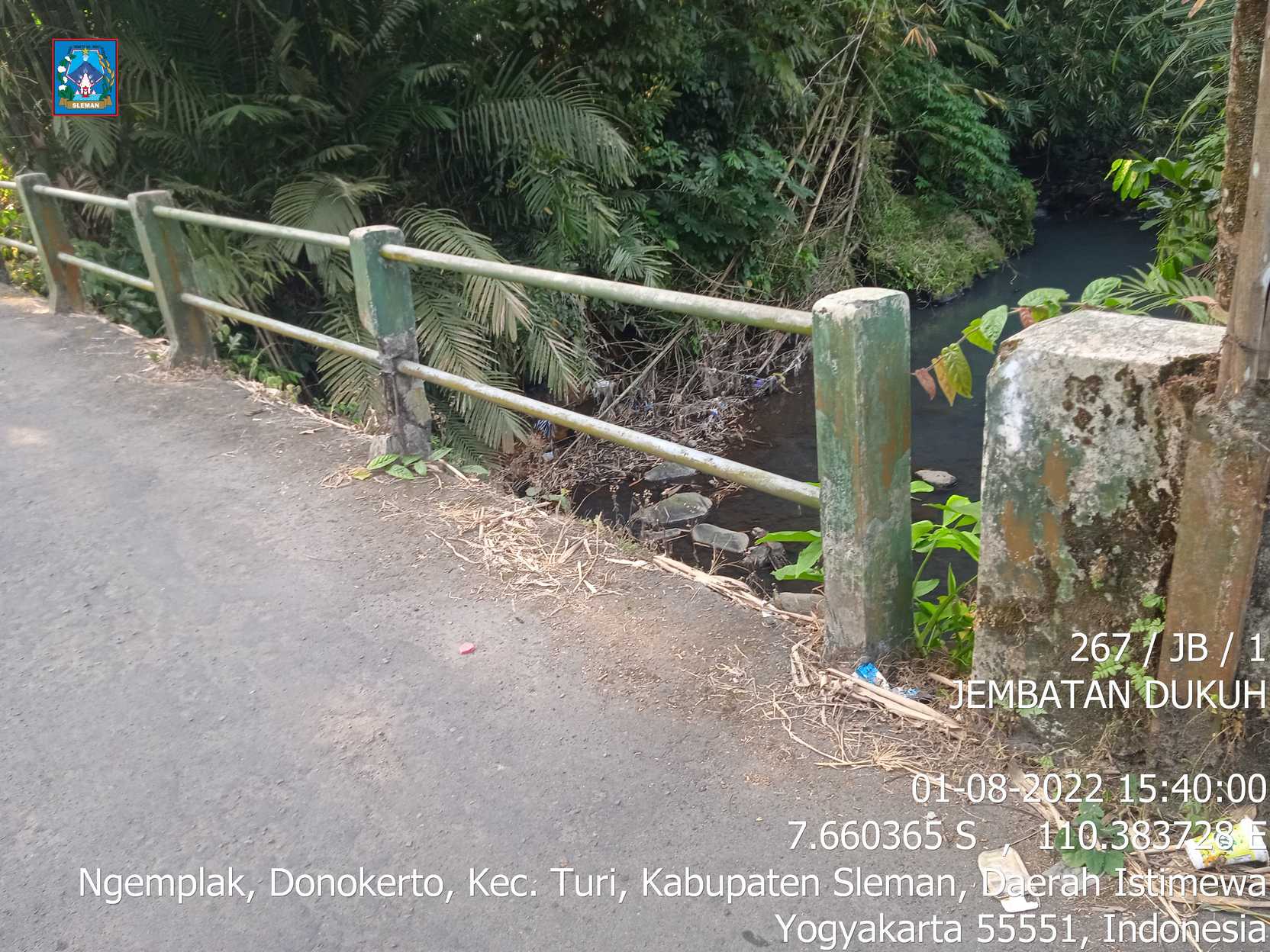

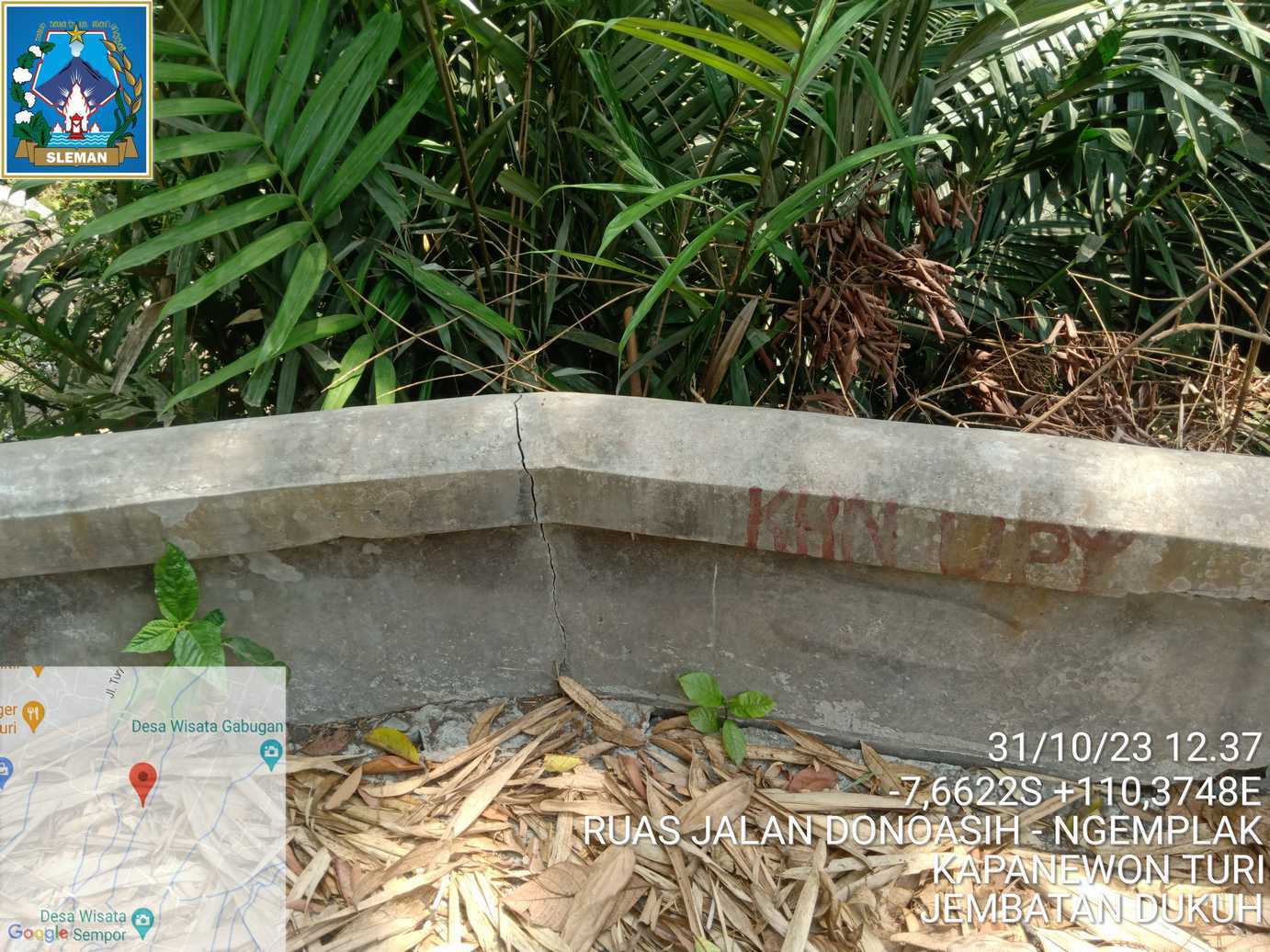

Sandaran |
|||
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton |
| Kondisi | 2 | 2 | 2 |

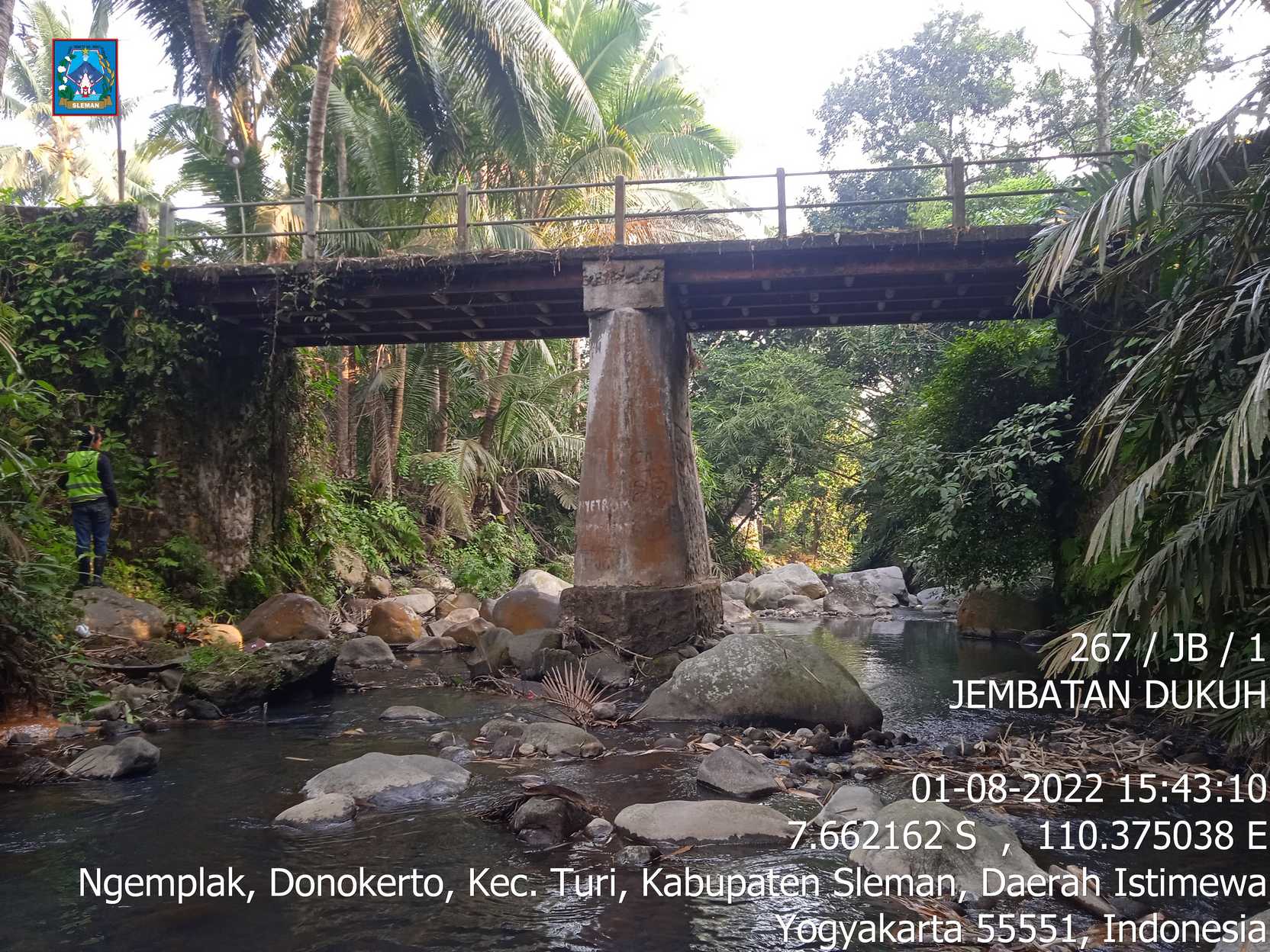

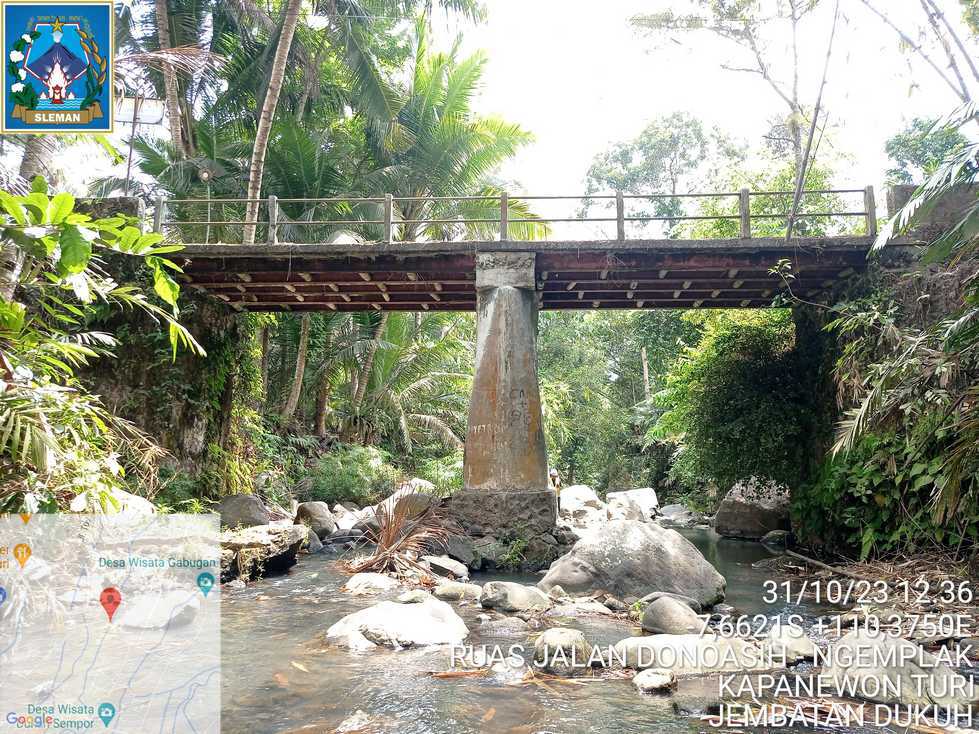

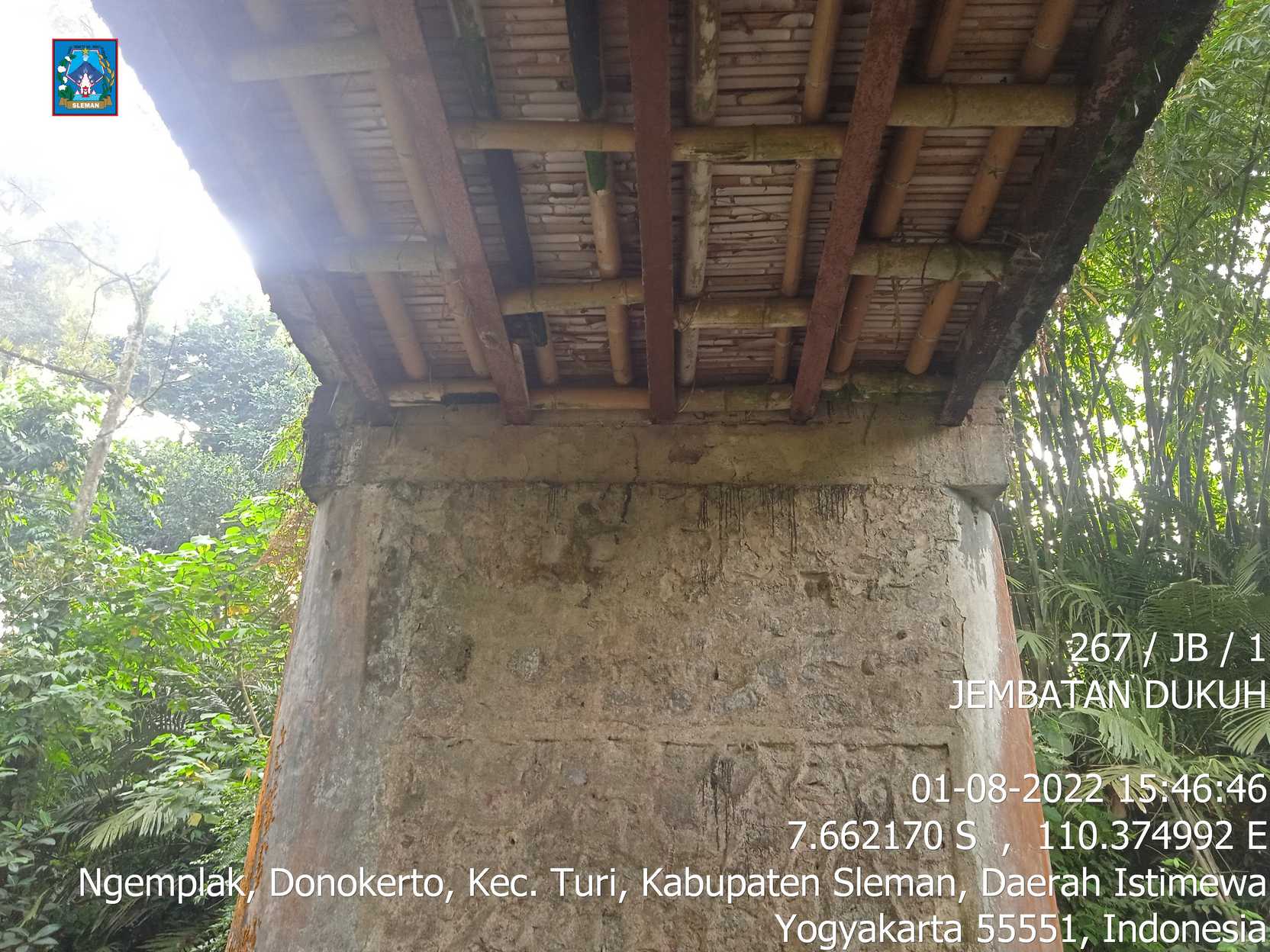

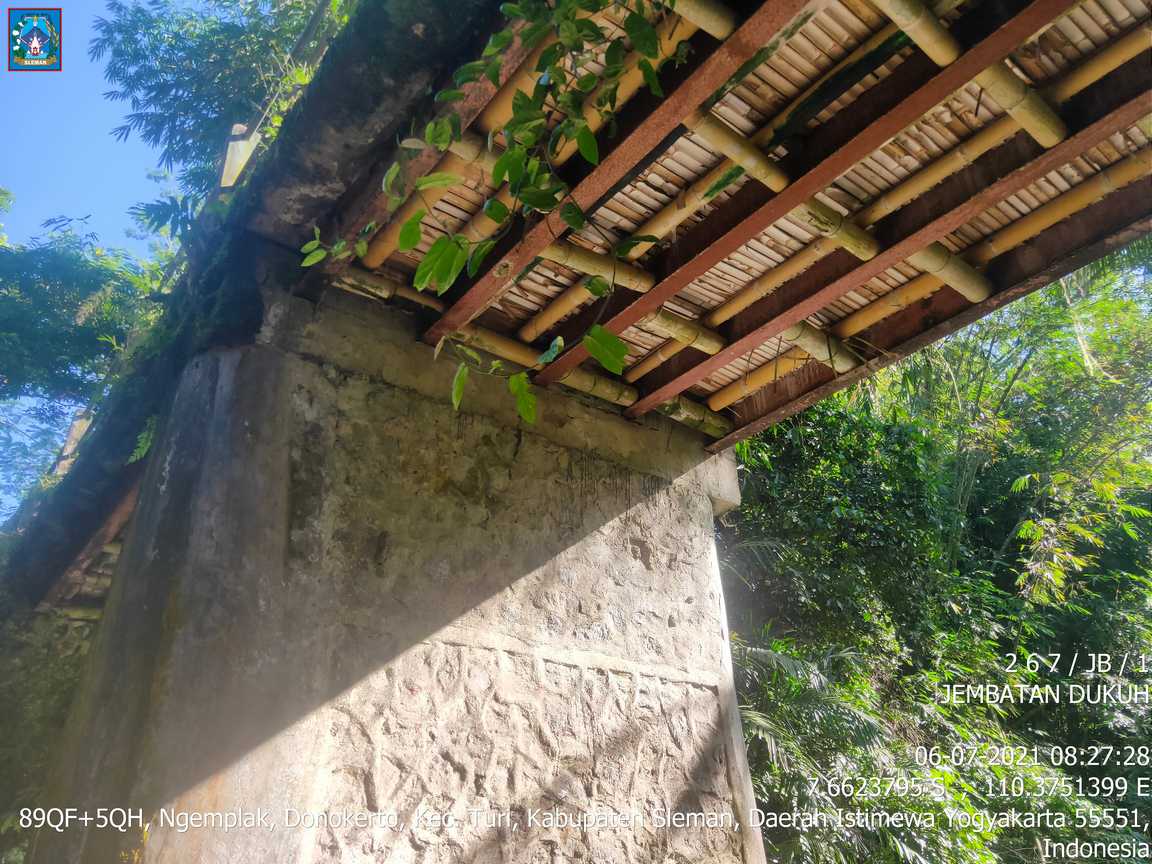

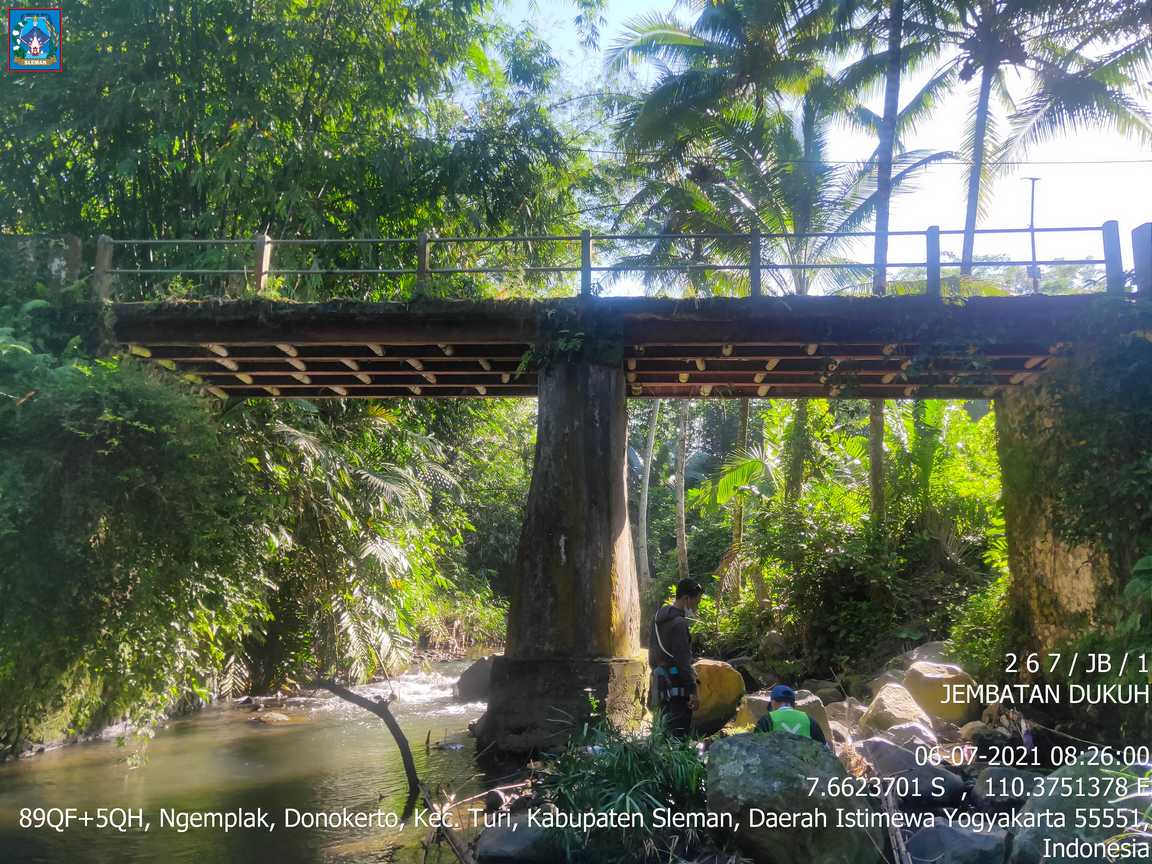

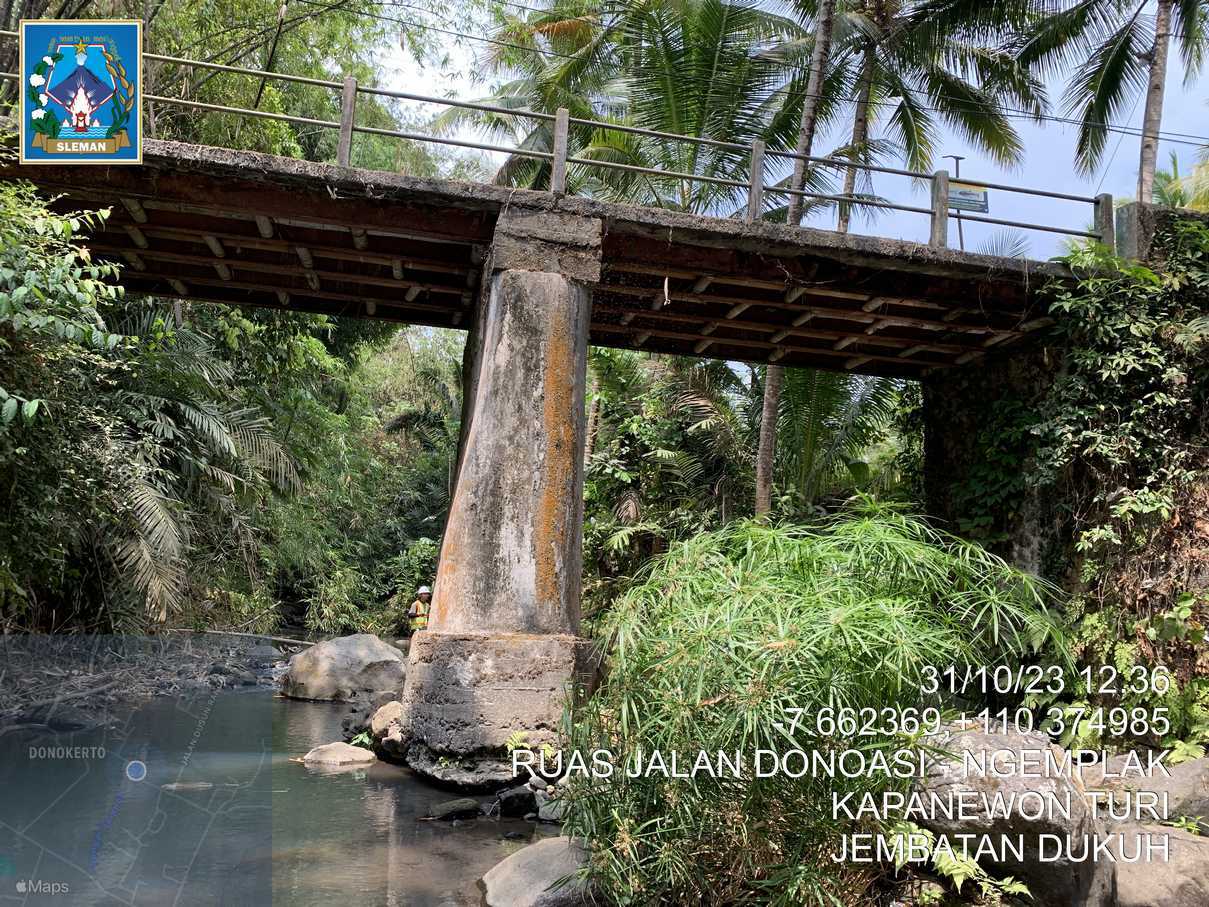

Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Beton bertulang | Beton bertulang | Beton bertulang |
| Kondisi | 3 | 3 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 1 | 3 |
KONDISI |
|||
| Nilai Kondisi | 3 (Rusak Berat) | 3 (Rusak Berat) | 3 (Rusak Berat) |

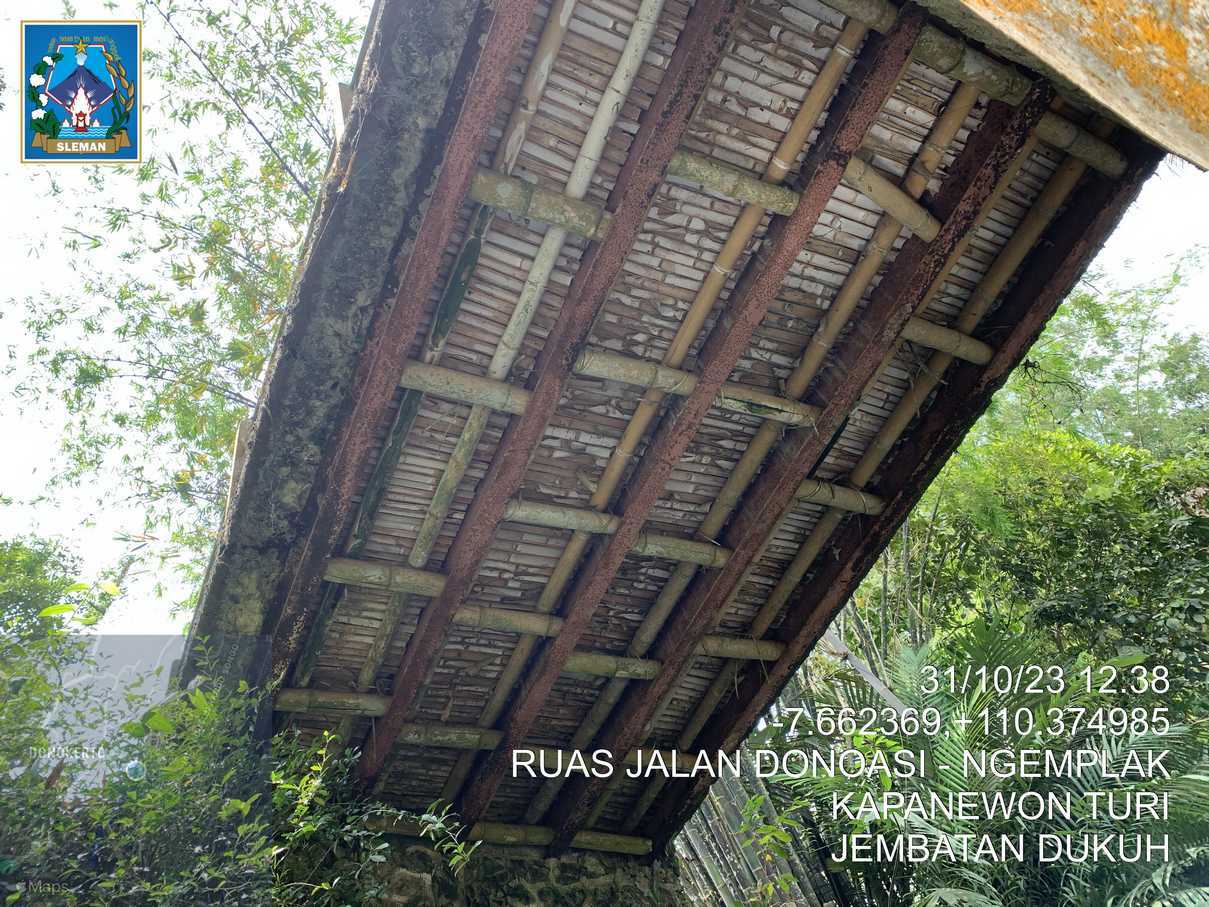

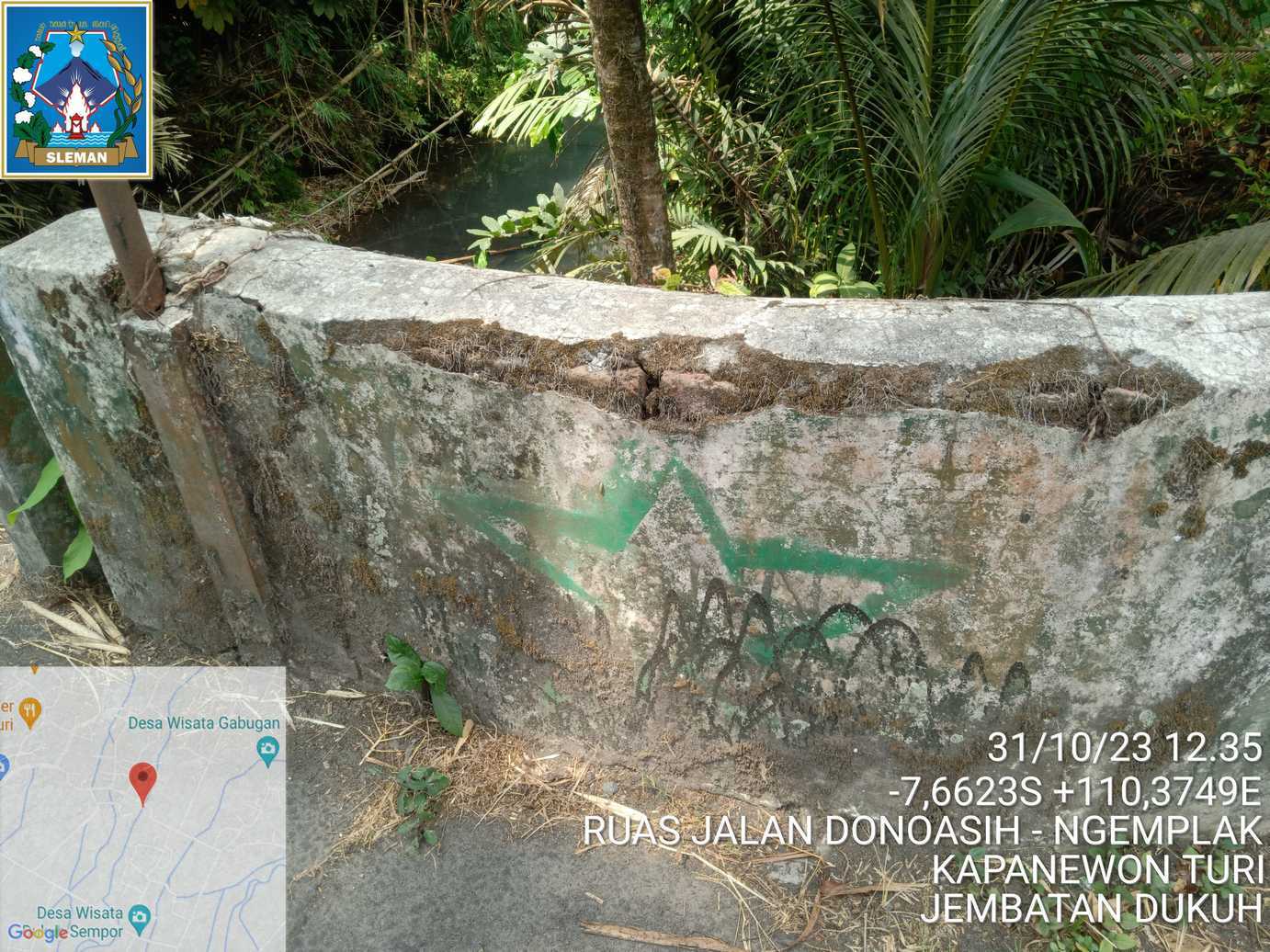

| Kerusakan | Penurunan mutu pasangan batu pada abutment, gelagar komposit berkarat, pelat lantai retak dan lapis permukaan aspal kasar dan cat mengelupas, | Penurunan mutu/retak pada bangunan kepala jembatan,Penurunan mutu/scouring pada bangunan pondasi langsung pilar jembatan | pecah selimut beton pada pilar,retak pada pasangan batu abutmen |
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
