| Nama Ruas Jalan | 35 - NOLOGATEN - SUROPADAN |
| No. Jembatan | KB.34.0004.0035.001 |

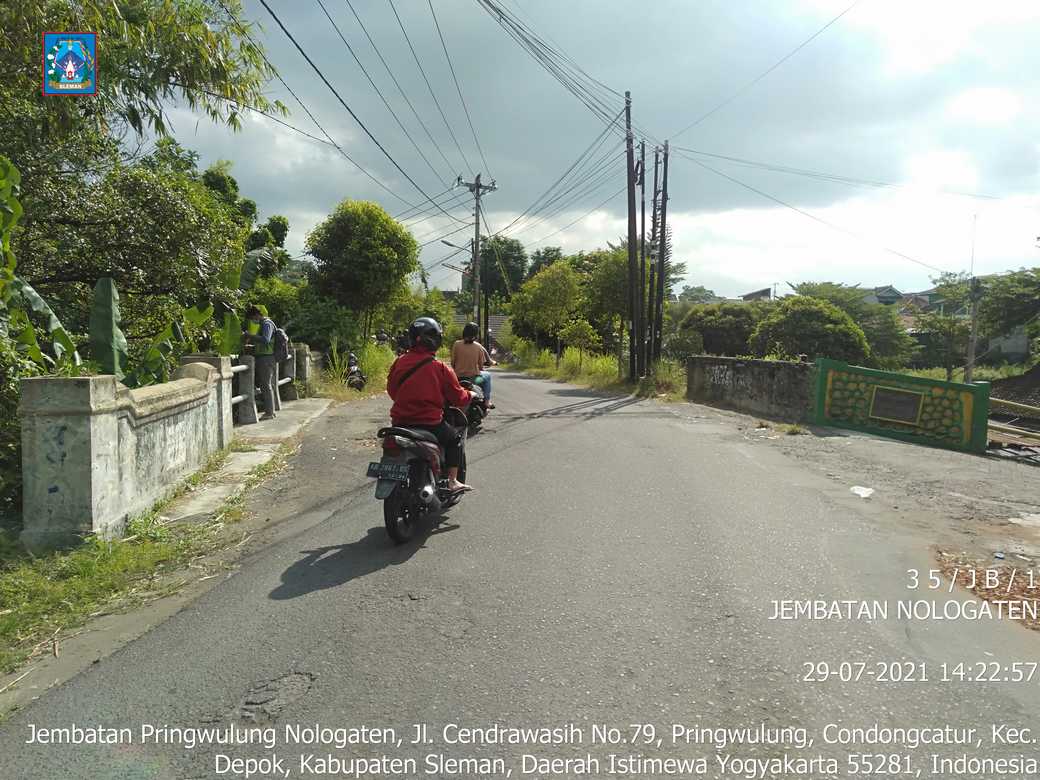

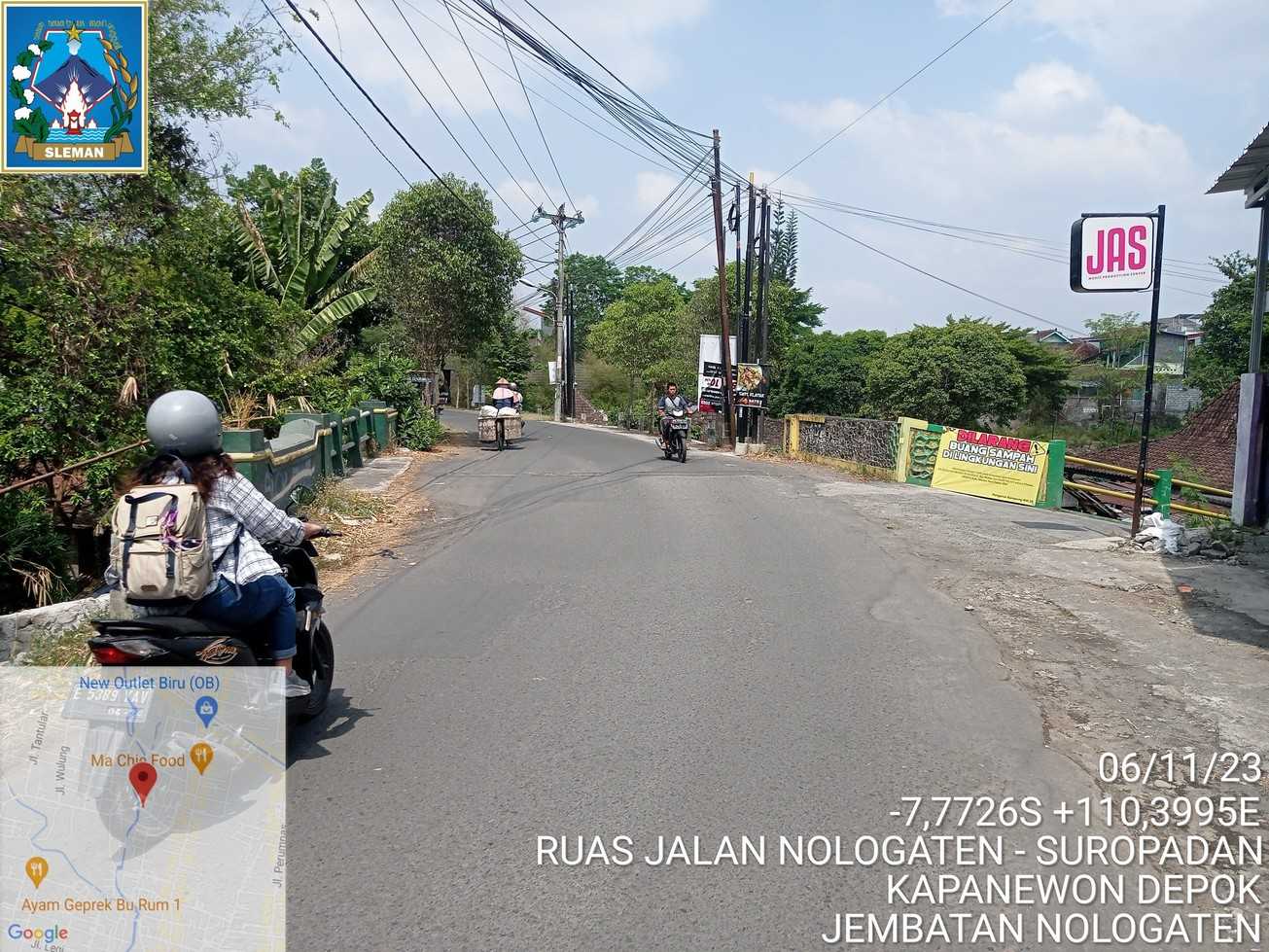

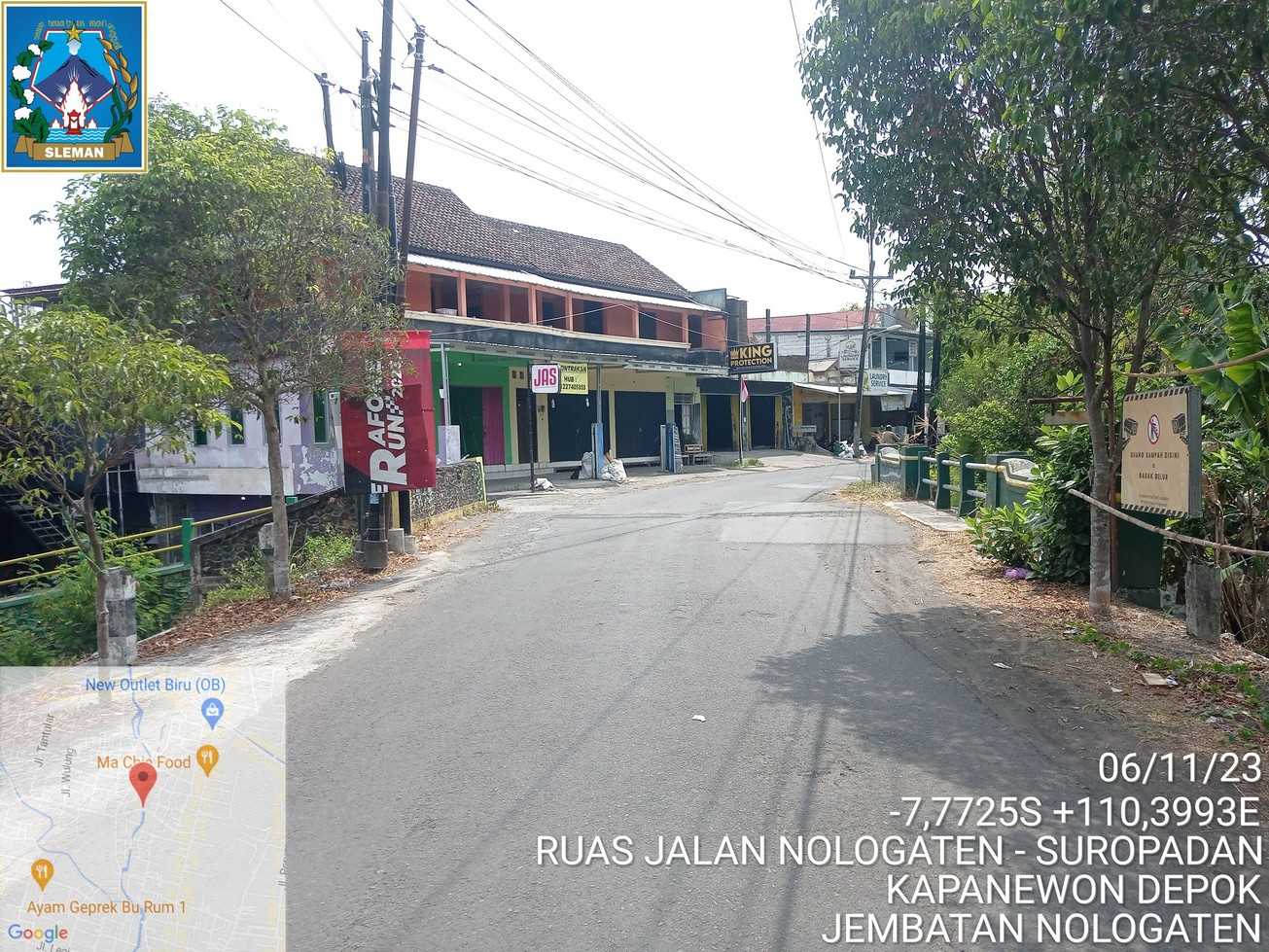

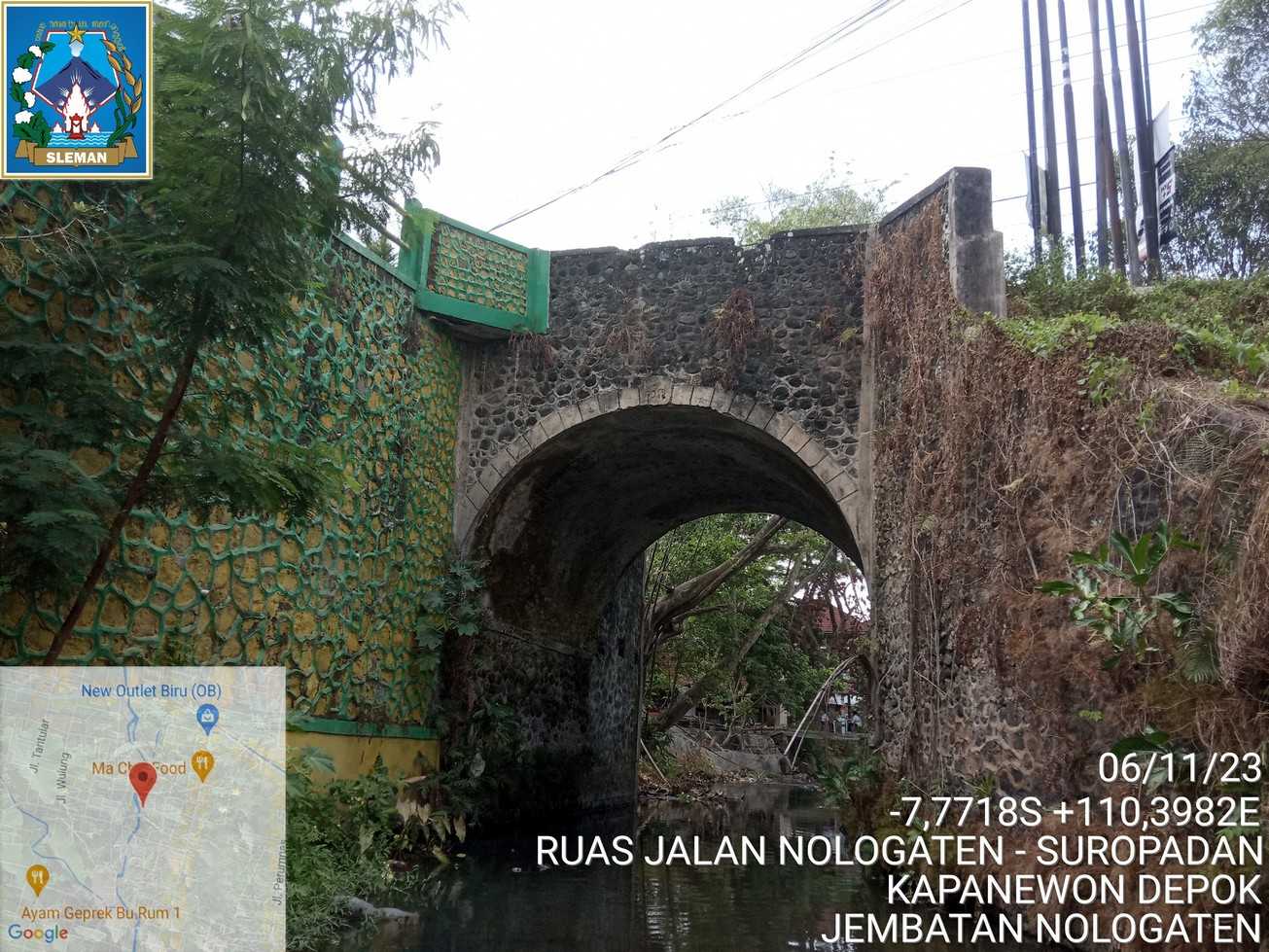

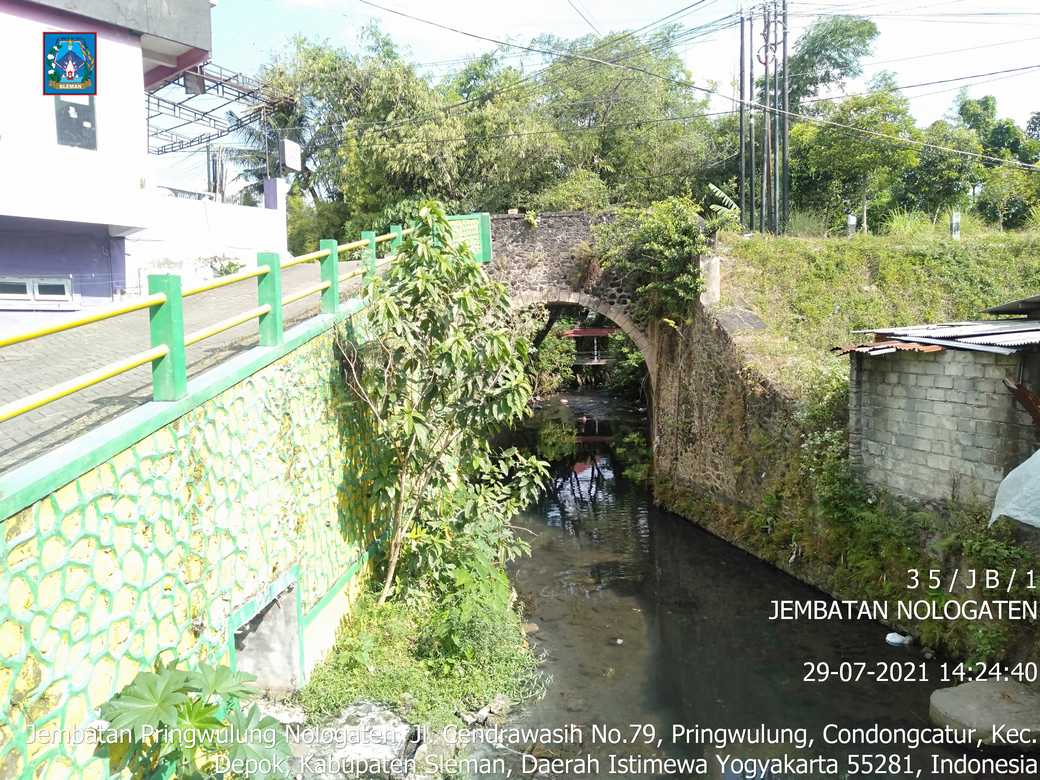

| Nama Jembatan | NOLOGATEN |
| Kapanewon | Depok |
| kmpost | |
| Koordinat | -7.772534, 110.399353 |
| # | 2021 | 2022 | 2023 |
|---|---|---|---|
Dimensi |
|||
| Panjang | 6 m | 6 m | 6 m |
| Lebar | 9.1 m | 9.1 m | 9.1 m |
| Bentang | 1 | 1 | 1 |

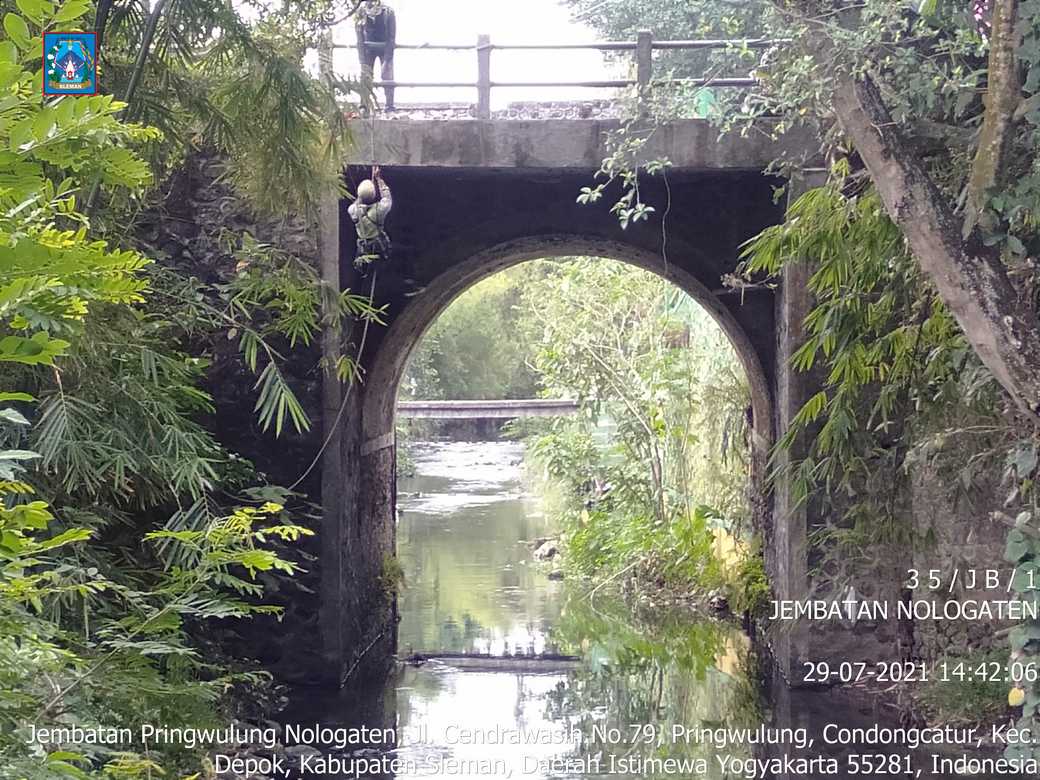

Struktur Bangunan Atas |
|||
| Tipe | Pelengkung, Plat | Pelengkung, Plat | |
| Bahan | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang |
| Kondisi | 2 | 3 | 3 |
Lantai |
|||
| Bahan 1 | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 | Aspal | Aspal | Aspal |
| Kondisi | 2 | 2 | 1 |

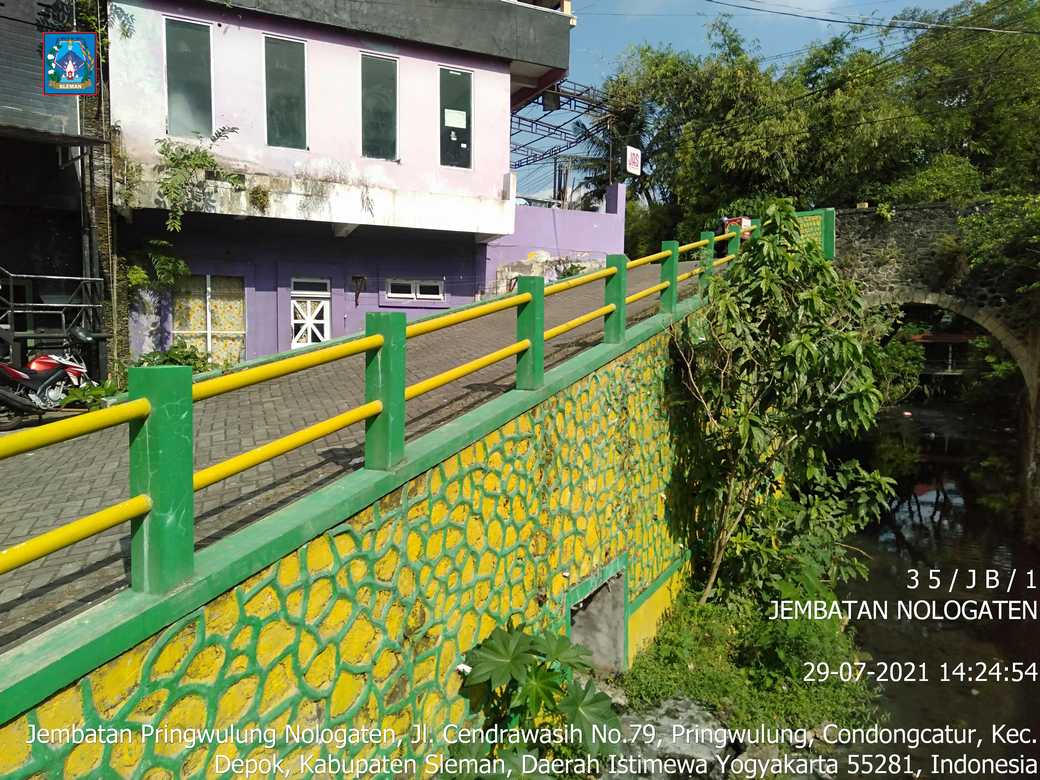

Sandaran |
|||
| Bahan 1 | Beton bertulang, Pipa baja diisi beton | Beton bertulang, Pipa baja diisi beton | Beton bertulang, Pipa baja diisi beton |
| Bahan 2 | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 3 | 3 | 2 |

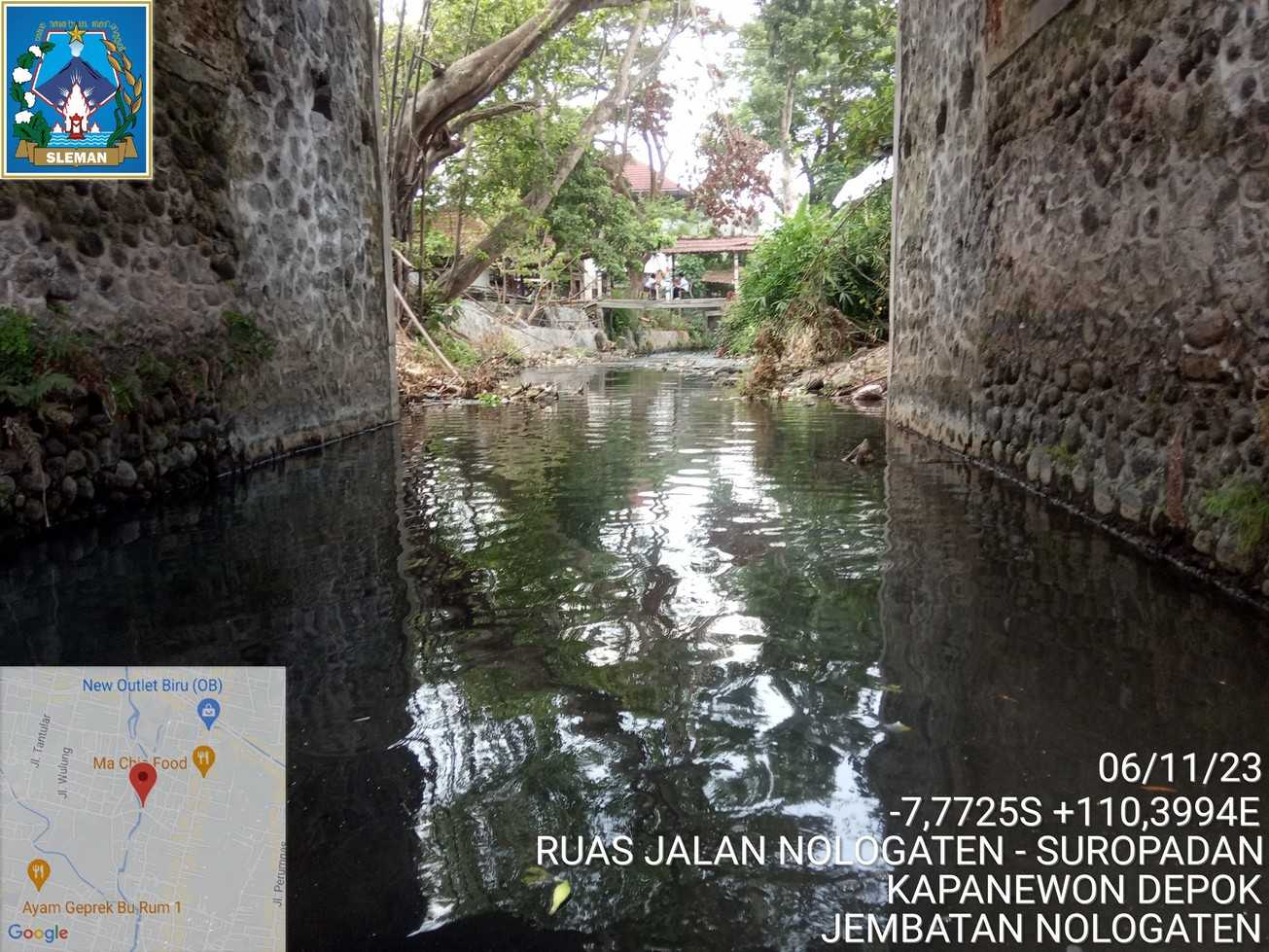

Kepala Jembatan / Pilar |
|||
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 2 | 1 |
Pondasi |
|||
| Tipe | Langsung | Langsung | Langsung |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu |
| Kondisi | 1 | 2 | 2 |
KONDISI |
|||
| Nilai Kondisi | 3 (Rusak Berat) | 3 (Rusak Berat) | 3 (Rusak Berat) |

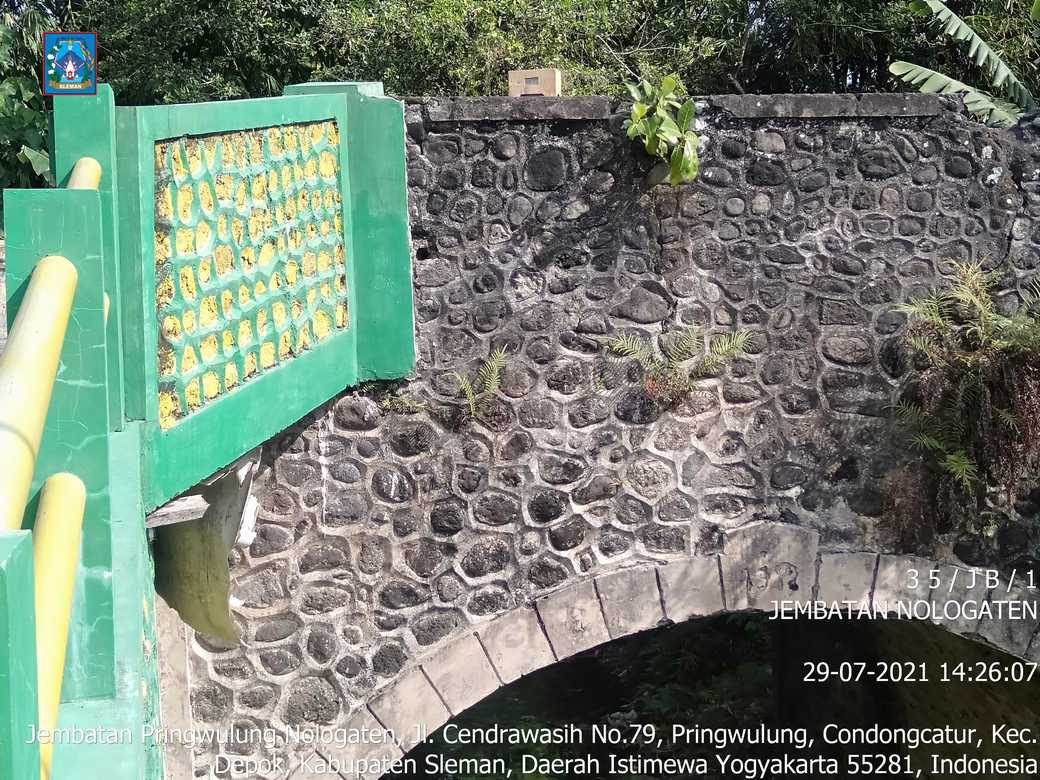

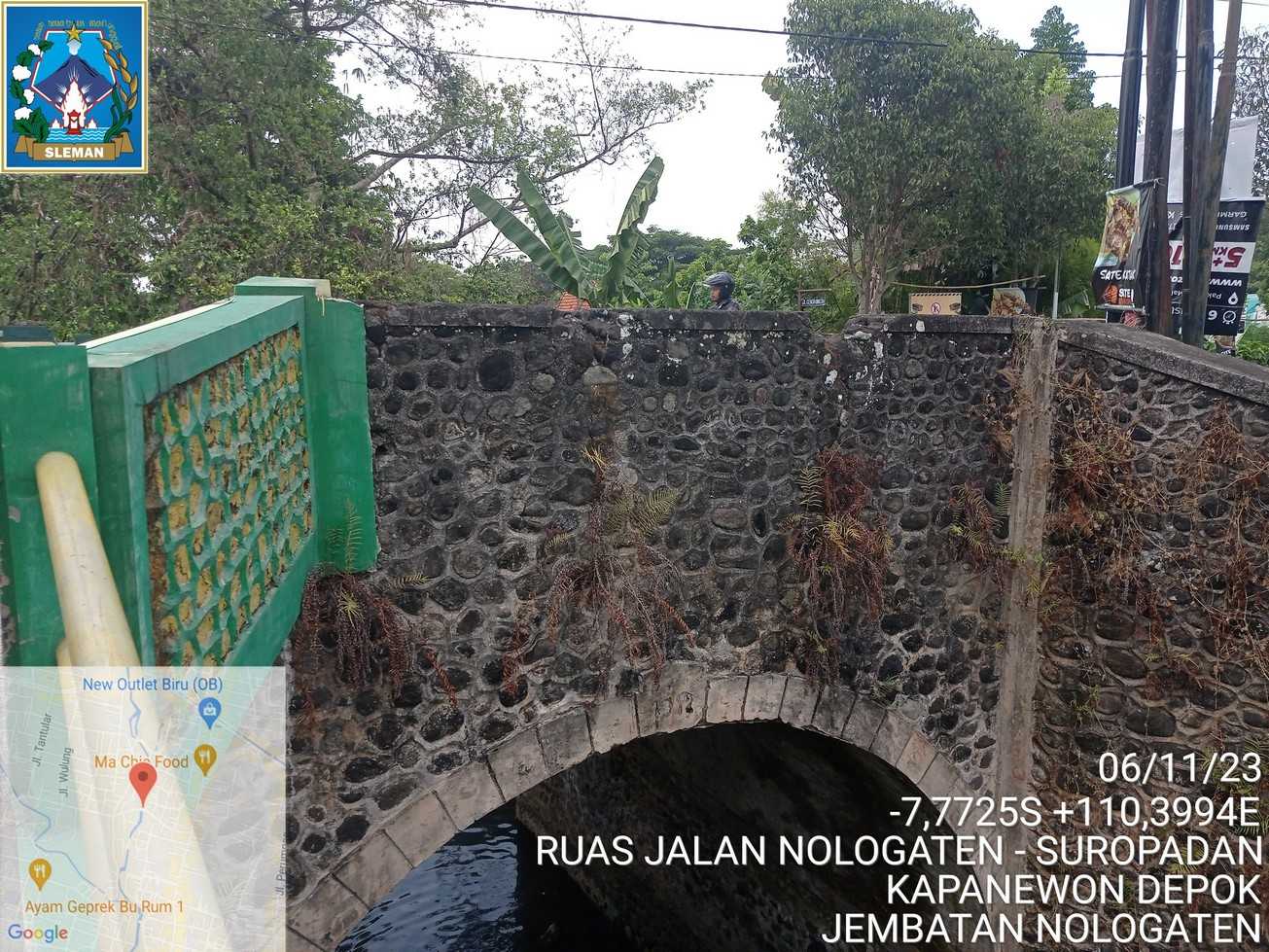

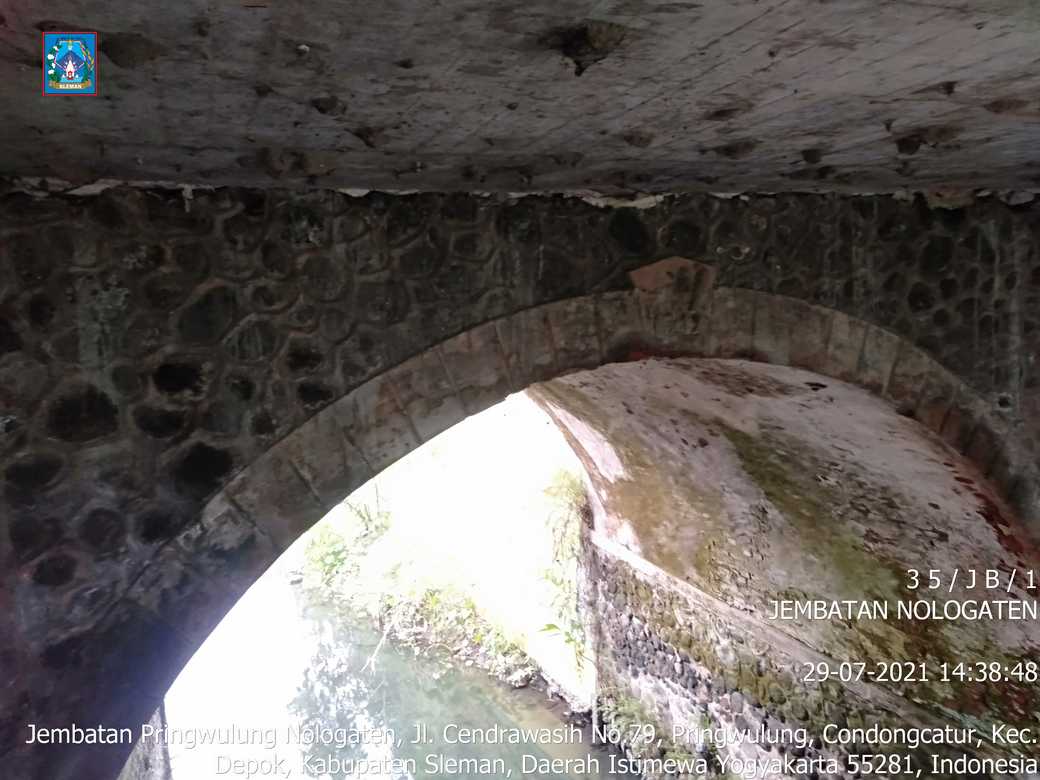

| Kerusakan | Dinding tegak diatas pelengkung retak,Parapet jembatan retak | Penurunan mutu/retak pada dinding tegak diatas pelengkung,Penurunan mutu/retak pasangan batu parapet hulu | Keropos pada pasangan bata pelengkung,Retak dan keropos pada abutment jembatan |
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
