Dimensi |
| Panjang |
8.2 m |
8.2 m |
8.2 m |
| Lebar |
10.5 m |
10.5 m |
10.5 m |
| Bentang |
1 |
1 |
1 |
Struktur Bangunan Atas |
| Tipe |
Plat, Pelengkung, Plat |
Plat, Pelengkung, Plat |
Plat, Pelengkung, Plat |
| Bahan |
Pasangan bata |
Pasangan bata |
Pasangan bata |
| Kondisi |
3 |
3 |
3 |
Lantai |
| Bahan 1 |
Beton bertulang, Tanah biasa/ lempung timbunan, Be |
Beton bertulang, Tanah biasa/ lempung timbunan, Be |
Beton bertulang, Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
3 |
2 |
1 |
Sandaran |
| Bahan 1 |
Pasangan bata |
Pasangan bata |
Pasangan bata |
| Bahan 2 |
|
|
|
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
2 |
3 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

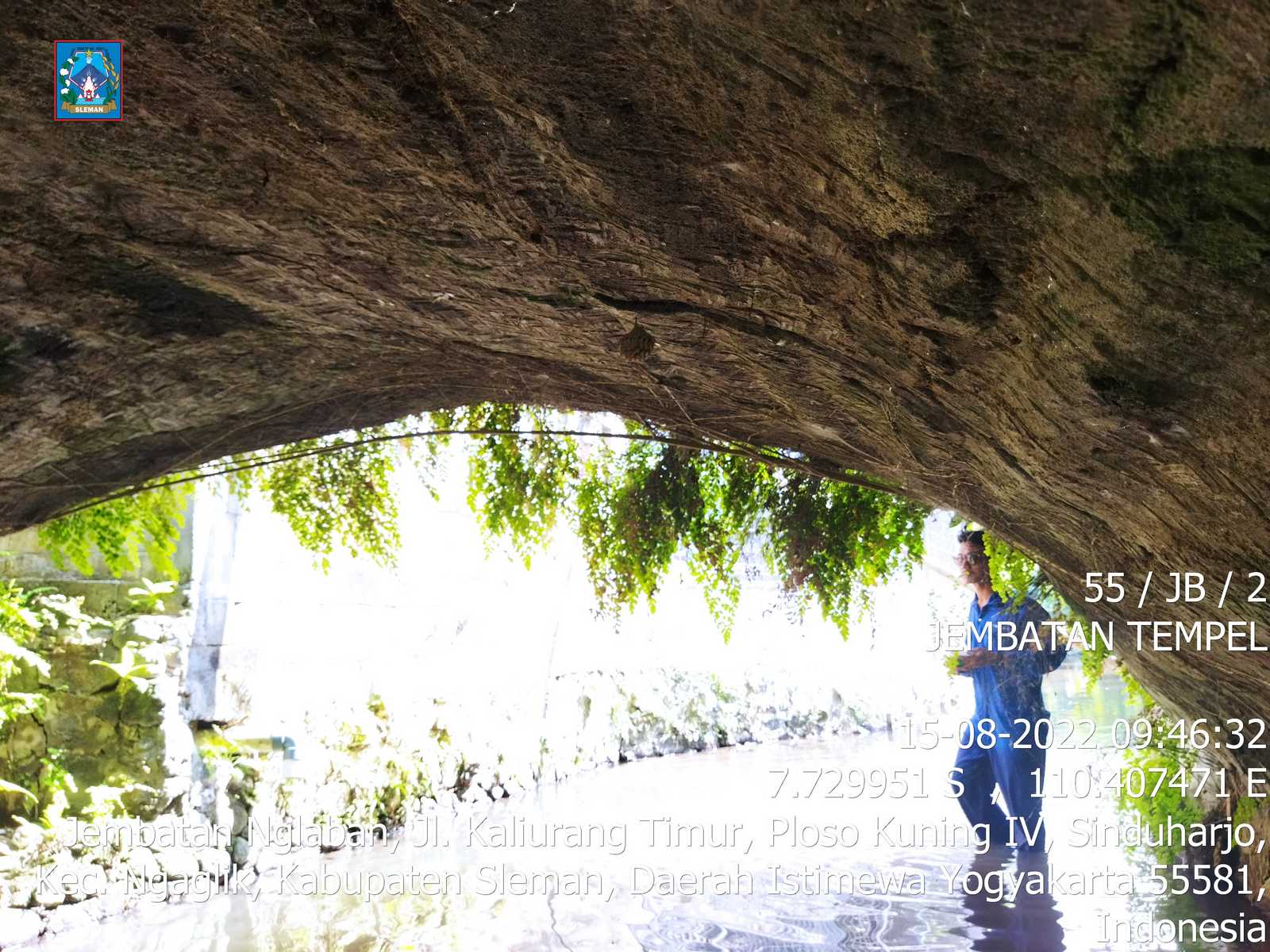

Retak pada lengkung jembatan,Lapis permukaan aspal retak |
Penurunan mutu/retak pada plat lengkung jembatan,Besi tulangan pada plat berkarat |
Keropos pada selimut beton dan besi berkarat,Penurunan mutu retak pada plesteran bata |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
