Dimensi |
| Panjang |
8.25 m |
8.25 m |
8.25 m |
| Lebar |
8 m |
8 m |
8 m |
| Bentang |
1 |
1 |
1 |

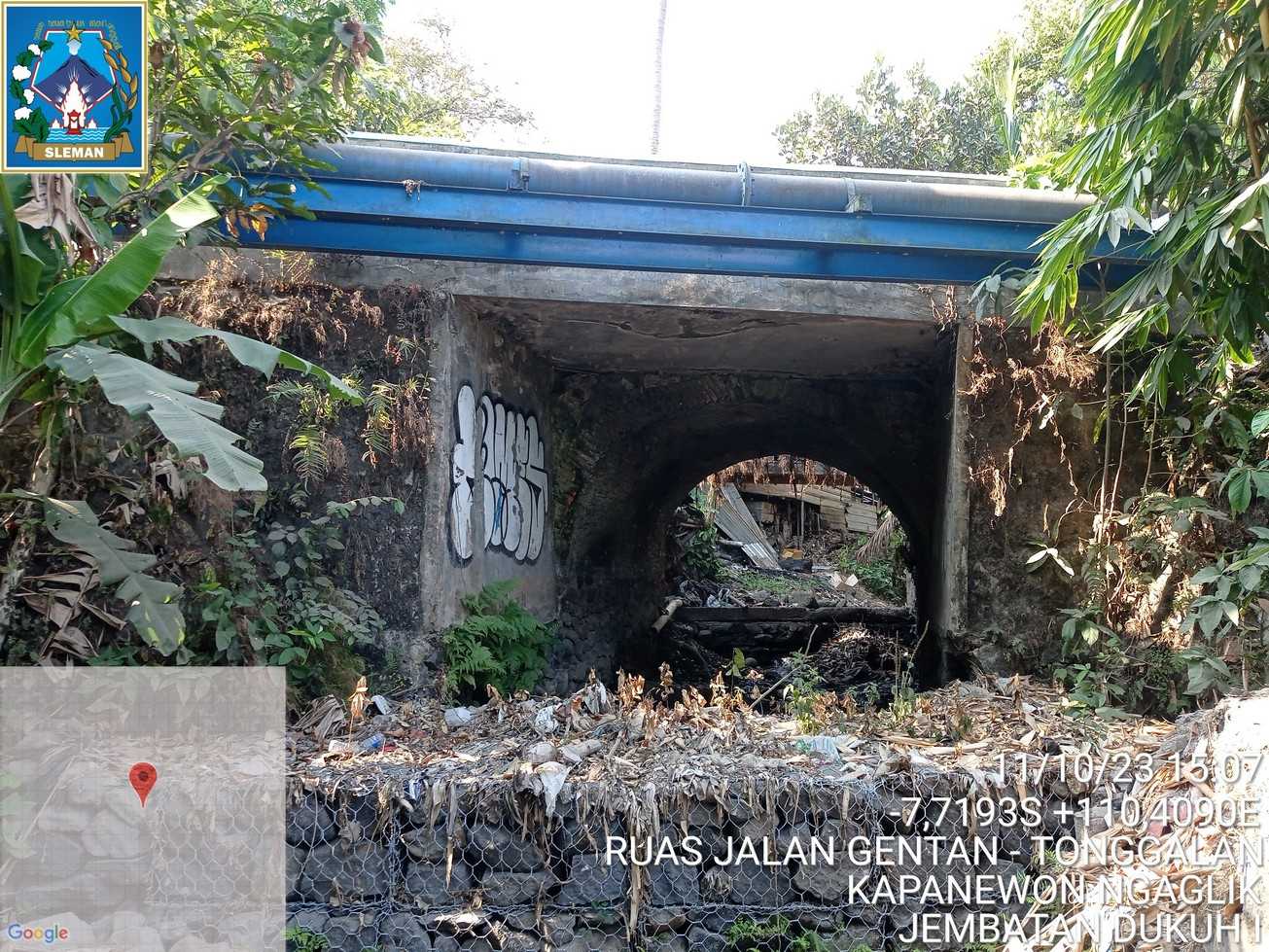

Struktur Bangunan Atas |
| Tipe |
Pelengkung, Plat |
Pelengkung, Plat |
Pelengkung, Plat |
| Bahan |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
Pasangan bata, Beton bertulang |
| Kondisi |
1 |
3 |
3 |

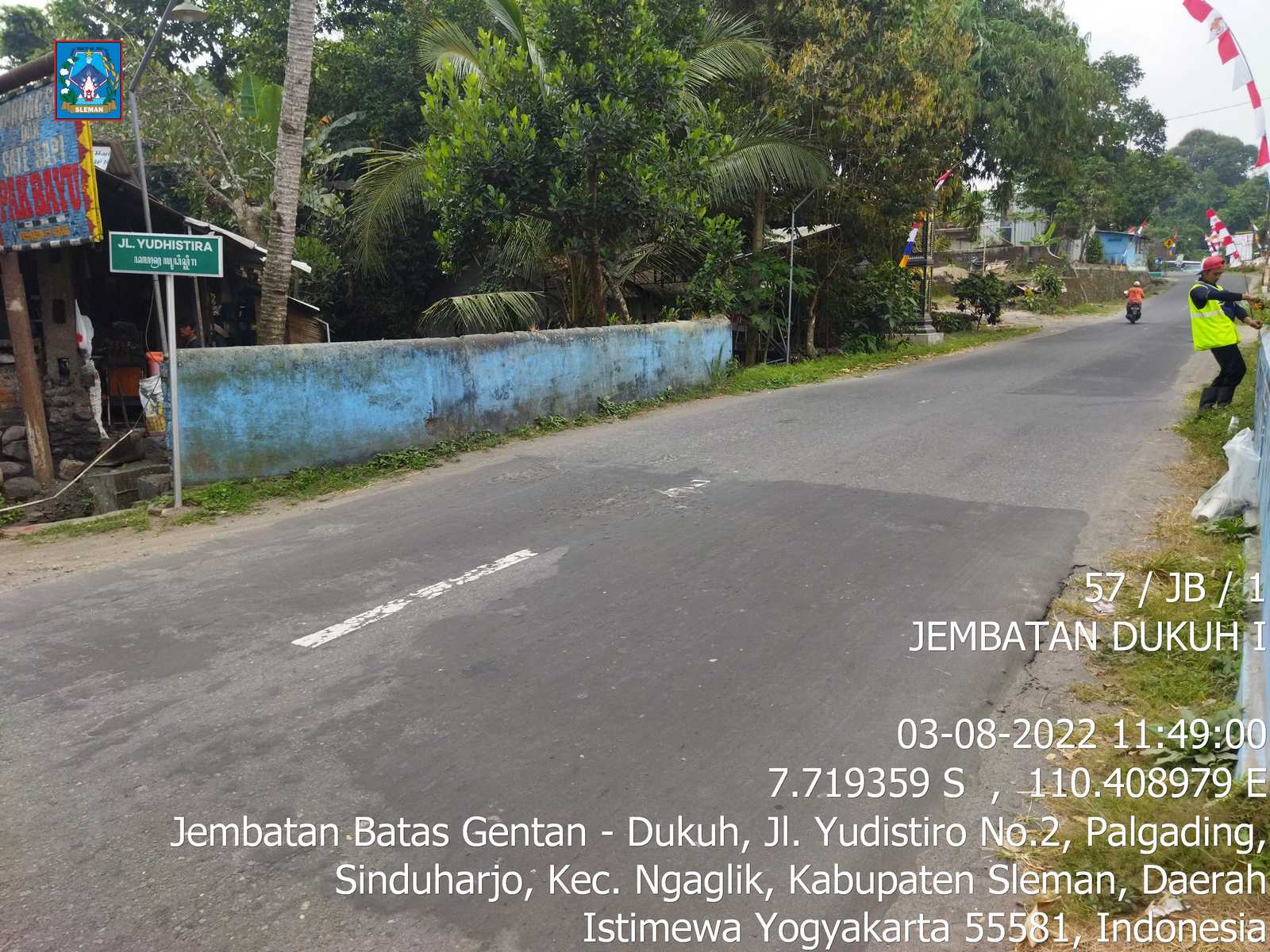

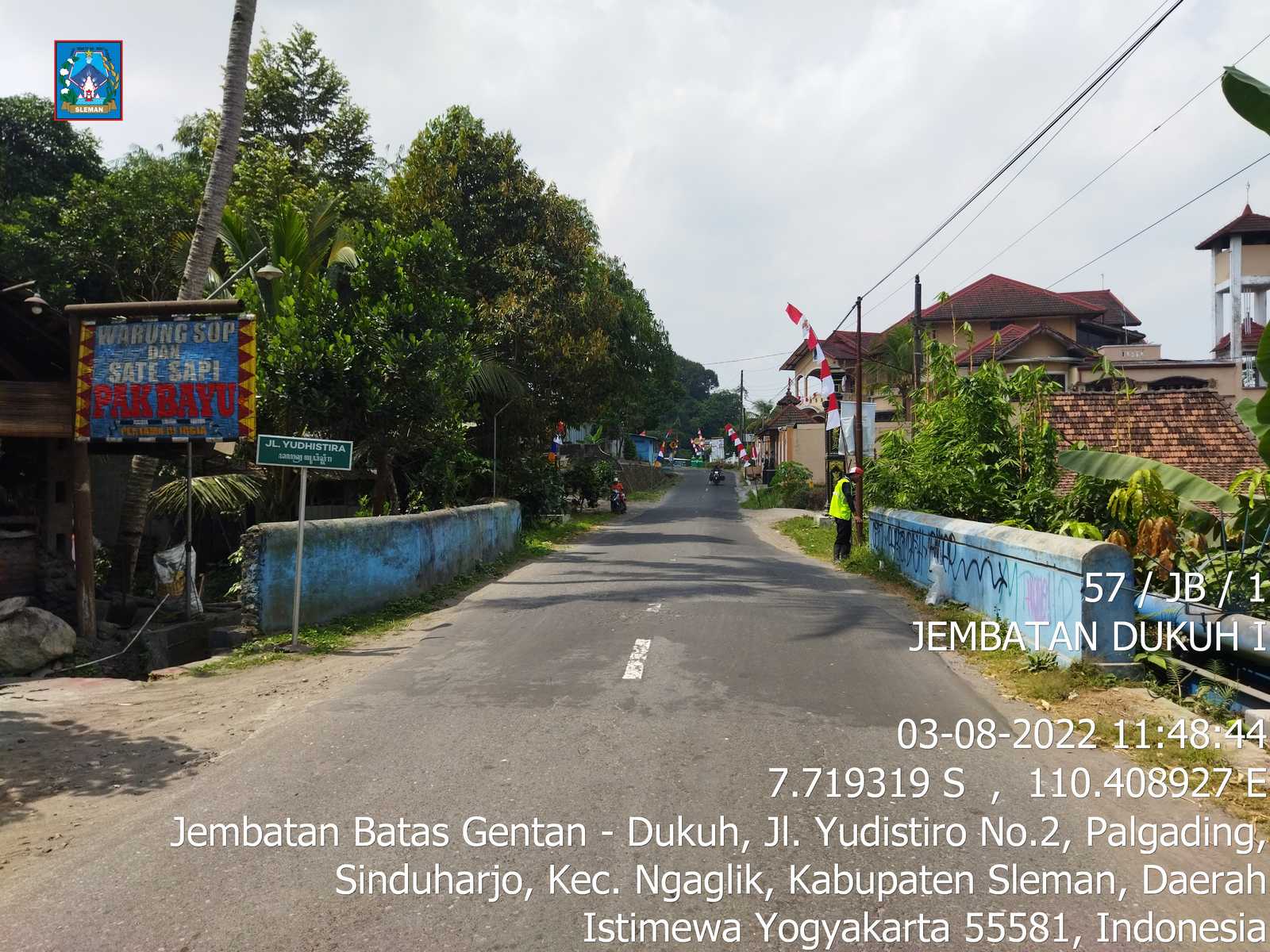

Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
Tanah biasa/ lempung timbunan, Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
2 |
1 |

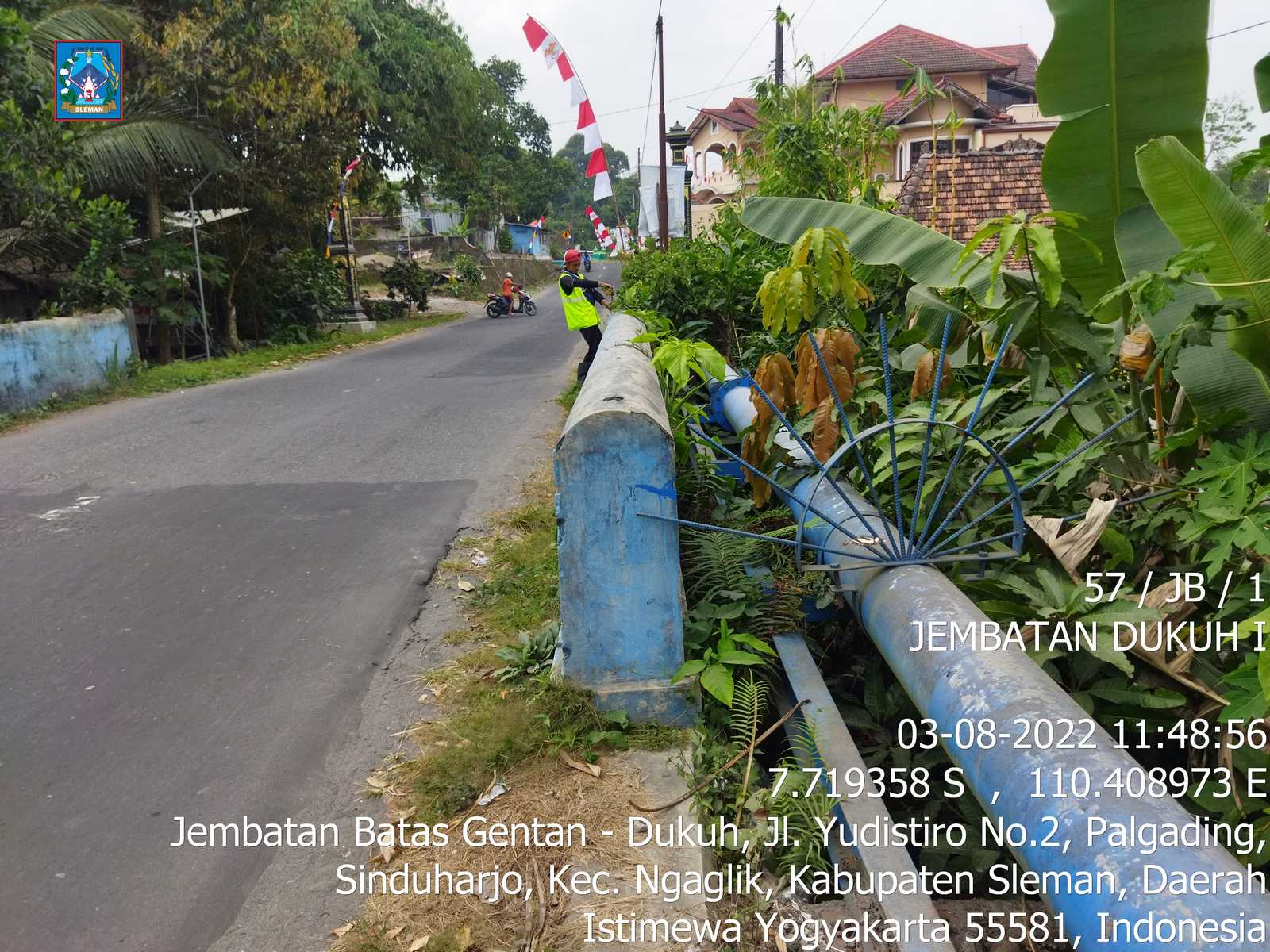

Sandaran |
| Bahan 1 |
Pasangan bata |
Pasangan bata |
Pasangan bata |
| Bahan 2 |
|
|
|
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
3 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

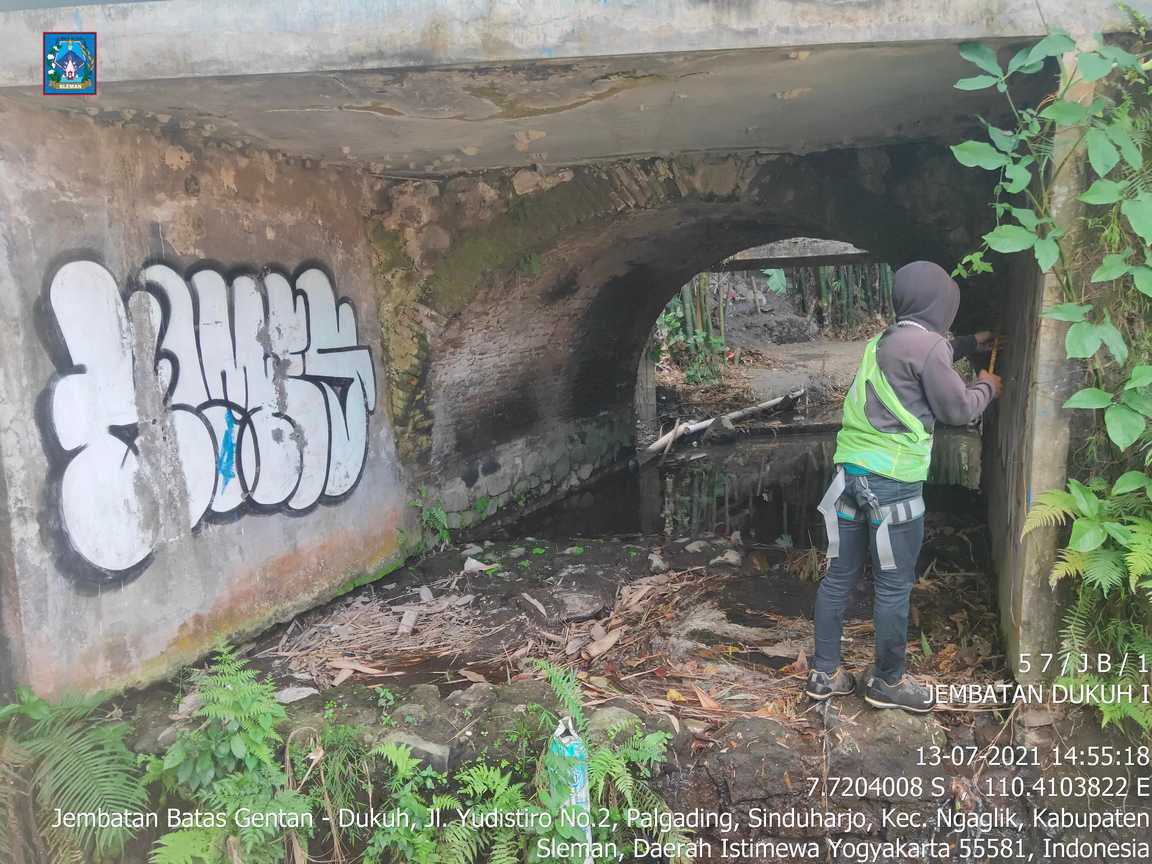

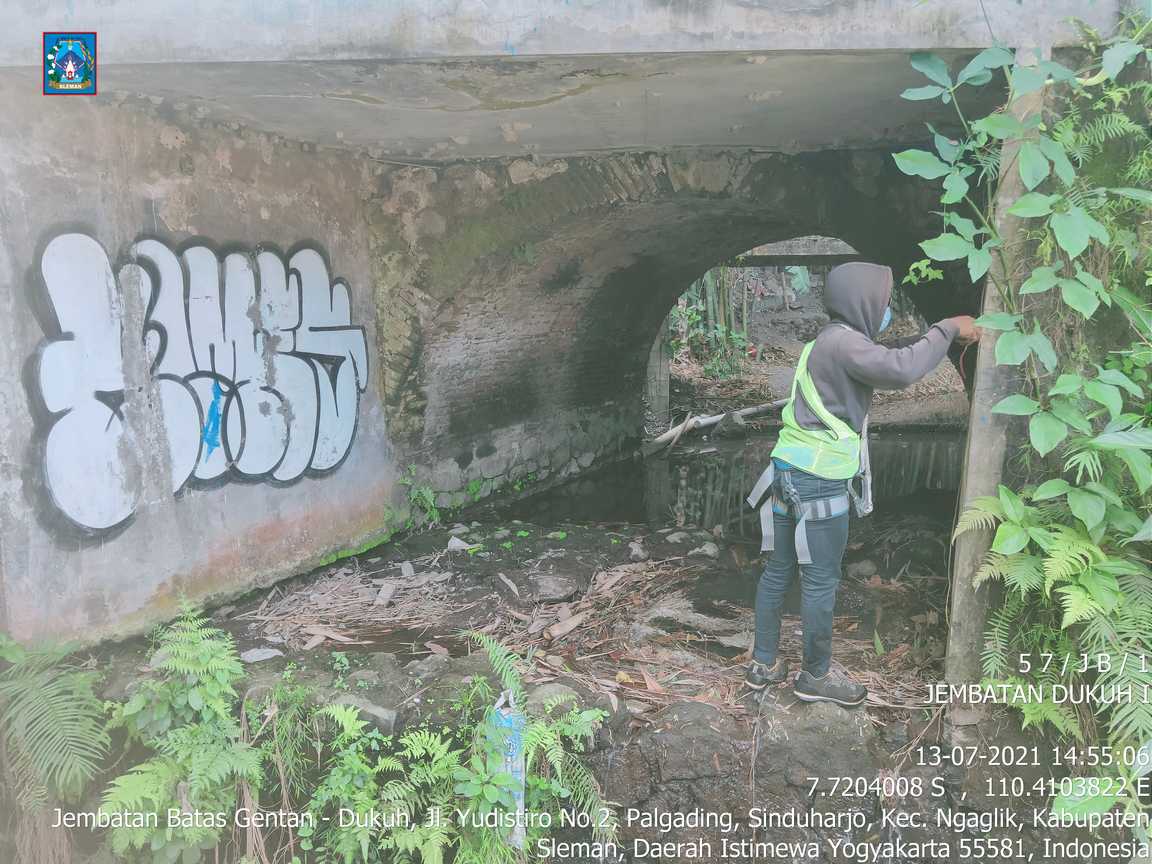

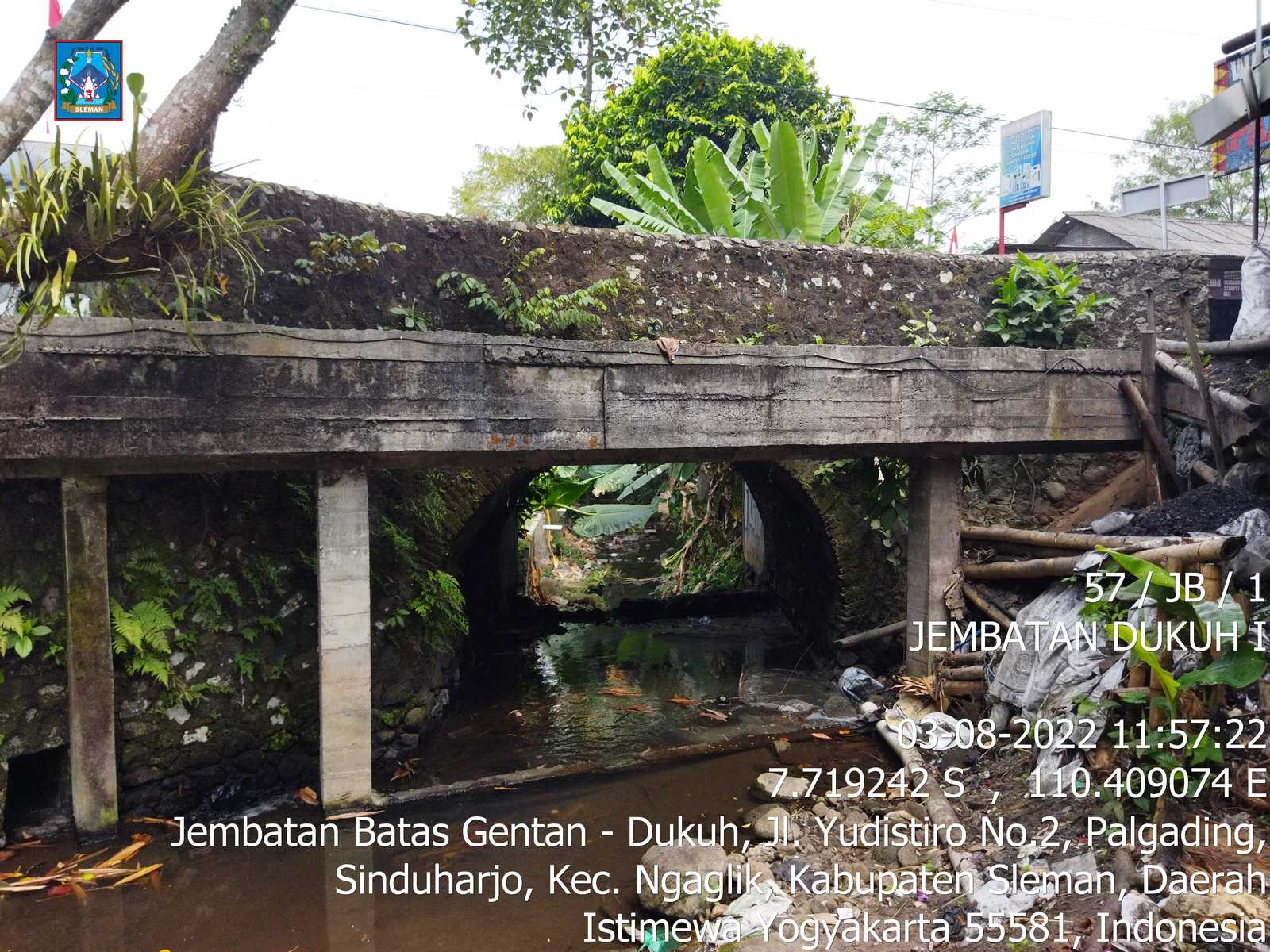

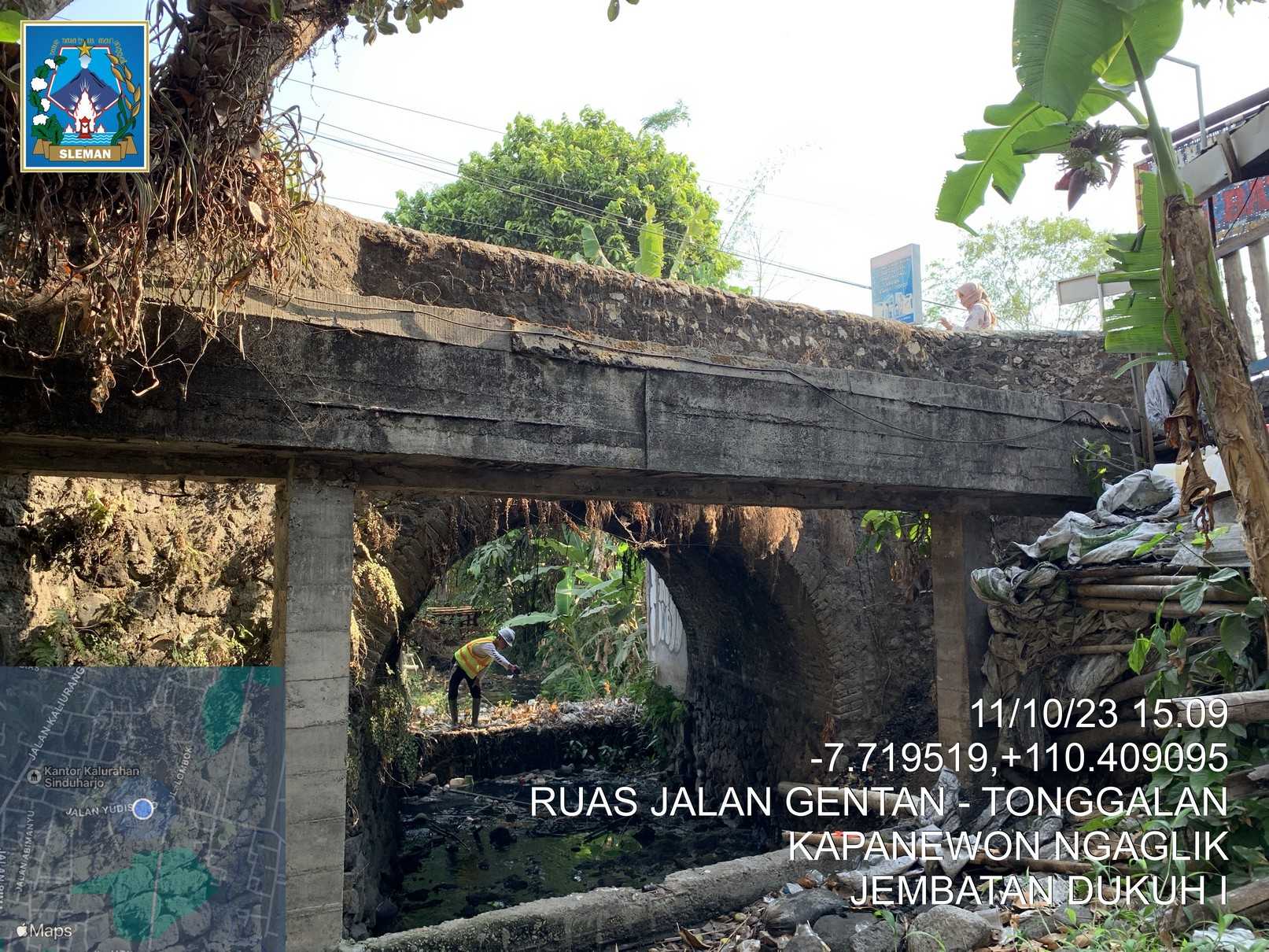

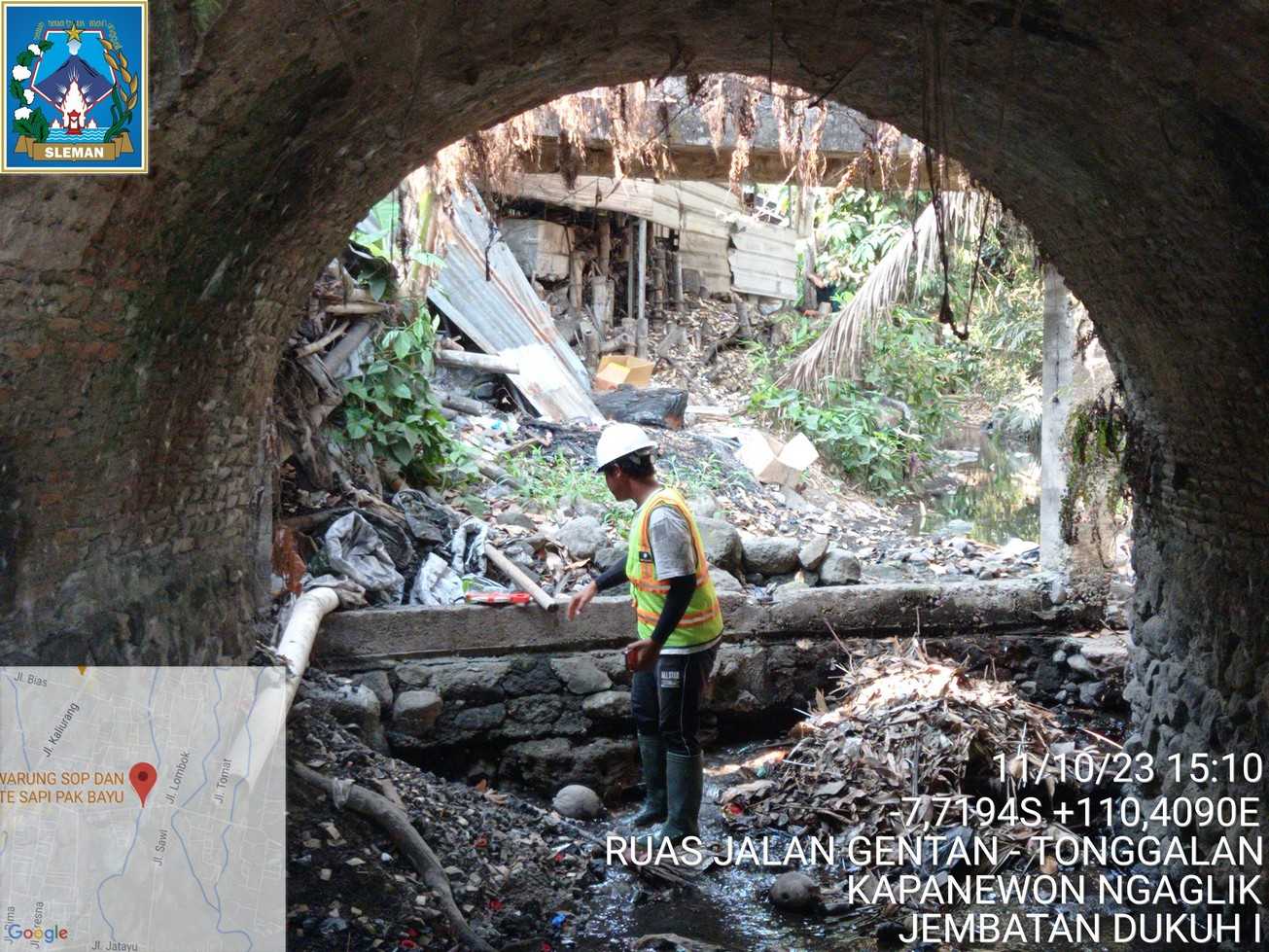

Retak pada lengkung jembatan, |
Penurunan mutu/retak pada plat lengkung jembatan dan dinding tegak jembatan,Permukaan aspal tidak rata |

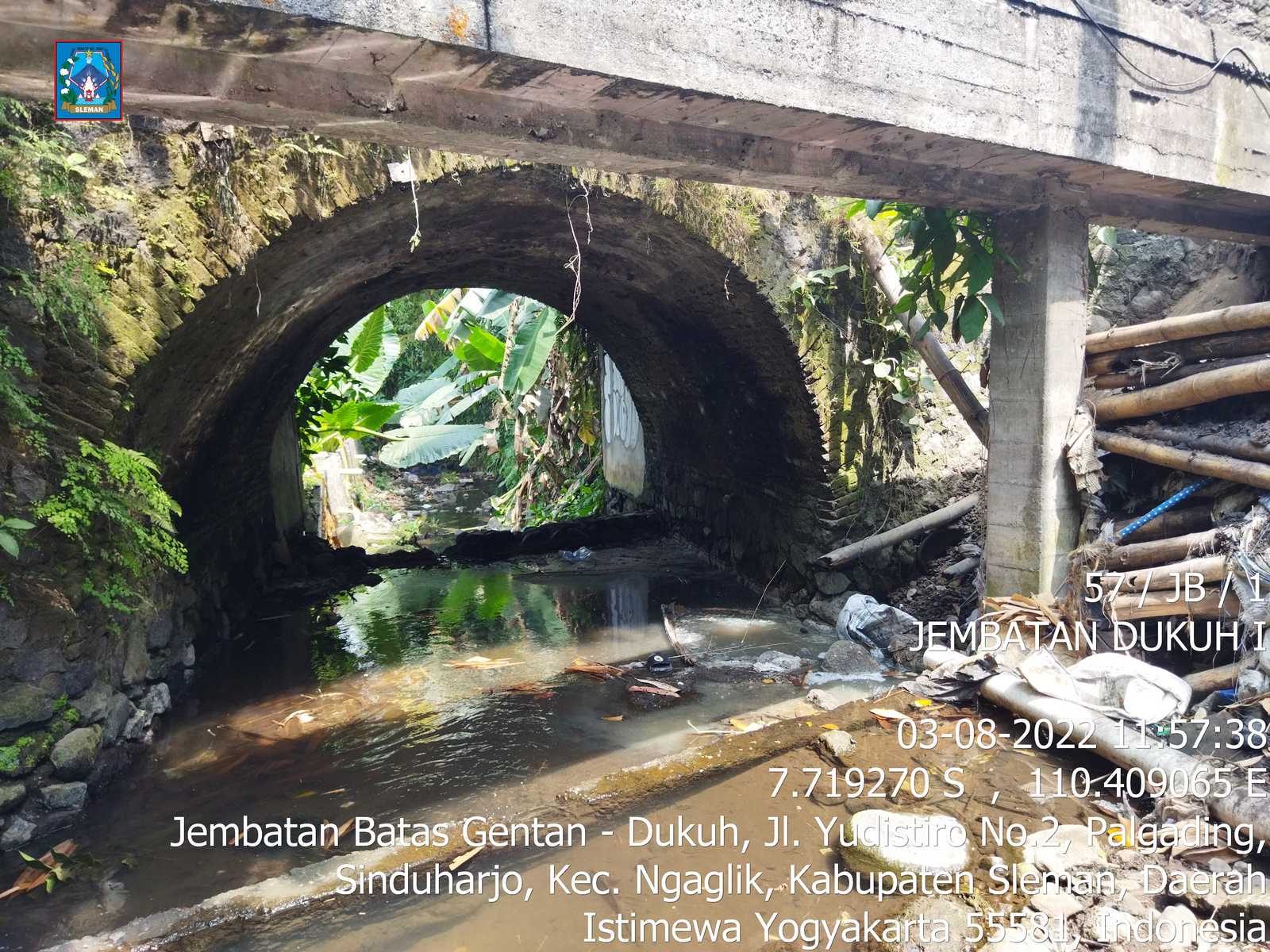

Plesteran pasangan bata pelengkung terkelupas,Aspal aus |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
