Dimensi |
| Panjang |
4.5 m |
4.5 m |
4.5 m |
| Lebar |
8.5 m |
8.5 m |
8.5 m |
| Bentang |
1 |
1 |
1 |

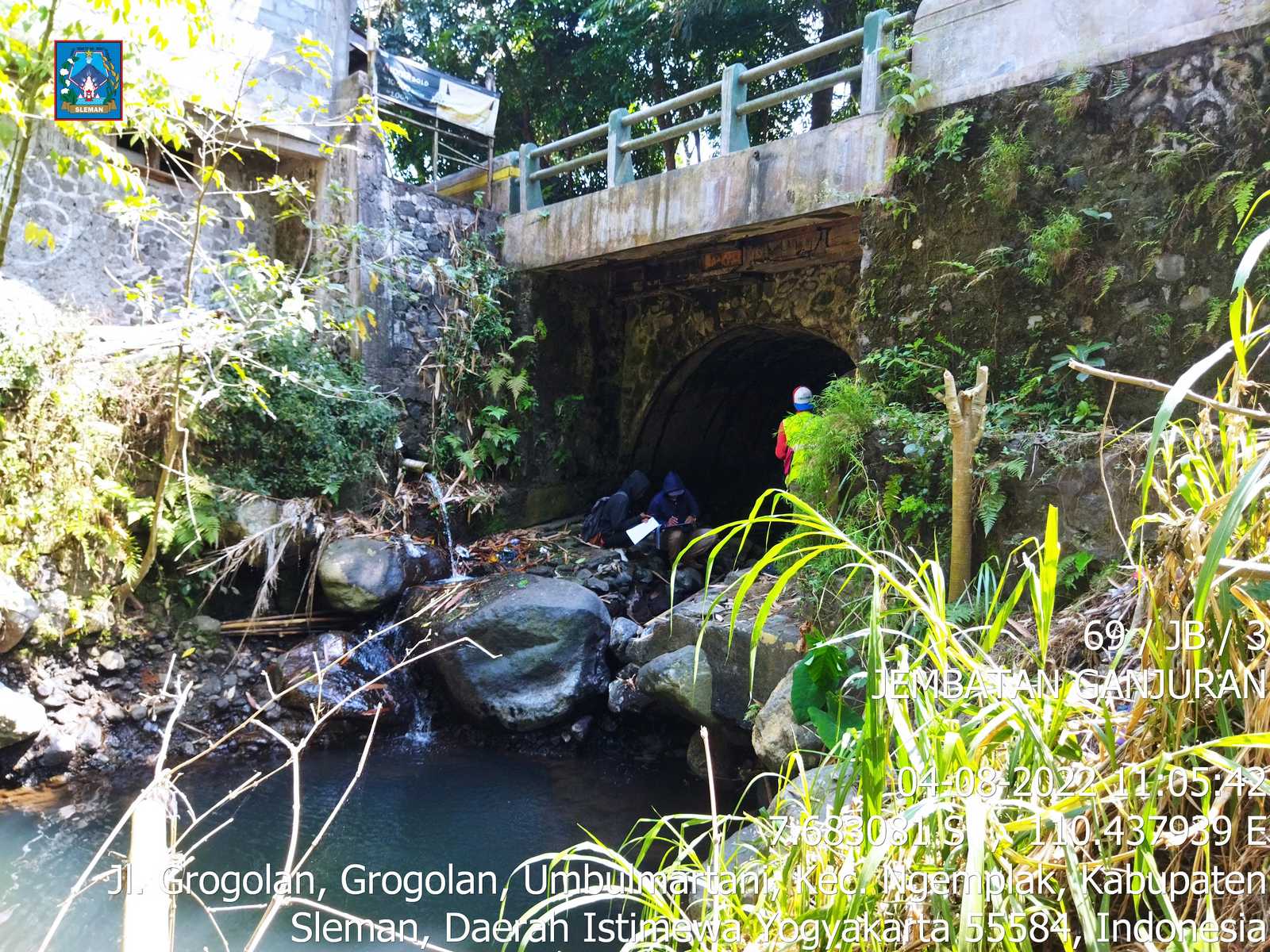

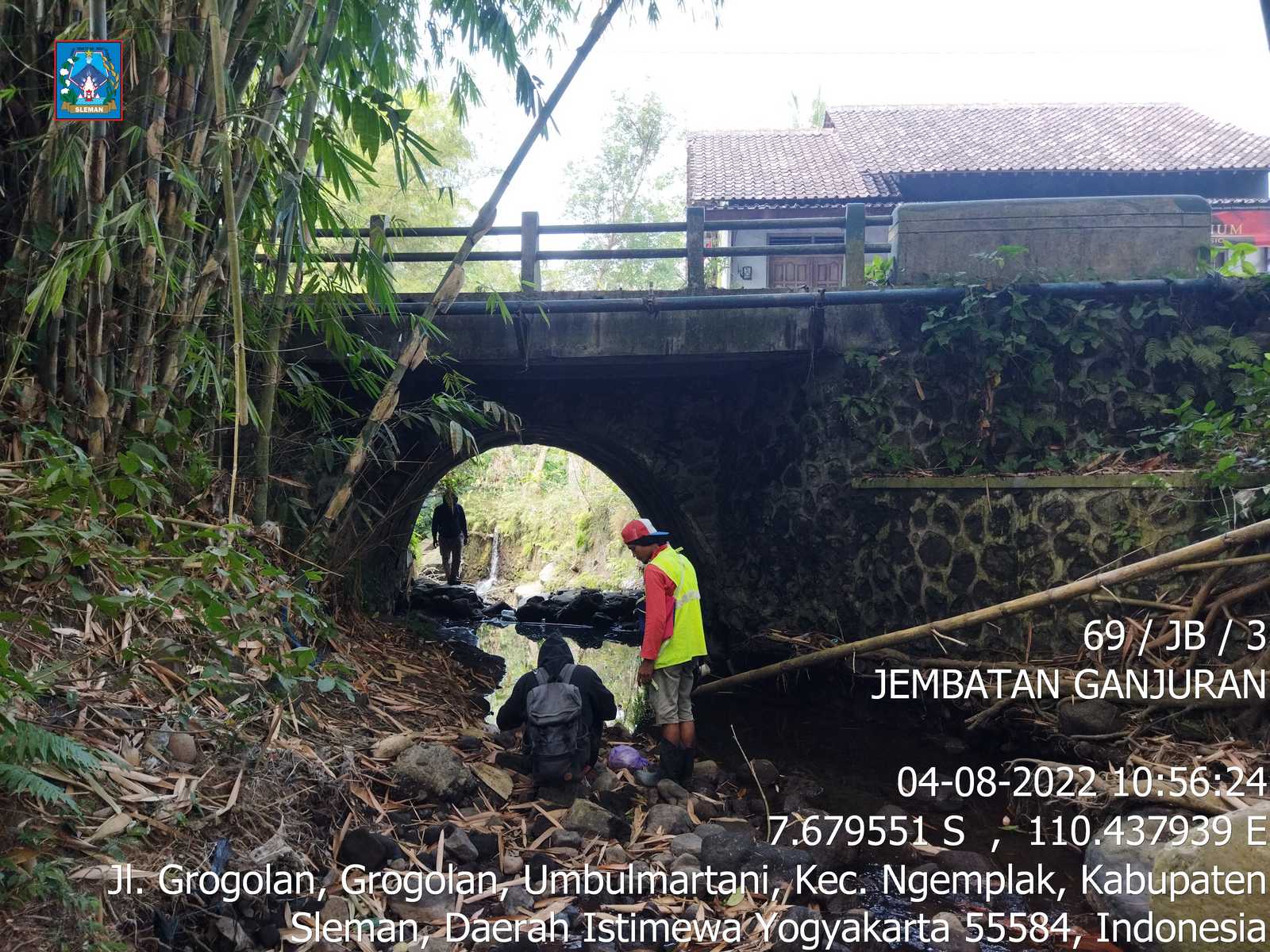

Struktur Bangunan Atas |
| Tipe |
Gelagar, Pelengkung |
Gelagar, Pelengkung |
Gelagar, Pelengkung |
| Bahan |
Beton bertulang, Pasangan batu |
Beton bertulang, Pasangan batu |
Beton bertulang, Pasangan batu |
| Kondisi |
1 |
3 |
3 |
Lantai |
| Bahan 1 |
Beton bertulang, Tanah biasa/ lempung timbunan |
Beton bertulang, Tanah biasa/ lempung timbunan |
Beton bertulang, Tanah biasa/ lempung timbunan |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
1 |
2 |
1 |

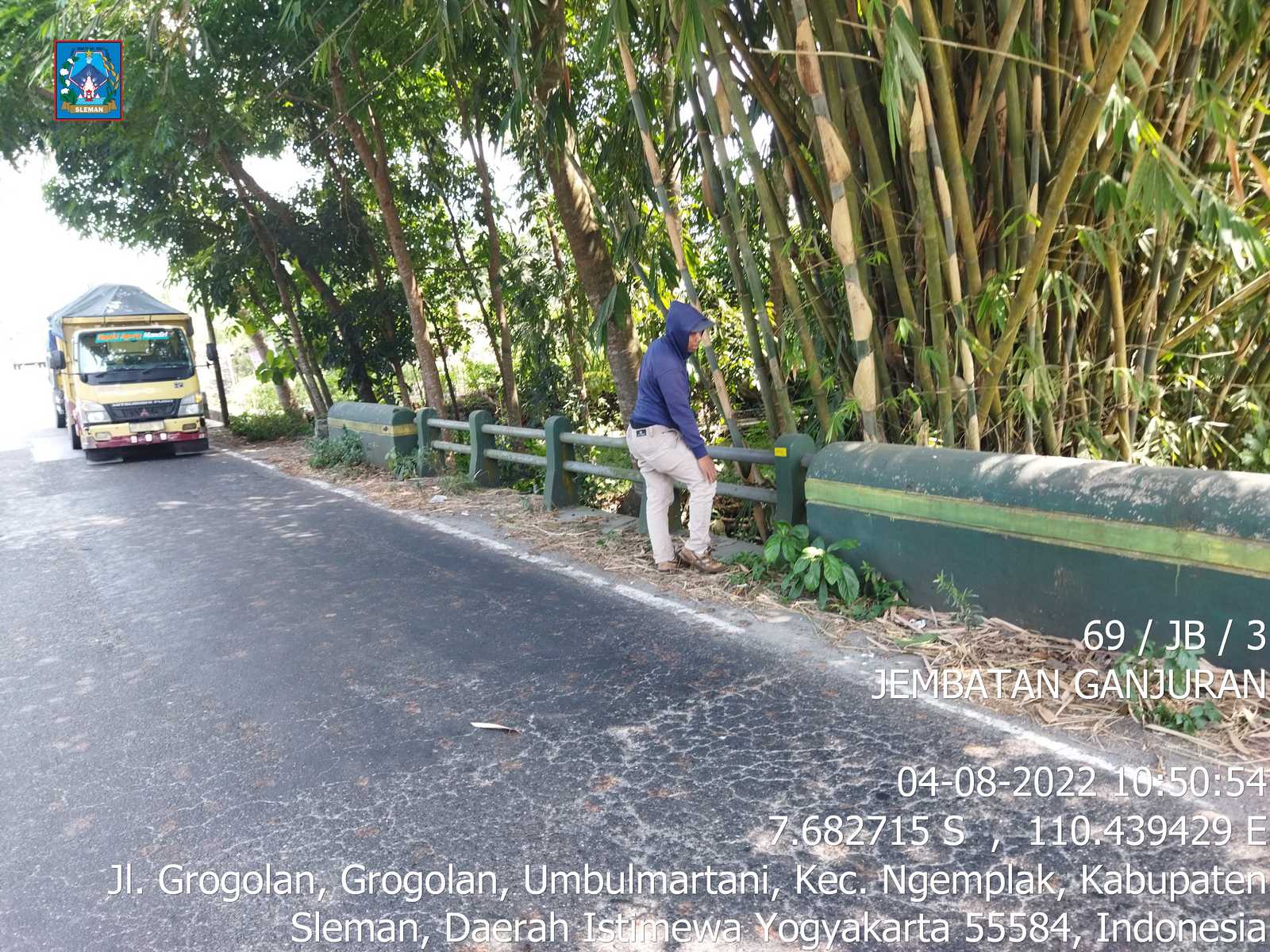

Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
1 |
1 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
2 |
2 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
2 |
1 |
1 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

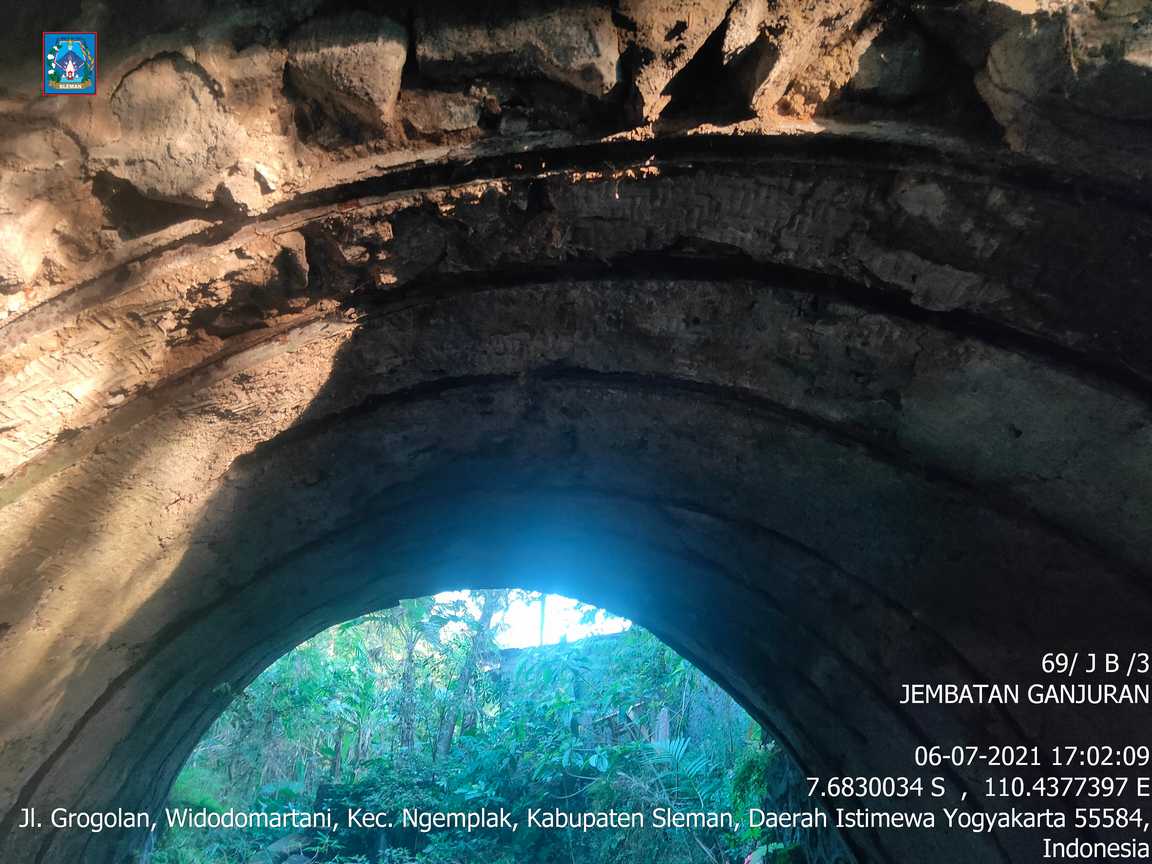

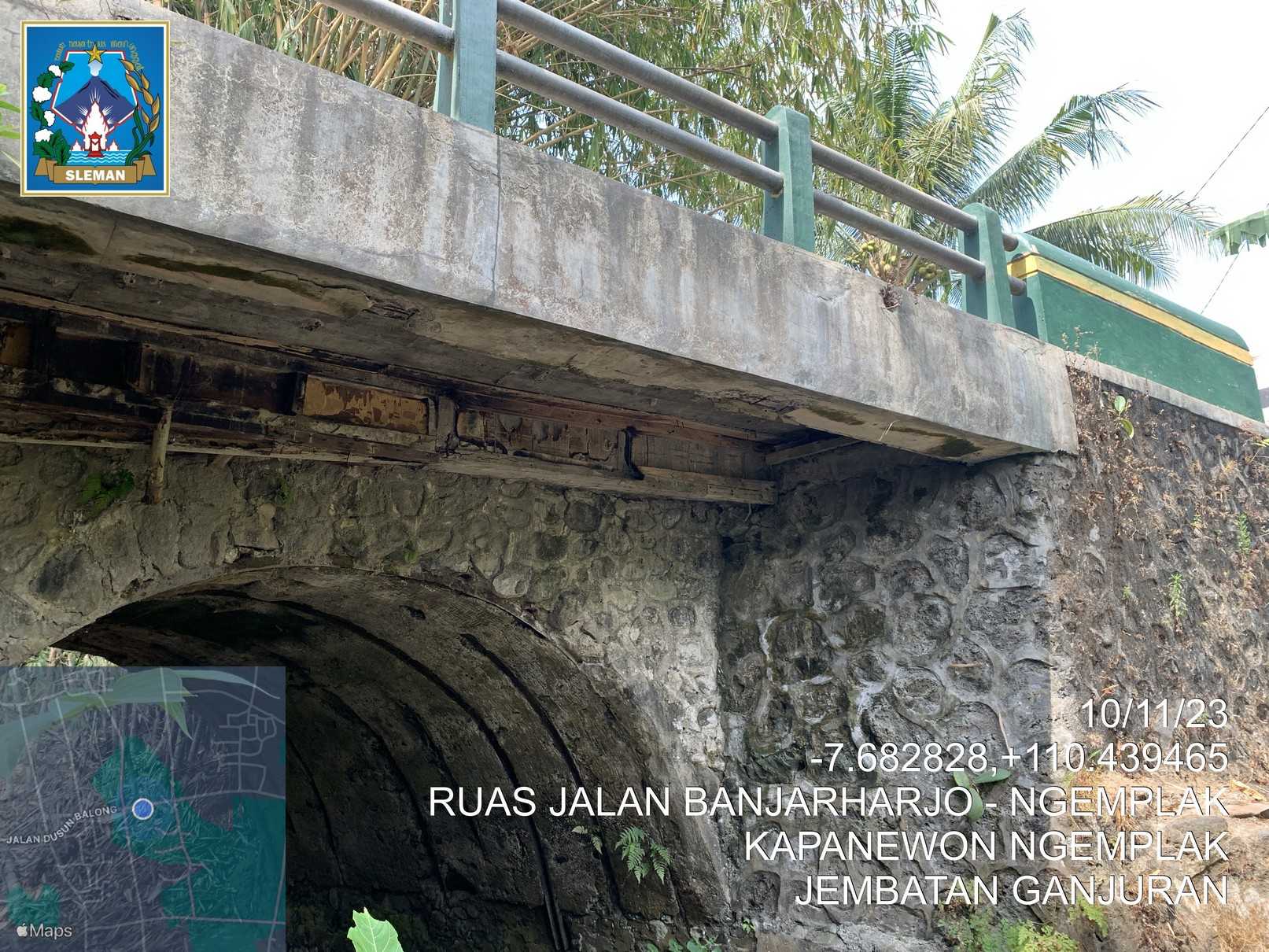

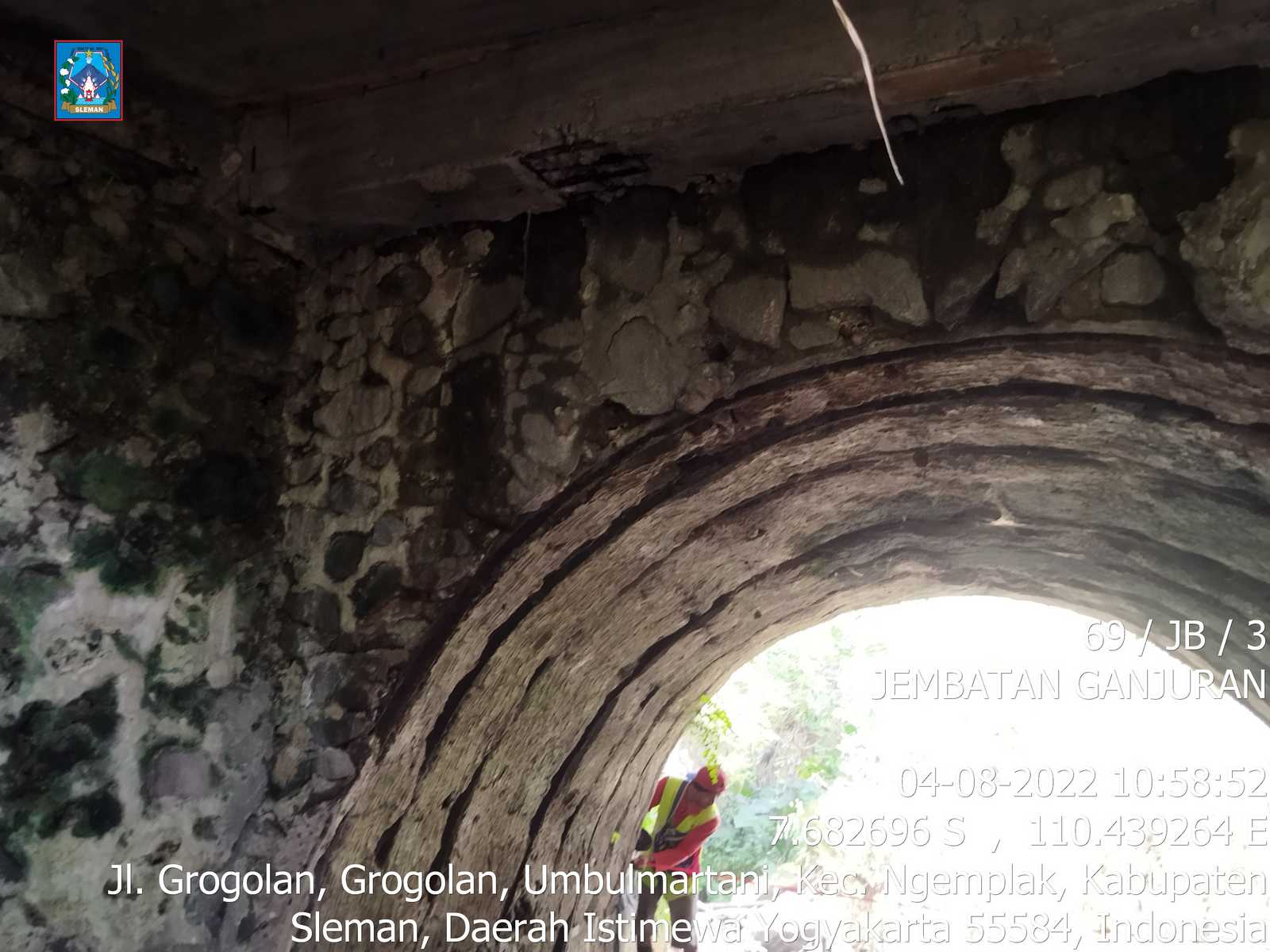

Penurunan mutu pasangan bata lengkung jembatan,Lapis permukaan aspal kasar, Cat mengelupas |
Penurunan mutu/retak pada bangunan pelengkung dan gelagar,Permukaan aspal tidak rata |

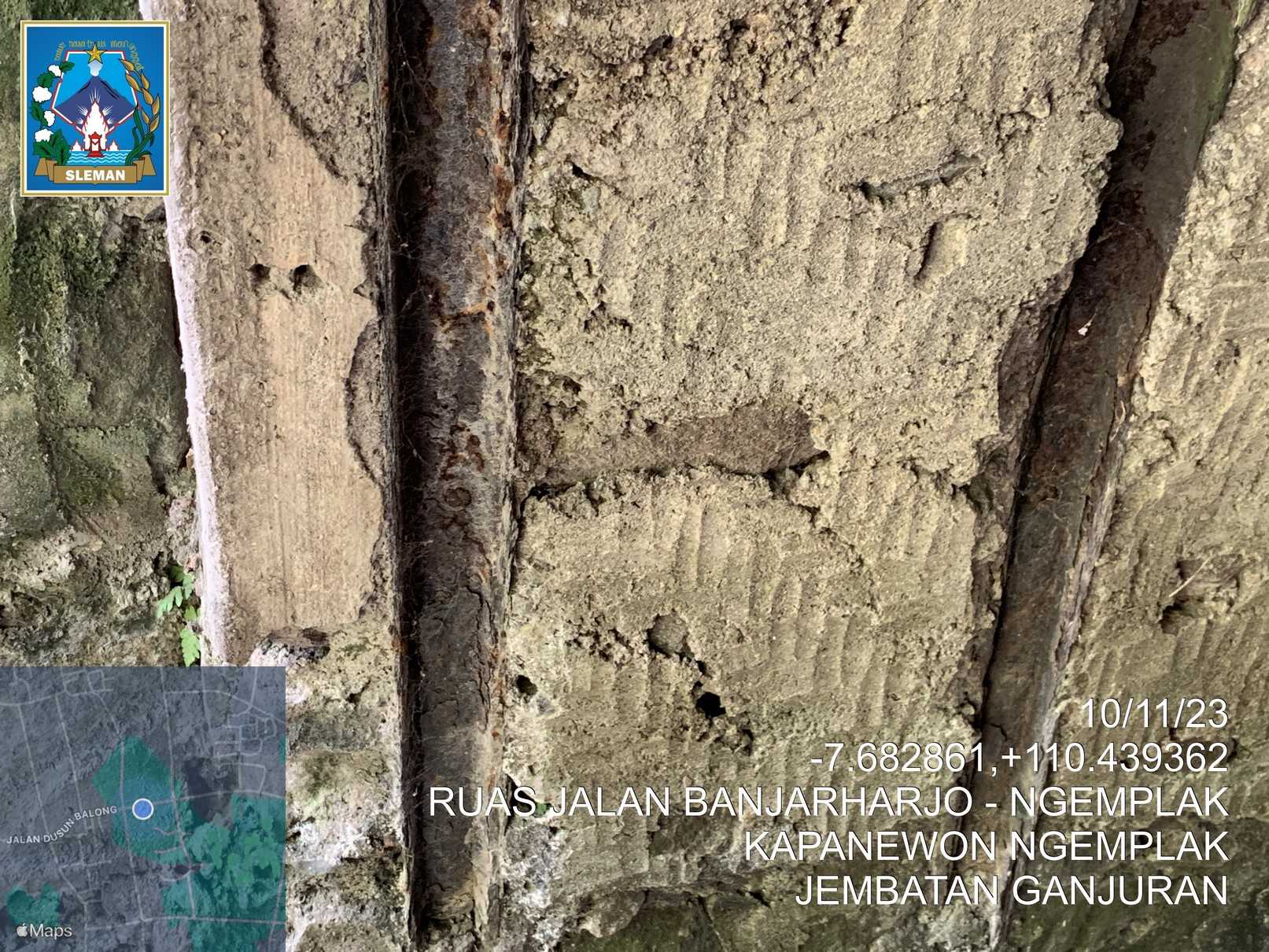

keropos pada selimut beton pelengkung ,penurunan mutu pasangan batu pondasi |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
