Dimensi |
| Panjang |
16.7 m |
16.7 m |
16.7 m |
| Lebar |
9.4 m |
9.4 m |
9.4 m |
| Bentang |
2 |
2 |
2 |

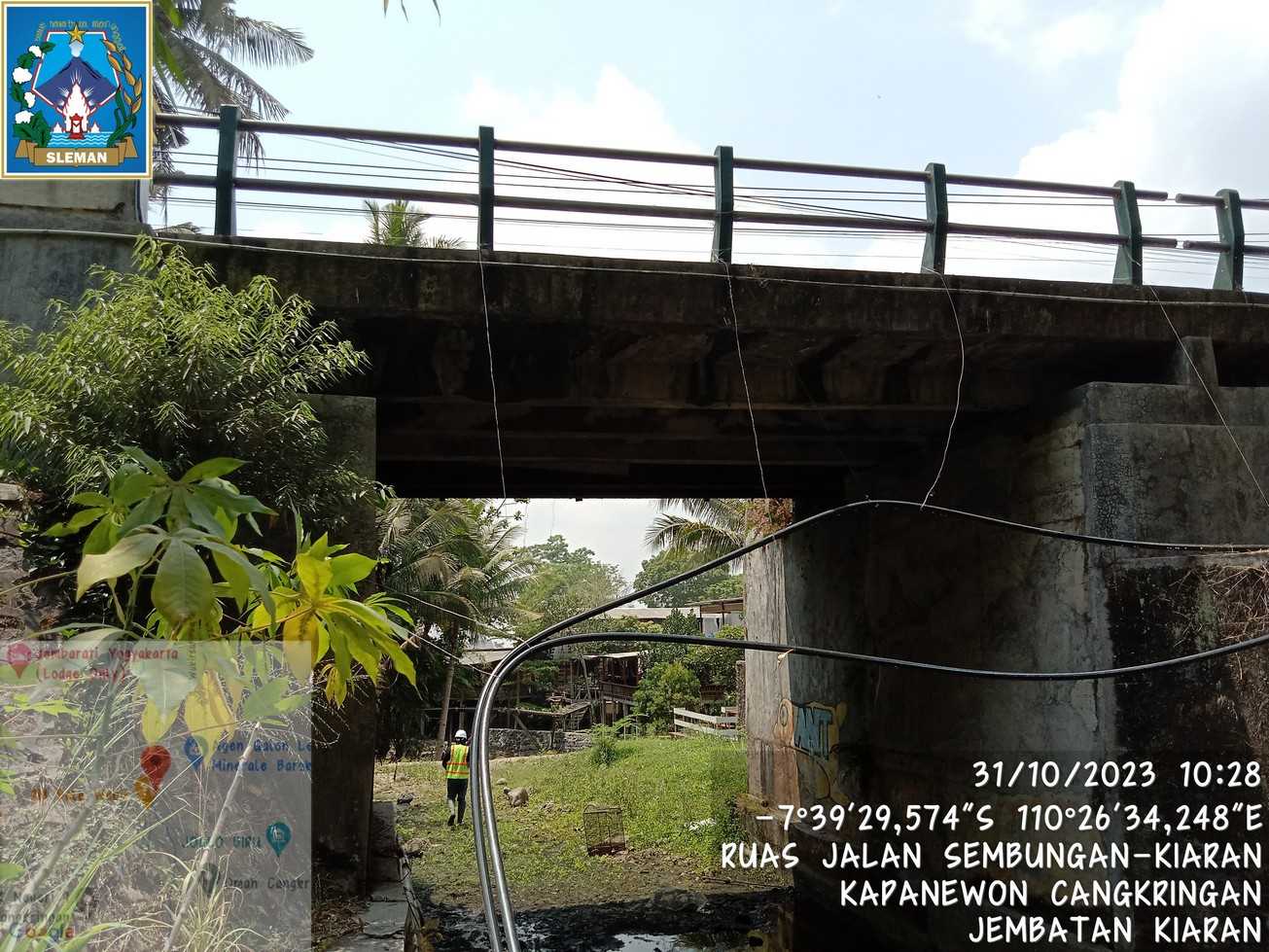

Struktur Bangunan Atas |
| Tipe |
Gelagar, Gelagar komposit |
Gelagar, Gelagar komposit |
Gelagar, Gelagar komposit |
| Bahan |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Kondisi |
2 |
3 |
3 |

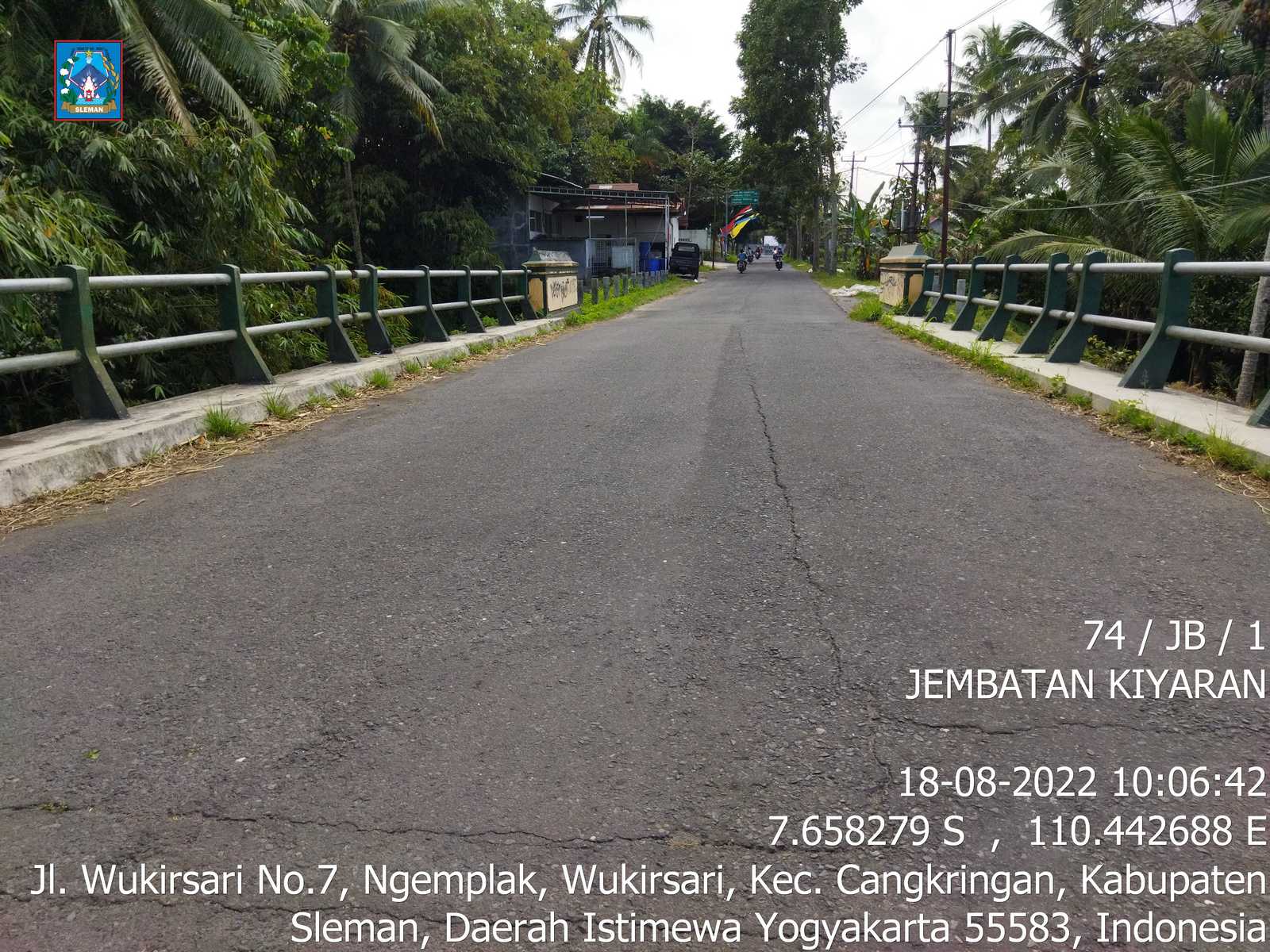

Lantai |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
1 |
Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
1 |
1 |
1 |

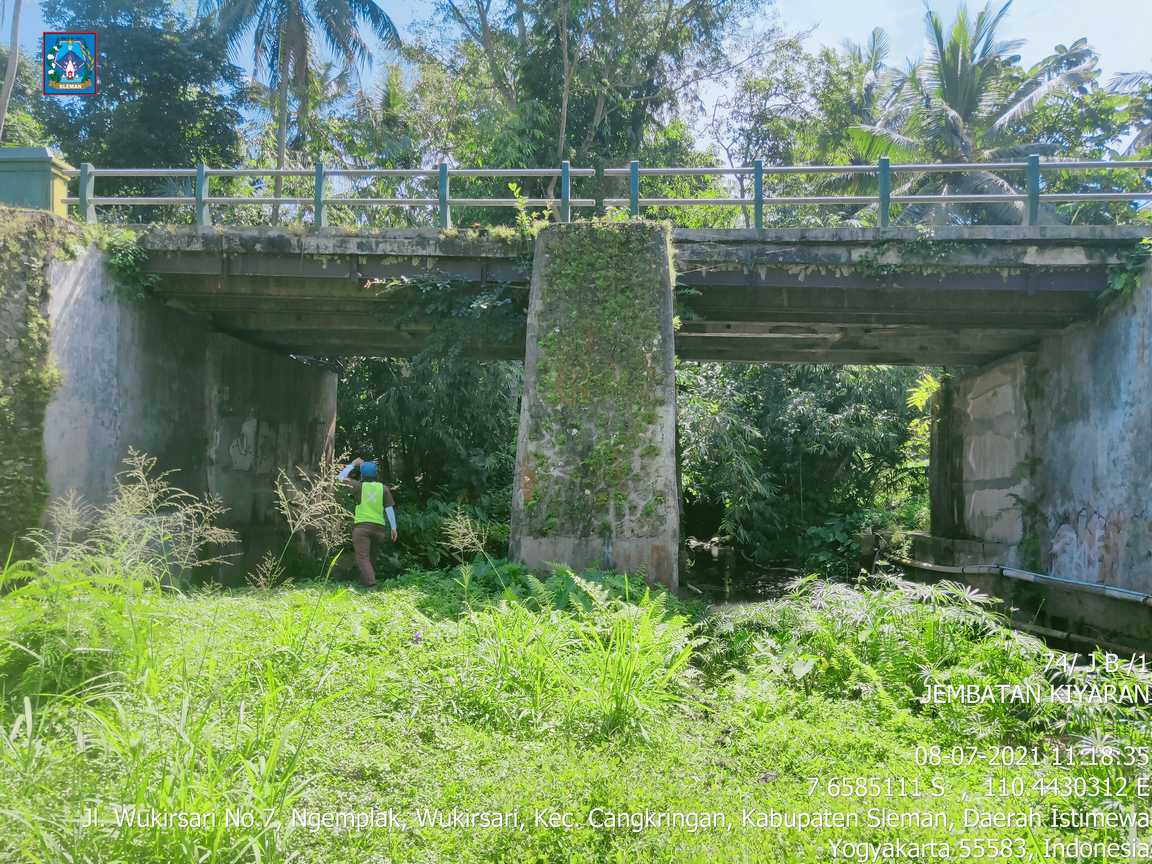

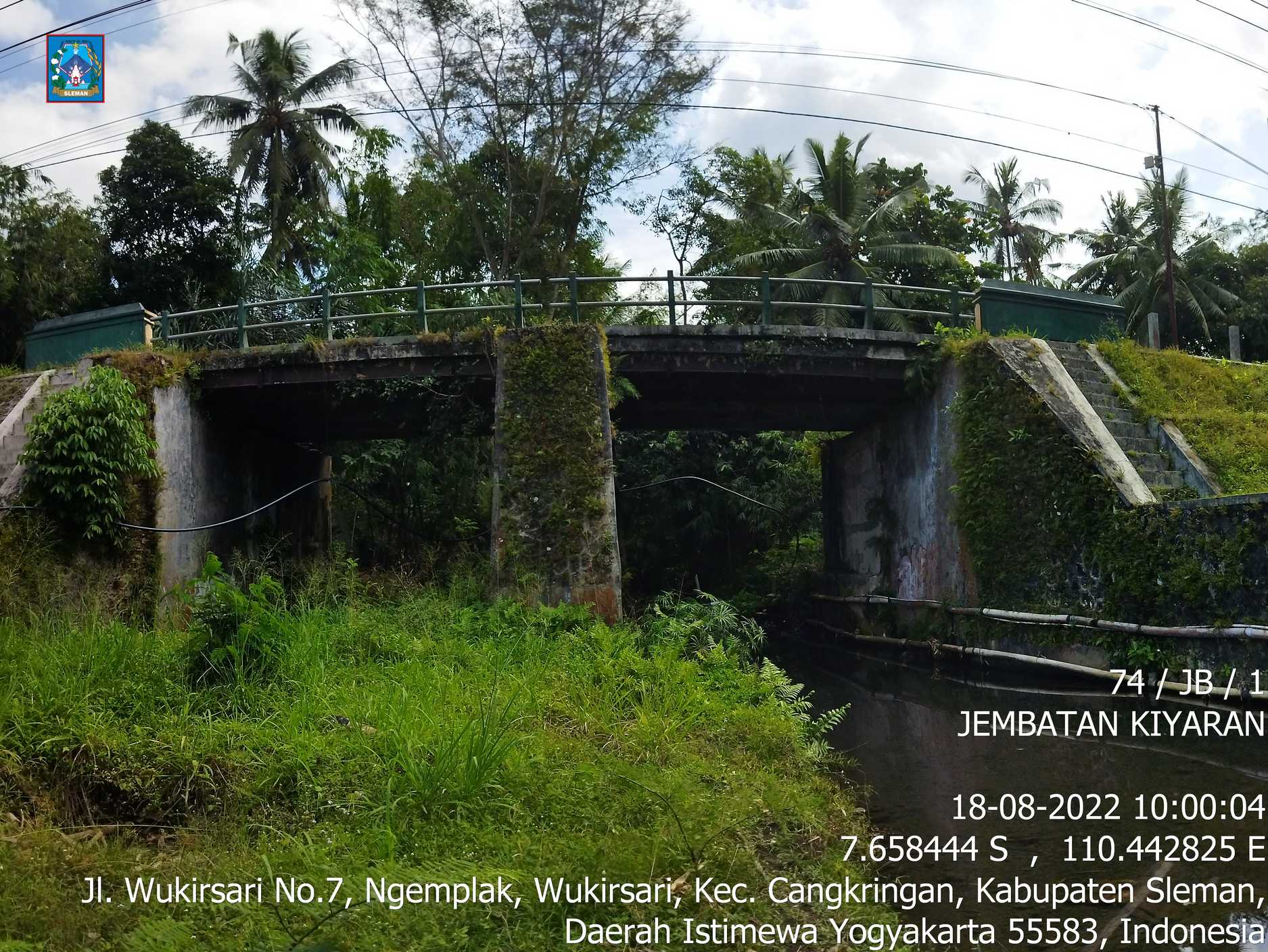

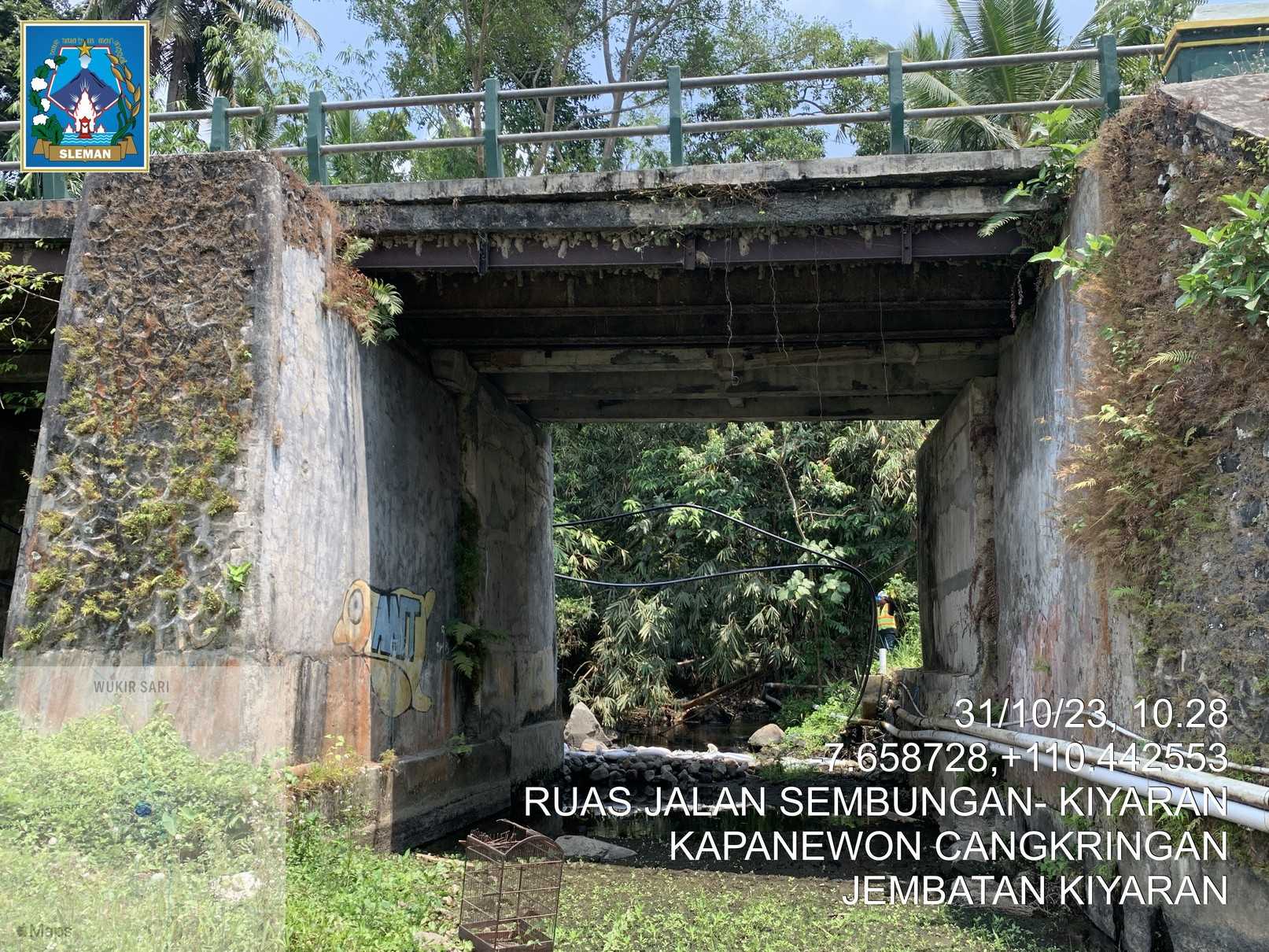

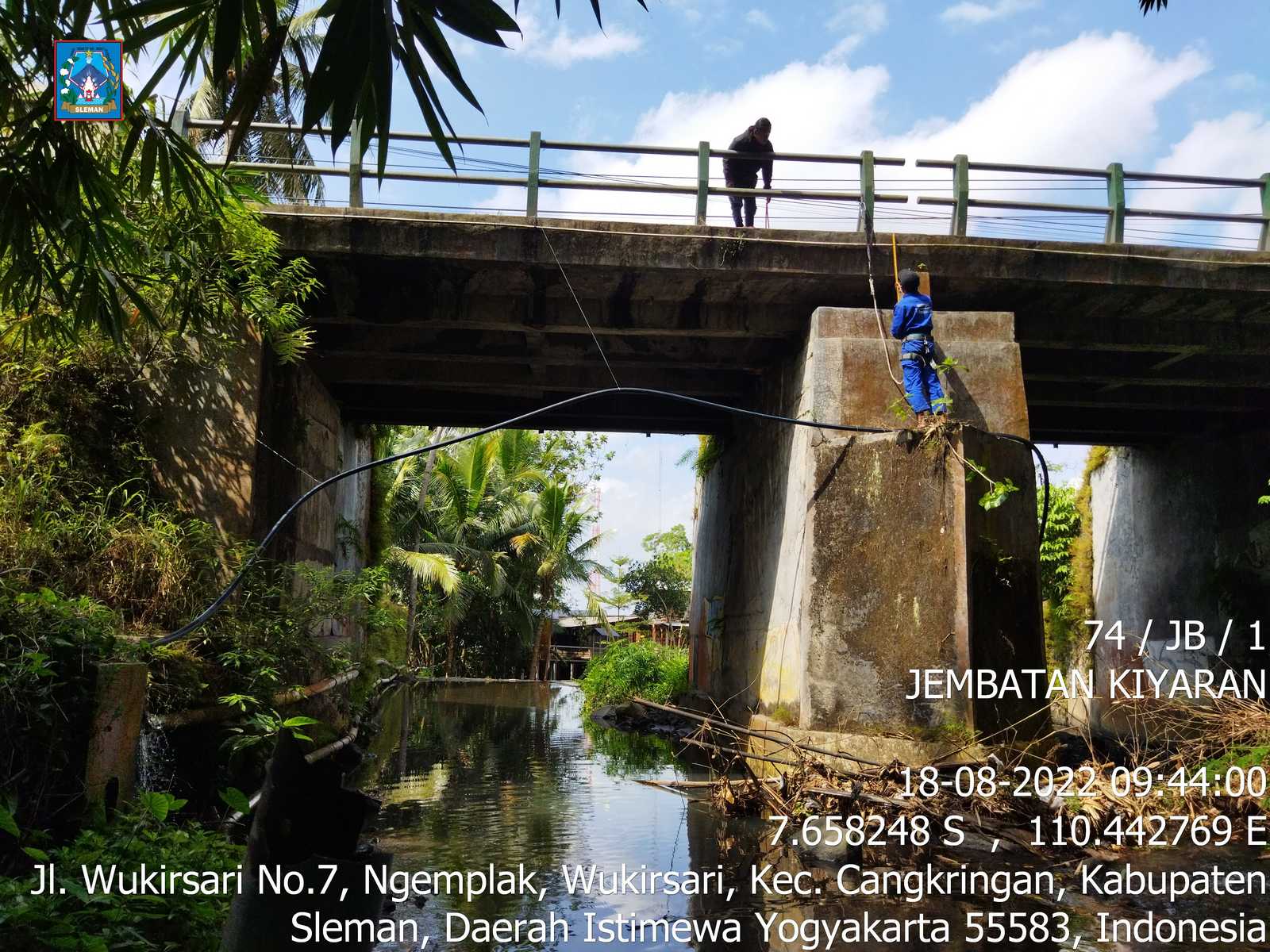

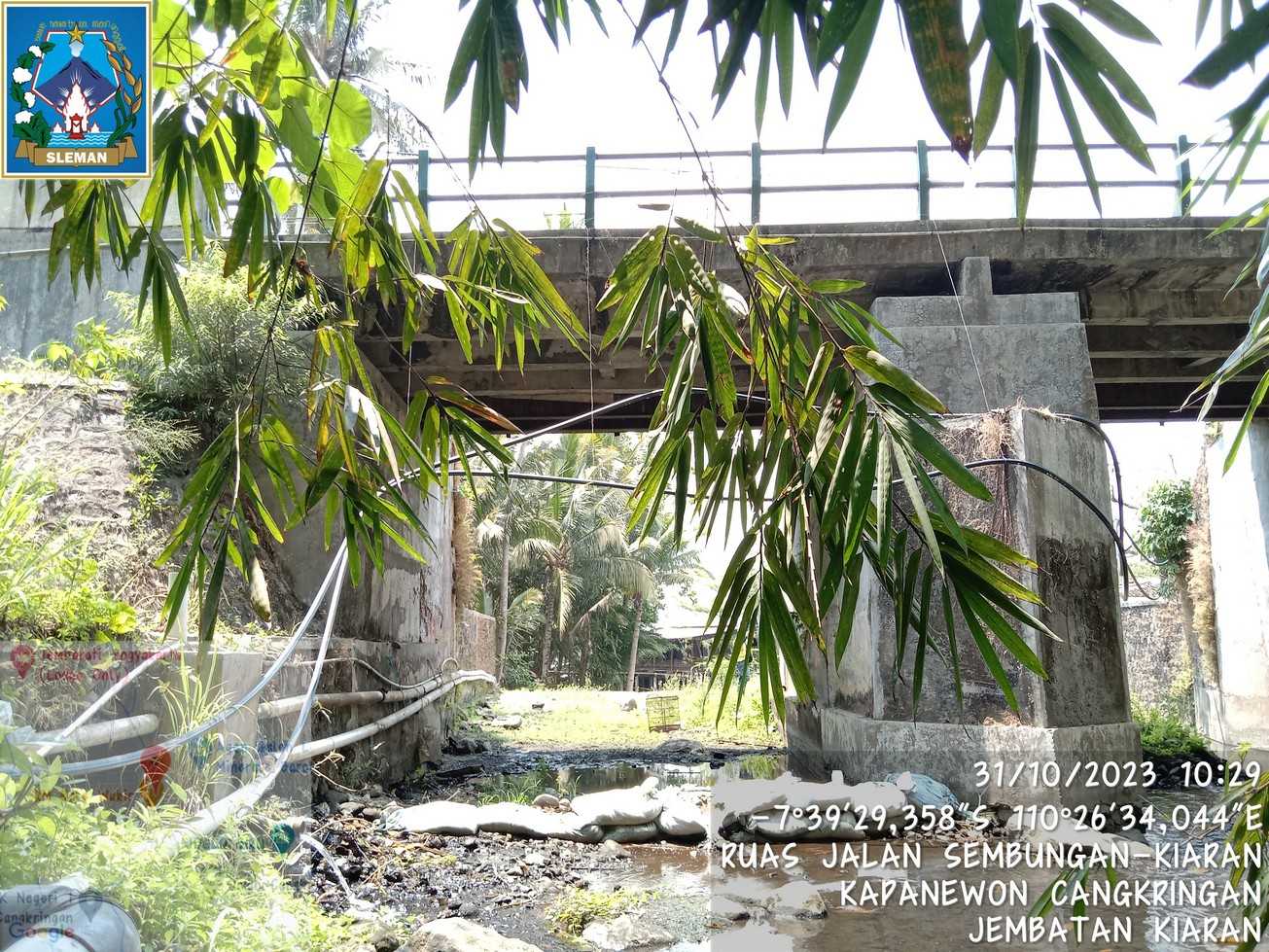

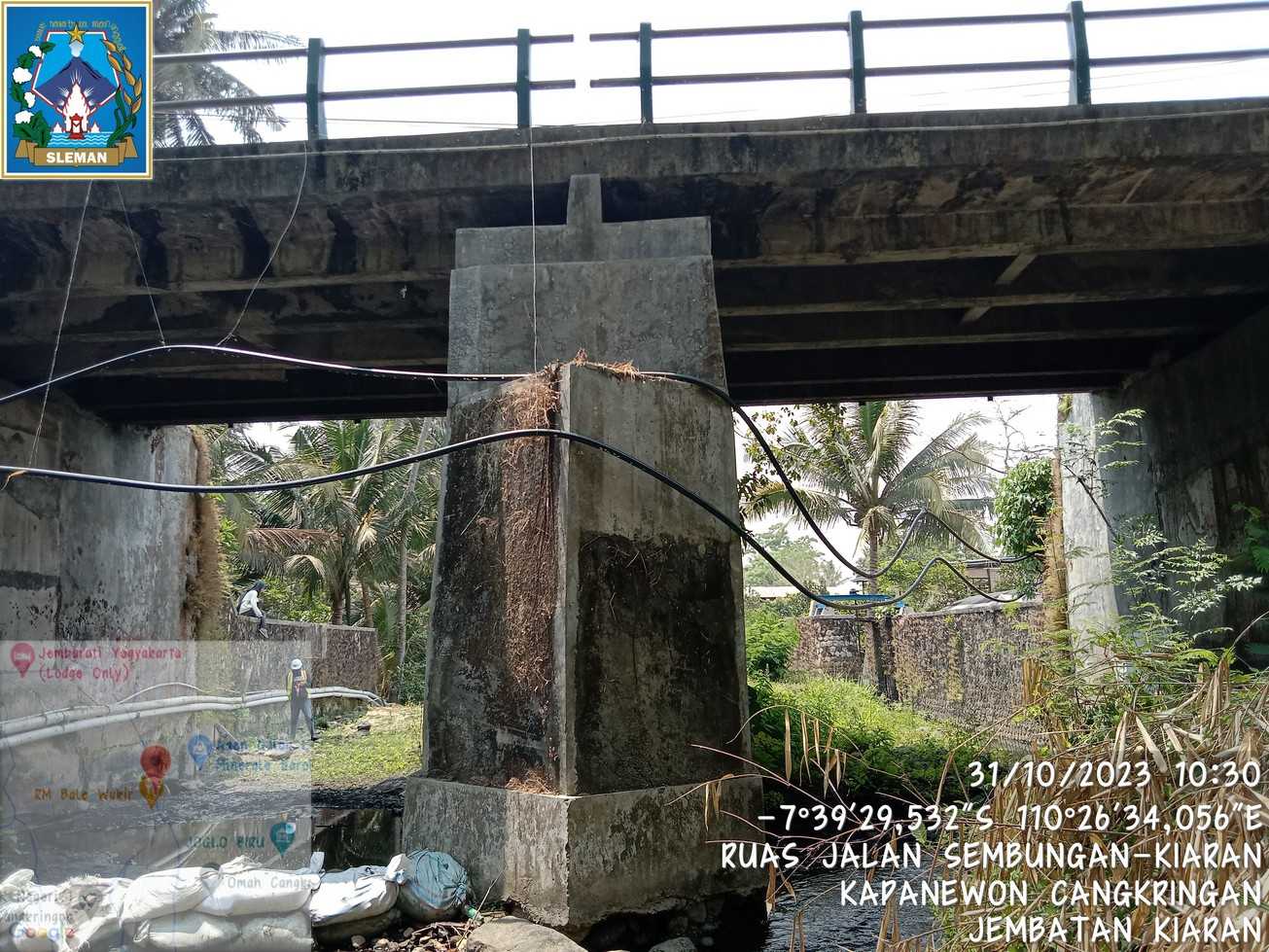

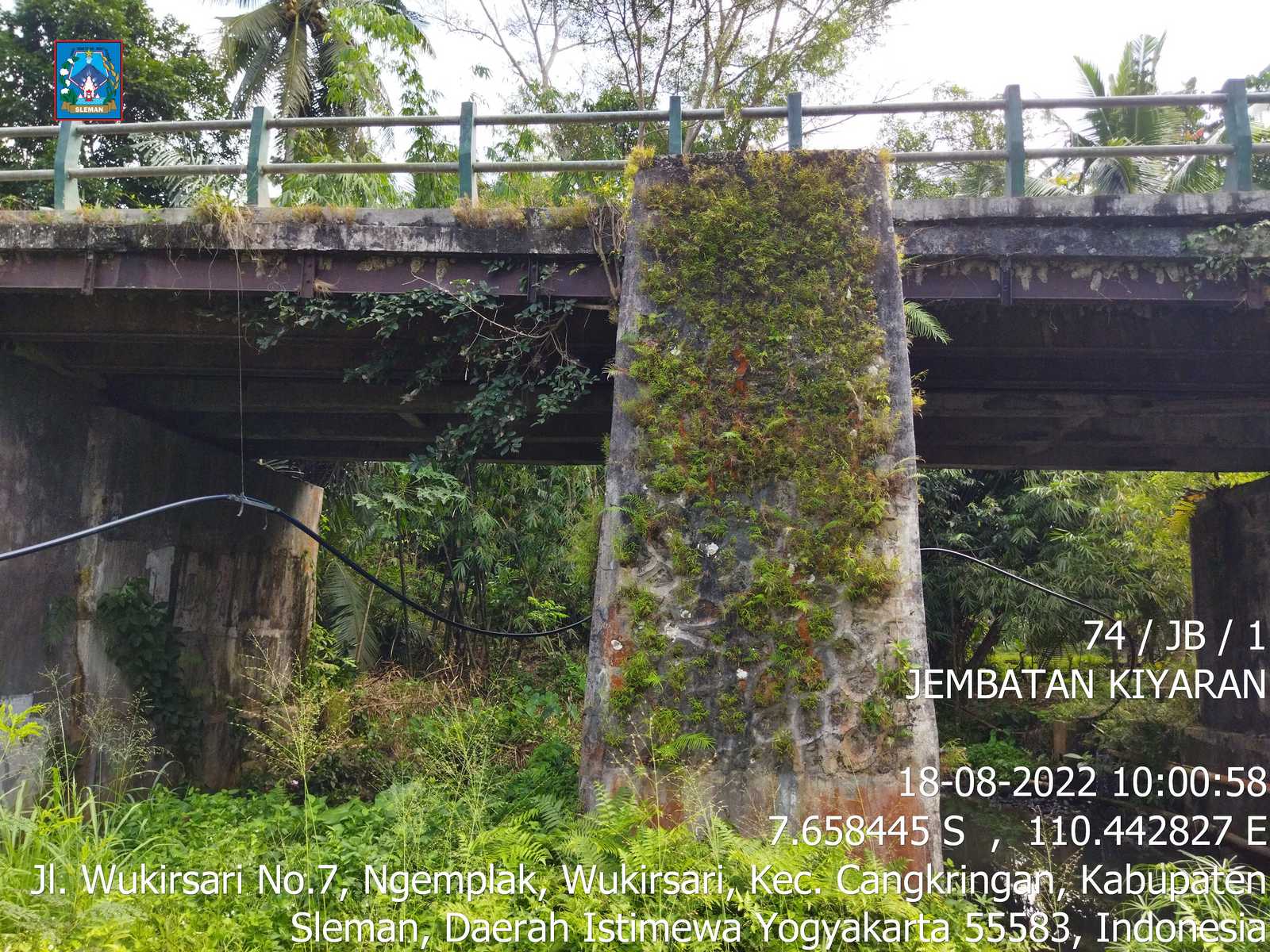

Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
1 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
2 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |

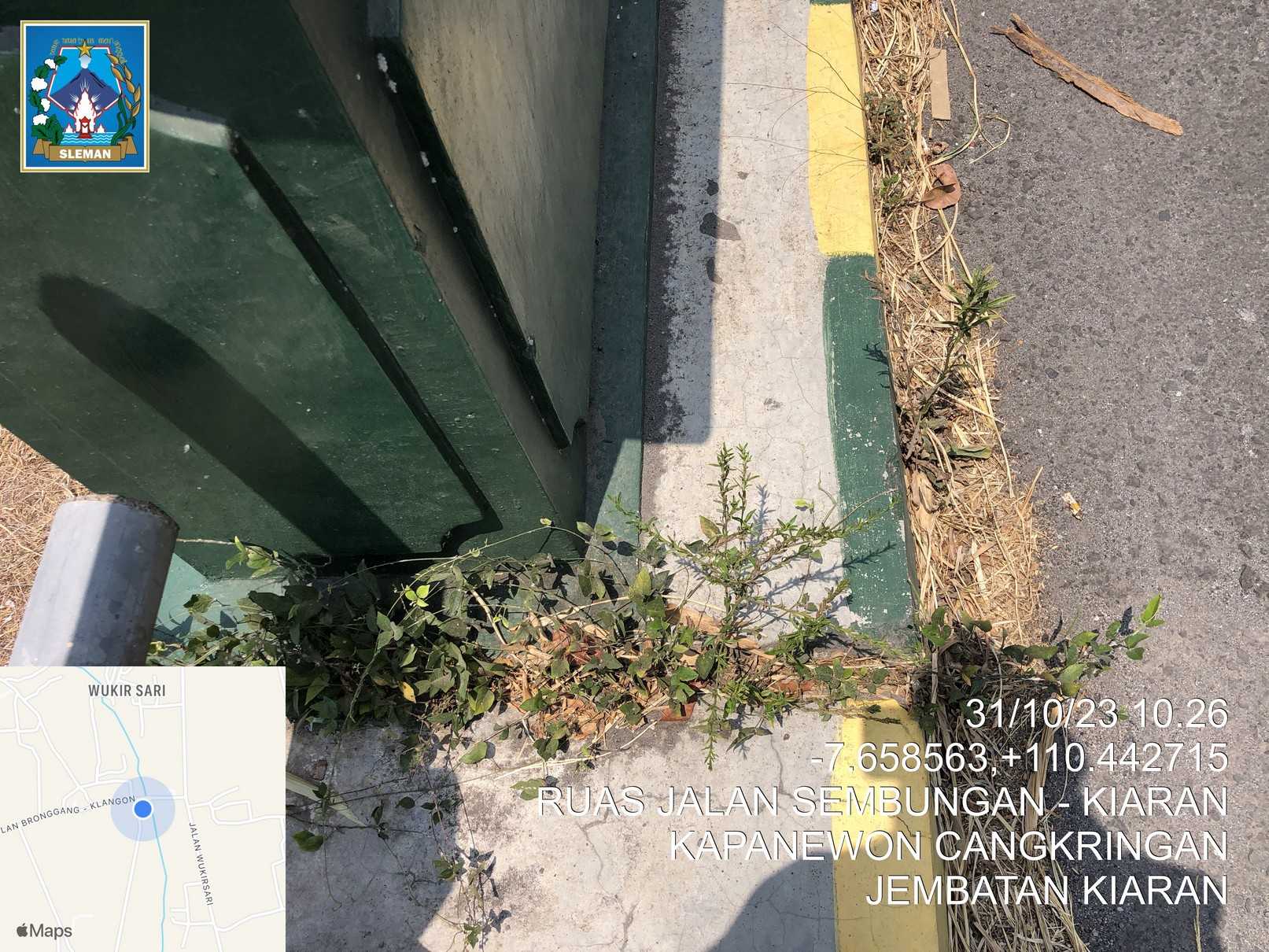

| Kerusakan |

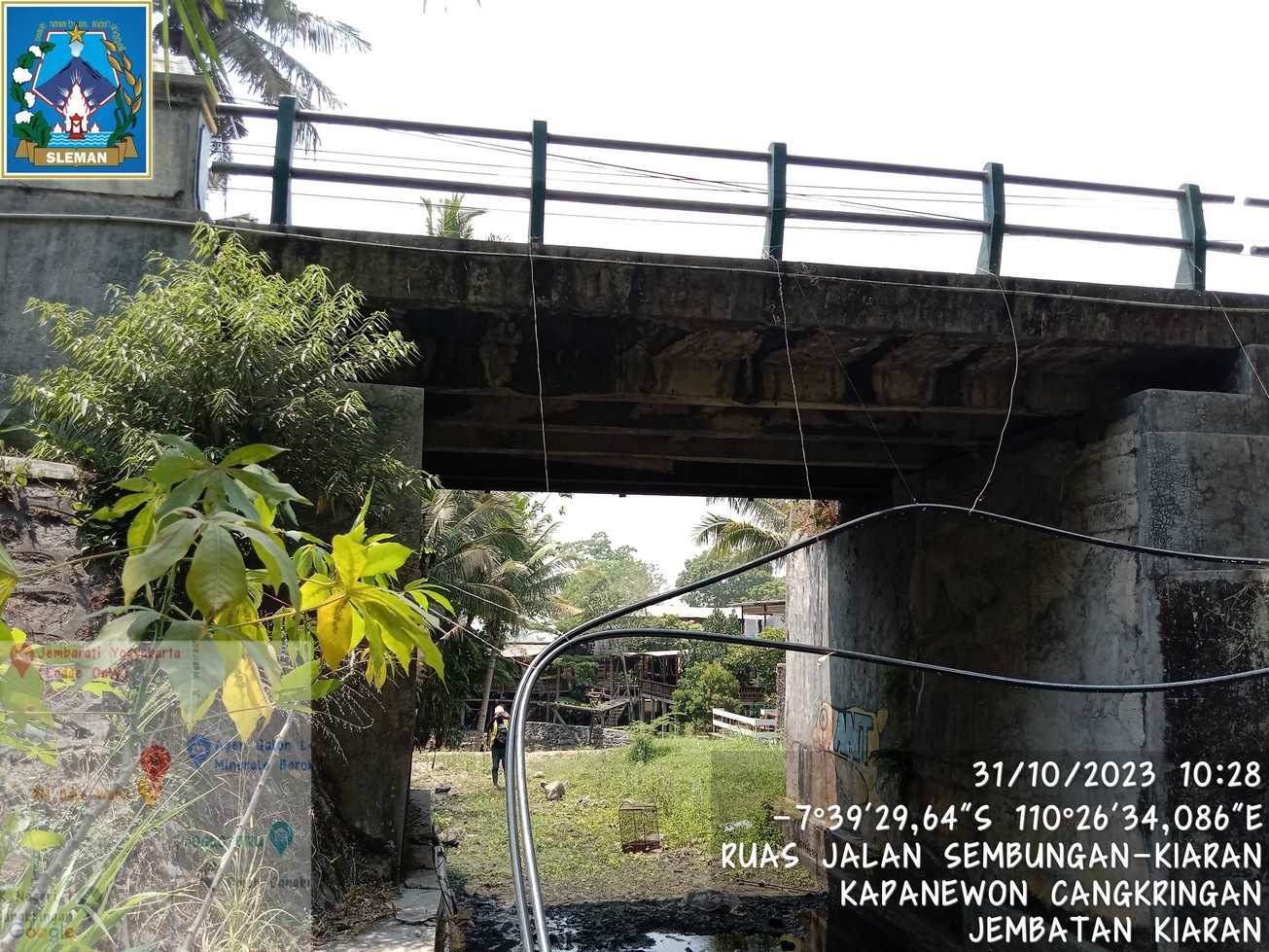

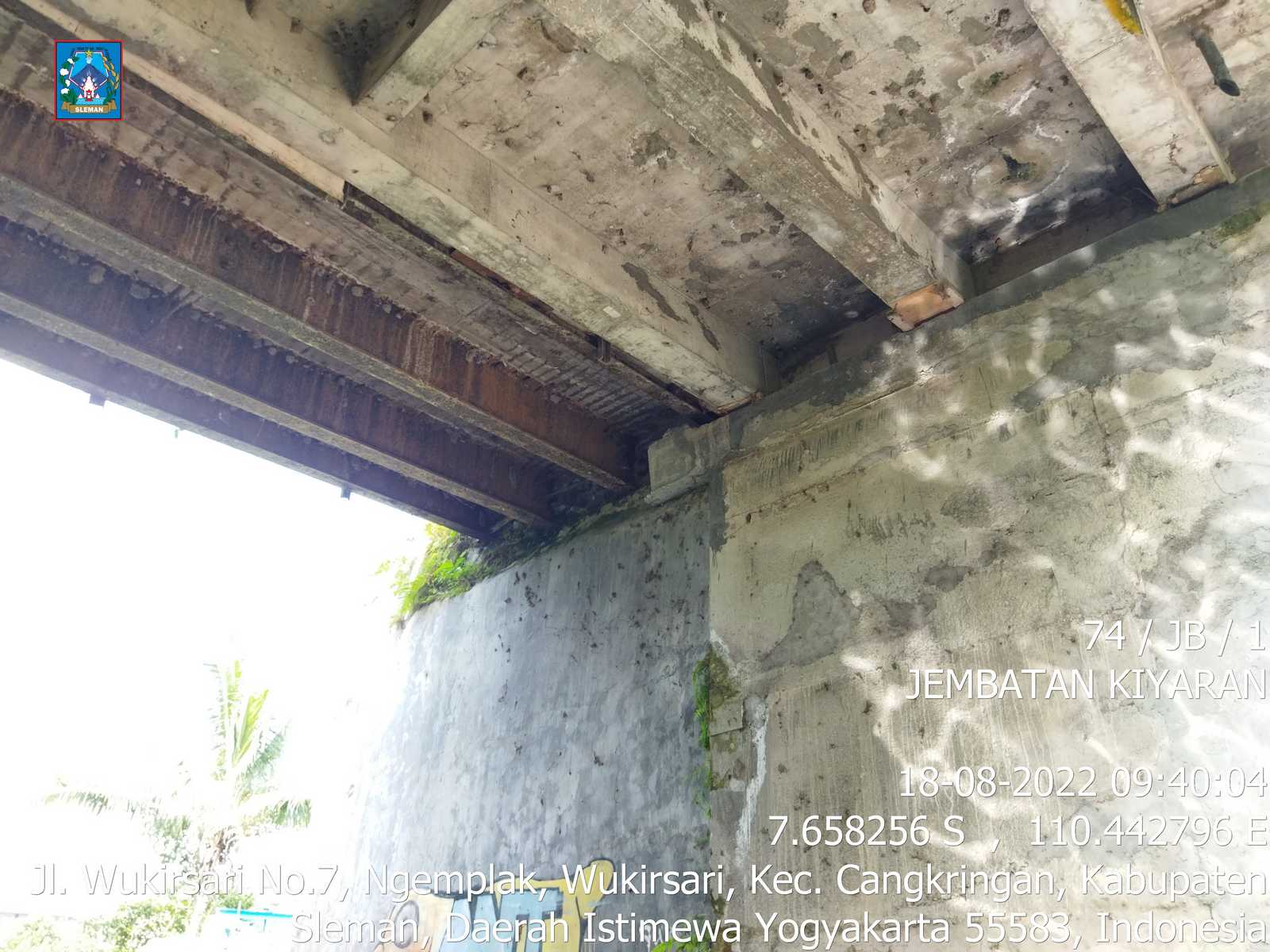

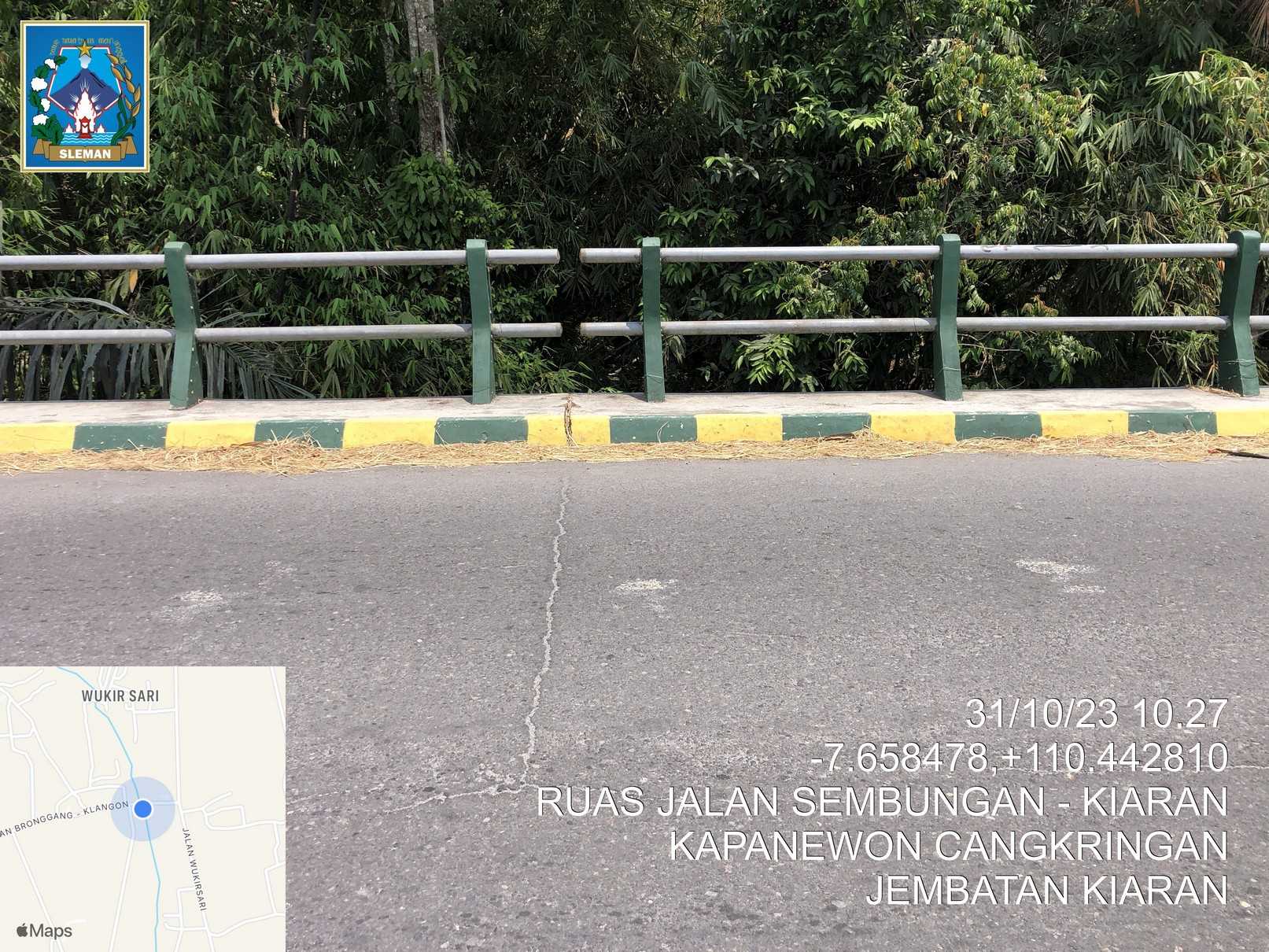

Gelagar baja komposit berkarat,Lapis aspal permukaan retak pada sambungan |
Penurunan mutu/retak pada plat lantai jembatan,Gelagar Komposit berkarat |
karat pada gelagar komposit,gerusan pasangan batu pilar |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
