Detail Jembatan

Detail Jembatan

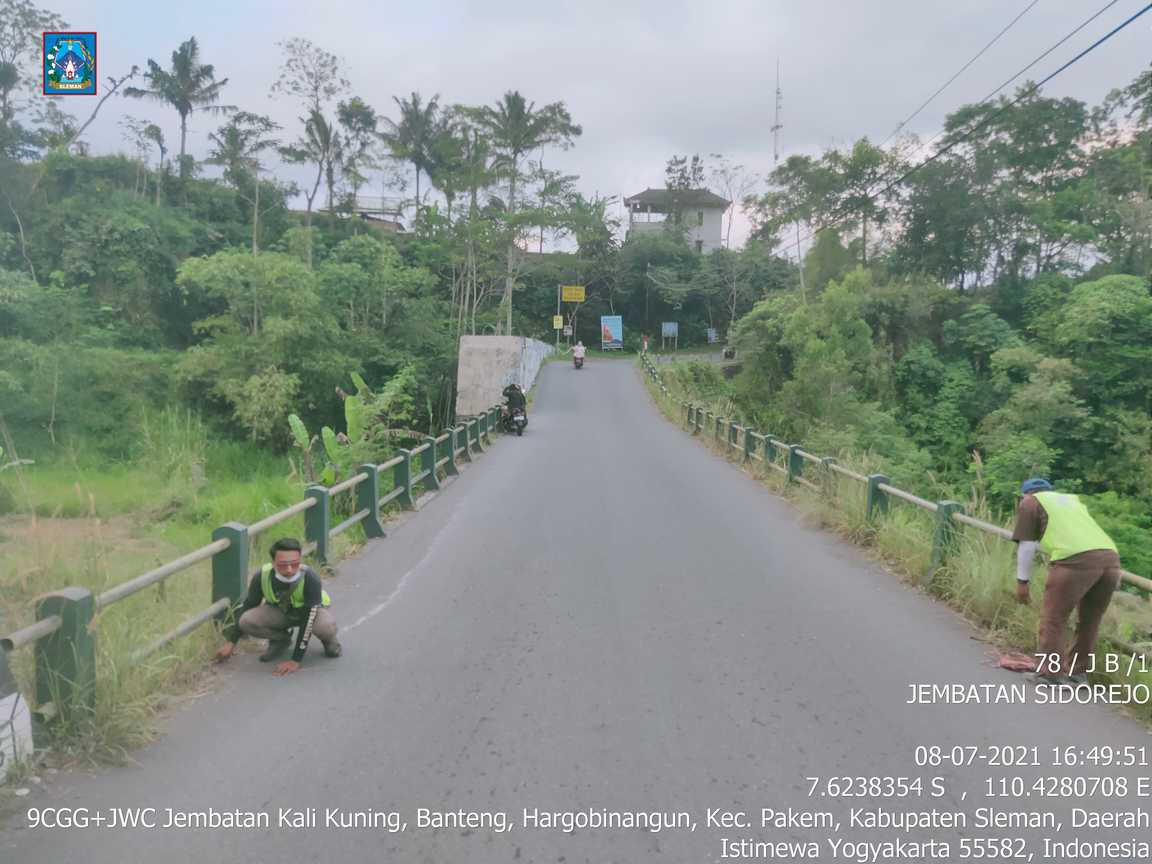

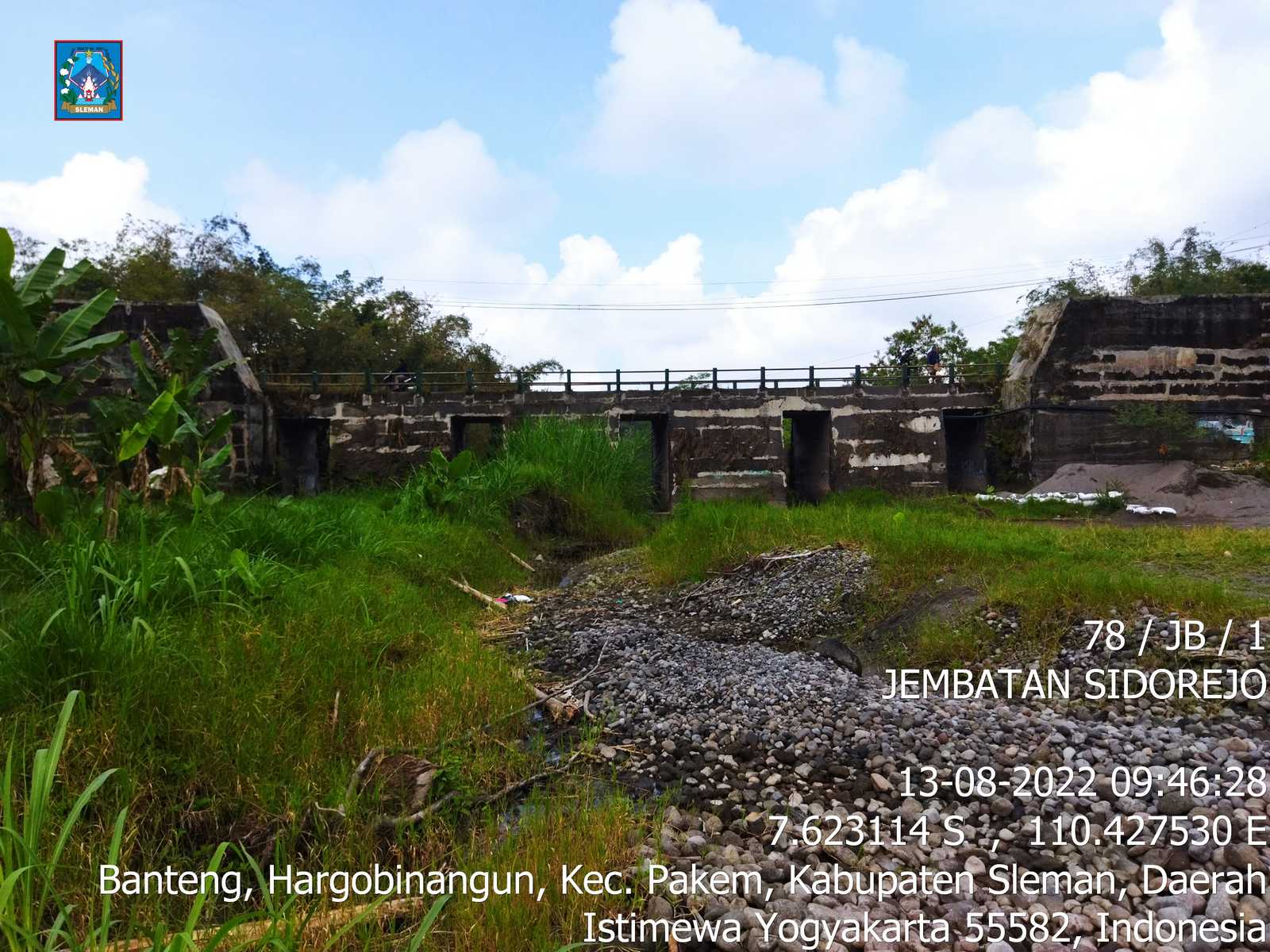

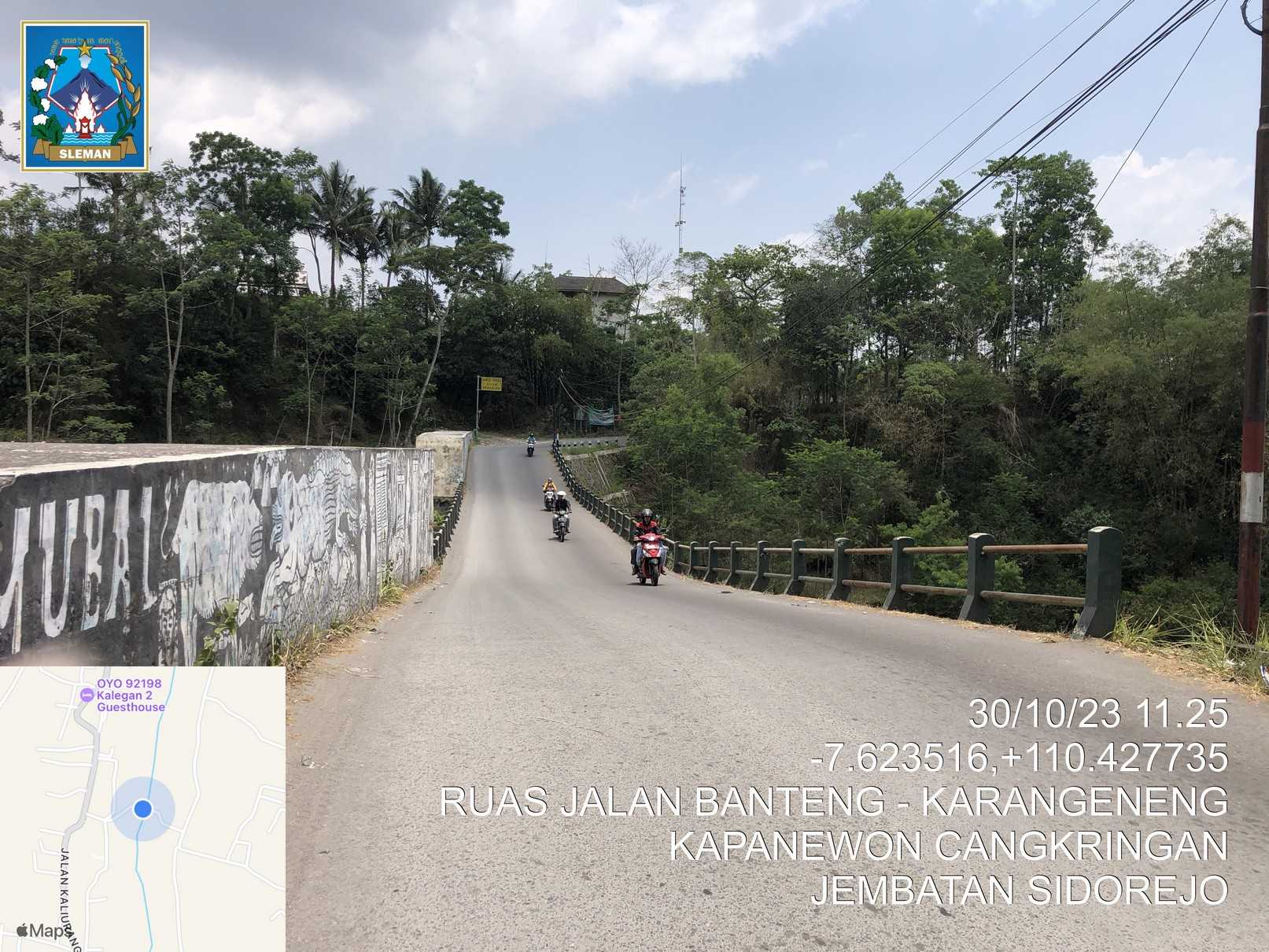

SIDOREJO

Info

Nama Ruas Jalan78 - BANTENG - PLOSOREJO
No. JembatanKB.34.0004.0078.001
Nama JembatanSIDOREJO

Lokasi

KapanewonCangkringan
kmpost
Koordinat-7.623444, 110.427281

# 2021 2022 2023

Dimensi

Panjang 63 m 63 m 63 m
Lebar 5.6 m 5.6 m 5.6 m
Bentang 5 5 5

Struktur Bangunan Atas

Tipe Plat Plat Plat
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 3

Lantai

Bahan 1 Tanah biasa/ lempung timbunan Tanah biasa/ lempung timbunan Tanah biasa/ lempung timbunan
Bahan 2 Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 1

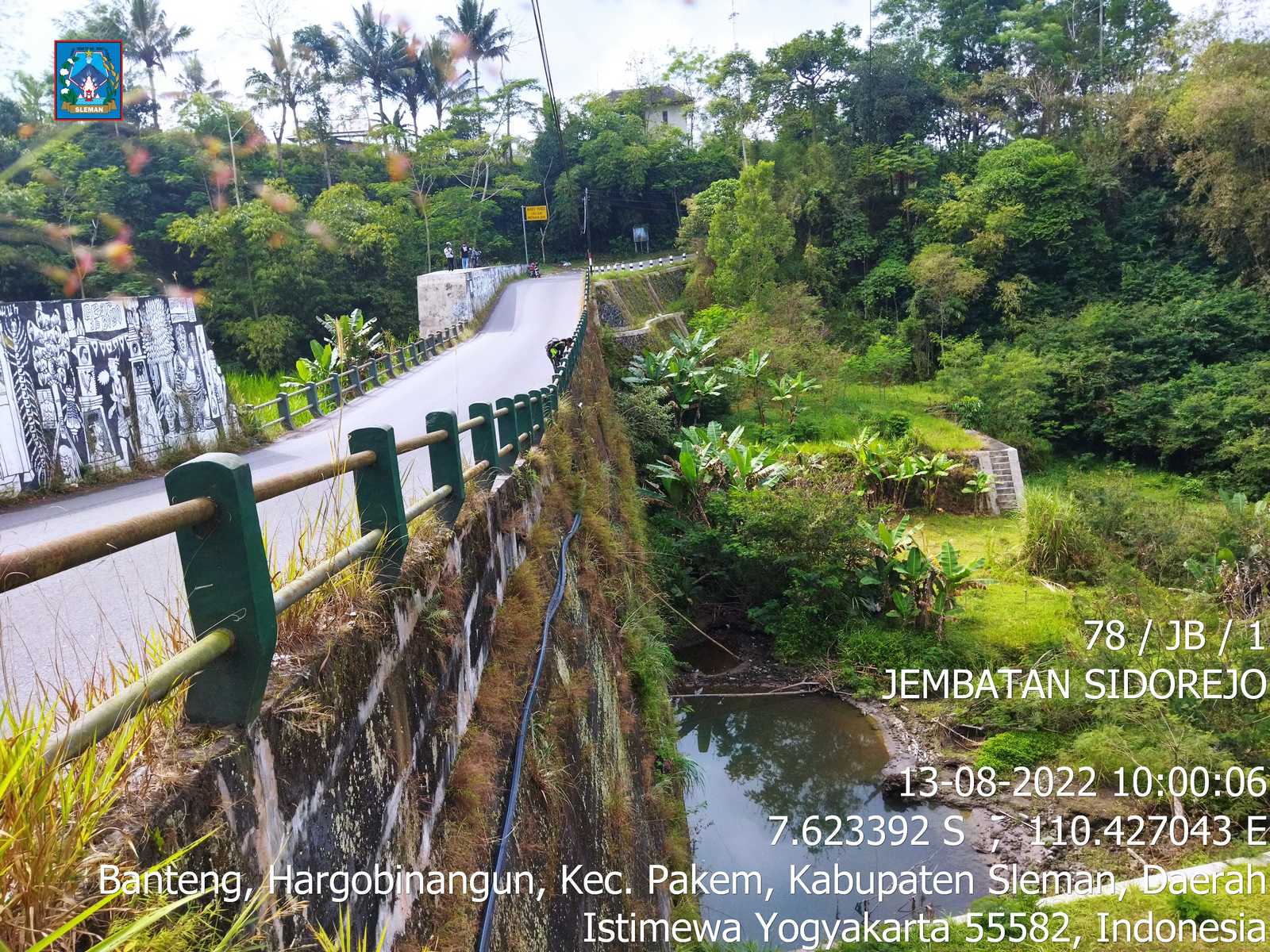

Sandaran

Bahan 1 Beton bertulang Beton bertulang Beton bertulang
Bahan 2 Pipa baja diisi beton Pipa baja diisi beton Pipa baja diisi beton
Kondisi 2 2 1

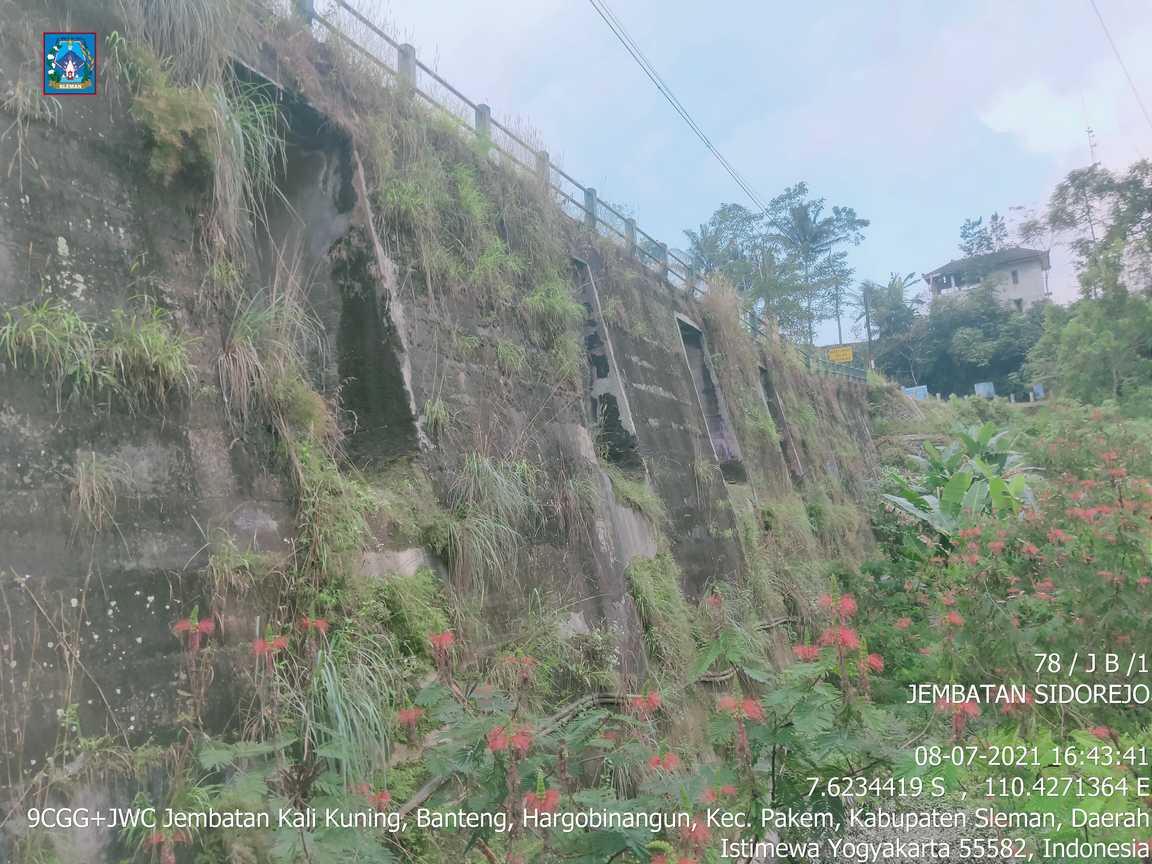

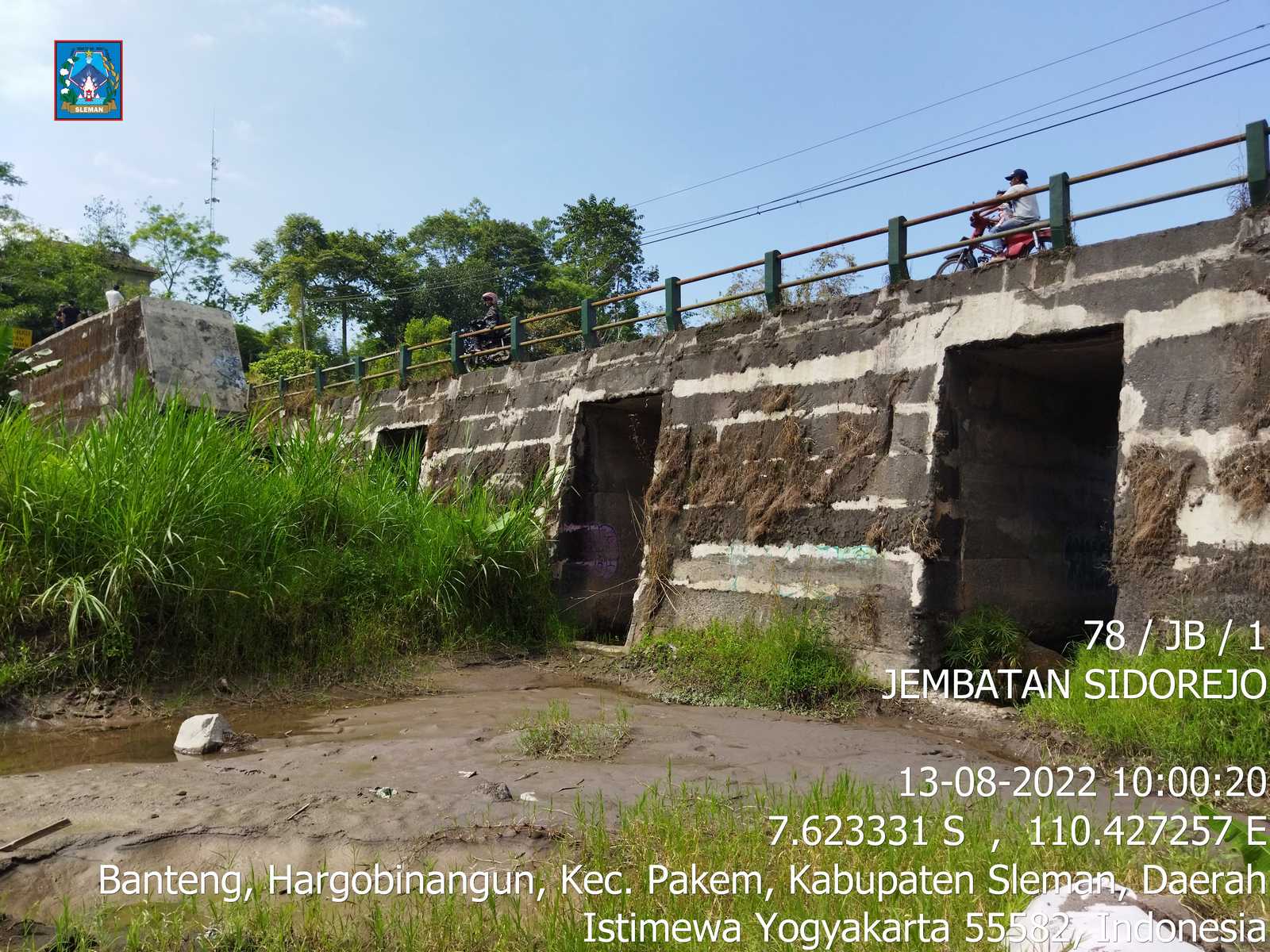

Kepala Jembatan / Pilar

Tipe Dinding penuh Dinding penuh Dinding penuh
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 1

Pondasi

Tipe Langsung Langsung Langsung
Bahan Beton bertulang Beton bertulang Beton bertulang
Kondisi 1 1 2

KONDISI

Nilai Kondisi 2 (Rusak Sedang) 2 (Rusak Sedang) 3 (Rusak Berat)

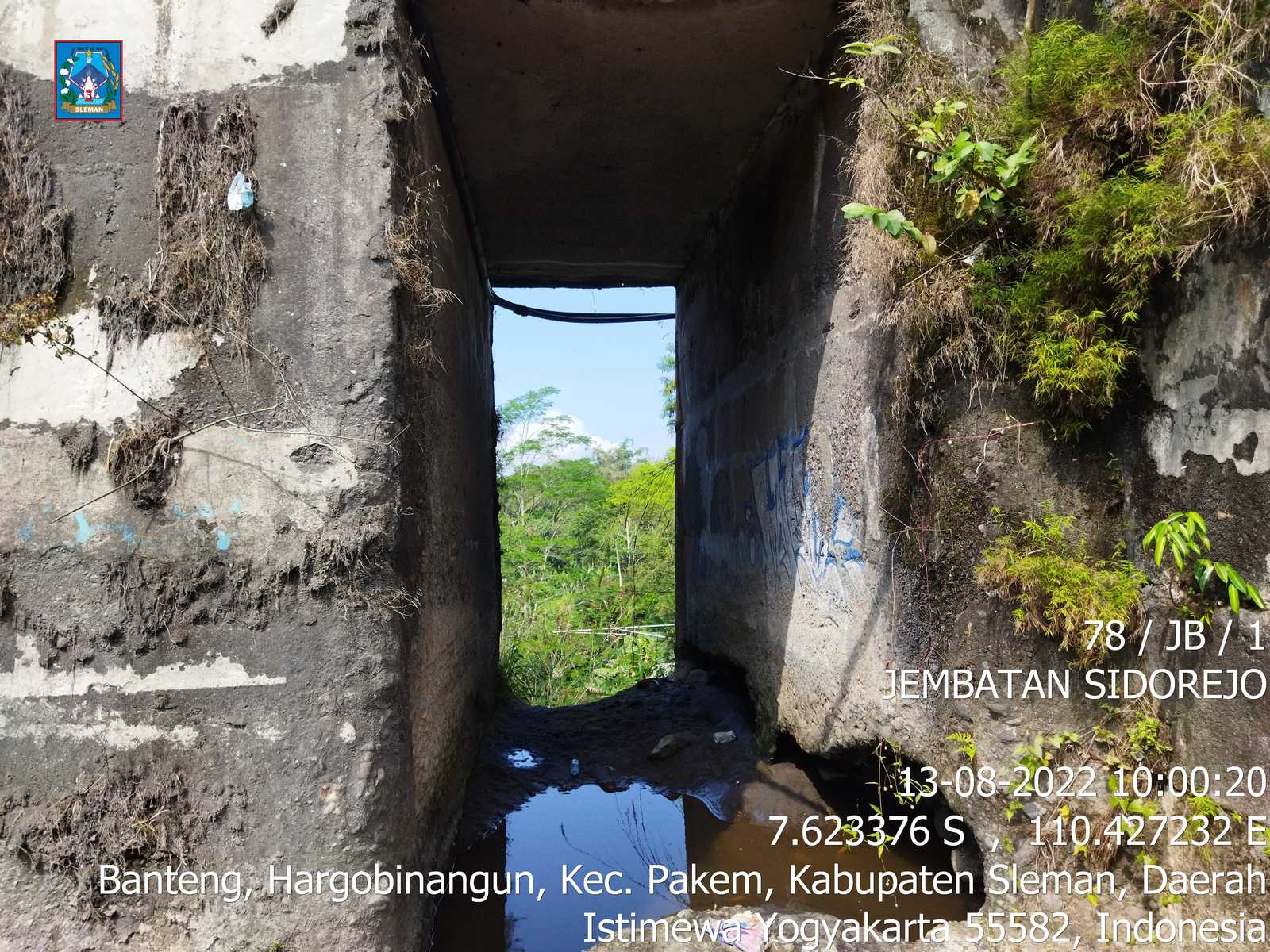

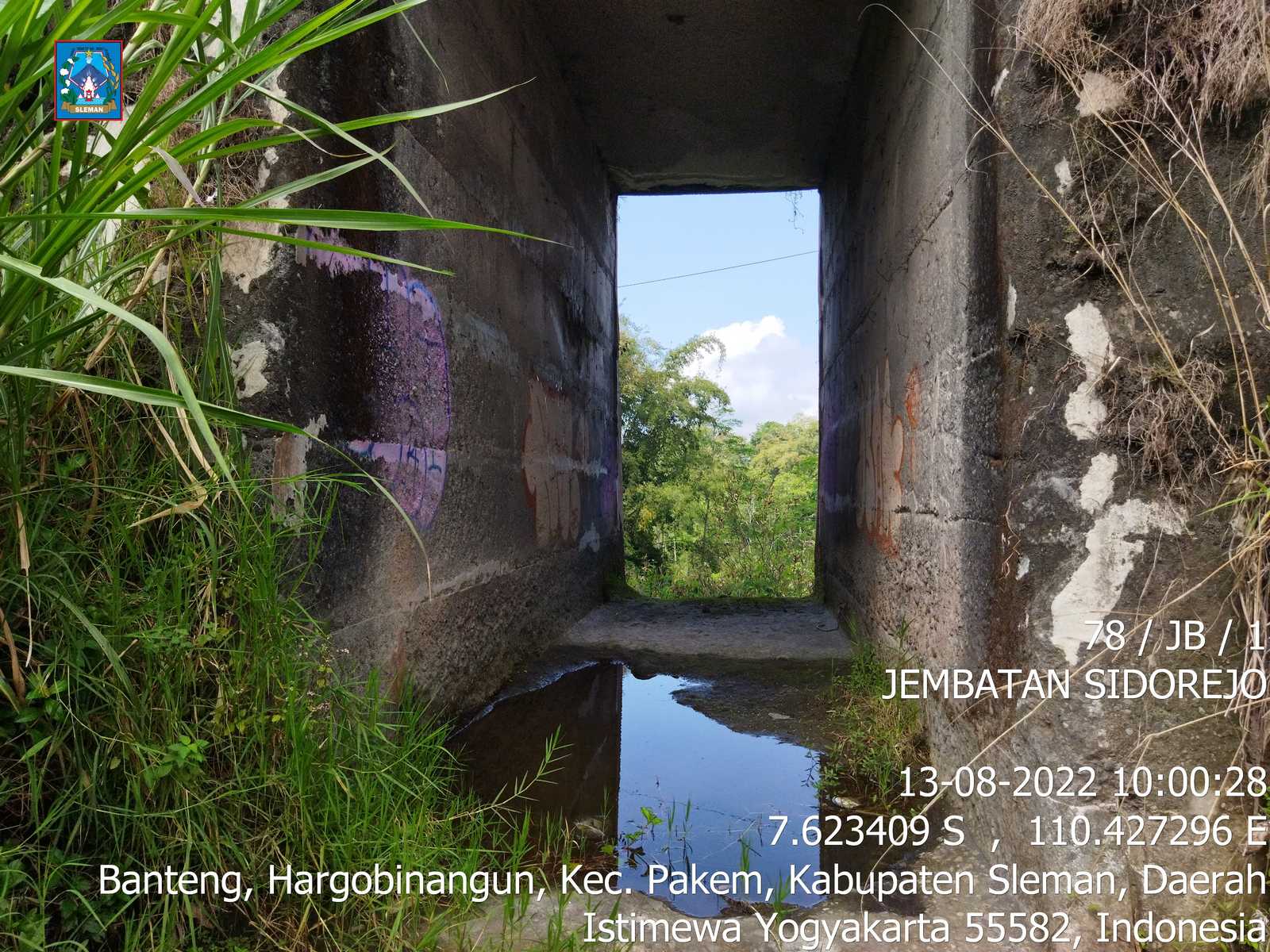

Kerusakan Besi railling jembatan berkarat,Cat mengelupas pada tiang sandaran Penurunan mutu pada dinding tegak gorong-gorong (Scouring),Penurunan mutu bangunan sandaran, cat mengelupas, dan terdapat coretan cat keropos pada selimut beton pelat,keropos pada abutmen kepala jembatan
Penanganan Pemeliharaan Berkala Pemeliharaan Berkala Rehabilitasi
