Dimensi |
| Panjang |
8.4 m |
8.4 m |
8.4 m |
| Lebar |
4.35 m |
4.35 m |
4.35 m |
| Bentang |
1 |
1 |
1 |

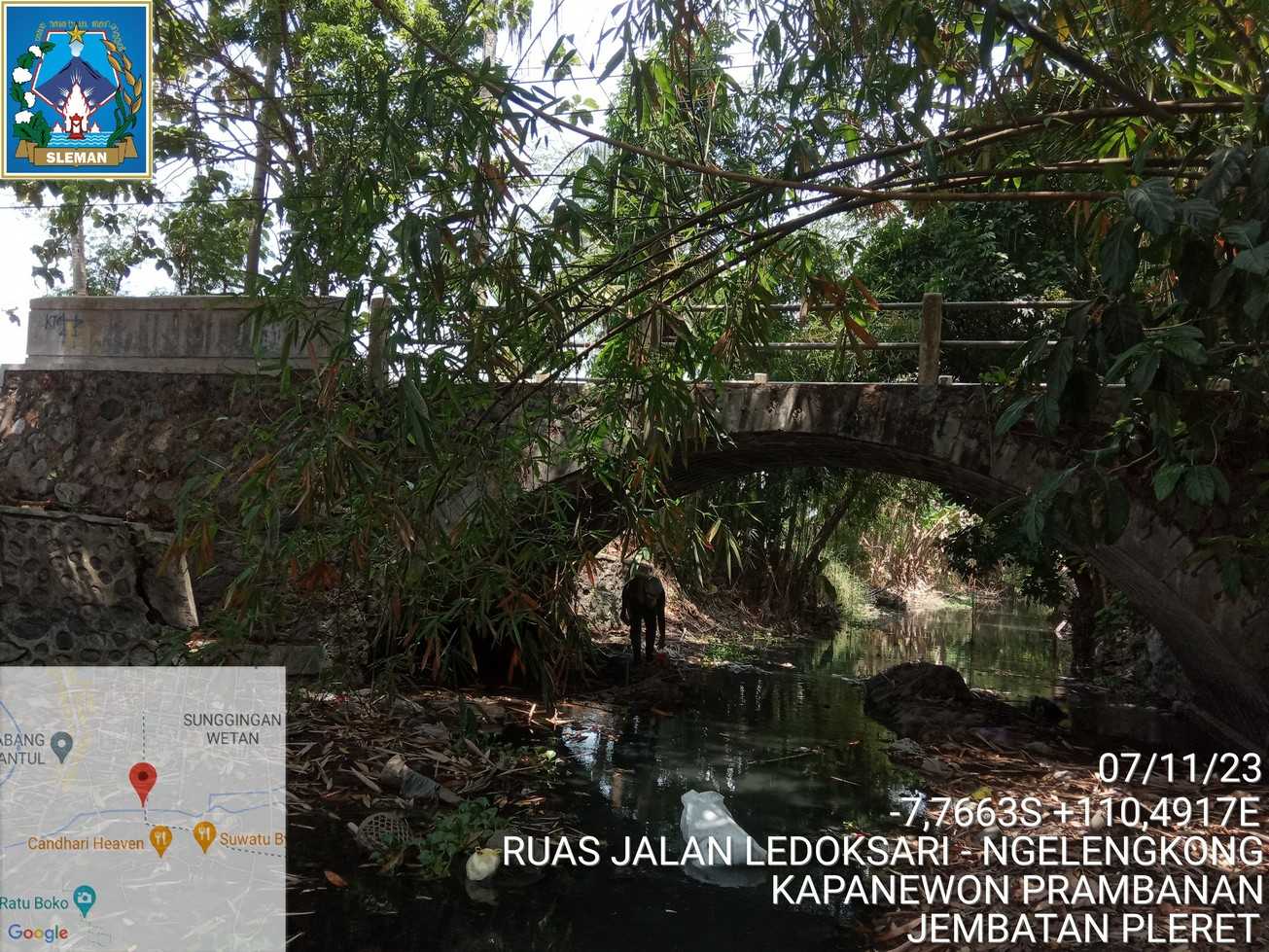

Struktur Bangunan Atas |
| Tipe |
Pelengkung |
Pelengkung |
Pelengkung |
| Bahan |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Kondisi |
2 |
2 |
3 |
Lantai |
| Bahan 1 |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
Tanah biasa/ lempung timbunan |
| Bahan 2 |
Aspal |
Aspal |
Aspal |
| Kondisi |
2 |
2 |
1 |
Sandaran |
| Bahan 1 |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Bahan 2 |
Pipa baja diisi beton |
Pipa baja diisi beton |
Pipa baja diisi beton |
| Kondisi |
2 |
2 |
1 |
Kepala Jembatan / Pilar |
| Tipe |
Dinding penuh |
Dinding penuh |
Dinding penuh |
| Bahan |
Beton bertulang |
Beton bertulang |
Beton bertulang |
| Kondisi |
3 |
3 |
2 |
Pondasi |
| Tipe |
Langsung |
Langsung |
Langsung |
| Bahan |
Pasangan batu |
Pasangan batu |
Pasangan batu |
| Kondisi |
1 |
1 |
3 |
KONDISI |
| Nilai Kondisi |
3 (Rusak Berat) |
3 (Rusak Berat) |
3 (Rusak Berat) |
| Kerusakan |

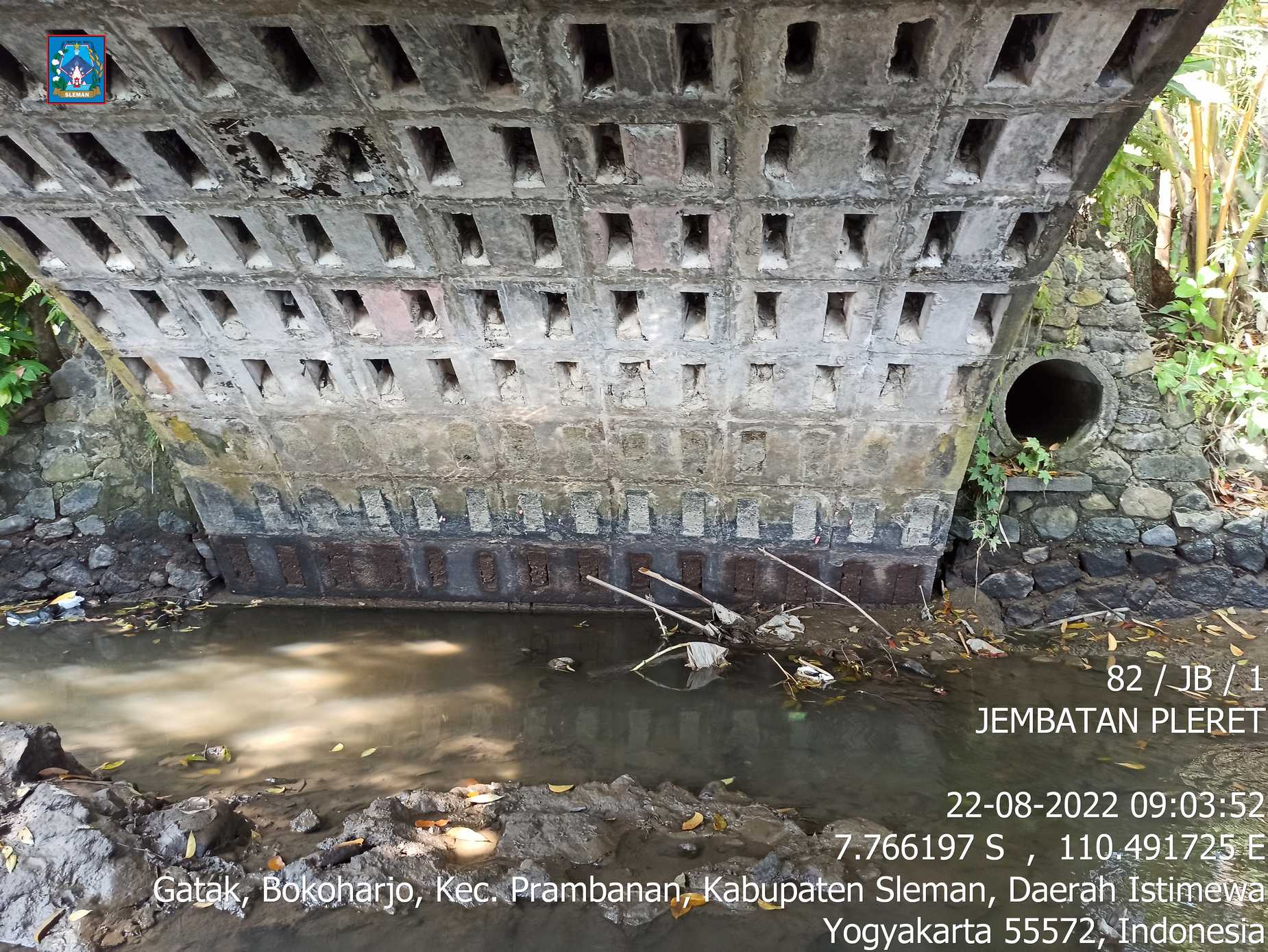

Sayap jembatan retak sampai parapet,Lapis aspal permukaan retak |
Penurunan mutu/retak pada sayap jembatan,Penurunan mutu/retak pada bangunan pelengkung |
Penurunan mutu/retak pada lengkung,penurunan mutu pasangan batu pondasi |
| Penanganan |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi (perbaikan dan /atau perkuatan) |
Rehabilitasi |
